50
%
Betriebsdruck*:entspricht dem des eingesetzten RohresTemperaturbereich*:entspricht dem des eingesetzten RohresAchtung: Zubehör gleich mitbestellen!1 Stück Überwurfmutter*bei Verwendung einer MetallüberwurfmutterWeitere Eigenschaften:Werkstoff1.4571Gewinde innenG 1/4"Schlauch Ø außen x innen (mm)10x8Gewinde für ÜberwurfmutterM 14 x 1Mutter 1.4571MCK 8 ESMutter MS vernickeltMCK 8 MSVMutter POMMCK 8 KGewicht23 g / Stk.
50
%
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)45Gewinde außenG 3/8"Gewinde innenG 1/2"PN (bar)400Gewicht115 g / Stk.
50
%
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungInnenzentrierung durch Zentrierzapfen auf Messgerät (StandarWerkstoff1.4571für GewindeG 1/2"Außen Ø (mm)14,8Innen Ø (mm)8,0Höhe (mm)4,2Gewicht2.3 g / Stk.
35
%
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)41Gewinde außenM 12x1,5Gewinde innenG 1/2"PN (bar)250Gewicht105 g / Stk.
50
%
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)46Gewinde außenM 20x1,5Gewinde innenG 1/2"PN (bar)400Gewicht120 g / Stk.
37
%
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 1/4"D (mm)6P (mm)16,0Temperaturbereich (°C)-20 bis +80Gewicht20 g / Stk.
50
%
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, NPT-zölligL (mm)44Gewinde außenNPT 1/2"Gewinde innenG 1/2"PN (bar)250Gewicht130 g / Stk.
50
%

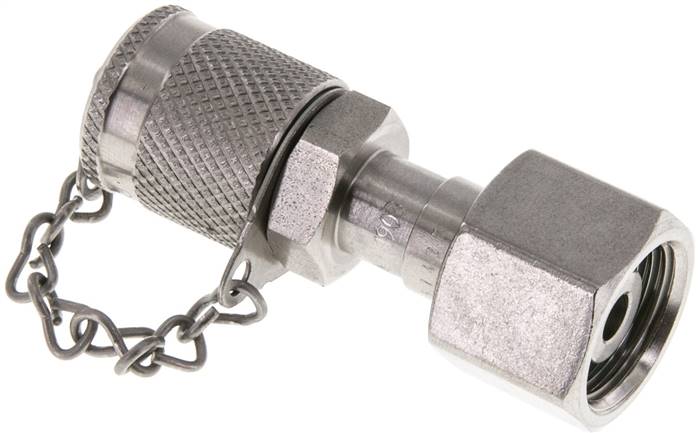

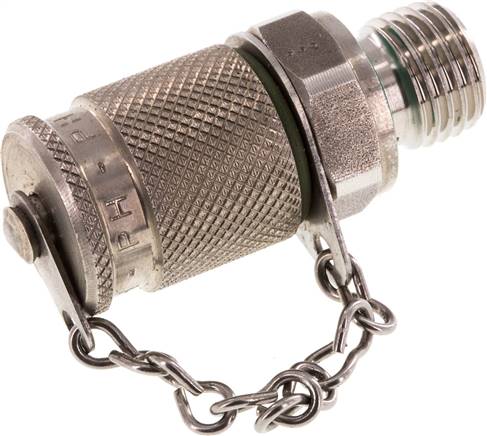

Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4305Ausführungzum Aufschrauben auf den MessanschlussGewinde G1 (Manometer)G 1/2"Gewinde G2 (Messanschluss)M 16x2 (IG)Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht140 g / Stk.
50
%
Betriebsdruck*:entspricht dem des eingesetzten RohresTemperaturbereich*:entspricht dem des eingesetzten RohresAchtung: Zubehör gleich mitbestellen!1 Stück Überwurfmutter*bei Verwendung einer MetallüberwurfmutterWeitere Eigenschaften:Werkstoff1.4571Gewinde innenG 1/4"Schlauch Ø außen x innen (mm)6x4Gewinde für ÜberwurfmutterM 10 x 1Mutter 1.4571MCK 4 ESMutter MS vernickeltMCK 4 MSVMutter POMMCK 4 KGewicht20 g / Stk.
50
%

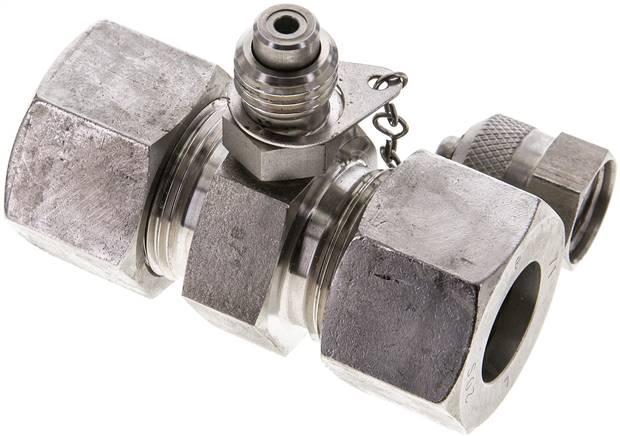

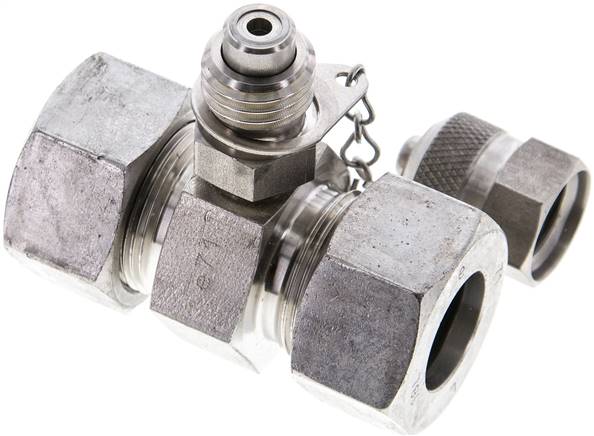

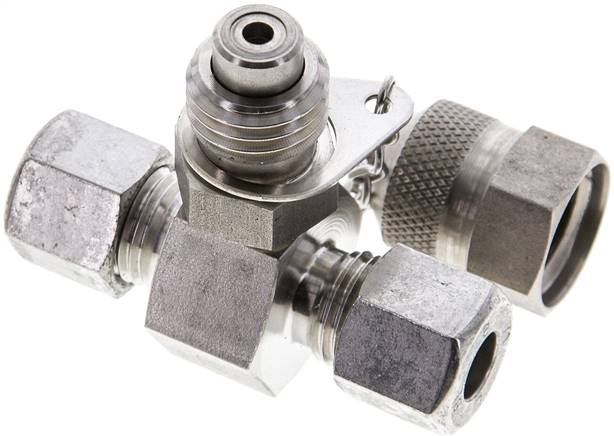

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohrstutzen Ø (mm)8 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht115 g / Stk.
50
%
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktAusführungzum Einschrauben in den MessschlauchGewinde G1 (Manometer)G 1/2"Gewinde G2 (Messanschluss)M 16x1,5 (AG)SchottgewindeM 16x1,5Emax (mm)15Betriebsdruck (bar)630Gewicht135 g / Stk.
37
%
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 3/8"D (mm)10P (mm)20,0Temperaturbereich (°C)-20 bis +80Gewicht50 g / Stk.
Ausführung:Die Aufsteckanzeige wird direkt auf den Messumformer mit 4 - 20 mA-Ausgang aufgesteckt und zeigt den gemessenen Wert an. Das Gerät wird aus der Stromschleife des 4 - 20 mA-Signals versorgt und benötigt keine zusätzliche Hilfsenergie.Werkstoffe:Gehäuse: ABS, Frontscheibe: PolycarbonatAnzeige:4-stellige LCD-Anzeige, Ziffernhöhe 10 mmTemperaturbereich:0°C bis +50°CSchutzart:IP 65Elektrischer Anschluss:An Messumformer mit 4 - 20 mA Ausgang in 2-Leiter-Technik und Winkelstecker DIN 43650 / EN 175301-803 (Baugröße 3, 4-pol.)Wandlungsrate:5 Messungen / SekundeAnzeigegenauigkeit:? 0,2 % der Spanne, ? 1 DigitProgrammierung:Über 3 Tasten unter der Gehäuseoberschale, menügeführt: Skalierung des Anzeigebereichs, Dezimalpunkt, DämpfungAbmessungen:Frontrahmen: 49 x 49 mm, Tiefe: 35,5 mmHinweis:WIKA Typ A-AI-1Weitere Eigenschaften:Gewicht185 g / Stk.
37
%
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturGG 3/8"D (mm)12P (mm)20,0Temperaturbereich (°C)-20 bis +150Gewicht50 g / Stk.
50
%

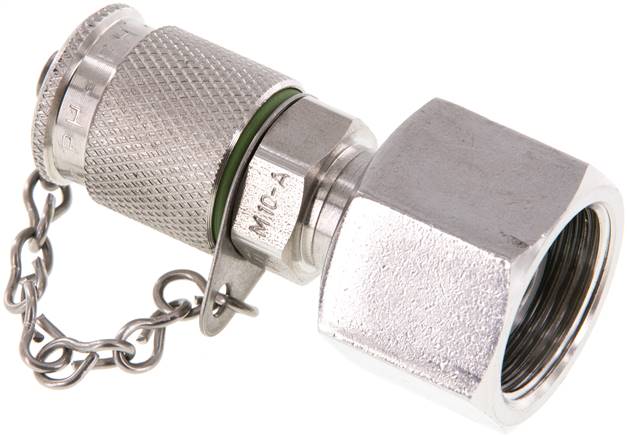

Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Ausführungzum Einschrauben in den MessschlauchGewinde G1 (Manometer)G 1/2"Gewinde G2 (Messanschluss)M 16x2 (AG)SchottgewindeM 16Emax (mm)12Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht120 g / Stk.
Befestigungswinkel aus Metall, waagrecht, passend für Digital-ManometerTechnische Daten:BeschreibungBefestigungswinkel aus Metall, waagrechtDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 237. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 237 (siehe Downloads).
31
%
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)46Gewinde außenM 20x1,5Gewinde innenG 1/2"PN (bar)250Gewicht130 g / Stk.
37
%
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturGG 1/8"D (mm)8P (mm)12,0Temperaturbereich (°C)-20 bis +150Gewicht15 g / Stk.
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)32Gewinde außenM 12x1,5Gewinde innenG 1/4"PN (bar)250Gewicht35 g / Stk.
50
%

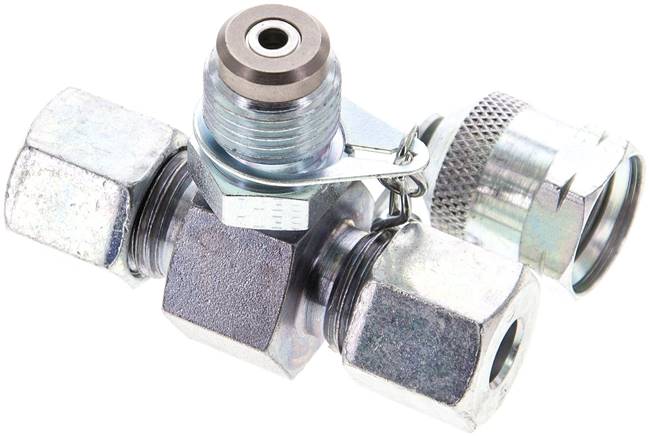

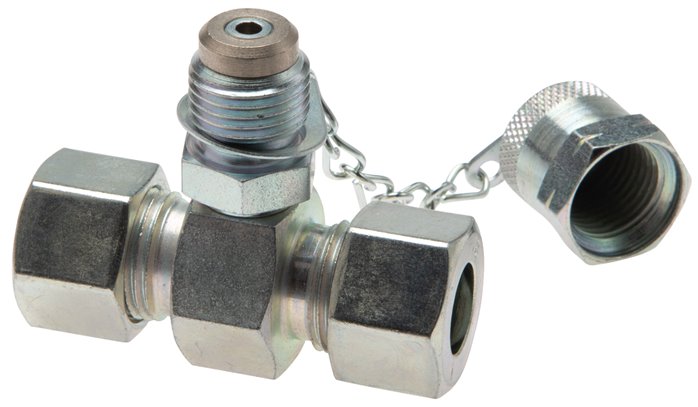

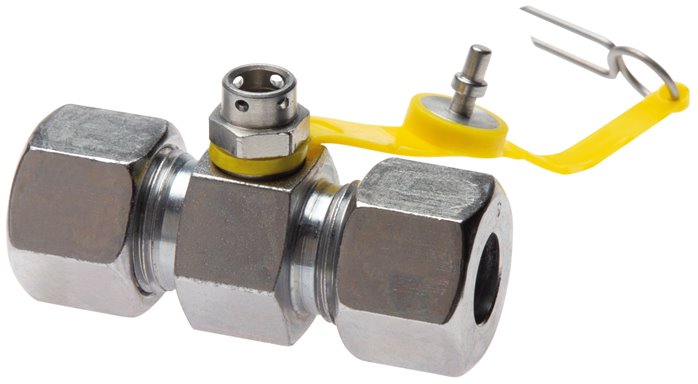

Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +100Bauhöhe* (mm)52,0Gewicht230 g / Stk.
50
%
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohrstutzen Ø (mm)12 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht135 g / Stk.
37
%
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturGG 1/4"D (mm)12P (mm)20,0Temperaturbereich (°C)-20 bis +150Gewicht60 g / Stk.
%
MZS1212MS Mano.-Zwischenstück G 1/2"(AG)-G 1/2"(IG), Messing, 250 barWeitere Eigenschaften:WerkstoffMessingPN (bar)250Länge (über alles) (mm)70Gewinde außenG 1/2"Gewinde innenG 1/2"Gewicht260 g / Stk.
Einbaurahmen aus Kunststoff, passend für Digital-ManometerTechnische Daten:BeschreibungEinbaurahmen aus KunststoffDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 237. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 237 (siehe Downloads).
