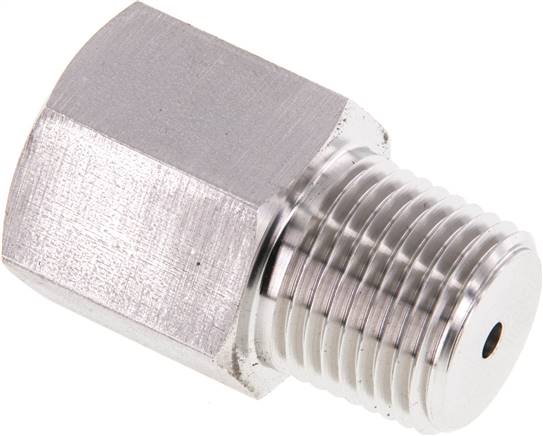

Manom.-Reduzierung NPT 1/2"(AG)-G 1/2"(IG). 1.4571, 44mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, NPT-zölligL (mm)44Gewinde außenNPT 1/2"Gewinde innenG 1/2"PN (bar)400Gewicht120 g / Stk.

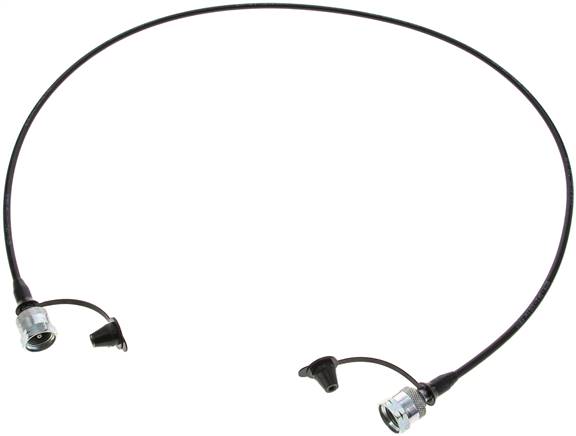

Messschlauch, 1000mm, M 16x1,5, Standard
Werkstoffe:Stahl verzinkt, Schlauch: Polyamid mit GewebeTemperaturbereich:-20°C bis +100°CMedien:Hydrauliköle, MineralöleOptional:für Inertgase (z.B. Stickstoff, Argon, ...) -GWeitere Eigenschaften:BauformM 16x1,5Länge (mm)1000AusführungStandardBetriebsdruck (bar)630Gewicht80 g / Stk.

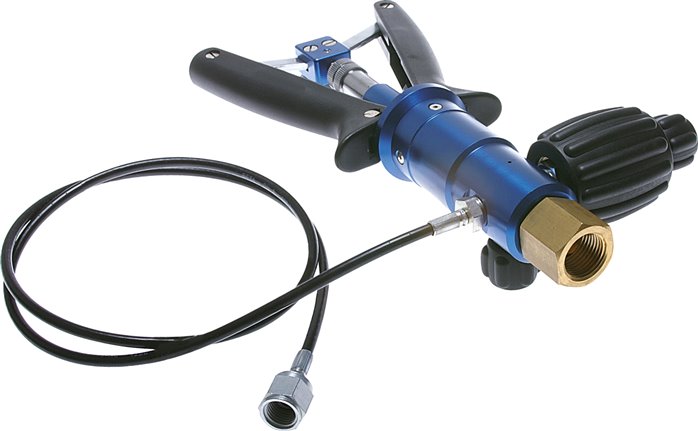

Handpumpe -0,95 bis 40 bar
Einsatzbereich:Zum Prüfen und Kalibrieren von Manometern und Druckmessumformern, Einstellen von Druckschaltern uvm. Mit dieser Handpumpe ist eine sehr einfache Prüfdruckerzeugung möglich. Ein Feinregulierventil stellt eine präzise Einstellung sicher. Das Druckreferenzgerät wird direkt oben in die Pumpe eingeschraubt.Lieferumfang:Handpumpe, 1 mtr. Prüflingsanschlussschlauch G 1/4", Adapter G 1/4" Manometerzapfen auf G 1/2" Manometerzapfen (Messing)empfohlenes Zubehör:Digital-Manometer mit Genauigkeitsklasse 0,5Weitere Eigenschaften:Betriebsdruck (bar)-0,95 bis 40ReferenzanschlussG 1/4 (IG) und G 1/2 (IG)PrüflingsanschlussG 1/4 (IG)MediumLuftGewicht1,4 kg / Stk.

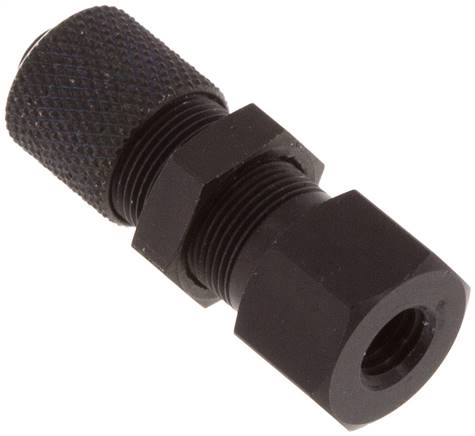

Aufschraub-Schott-Verschraubung M 5-6x4mm,Aluminium
Betriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis +70°CWeitere Eigenschaften:WerkstoffAluminiumGewinde innenM 5Schott gewindeM 8x0,5Emax (mm)7Schlauch Ø außen x innen (mm)6x4Gewicht5.7 g / Stk.
Steckanschluss m. Innengew. G 1/8"-4mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 1/8"D (mm)4P (mm)12,0Temperaturbereich (°C)-20 bis +80Gewicht13 g / Stk.
Manometer-Schneidringverschr. 8 S-G 1/2", Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (mm)8 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht105 g / Stk.
Manometer-Schneidringverschr. 6 L-G 1/4", Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)6 LManometeranschlussG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht47 g / Stk.
Manometer Dichtring, G 1/2", 1.4571, Flachdichtungen (Standard)
Anwendung:Flachdichtungen und Dichtkantenringe erlauben nach Erreichen der Dichtheit das Manometer nur wenig bis gar nicht weiter zu drehen. Ein Positionieren in Ableserichtung ist nur sehr eingeschränkt möglich und somit empfehlen wir für die Manometereindichtung die speziell für Manometermontagen entwickelten Profildichtringe. Dichtkantenringe werden üblicherweise in Hydraulik-Schneidringverschraubungen aus Stahl oder Edelstahl verwendet. Diese liegen den Neuverschraubungen bei und sind daher als reine Ersatzteile gedacht.Weitere Eigenschaften:AusführungFlachdichtungen (Standard)Werkstoff1.4571für GewindeG 1/2"Außen Ø (mm)17,5Innen Ø (mm)6,2Höhe (mm)2,0Gewicht3.1 g / Stk.
Steck-Messanschluss 42 L (M52x2)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen42 L (M52x2)Betriebsdruck (bar)160Bauhöhe* (mm)45,5
Messgerätehalter DIN 16281, 100mm Ausladung, Aluminium
Werkstoffe:1.4571 oder Aluminium, schwarz lackiertMessgeräteaufnahme:Ø 26Wandbefestigung:mit Dreieck-GrundplatteWeitere Eigenschaften:WerkstoffAluminiumL (mm)100Gewicht230 g / Stk.

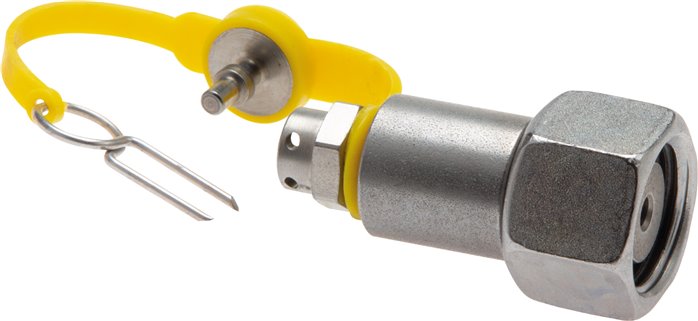

Steck-Messanschluss 22 L-Dichtkegel
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen (mm)22 LGewinde der ÜberwurfmutterM 30 x 2Betriebsdruck (bar)160Bauhöhe (mm)40,0
Steck-Messanschluss 35 L (M45x2)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen35 L (M45x2)Betriebsdruck (bar)160Bauhöhe* (mm)41,0

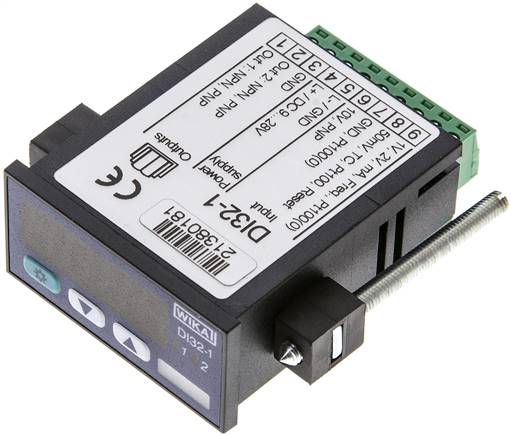

Universal-Einbauanzeige und -Regler
Werkstoffe:Gehäuse und Sichtscheibe: PolycarbonatAnzeige:4-stellige LED-Anzeige, Ziffernhöhe 10 mmTemperaturbereich:-20°C bis +50°CSchutzart:IP 65 (frontseitig)Spannungsversorgung:9 bis 28 V (DC) VStromaufnahme:110 mAElektrischer Anschluss:SchraubklemmenEingangssignal:Normsignale (0-20 mA, 4-20 mA, 0-50 mV, 0-1 V, 0-2 V und 0-10 V), Widerstandsthermometer (Pt100, 3-Leiter und Pt1000, 2-Leiter), Thermoelemente (Typ K, J, N, T, S, R, B, E und L), Frequenz / Drehzahl (TTL und Schaltkontakt)Schaltausgang (PNP/NPN):2 Schaltausgänge (nicht galvanisch getrennt, 2-Punkt, 3-Punkt, 2-Punkt mit Alarm, Min- / Max-Alarm gemeinsam oder getrennt, Schaltpunkte frei wählbar), max. 100 mA (DC) mAWandlungsrate:Normsignal und Frequenzmessung: ca. 100 Messungen/Sek., Temperaturmessung: ca. 1 Messung/Sek.Anzeigegenauigkeit:? 0,2 % der Spanne für SpannungssignaleAbmessungen:Frontrahmen: 24 x 48 mm, Einbautiefe (mit Steckklemme): ca. 67 mm, Schalttafelausschnitt: 22 x 45 mmHinweis:WIKA Typ DI32-1Weitere Eigenschaften:Gewicht180 g / Stk.

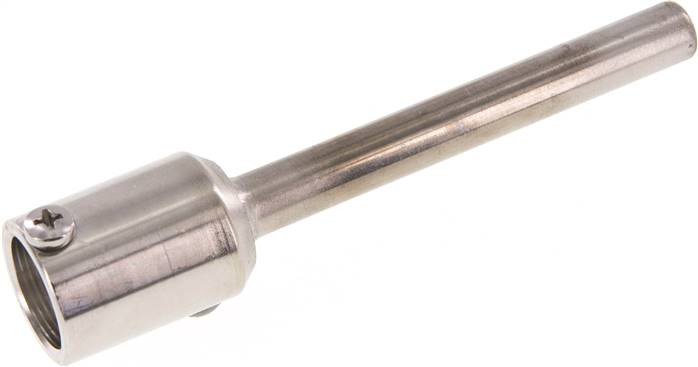

Schutzrohr zum Einschweißen, 100mm, 1.4571 Typ TR 100 BUND AS ES
TR100BUNDASES Schutzrohr zum Einschweißen, 100mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571Ausführungzum EinschweißenPN (bar)25passend für Tauchschaftlänge (mm)100L (mm)80Gewicht100 g / Stk.
Steck-Messanschluss 28 L (M36x2)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen28 L (M36x2)Betriebsdruck (bar)160Bauhöhe* (mm)38,5
Schutzrohr zum Einschrauben (G 1/2"), 100mm, Cu-Legierung Typ TR 10012 CU
TR10012CU Schutzrohr zum Einschrauben (G 1/2"), 100mm, Cu-LegierungWeitere Eigenschaften:WerkstoffCu-LegierungAusführungzum Einschrauben (G 1/2)PN (bar)6passend für Tauchschaftlänge (mm)100U (mm)82L (mm)110Gewicht125 g / Stk.
Messanschluss M16x1,5 - 12 S-Dichtkegel
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen (mm)12 SGewinde der ÜberwurfmutterM 20 x 1,5Betriebsdruck (bar)630Bauhöhe (mm)50Gewicht105 g / Stk.
Messschlauchverbinder M 16x2 - STECK (Schott:M 16)
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktAusführungSchottverschraubung, Schutzkappe (einseitig)Gewinde M1M 16x2Gewinde M2STECKSchottgewindeM 16Emax (mm)12Betriebsdruck (bar)400Temperaturbereich (°C)-20 bis +100Gewicht55 g / Stk.
Steck-Messanschluss 10 S-Dichtkegel
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen (mm)10 SGewinde der ÜberwurfmutterM 18 x 1,5Betriebsdruck (bar)400Bauhöhe (mm)51,5Gewicht80 g / Stk.

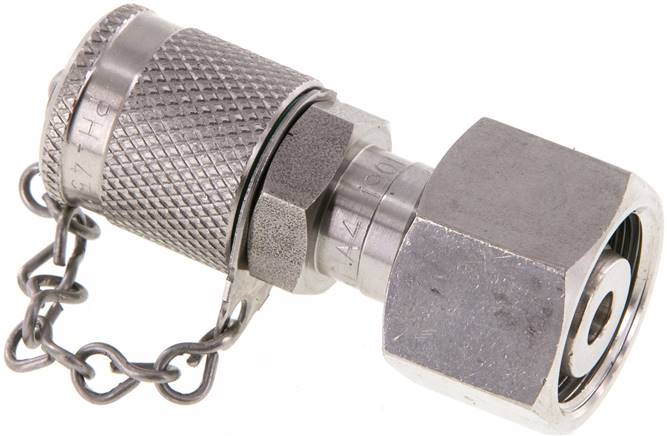

Messanschluss M16x2, 12 S-Dichtkegel, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen (mm)12 SGewinde der ÜberwurfmutterM 20 x 1,5Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht115 g / Stk.

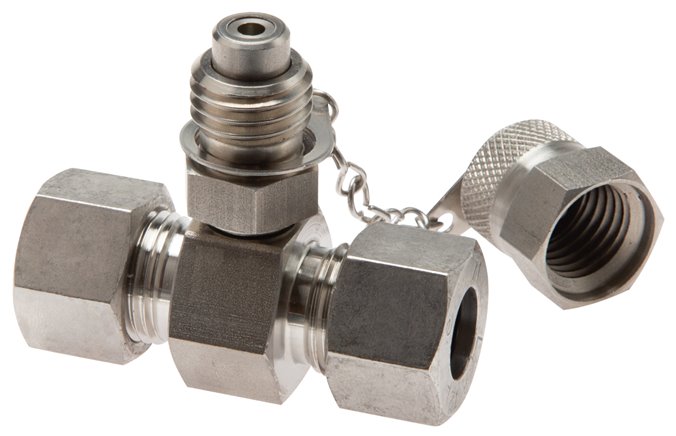

Messanschluss M16x2, 10 S (M18x1,5)-HD-Verschraubung, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen10 S (M18x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Bauhöhe* (mm)49,0Gewicht230 g / Stk.

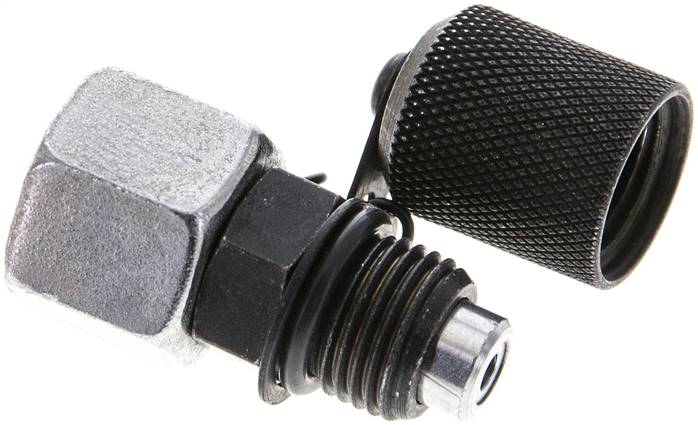

Messanschluss M16x1,5 - 10 S-Dichtkegel
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen (mm)10 SGewinde der ÜberwurfmutterM 18 x 1,5Betriebsdruck (bar)630Bauhöhe (mm)51Gewicht100 g / Stk.

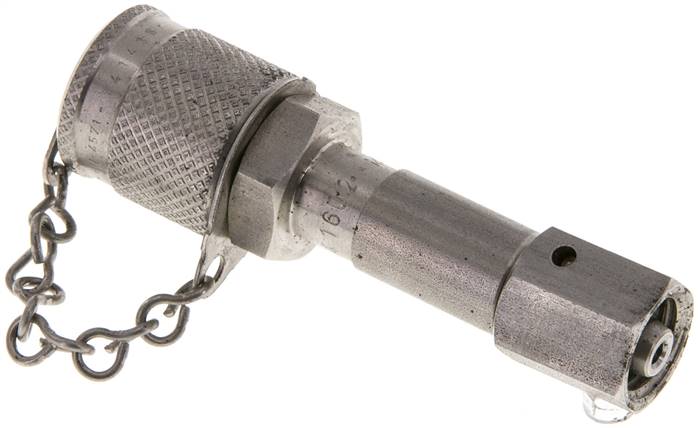

Messanschluss M16x2, 6 L-Dichtkegel, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen (mm)6 LGewinde der ÜberwurfmutterM 12 x 1,5Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht95 g / Stk.

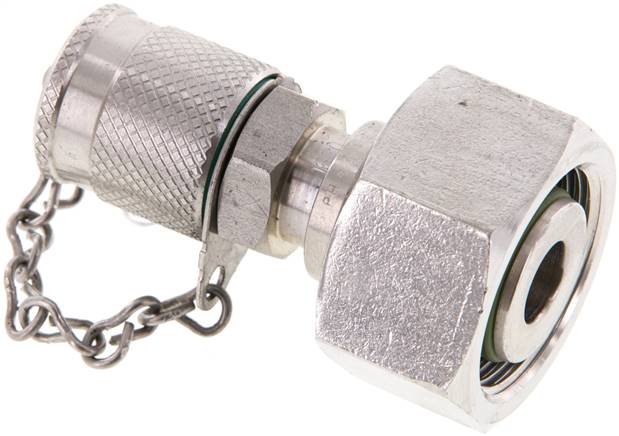

Messanschluss M16x2, 18 L-Dichtkegel, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen (mm)18 LGewinde der ÜberwurfmutterM 26 x 1,5Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht170 g / Stk.
