Schutzrohr zum Einschrauben (G 1/2"), 63mm, 1.4571 Typ TR 6312 ES
TR6312ES Schutzrohr zum Einschrauben (G 1/2"), 63mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571Ausführungzum Einschrauben (G 1/2)PN (bar)25passend für Tauchschaftlänge (mm)63U (mm)45L (mm)73Gewicht115 g / Stk.
Messanschluss M16x2, 6 S-Dichtkegel, Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen (mm)6 SGewinde der ÜberwurfmutterM 14 x 1,5Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +100Bauhöhe (mm)54Gewicht80 g / Stk.
Wassersackrohr Kreisform (1.4571) G 1/2" (AG)-Zapfen
Verwendung:Wassersackrohre werden eingesetzt, um den Messstoff (Flüssigkeit oder Gas) auf eine mit dem Messgerät verträgliche Temperatur abzukühlen. Sie werden direkt vor dem Messgerät angebracht.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +120°C: 100%, +300°C: 80%, +400°C: 63%*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Edelstahlwassersackrohren wird die Spannmuffe in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571AusführungDIN 16282BauformCG1G 1/2 (AG)-Zapfen**G2G 1/2 (IG)-Spannmuffe*PN (bar)100H (mm)275Gewicht750 g / Stk.
Steck-Messanschluss 15 L (M22x1,5)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)Betriebsdruck (bar)315Bauhöhe* (mm)33,0Gewicht180 g / Stk.

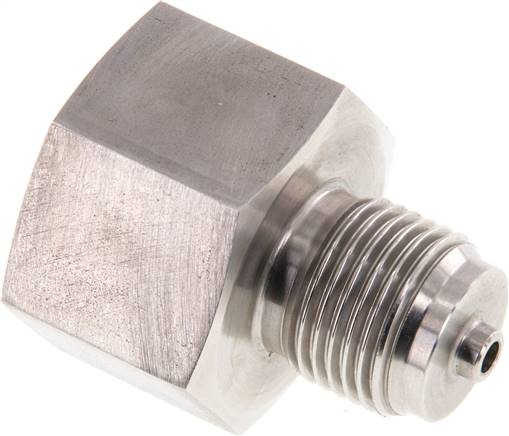

Manom.-Reduzierung G 1/2"(AG)-G 3/4"(IG). 1.4571, 45mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)45Gewinde außenG 1/2"Gewinde innenG 3/4"PN (bar)400Gewicht190 g / Stk.
Schutzrohr zum Einschrauben (G 1/2"), 160mm, Cu-Legierung Typ TR 160 BUND CU
TR160BUNDCU Schutzrohr zum Einschrauben (G 1/2"), 160mm, Cu-LegierungWeitere Eigenschaften:WerkstoffCu-LegierungAusführungzum Einschrauben (G 1/2)PN (bar)6passend für Tauchschaftlänge (mm)160L (mm)160Gewicht105 g / Stk.

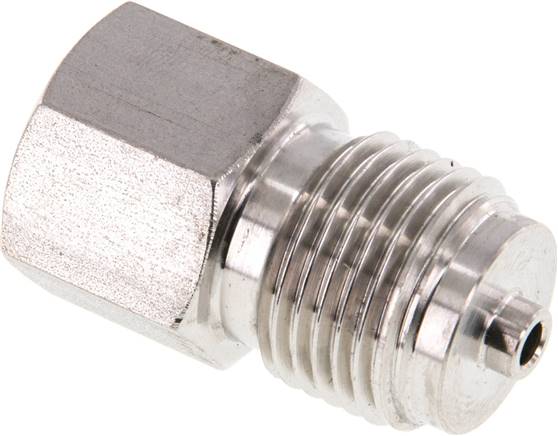

Manom.-Reduzierung G 1/2"(AG)-G 1/4"(IG). 1.4571, 38mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)38Gewinde außenG 1/2"Gewinde innenG 1/4"PN (bar)400Gewicht100 g / Stk.
Manometer-Schneidringverschr. 10 S-G 1/2", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohrstutzen Ø (mm)10 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht120 g / Stk.

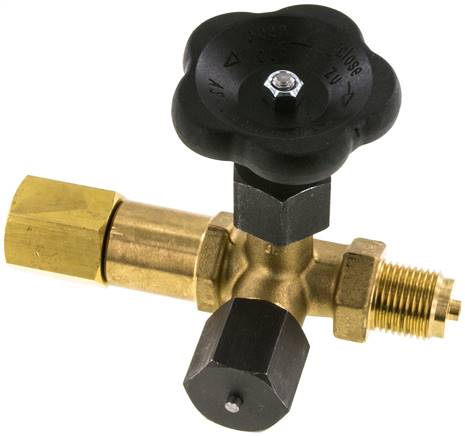

Manometer-Absperrventil G 1/2" Drehbare Muffe - Zapfen mit Schaft für Messgeräte, Messgerätanschluss 1/2" IG, Messing
Anwendung:Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.Werkstoffe:Dichtungen: PTFE, Handrad: KunststoffTemperaturbereich:-10°C bis +120°C, höhere Temperaturen bei reduzierten Drücken möglich*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messingventilen nach DIN wird die Spannmuffe in Stahl ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungDrehbare Muffe - Zapfen mit Schaft für Messgerätehalter**PN* (bar)250Messgerätanschluss (IG)G 1/2"DruckeingangG 1/2"PrüfanschlussM 20 x 1,5NormDIN 16271 BGewicht800 g / Stk.
Steck-Messanschluss, 8mm-Rohrstutzen
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Rohr Ø außen (mm)8Betriebsdruck leichte Baureihe (bar)315Betriebsdruck schwere Baureihe (bar)400Bauhöhe (mm)53Gewicht36 g / Stk.

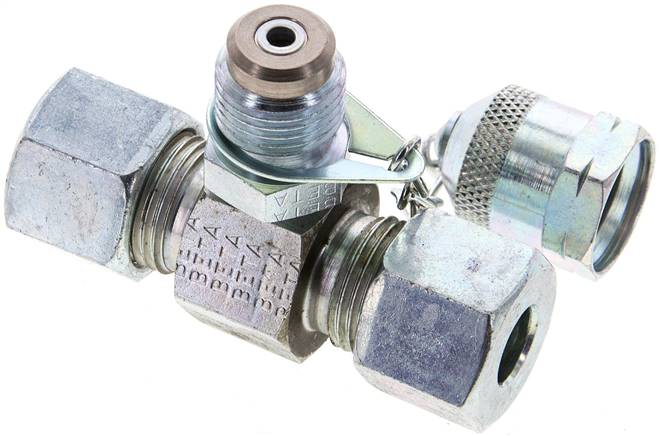

Messanschluss M16x1,5 - 10 S (M18x1,5)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen10 S (M18x1,5)Betriebsdruck (bar)630Bauhöhe* (mm)49,0Gewicht200 g / Stk.
Messschlauch, 1000mm, M 16x2 - Steckanschluss, Stahl verzinkt
Werkstoffe:Stahl verzinkt / Edelstahl, Schlauch: Polyamid mit GewebeMedien:Hydrauliköle, MineralöleTemperaturbereich:-20°C bis +100°COptional:für Inertgase (z.B. Stickstoff, Argon, ...) -GWeitere Eigenschaften:WerkstoffStahl verzinktBauformM 16x2 - SteckanschlussLänge (mm)1000AusführungStandardBetriebsdruck (bar)400Gewicht65 g / Stk.
Messanschluss M16x2, 12 S-Dichtkegel, Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen (mm)12 SGewinde der ÜberwurfmutterM 20 x 1,5Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +100Bauhöhe (mm)51Gewicht105 g / Stk.
Manometer-Absperrhahn G 3/8" Muffe - Zapfen, Messing, ohne Prüfanschluss
Werkstoffe:Körper und Küken: Messing oder 1.4571, Griff: KunststoffAnwendung:Manometer Absperrhähne werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen.Der Hebel kann auf "Durchgang" - Druck steht am Messgerät an, "Absperrung" - Druckmessgerät ist von der Versorgungsleitung getrennt, aber nicht entlastet oder "Absperrung mit Entleerung" - Druckmessgerät ist von der Versorgungsleitung getrennt und der Raum zwischen Hahn und Druckmessgerät ist in die Atmosphäre entlastet gestellt werden. Für höhere Drücke oder aggressive Medien empfehlen wir die Verwendung von Manometer Absperrventilen.Temperaturbereich:-10°C bis +50°C*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messinghähnen wird die Spannmuffe in Stahl, bei den Edelstahlhähnen in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungMuffe - Zapfen**PN (bar)16Messgerätanschluss (IG)G 3/8"DruckeingangG 3/8"PrüfanschlusskeinerNormkeineGewicht150 g / Stk.
Schutzrohr zum Einschrauben (G 1/2"), 100mm, Cu-Legierung Typ TR 100 BUND CU
TR100BUNDCU Schutzrohr zum Einschrauben (G 1/2"), 100mm, Cu-LegierungWeitere Eigenschaften:WerkstoffCu-LegierungAusführungzum Einschrauben (G 1/2)PN (bar)6passend für Tauchschaftlänge (mm)100L (mm)100Gewicht100 g / Stk.
Messschlauch, 200mm, M 16x1,5, Standard
Werkstoffe:Stahl verzinkt, Schlauch: Polyamid mit GewebeTemperaturbereich:-20°C bis +100°CMedien:Hydrauliköle, MineralöleOptional:für Inertgase (z.B. Stickstoff, Argon, ...) -GWeitere Eigenschaften:BauformM 16x1,5Länge (mm)200AusführungStandardBetriebsdruck (bar)630Gewicht65 g / Stk.

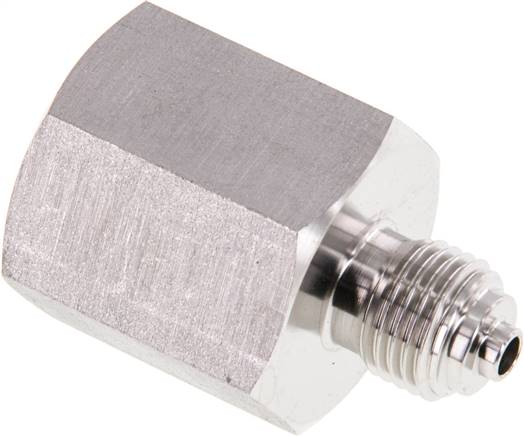

Manom.-Reduzierung G 1/4"(AG)-G 1/2"(IG). 1.4571, 41mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)41Gewinde außenG 1/4"Gewinde innenG 1/2"PN (bar)400Gewicht105 g / Stk.

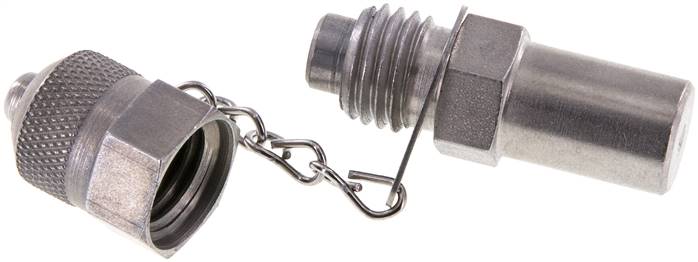

Messanschluss M16x2, 15mm-Rohrstutzen
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Rohr Ø außen (mm)15Betriebsdruck leichte Baureihe (bar)315Temperaturbereich (°C)-20 bis +100Bauhöhe (mm)59Gewicht100 g / Stk.

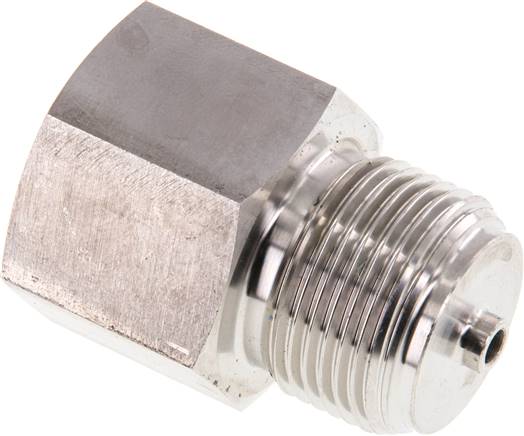

Manom.-Reduzierung G 3/4"(AG)-G 1/2"(IG). 1.4571, 45mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)45Gewinde außenG 3/4"Gewinde innenG 1/2"PN (bar)400Gewicht200 g / Stk.
Messanschluss M16x2 - NPT 1/8" (AG), Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktEinschraubgewindeNPT 1/8"Betriebsdruck (bar)400AbdichtungsformCTemperaturbereich (°C)-20 bis +100Gewicht60 g / Stk.
Steck-Messanschluss 15 L-Dichtkegel
Werkstoffe:Körper: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen (mm)15 LGewinde der ÜberwurfmutterM 22 x 1,5Betriebsdruck (bar)315Bauhöhe (mm)38,0Gewicht75 g / Stk.
Messschlauch, 400mm, M 16x2 - M 16x2, Stahl verzinkt, für Inertgase
Werkstoffe:Stahl verzinkt / Edelstahl, Schlauch: Polyamid mit GewebeMedien:Hydrauliköle, MineralöleTemperaturbereich:-20°C bis +100°COptional:für Inertgase (z.B. Stickstoff, Argon, ...) -GWeitere Eigenschaften:WerkstoffStahl verzinktBauformM 16x2 - M 16x2Länge (mm)400Ausführungfür InertgaseBetriebsdruck (bar)630Gewicht70 g / Stk.
Manometer-Schneidringverschr. 12 L-G 1/4", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (mm)12 LManometeranschlussG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht75 g / Stk.
Schutzrohr zum Einschrauben (G 1/2"), 200mm, Cu-Legierung Typ TR 200 BUND CU
TR200BUNDCU Schutzrohr zum Einschrauben (G 1/2"), 200mm, Cu-LegierungWeitere Eigenschaften:WerkstoffCu-LegierungAusführungzum Einschrauben (G 1/2)PN (bar)6passend für Tauchschaftlänge (mm)200L (mm)200Gewicht105 g / Stk.
