Reparatursatz für ES-Kugelhahn (Direktmontage) G 1", zu KH 103 F ES
Temperaturbereich:-20°C bis +180°C*auch für Anschweißenden -ASWeitere Eigenschaften:KugelhahngrößeG 1"zu verwenden für*KH 103 F ES / KH 10 P ** ES / KH 10 ELI ** ESGewicht28 g / Stk.

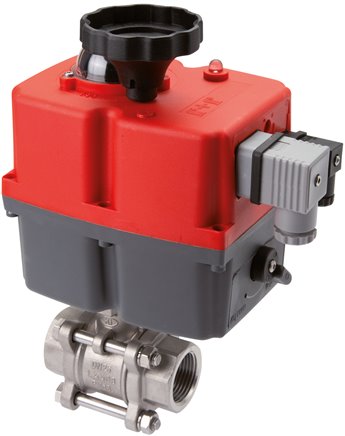

Elektr. Edelstahl-Kugelhahn, G 1/4", 24 bis 240 V (AC) / 24 bis 135 V (DC), PN63, BSR
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungBattery Safety ReturnBauformGewindeanschlussSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)GewindeG 1/4"DN (mm)10Einbaulänge Kugelhahn (mm)60PN (bar)-0,9 bis 63Stellzeit (s)9ErsatzantriebeELU 230-2Gewicht2,6 kg / Stk.
Reparatursatz für Kugelhähne KHFL 3/65 ES
Temperaturbereich:-20°C bis +200°CWeitere Eigenschaften:zu verwenden fürKHFL 3/65** ESGewicht140 g / Stk.

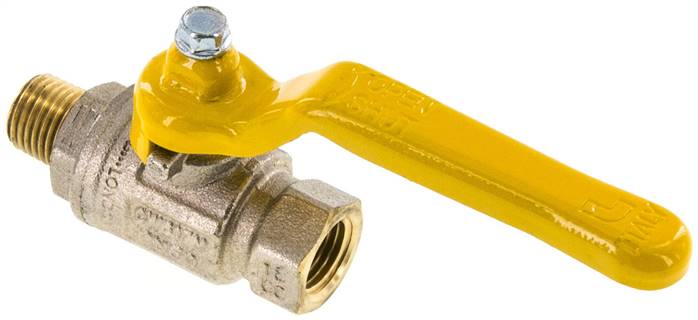

Messing-Kugelhahn, DVGW, R 1/4" / Rp 1/4", -0,9 bis 50bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°C, Gas: -20°C bis max. +60°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar), Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)Vorteile:•Durch Zukauf optionaler Kombigriffe (Seite 433a) können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar***), -langer Griff in rot*bei Gas bis PN 5 / MOP 5, **keine DIN Baulänge, ***nicht für Kombigriff-Größe 3Weitere Eigenschaften:AusführungStandardG1 (Außengewinde)R 1/4"G2 (Innengewinde)Rp 1/4"DN (mm)8L (mm)56,9PN* (bar)-0,9 bis 50H (mm)37R (mm)80Ersatzgriff StandardKOMBI 1 S GELBKnebelgriffKOMBI 1 K GELBFlachstahlgriffKOMBI 1 F GELBGewicht140 g / Stk.
ES-Hochdruck-3-Wege Kugelhahn, T-Bohrung, G 3/8", 0 bis 400bar, D3
Werkstoffe:Gehäuse: 1.4571, Kugel: 1.4571, Dichtung: POM / NBR, Griff: ZinkdruckgussTemperaturbereich:-20°C bis +100°C (Option D3: -20°C bis +80°C)Einsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes zu Stellung T4 geändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, PTFE/FKM-Dichtung (-10°C bis +85°C: PN 100, bis +140°C: PN 50, bis +180°C: PN 20) -V, Druckbeaufschlagung von allen 3 Seiten (nur Schaltstellung L, T1 und T4 möglich) -D3Weitere Eigenschaften:BohrungT-BohrungGG 3/8"DN (mm)7PN (bar)0 bis 400AusführungDruckbeaufschlagung von 3 Seiten möglich
Edelstahl-Kugelhahn, leicht, NPT 1-1/2", 0 bis 63bar
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:NPT-Gewinde -NPT, Zeugnis 3.1Vorteile:•Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 3": VHS 40)*nur für ungefährliche Flüssigkeiten der Fluidgruppe IIWeitere Eigenschaften:GNPT 1-1/2"DN (mm)38L (mm)112,7PN (bar)0 bis 63H (mm)98R (mm)194Gewicht1,8 kg / Stk.
Edelstahl-Kugelhahn, leicht, NPT 1", 0 bis 63bar
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:NPT-Gewinde -NPT, Zeugnis 3.1Vorteile:•Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 3": VHS 40)*nur für ungefährliche Flüssigkeiten der Fluidgruppe IIWeitere Eigenschaften:GNPT 1"DN (mm)25L (mm)84,8PN (bar)0 bis 63H (mm)77R (mm)153Gewicht800 g / Stk.
3-Wege-Flanschkugelhahn, Edelstahl, DN50-PN16 (DIN/EN), L
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFETemperaturbereich:-20°C bis +200°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, GetränkeOptional:pneumatischer Antrieb*** -P, Zeugnis 3.1Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.Weitere Eigenschaften:AusführungStandardBohrungLFlanschanschlussDN50-PN16 (DIN/EN)Nennweite (mm)50L1 (mm)250L2 (mm)125Betriebsdruck (bar)0 bis 16B (mm)125d (mm)165R (mm)258t (mm)18ISO 5211F07ReparatursätzeKHFL 3/50 ES REPGewicht22 kg / Stk.
3-Wege-Kugelhahn, Direktmontageflansch G 1", T-Bohrung, Edelstahl 1.4408
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wassser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Ein Antrieb kann direkt auf den ISO 5211 Montageflansch montiert werden, um den Kugelhahn zu automatisieren.Weitere Eigenschaften:AusführungT-BohrungGG 1"DN (mm)20L (mm)108PN (bar)-0,9 bis 63ISO 5211F04ISO 5211-1F05 (Vierkant 11)ReparatursätzeKH 3/10 F ES REPGewicht1,7 kg / Stk.
Messing-Kugelhahn, Rp 3", -0,9 bis 25 bar, silikonfrei gefertigt
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Griff: AluminiumdruckgussTemperaturbereich:-20°C bis +150°CEinsatzbereich:Druckluft, Vakuum (max. -0,9 bar), Wasser, Öle, nichtkorrosive Flüssigkeiten und KohlenwasserstoffeWeitere Eigenschaften:Gewinde GRp 3"DN (mm)80L (mm)179,5PN (bar)-0,9 bis 25H (mm)119,5R (mm)235Gewicht6 kg / Stk.

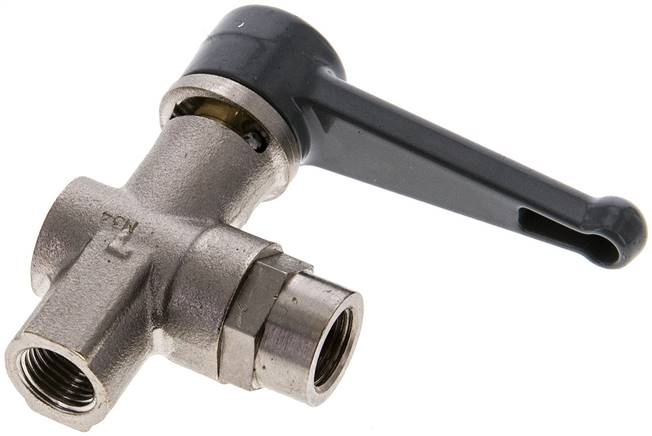

Messing-Winkelkugelhahn, G 1/8", PN 20
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing poliert, Dichtung: PA / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)Weitere Eigenschaften:GG 1/8"DN (mm)4PN (bar)-0,98 bis 20L (mm)34L1 (mm)25H (mm)29H1 (mm)18R (mm)48Gewicht100 g / Stk.

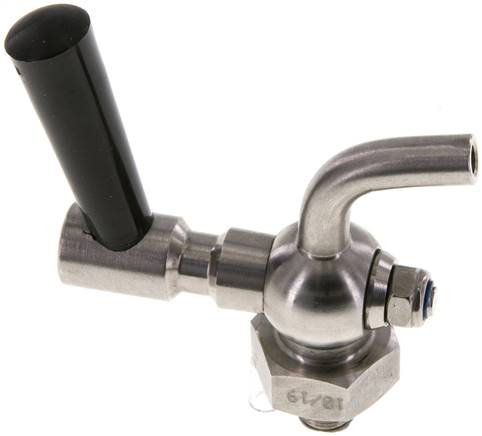

Edelstahl-Ablasshahn G 1/8", PN 6
Werkstoffe:Gehäuse und Küken: 1.4571, Griff: Kunststoff, Dichtung: metallischTemperaturbereich:-5°C bis +50°CEinsatzbereich:Wasser, Öl, ChemikalienWeitere Eigenschaften:GG 1/8"DN (mm)2,5L (mm)65PN (bar)0 bis 6E (mm)10SW (mm)22Gewicht135 g / Stk.
Elektr. 3-Wege-Kugelhahn (T2), G 2", 24 bis 240 V (AC) / 24 bis 135 V (DC), Edelstahl - PN63
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentüberwachung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Spannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)BohrungT2GewindeG 2"DN (mm)40Einbaulänge Kugelhahn (mm)164PN (bar)-0,9 bis 63Stellzeit (s)9ErsatzantriebeELU 230-3Gewicht9 kg / Stk.
Edelstahl-Kugelhahn, DVGW, Rp 1-1/4", -0,9 bis 64bar
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4401, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +150°C, Gas: -10°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien, Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)Optional:pneumatischer Antrieb -P, elektrischer Antrieb** -E, Zeugnis 3.1Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter*bei Gas bis PN 4 bar**bitte genauen Einsatzfall angebenWeitere Eigenschaften:GRp 1-1/4"DN (mm)32L (mm)95PN* (bar)-0,9 bis 64H (mm)85R (mm)180ISO 5211F04Gewicht1,3 kg / Stk.
Edelstahl-Kugelhahn, Rp 1-1/2", -0,9 bis 20bar, für Sauerstoff (Industrie)
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4401, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +60°CEinsatzbereich:Sauerstoff (Industrie), Vakuum (max. -0,9 bar)Optional:Zeugnis 3.1Lieferung:Dieser Kugelhahn wird im Kunststoffbeutel verschweißt geliefert.Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und WellenadapterWeitere Eigenschaften:GRp 1-1/2"DN (mm)40L (mm)105PN (bar)-0,9 bis 20H (mm)91R (mm)180ISO 5211F04Gewicht1,9 kg / Stk.
Elektr. 3-Wege-Kugelhahn (L), G 1/2", 24 bis 240 V (AC) / 24 bis 135 V (DC), Edelstahl - PN63
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentüberwachung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Spannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)BohrungLGewindeG 1/2"DN (mm)12Einbaulänge Kugelhahn (mm)79PN (bar)-0,9 bis 63Stellzeit (s)9ErsatzantriebeELU 230-2Gewicht2,8 kg / Stk.
3-Wege-Flanschkugelhahn, Edelstahl, DN50-PN16 (DIN/EN), T4
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFETemperaturbereich:-20°C bis +200°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, GetränkeOptional:pneumatischer Antrieb*** -P, Zeugnis 3.1Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.Weitere Eigenschaften:AusführungStandardBohrungT4FlanschanschlussDN50-PN16 (DIN/EN)Nennweite (mm)50L1 (mm)250L2 (mm)125Betriebsdruck (bar)0 bis 16B (mm)125d (mm)165R (mm)258t (mm)18ISO 5211F07ReparatursätzeKHFL 3/50 ES REPGewicht22 kg / Stk.
Pneum. ES-Flanschkugelhahn, DN100-PN40 (DIN/EN), Feder-öffnend
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1,4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 125 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), •Fire Safe DesignSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-öffnendFlanschanschlussDN100-PN40 (DIN/EN)DN (mm)100Einbaulänge Kugelhahn (mm)190Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDE 050-FO-F10Gewicht43 kg / Stk.
Pneumat. Edelstahl-Kugelhahn, G 1-1/2", Feder-schließend
Vorteile:•Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:BauformGewindeanschlussAusführungFeder-schließendGewinde KugelhahnG 1-1/2"DN (mm)40Einbaulänge Kugelhahn (mm)120PN (bar)-0,9 bis 63ErsatzantriebePDE 012Gewicht6 kg / Stk.
Hochdruck-Kugelhahn, Edelstahl, NPT 3", 0 bis 100bar
Werkstoffe:Gehäuse: 1.4404, Kugel: 1.4404, Dichtschalen: POM, Dichtungen: PTFE / NBR, Griff: Stahl verzinktTemperaturbereich:-30°C bis +100°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Optional:NPT-Gewinde -NPTWeitere Eigenschaften:GewindeNPT 3"DN (mm)80L (mm)192PN (bar)0 bis 100

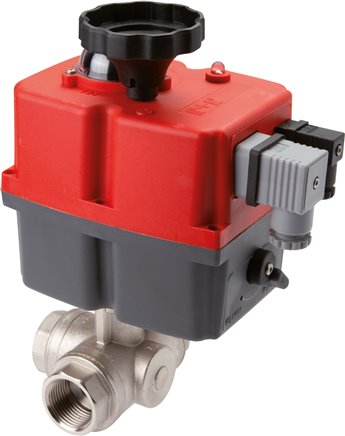

Elektr. 3-Wege-Kugelhahn (T4), G 3/8", 24 bis 240 V (AC) / 24 bis 135 V (DC), Edelstahl - PN63
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentüberwachung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Spannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)BohrungT4GewindeG 3/8"DN (mm)11Einbaulänge Kugelhahn (mm)79PN (bar)-0,9 bis 63Stellzeit (s)9ErsatzantriebeELU 230-2
Edelstahl-Kugelhahn, leicht, NPT 2", 0 bis 40bar
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:NPT-Gewinde -NPT, Zeugnis 3.1Vorteile:•Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 3": VHS 40)*nur für ungefährliche Flüssigkeiten der Fluidgruppe IIWeitere Eigenschaften:GNPT 2"DN (mm)50L (mm)129PN (bar)0 bis 40H (mm)105R (mm)194Gewicht2,8 kg / Stk.

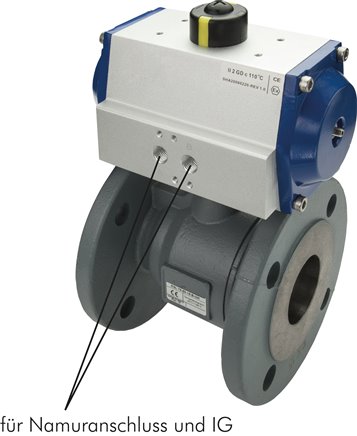

Pneum. Flanschkugelhahn, DN40-PN40 (DIN/EN), Feder-öffnend
Kugelhahn:Werkstoffe:PN 16: Gehäuse: GG25, Kugel: Stahlguss verchromt, Dichtung: PTFE / NBR; PN 40: Gehäuse: Stahlguss, Kugel: Edelstahl, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +120°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelVorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 200 nach DIN 3202-F5, DIN EN 558-1, Reihe 15)Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-öffnendFlanschanschlussDN40-PN40 (DIN/EN)DN (mm)40Einbaulänge Kugelhahn (mm)140Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDE 006-FO

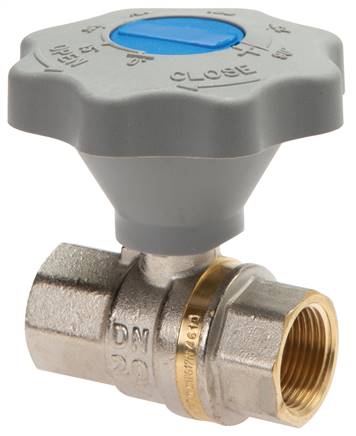

Sanftschluss Messing-Kugelhahn, Rp 2", 0 bis 40bar, DVGW
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Griff: GFK- Drehgriff (360° drehbar)Temperaturbereich:-15°C bis +120°C, Gas: -20°C bis max. +60°CEinsatzbereich:Trinkwasser (DVGW zertifiziert bis PN 10), Wasser, Luft, neutrale Gase, Öle, Lösungsmittel, nicht aggressive Flüssigkeiten, Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis PN 5)Vorteile:•Um den Kugelhahn zu öffnen bzw. zu schließen, ist eine Drehung des Griffes um 360° notwendig. Daher ist ein besonders langsames Öffnen und Schließen möglich: Druckstöße werden vermieden. Die Skala erlaubt eine reproduzierbare Durchflussregelung.*bei Gas bis PN 5 bar/MOP 5, bei Trinkwasser bis PN 10 bar/MOP 10Weitere Eigenschaften:GRp 2"DN (mm)50L (mm)128PN* (bar)0 bis 40H (mm)123R (mm)130Gewicht2,1 kg / Stk.
Was ist ein Kugelhahn und wie sieht er aus?
Ein Kugelhahn ist ein Absperrventil, mit dem man den Durchfluss von Medien (wie z. B. Druckluft innerhalb eines Druckluftnetzes) steuern kann. So können Durchgänge geöffnet bzw. geschlossen oder umgeleitet werden, indem man den Griff des Hahns manuell, elektrisch oder pneumatisch um bis zu 90 Grad dreht. Die Absperrung wird mittels Kugel und Dichtringen erreicht. Damit Medien wie beispielsweise Druckluft, Gase oder Wasser im offenen Zustand weiter fließen können, ist die Kugel im Innern des Kugelhahns durchbohrt. Möchte man den Kugelhahn schließen, muss man den Handhebel lediglich um 90 Grad drehen. Das unterscheidet den Absperrhahn zu anderen Absperrorganen, wie beispielsweise einfachen Schiebern. Im Gegensatz zu einem Kugelventil, das hauptsächlich als Rückschlagventil dient, ist bei einem Kugelhahn der Durchfluss in beide Richtungen möglich. Die beliebten Absperrorgane kommen heute in den verschiedensten Bereichen und Branchen zum Einsatz – von der einfachen Nutzung rund um Haus und Garten bis hin zur professionellen Anwendung in Handwerksbetrieben und Industrie. Im industriellen Einsatz können Kugelhähne auch mit einer automatischen Vorrichtung zum Öffnen und Schließen ausgestattet sein. Die folgende Abbildung zeigt, wie das Innenleben eines Kugelhahns vereinfacht aussieht:
Kugelhähne unterscheiden leichtgemacht: Diese Einteilung gibt es
Schon bei einfachen Standard Kugelhähnen gibt es eine riesige Auswahl an Ausführungen. Man unterscheidet die einzelnen Kugelhahn-Typen in der Regel nach Dichtung, Lagerung und Größe des Durchgangs sowie weiteren Zusatzoptionen. Im Folgenden haben wir Ihnen die Einteilung der Hähne nach den verschiedenen Merkmalen dargestellt:
Dichtung: Aus Kunststoff oder Metall?
Meist werden zur Abdichtung im Kugelhahn Kunststoff-Dichtringe aus PTFE verwendet. Diese sog. Teflon-Dichtungen halten auch noch bei hohen Betriebstemperaturen von bis zu 150 °C stand. Bei höheren Mediums-Temperaturen müssen metallische Dichtungen eingesetzt werden.
Lagerung: Schwimmend oder geführt?
Je nachdem, wie die Kugel im Kugelhahn gelagert ist, spricht man von einer geführten oder schwimmenden Kugel. Die schwimmende Variante arbeitet mit zwei Dichtringen, um die Position der Kugel zu halten. Kugelhähne mit geführter Kugel kommen dank zweier Zapfen mit nur einem Dichtring aus.
Durchgang: Voll oder reduziert?
Bei einem Kugelhahn mit vollem Durchgang weist die Kugel – im Gegensatz zur reduzierten Variante – den gleichen Durchmesser wie die verbundene Rohrleitung auf. Der Vorteil: Strömungsverluste können minimiert werden. Wer einen Standard-Kugelhahn mit vollem Durchgang sucht, greift beispielsweise zum Kugelhahn in leichter Ausführung G 1/2 mit Innen/Außengewinde.
Zusatzoptionen: Absperrbar, mit Entlüftung oder nach DIN Norm?
Kugelhähne lassen keine Wünsche offen. Egal, ob Sie ein Absperrorgan mit Vorhängeschloss wollen, einen Sicherheitskugelhahn mit Entlüftung oder einen Kugelhahn, der die DIN DVGW-Zulassung erfüllt – bei DF finden Sie fast alle Varianten. Fragen Sie uns! Wir helfen gerne weiter.
Kugelhähne für Profis: Diese riesen Auswahl gibt es nur bei uns!
Standard-Kugelhähne:
In der Basis-Ausführung sind Standard-Hähne meist aus vernickeltem Messing und haben einen vollen Durchgang. Weitere Modelle wie Kugelhähne in schweren Ausführungen, mit Stahlhebel, mit oder ohne Entlüftungsbohrung, mit langem Gewinde oder Schmutzfänger und mehr runden unser Standard-Sortiment ab.
Mini-Kugelhähne:
Wo wenig Platz zur Verfügung ist, kommt der Mini-Kugelhahn zum Einsatz. Es gibt Varianten für den Schalttafeleinbau, in sandgestrahlter oder glatter Ausführung und mit den verschiedensten Griffvariationen. Auch Mini-Hähne mit Entlüftungsbohrung oder aus Edelstahl stehen Ihnen zur Auswahl.
3-Wege-Kugelhähne:
3-Wege-Hähne sind bestens zum Verteilen oder Mischen von Medien geeignet – auch Seitenkanäle lassen sich damit ideal absperren. Entdecken Sie bei uns Ihren 3-Wege-Kugelhahn, je nach Anforderung mit L- oder T-Bohrung, auf Wunsch in leichter Ausführung oder allseitig dichtend.
Pneumatische Kugelhähne:
Diese Modelle verfügen über einen pneumatischen Stellantrieb. Es gibt sie bei uns mit vollen Durchgang, als 2- oder 3-Wege-Hahn, in der Messing- oder Edelstahl-Variante, in der praktischen Kompaktflanschausführung oder mit Zwischenflansch Absperrklappen (Wafer). Bei Fragen zur Auswahl helfen unsere Fachberater gerne weiter!
Elektro-Kugelhähne:
Ein elektrischer Kugelhahn funktioniert mit elektrischem Stellantrieb. Die Auswahl in diesem Segment reicht bei uns vom Elektro-Kugelhahn mit Timerfunktion über elektrische 2-Wege-Messing- bzw. Edelstahlhähne bis hin zum elektrischer Kugelhahn in Industrieausführung
Hochdruck Kugelhähne:
Hähne in Hochdruckausführung sind aus Stahl gefertigt und für schmierende und flüssige Medien geeignet. Es gibt sie mit vollem Durchgang in leichter und schwerer Ausführung und optional mit G-Innengewinde. Ein Hochdruck Kugelhahn kann bis zu einer Betriebstemperatur von 100 °C eingesetzt werden.
Edelstahl Kugelhähne:
Absperrhähne gibt es in fast allen Varianten auch aus Edelstahl. In unserem Sortiment finden Sie einteilige oder zweiteilige Edelstahlkugelhähne mit vollem oder reduziertem Durchgang. Es gibt absperrbare Varianten mit Entlüftung, Modelle mit verschiedenen Gewindegrößen, Anschweißenden oder praktische 3-Wege-Hähne.
(Trink)Wasser-Kugelhähne:
Diese Hähne sind dank der DVGW-Zulassung für den Einsatz von Trinkwasser zugelassen und entsprechen der europäischen Norm EN 13828. Dank einer speziellen Technik im Kugelhahn wird die Bildung von Bakterien verhindert. Es gibt sie mit praktischer Schließverzögerung für fein dosiertes Öffnen und Schließen.
Kugelauslaufhähne:
Diesen Absperrhahn-Typen gibt es bei uns aus Messing vernickelt mit Auslauf und Schlauchtülle. Der Kugelauslaufhahn ist in der Regel für Wasser, Druckluft, gasförmige und nicht aggressive Medien bei einer Betriebstemperatur bis max. 80 °C geeignet. Das G-Gewinde erfüllt selbstverständlich die Gewindenorm nach ISO 228-1.
Experten-Wissen: Wie funktioniert ein 3 Wege Kugelhahn?
Im Gegensatz zum Kugelhahn mit einfacher Durchgangsbohrung weist die Kugel im 3-Wege-Kugelhahn eine Bohrung in L- oder T-Form auf. Vorteil der veränderten Bohrung: Per 90 Grad-Drehung der Kugel kann das Medium im Kugelhahn auf ein- oder zwei Abgänge verteilt werden. Im industriellen Sektor findet man diese Art von Mehrweg-Kugelhähnen oft in Verbindung mit elektrischen oder pneumatischen Antrieben. Hiermit lassen sich Medien wie Wasser, Druckluft oder Gase professionell mischen und verteilen oder Seitenkanäle abdichten. Welche Schaltstellungen es bei L- und- T-Bohrungen gibt, zeigt die folgende Grafik:
Funktionsweise L-Bohrung
Ein Kugelhahn mit L-Bohrung ist ideal um ein Medium zu verteilen bzw. umzuleiten. Die Schaltmöglichkeiten per 90-Grad-Drehung sind hier allerdings begrenzt.
Funktionsweise T-Bohrung
Bei einem Kugelhahn mit T-Bohrung lassen sich bis zu vier Schaltstellungen erreichen. In der Regel erhalten Sie T-Kugelhähne ab Werk in Stellung T1. Die Stellung lässt sich durch Demontage des Handhebels leicht verändern.
Sie haben Fragen zu unserer umfangreichen Auswahl an Kugelhähnen, suchen ein nicht aufgeführtes Gerät oder benötigen dringend eine individuelle Fachberatung? Dann kontaktieren Sie uns einfach bequem per Mail unter info@druckluft-fachhandel.de – wir nehmen uns gerne für Sie Zeit.
