Sonstige Druckschalter
DF Druckluft-Fachhandel GmbH: Wir bieten Ihnen Druckschalter für Druckluft in Standardausführung mit Öffner- Schließer bzw. Wechselkontakt-Funktion. Zusätzlich finden Sie hier Vakuum-Druckschalter - bitte beachten Sie die Kategorisierung auf der rechten Seite.
- Kompressoren
-
Druckluftzubehör
- Druckschalter Kompressor
- Schlauchkupplungen
- Rohrleitungen und Zubehör
- Schläuche und Zubehör
- Verschraubungen und Verbinder
- Blaspistolen
- Wartungsgeräte
- Manometer & Thermometer
- Sichere Druckluft
- Sicherheitsventile
- Ventile & Absperrorgane
- Vakuumtechnik
- Wartungsprodukte
- weiteres Druckluft-Zubehör
- Werkzeuge
- Ersatzteile
- Aufbereitung
- Messtechnik
- Marken
- Angebote
- Unternehmen
- Info-Center
- Service
Filter
–
sonstige Druckschalter - Seite 2
sonstige Druckschalter - Seite 3
sonstige Druckschalter - Seite 4
sonstige Druckschalter - Seite 5
sonstige Druckschalter - Seite 6
sonstige Druckschalter - Seite 7
sonstige Druckschalter - Seite 8
sonstige Druckschalter - Seite 9
sonstige Druckschalter - Seite 10
sonstige Druckschalter - Seite 11
%
Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)1 - 10AußengewindeG 1/4"WerkstoffStahl verzinktÜberdrucksicher bis (bar)20Schaltleistung* (mA)max. 5000 mA (AC/DC)Betriebsspannung (V)0 bis 42 V (AC/DC)H (mm)49SchutzkappeDRSB SCHUTZKAPPEGewicht65 g / Stk.
%

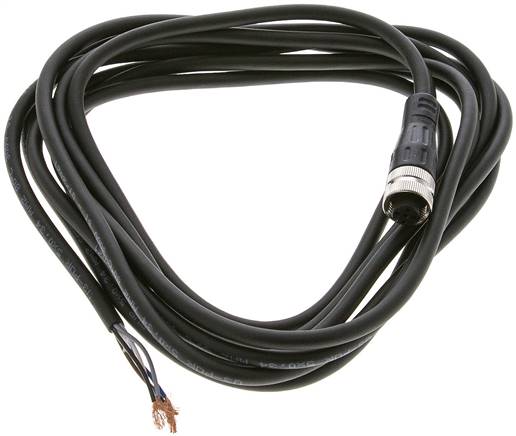

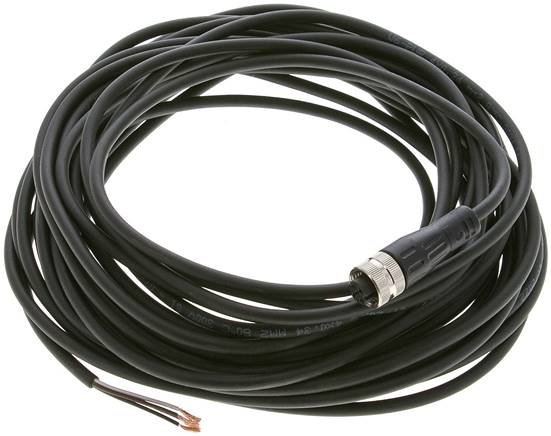

Beschreibung:Vorkonfektionierte Verbindungsleitungen mit einerseits M 12-Buchse (M 12 x 1 Innengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig) und andererseits losen Kabelenden oder M 12-Stecker (M 12 x 1 Außengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig)Temperaturbereich:-25°C bis +90°CSpannung:max. 60 V AC/DC, max. 4 ASchutzart:IP 67Kabel:PUR-Kabel, 4 oder 5 x 0,34 mm² (nur für statische Anwendungen)Kabelbelegung:Pin 1 - braun, Pin 2 - weiß, Pin 3 - blau, Pin 4 - schwarz, Pin 5 - grau (nur bei 5-adrig belegt)Verwendung:Diese Kabel werden bevorzugt für den Anschluss von elektronischen Druckschaltern, induktiven Näherungsschaltern, Fotoschaltern oder als Spannungsversorgung von Ventilinseln / Ventilterminals verwendet. Die 5-polige Buchse passt auf M 12-Stecker mit 5 und 4 Pins.Weitere Eigenschaften:BauformgeradeKabelende 1M 12-Buchse (A-codiert)Kabelende 25 lose Kabelenden (Pin 1 bis 5)Kabellänge (m)10Anzahl Adern5Gewicht370 g / Stk.
%
Beschreibung:Vorkonfektionierte Verbindungsleitungen mit einerseits M 12-Buchse (M 12 x 1 Innengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig) und andererseits losen Kabelenden oder M 12-Stecker (M 12 x 1 Außengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig)Temperaturbereich:-25°C bis +90°CSpannung:max. 60 V AC/DC, max. 4 ASchutzart:IP 67Kabel:PUR-Kabel, 4 oder 5 x 0,34 mm² (nur für statische Anwendungen)Kabelbelegung:Pin 1 - braun, Pin 2 - weiß, Pin 3 - blau, Pin 4 - schwarz, Pin 5 - grau (nur bei 5-adrig belegt)Verwendung:Diese Kabel werden bevorzugt für den Anschluss von elektronischen Druckschaltern, induktiven Näherungsschaltern, Fotoschaltern oder als Spannungsversorgung von Ventilinseln / Ventilterminals verwendet. Die 5-polige Buchse passt auf M 12-Stecker mit 5 und 4 Pins.Weitere Eigenschaften:BauformgeradeKabelende 1M 12-Buchse (A-codiert)Kabelende 24 lose Kabelenden (Pin 1 bis 4)Kabellänge (m)10Anzahl Adern4Gewicht300 g / Stk.
%
Beschreibung:Vorkonfektionierte Verbindungsleitungen mit einerseits M 12-Buchse (M 12 x 1 Innengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig) und andererseits losen Kabelenden oder M 12-Stecker (M 12 x 1 Außengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig)Temperaturbereich:-25°C bis +90°CSpannung:max. 60 V AC/DC, max. 4 ASchutzart:IP 67Kabel:PUR-Kabel, 4 oder 5 x 0,34 mm² (nur für statische Anwendungen)Kabelbelegung:Pin 1 - braun, Pin 2 - weiß, Pin 3 - blau, Pin 4 - schwarz, Pin 5 - grau (nur bei 5-adrig belegt)Verwendung:Diese Kabel werden bevorzugt für den Anschluss von elektronischen Druckschaltern, induktiven Näherungsschaltern, Fotoschaltern oder als Spannungsversorgung von Ventilinseln / Ventilterminals verwendet. Die 5-polige Buchse passt auf M 12-Stecker mit 5 und 4 Pins.Weitere Eigenschaften:BauformabgewinkeltKabelende 1M 12-Buchse (A-codiert)Kabelende 25 lose Kabelenden (Pin 1 bis 5)Kabellänge (m)5Anzahl Adern5Gewicht195 g / Stk.
%
Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25°C bis +85°C
Rückschaltdifferenz:
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%
Weitere Eigenschaften:
Ausführung
Druckschalter
Schaltertyp
Öffner
Einstellbereich (bar)
1 - 10
Außengewinde
G 1/4"
Werkstoff
Stahl verzinkt
Überdrucksicher bis (bar)
20
Schaltleistung* (mA)
max. 5000 mA (AC/DC)
Betriebsspannung (V)
0 bis 42 V (AC/DC)
H (mm)
49
Gewicht
65 g / Stk.
%

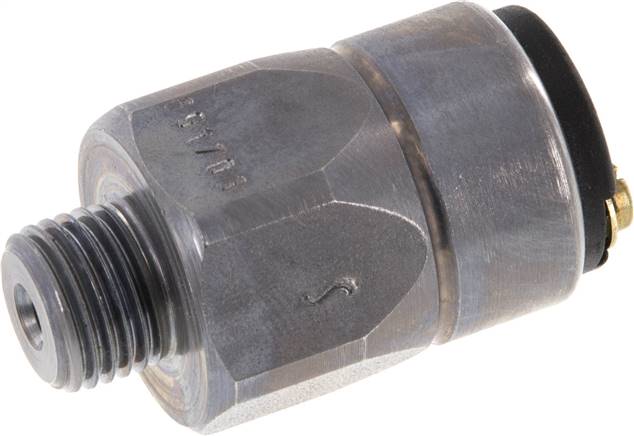

Werkstoffe:Körper: Stahl verzinkt (Vakuumschalter: Messing), Membrane: NBR (Vakuumschalter: FKM), DRSS/ DRSO 150: Kolben 1.4305 mit NBR-DichtungTemperaturbereich:-30°C bis max. +100°C (Vakuumschalter -5°C bis max. +120°C)Rückschaltdifferenz:5 - 15 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Schraubklemmen (0,1 - 1 bar & Schließer 1 - 10 bar: Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8))Medien:Hydrauliköl, Maschinenöl, Heizöl, Luft, (bedingt auch für Wasser geeignet)Weitere Eigenschaften:AusführungVakuumschalterSchaltertypSchließerEinstellbereich (bar)-0,95 bis -0,2GewindeG 1/8 (IG)WerkstoffMessingÜberdrucksicher bis (bar)20Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Elektrischer AnschlussSchraubklemmenSchutzkappeDRSS SCHUTZKAPPETemperaturbereich (°C)-5 bis +120Gewicht145 g / Stk.
%

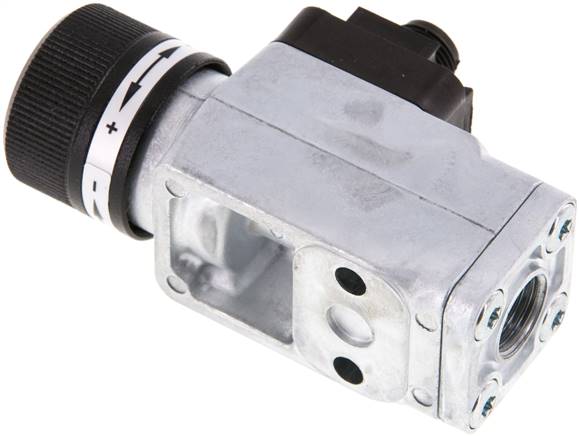

Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungDruckschalterAnschlusstypFlanschEinstellbereich (bar)0,2 - 2FlanschanschlussØ 5,3 x 20 mm Bohrungsabstand (Herion-Flansch)Überdrucksicher bis (bar)60Elektrischer AnschlussM12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) SchutzartIP 67Gewicht310 g / Stk.
%
Werkstoffe:Körper: Stahl verzinkt (Vakuumschalter: Messing), Membrane: NBR (Vakuumschalter: FKM), DRSS/ DRSO 150: Kolben 1.4305 mit NBR-DichtungTemperaturbereich:-30°C bis max. +100°C (Vakuumschalter -5°C bis max. +120°C)Rückschaltdifferenz:5 - 15 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Schraubklemmen (0,1 - 1 bar & Schließer 1 - 10 bar: Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8))Medien:Hydrauliköl, Maschinenöl, Heizöl, Luft, (bedingt auch für Wasser geeignet)Weitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)50 - 150GewindeG 1/4 (AG)Werkstoff1.4305Überdrucksicher bis (bar)600Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Elektrischer AnschlussSchraubklemmenSchutzkappeDRSS SCHUTZKAPPETemperaturbereich (°C)-30 bis +100Gewicht75 g / Stk.
18
%

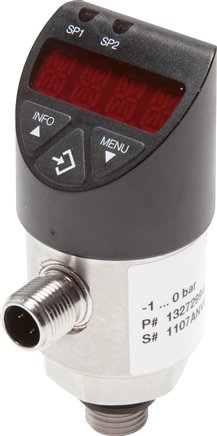

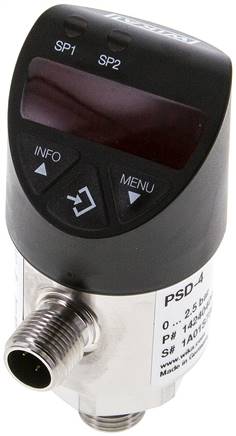

Werkstoffe:Gehäuse: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)Anzeige:4-stellige LED-Anzeige, Ziffernhöhe 9 mmTemperaturbereich:-20°C bis +80°C, Messstoff: -20°C bis +85°CSchutzart:IP 67Spannungsversorgung:15 bis 35 V (DC) VStromaufnahme:45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)Elektrischer Anschluss:M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC) mASchaltgenauigkeit:? 0,5 % der SpanneGenauigkeit zusätzlicher Analogausgang 4 - 20 mA (IEC 61298-2):? 0,5 % der SpanneAnschluss:G 1/4" (Außengewinde mit Elastomerdichtung)Lebensdauer:100 Mio. SchaltwechselMedien:Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, VakuumVorteile:•keine beweglichen Teile, daher verschleißfreie Messung, •gut ablesbare, robuste LED-Anzeige, •intuitive und schnelle Bedienung, •leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, •Gewindeanschluss mit Elastomerdichtung versehen, •ausgezeichnet mit dem IF-Product Design Award, •passwortgeschützte Menüführung, •vakuumfestOptional:IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IOHinweis:WIKA Typ PSD-4Weitere Eigenschaften:AusführungStandardEinstellbereich (bar)0 bis 25Überdrucksicher bis (bar)50,0Gewicht290 g / Stk.
%
Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungDruckschalterAnschlusstypFlanschEinstellbereich (bar)0,2 - 2FlanschanschlussØ 5,3 x 20 mm Bohrungsabstand (Herion-Flansch)Überdrucksicher bis (bar)60Elektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175SchutzartIP 65Gewicht330 g / Stk.
18
%
Werkstoffe:Gehäuse: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)Anzeige:4-stellige LED-Anzeige, Ziffernhöhe 9 mmTemperaturbereich:-20°C bis +80°C, Messstoff: -20°C bis +85°CSchutzart:IP 67Spannungsversorgung:15 bis 35 V (DC) VStromaufnahme:45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)Elektrischer Anschluss:M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC) mASchaltgenauigkeit:? 0,5 % der SpanneGenauigkeit zusätzlicher Analogausgang 4 - 20 mA (IEC 61298-2):? 0,5 % der SpanneAnschluss:G 1/4" (Außengewinde mit Elastomerdichtung)Lebensdauer:100 Mio. SchaltwechselMedien:Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, VakuumVorteile:•keine beweglichen Teile, daher verschleißfreie Messung, •gut ablesbare, robuste LED-Anzeige, •intuitive und schnelle Bedienung, •leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, •Gewindeanschluss mit Elastomerdichtung versehen, •ausgezeichnet mit dem IF-Product Design Award, •passwortgeschützte Menüführung, •vakuumfestOptional:IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IOHinweis:WIKA Typ PSD-4Weitere Eigenschaften:AusführungIO-LinkEinstellbereich (bar)0 bis 160Überdrucksicher bis (bar)320,0Gewicht290 g / Stk.
18
%
Werkstoffe:Gehäuse: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)Anzeige:4-stellige LED-Anzeige, Ziffernhöhe 9 mmTemperaturbereich:-20°C bis +80°C, Messstoff: -20°C bis +85°CSchutzart:IP 67Spannungsversorgung:15 bis 35 V (DC) VStromaufnahme:45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)Elektrischer Anschluss:M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC) mASchaltgenauigkeit:? 0,5 % der SpanneGenauigkeit zusätzlicher Analogausgang 4 - 20 mA (IEC 61298-2):? 0,5 % der SpanneAnschluss:G 1/4" (Außengewinde mit Elastomerdichtung)Lebensdauer:100 Mio. SchaltwechselMedien:Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, VakuumVorteile:•keine beweglichen Teile, daher verschleißfreie Messung, •gut ablesbare, robuste LED-Anzeige, •intuitive und schnelle Bedienung, •leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, •Gewindeanschluss mit Elastomerdichtung versehen, •ausgezeichnet mit dem IF-Product Design Award, •passwortgeschützte Menüführung, •vakuumfestOptional:IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IOHinweis:WIKA Typ PSD-4Weitere Eigenschaften:AusführungIO-LinkEinstellbereich (bar)0 bis 100Überdrucksicher bis (bar)200,0Gewicht290 g / Stk.
19
%
Werkstoffe:Gehäuse: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)Anzeige:4-stellige LED-Anzeige, Ziffernhöhe 9 mmTemperaturbereich:-20°C bis +80°C, Messstoff: -20°C bis +85°CSchutzart:IP 67Spannungsversorgung:15 bis 35 V (DC) VStromaufnahme:45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)Elektrischer Anschluss:M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC) mASchaltgenauigkeit:? 0,5 % der SpanneGenauigkeit zusätzlicher Analogausgang 4 - 20 mA (IEC 61298-2):? 0,5 % der SpanneAnschluss:G 1/4" (Außengewinde mit Elastomerdichtung)Lebensdauer:100 Mio. SchaltwechselMedien:Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, VakuumVorteile:•keine beweglichen Teile, daher verschleißfreie Messung, •gut ablesbare, robuste LED-Anzeige, •intuitive und schnelle Bedienung, •leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, •Gewindeanschluss mit Elastomerdichtung versehen, •ausgezeichnet mit dem IF-Product Design Award, •passwortgeschützte Menüführung, •vakuumfestOptional:IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IOHinweis:WIKA Typ PSD-4Weitere Eigenschaften:AusführungAnalogausgang 4 - 20 mA & IO-LinkEinstellbereich (bar)0 bis 4Überdrucksicher bis (bar)8,0
%

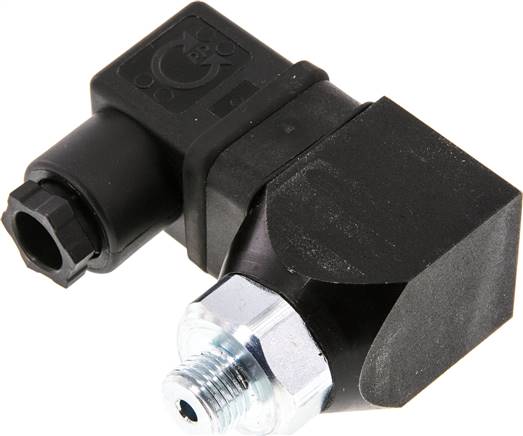

Werkstoffe:Körper: Stahl verzinkt (Vakuumschalter: Aluminium), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 bis 25 % vom eingestellten WertSchutzart:IP 65Elektrischer Anschluss:Winkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175301-803 A) (Steckfahne)Schaltertyp:WechslerMedien:Hydrauliköl, Ölemulsion, Luft, bedingt für Wasser geeignet*bei 30 V DC, **Einstellbereich >= 70 bar Ansteuerung über Kolben, Dichtung: URWeitere Eigenschaften:AusführungDruckschalterEinstellbereich (bar)10 - 70AußengewindeG 1/4"WerkstoffStahl verzinktÜberdrucksicher bis (bar)120Schaltleistung*250 V / 5 AGewicht230 g / Stk.
%

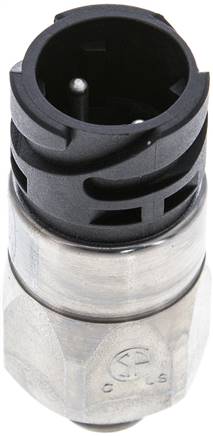

Werkstoffe:Körper: Stahl verzinkt, Dichtungen / Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 25 % vom eingestellten WertSchutzart:IP 67Elektrischer Anschluss:Bajonettkupplung DIN 72585 / ISO 15170 (Kontaktgröße 2,5 mm, 4-polig)Medien:Hydrauliköl, Maschinenöl, Heizöl, Luft, Wasser (nur Typ DRSIP)Vorteile:•Ideal für den Einsatz im Freien an Bau- oder Landmaschinen, da mit Bajonett-Kupplung eine Schutzart IP 67 erreicht wird.*bei 30 V DC, **Ansteuerung über Kolben, Dichtung: UR (Typ DRSIPS 150 und DRSIPO 150: NBR)Weitere Eigenschaften:AusführungDruckschalterSchaltertypWechslerEinstellbereich (bar)50 - 200AußengewindeG 1/4"Überdrucksicher bis (bar)300Schaltleistung42 V / 5 A*Betriebsspannung (V)0 bis 42 V (AC/DC)Gerätesteckdose (gerade)DRSIP STECKDOSEGerätesteckdose (abgewinkelt)DRSIP STECKDOSE 90Gewicht150 g / Stk.
%

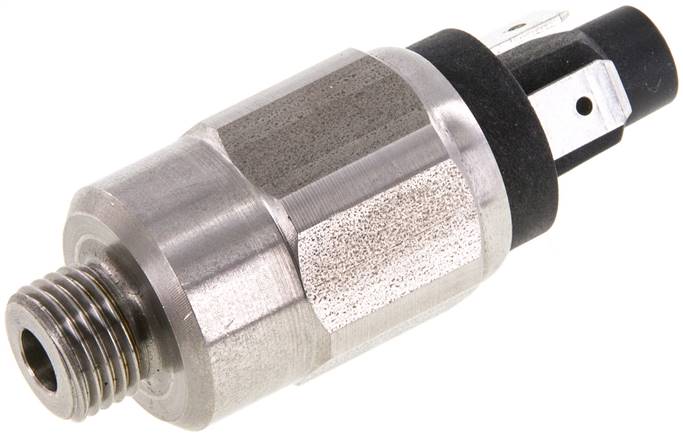

Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungDruckschalterSchaltertypWechslerEinstellbereich (bar)50 - 200AußengewindeG 1/4"WerkstoffStahl verzinktÜberdrucksicher bis (bar)300Schaltleistung* (mA)max. 5000 mA (AC/DC)Betriebsspannung (V)0 bis 42 V (AC/DC)H (mm)56SchutzkappeDRSB SCHUTZKAPPEGewicht95 g / Stk.
%

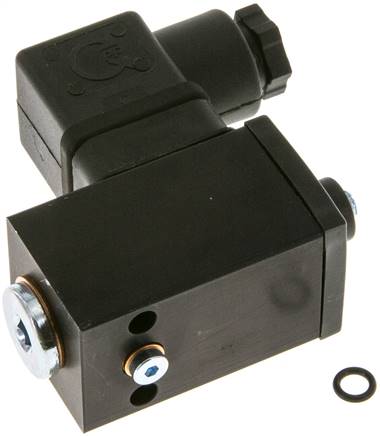

Werkstoffe:Körper: Stahl verzinkt (Typen DRS 6 B, DRS 16 B: Aluminium schwarz eloxiert), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 bis 25 % vom eingestellten WertSchutzart:IP 65Elektrischer Anschluss:Winkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175301-803 A) (Steckfahne)Schaltertyp:WechslerMedien:Luft, Hydrauliköl, Ölemulsion, bedingt für Wasser geeignet (Typen DRS 6 B, DRS 16 B: nur Luft)Hinweis:Diese Druckschalter können über Innengewinde oder über Herion-Flansch (Ø 5,3 x 20 mm Bohrungsabstand) angeschlossen werden.*bei 30 V DC, **Einstellbereich >= 70 bar Ansteuerung über Kolben, Dichtung: URWeitere Eigenschaften:AusführungDruckschalterEinstellbereich (bar)1 - 16InnengewindeG 1/4"FlanschanschlussØ 5,3 x 20 mm Bohrungsabstand (Herion-Flansch)WerkstoffAluminiumÜberdrucksicher bis (bar)25Schaltleistung*250 V / 5 AGewicht200 g / Stk.
%
Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungVakuumschalterAnschlusstypFlanschEinstellbereich (bar)-0,85 bis -0,15FlanschanschlussØ 5,3 x 20 mm Bohrungsabstand (Herion-Flansch)Überdrucksicher bis (bar)20Elektrischer AnschlussM12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) SchutzartIP 67Gewicht320 g / Stk.
%
Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungDruckschalterAnschlusstypGewindeEinstellbereich (bar)0,2 - 2GewindeanschlussG 1/4 (IG)Überdrucksicher bis (bar)60Elektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175SchutzartIP 65Gewicht320 g / Stk.
%
Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungDruckschalterAnschlusstypFlanschEinstellbereich (bar)0,5 - 8FlanschanschlussØ 5,3 x 20 mm Bohrungsabstand (Herion-Flansch)Überdrucksicher bis (bar)60Elektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175SchutzartIP 65Gewicht330 g / Stk.

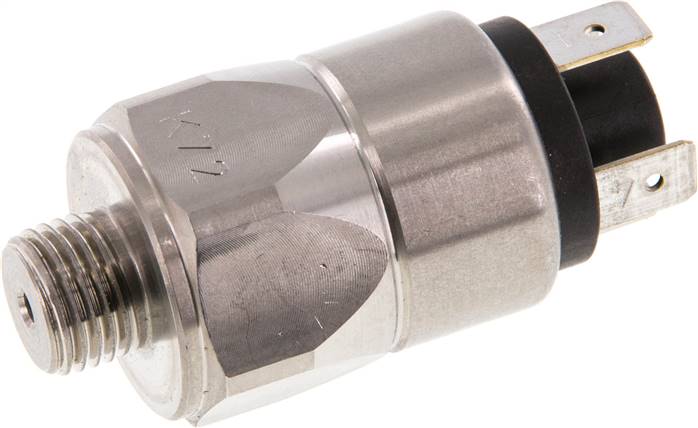

Werkstoffe:Körper: 1.4305, Dichtung und Membrane**: FKMTemperaturbereich:-5°C bis +120°CRückschaltdifferenz:10 - 30 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Schaltertyp:WechslerOptional:Membrane aus EPDM (-30°C bis max. +120°C) -EP*bei 30 V DC, **Typ DRS 200 ES Ansteuerung über KolbenWeitere Eigenschaften:AusführungDruckschalterEinstellbereich (bar)10 - 50GewindeG 1/4"DichtungswerkstoffEPDMÜberdrucksicher bis (bar)300Schaltleistung*250 V / 4 AGerätesteckdoseDRS STECKDOSEGewicht100 g / Stk.
%
Werkstoffe:Körper: Stahl verzinkt, Dichtungen / Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 25 % vom eingestellten WertSchutzart:IP 67Elektrischer Anschluss:Bajonettkupplung DIN 72585 / ISO 15170 (Kontaktgröße 2,5 mm, 4-polig)Medien:Hydrauliköl, Maschinenöl, Heizöl, Luft, Wasser (nur Typ DRSIP)Vorteile:•Ideal für den Einsatz im Freien an Bau- oder Landmaschinen, da mit Bajonett-Kupplung eine Schutzart IP 67 erreicht wird.*bei 30 V DC, **Ansteuerung über Kolben, Dichtung: UR (Typ DRSIPS 150 und DRSIPO 150: NBR)Weitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)20 - 50AußengewindeG 1/4"Überdrucksicher bis (bar)300Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Gerätesteckdose (gerade)DRSIP STECKDOSEGerätesteckdose (abgewinkelt)DRSIP STECKDOSE 90Gewicht75 g / Stk.
%
Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungDruckschalterSchaltertypWechslerEinstellbereich (bar)10 - 70AußengewindeG 1/4"WerkstoffStahl verzinktÜberdrucksicher bis (bar)120Schaltleistung* (mA)max. 5000 mA (AC/DC)Betriebsspannung (V)0 bis 42 V (AC/DC)H (mm)56SchutzkappeDRSB SCHUTZKAPPEGewicht90 g / Stk.
%

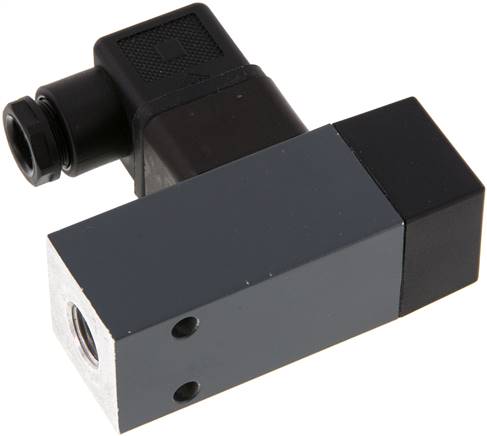

Werkstoffe:Körper: Aluminium, Membrane**: NBR (Vakuumschalter: ECO)Temperaturbereich:-20°C bis +100°CRückschaltdifferenz:10 bis 30 % vom eingestellten WertSchutzart:IP 65Elektrischer Anschluss:Bauform B1: Schraubklemmen, Bauform B2: Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-pol.)Schaltertyp:WechslerMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft*bei 30 V DC, **Einstellbereiche > 100 bar Ansteuerung über Kolben, ***Bauform B1: Seitliche Einstellschraube, Bauform B2: Die Einstellung kann nur nach Abnehmen der Schutzkappe erfolgenWeitere Eigenschaften:SchaltertypDruckschalterEinstellbereich (bar)1 - 10InnengewindeG 1/4"Bauform***B1Überdrucksicher bis (bar)200Schaltleistung*250 V / 2 AElektrischer AnschlussSchraubklemmenGewicht250 g / Stk.
Sonstige Druckschalter von namhaften Herstellern wie Riegler und Co.
Der DF Druckluft-Fachhandel bietet Ihnen eine umfangreiche Sortimentsvielfalt an Druckschaltern in unterschiedlichen Ausführungen – mit Digitalanzeigen, in Wechselkontaktausführung, mit Bajonettanschluss, anflanschbar oder als Vakuum-Druckschalter.
Zudem können Sie zwischen passendem Zubehör, wie Anschlussstecker mit Kabeln oder in Druckschalter – Anschlussstecker in Winkelform wählen.
