NEMA Druckschalter 400V bis 12 bar
Original NEMA Druckschalter 230V NE-MA mit Entlastungsventil
NEMA Druckschalter 400V max. 12 bar 4-6,3 A Expotherm 2
Druckschalter 230V Druck: 3,0-12,0 bar
Membrane für NEMA Druckschalter 400 V ca. Ø 50 mm
Membrane für NEMA Druckschalter 230 V ca. Ø 40 mm
Condor Druckschalter Typ MDR 3/11 EA Flansch 1/2
Condor Druckschalter MDR 3/11 | Alternative zu NEMA Druckschalter 400V (DF11556)
Druckschalter für Kompressoren Typ MDR 3/11 mit Entlastungsventil EV 3S und Überstromrelais R 3/10 Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter. Technische Daten: Ausführung Drehstrom Entlastungsventil EV 3S Einstellbereich 4 - 11 bar Motorschutz (Überschutzrelais) R 3/10 max. Belastung 6,3 - 10 A Ein-/Aus-Schalter ja Anschluss Flansch F4 G1/2* Schaltvermögen 7,5 kW max. Ausschaltdruck 35 bar Kontaktart Öffner (3-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 54 max. Schalthäufigkeit 120 (elektrisch) - 600 (mechanisch) * Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden. Condor Entlastungsventil EV 3 für MDR 3 Druckschalter mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung. Reduziernippel, kurze Ausführung, G 1/2 a., G 3/8 i., SW 24, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °C Technische Daten: Arbeitsdruck max. 25 bar Betriebstemperatur max. 150 °C Material Messing CW614N Innengewinde G 3/8 Außengewinde G 1/2 L1 17 mm L2 11 mm SW 24 mm Beschreibung Reduzierung G 1/2 AG auf G 3/8 IG
NEMA Druckschalter 400V max. 12 bar 2,5-4 A Expotherm 2

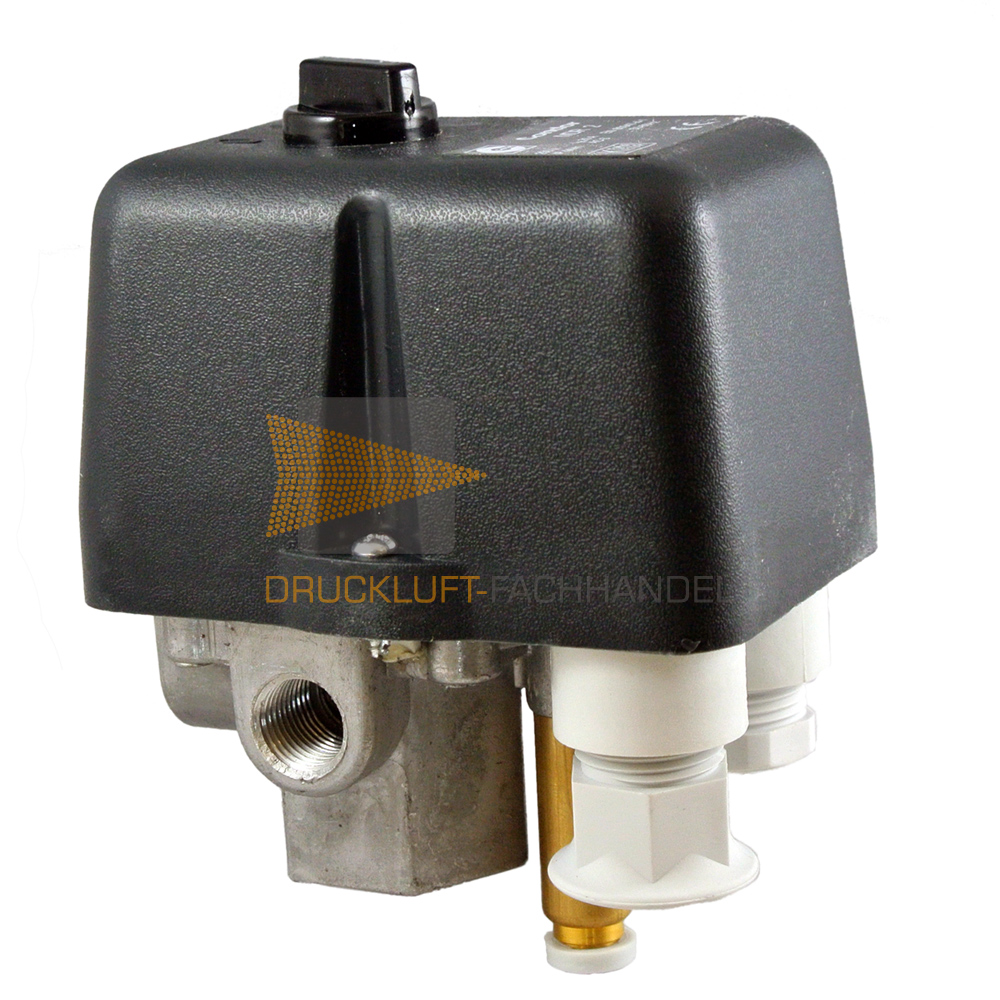

Druckschalter MDR 2/11 SL F4 mit EV2S DGKG004177
Mit 4-Wegeflansch Mit Ein-/Ausschalter Schaltdifferenz bei maximalem Ausschaltdruck bis angegebener Wert in bar Mit Anlauf-Entlastungsventil EV 2S Technische Daten Pole 2 St. Druckbereich Einstellbereich 4-12 bar Schaltdifferenz max. 3,5 bar Anschluss 4 x G1/4 Spannung 230 V
Condor Druckschalter Typ MDR 3/11 EA Flansch 1/4
mit Ein-/Aus-Schalter G1/4-Flansch-Anschluss Druckbereich 4-11 bar
Ersatzhaube Nema Druckschalter 400 V 100x63x90 DGKG460958
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen. >> Hier geht es zum Schneider Ersatzteilkatalog Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-WerkzeugeEigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!! Hier gehts zum KontaktformularWir freuen uns auf Ihre Kontaktaufnahme.
Condor Druckschalter Typ MDR 2/11
Wechselstromausführung Schaltvermögen 2,2 kW max. Ausschaltdruck 12 bar 2-polig (Öffner) nach EN 60947 Flansch 1/4" Druckbereich pAus in bar 4-12 bar
NEMA Druckschalter 400V max. 12 bar 6,3-10 A Expotherm 2
Ihr Druckschalter und seine Funktionsweise
Die Hauptfunktion von einem Druckschalter ist Motoren von Kompressoren oder auch Pumpen druckabhängig so ein- bzw. auszuschalten, dass der Druck des Mediums z. B. im Speichermedium oder Druckluftbehälter einen gewisse Ober- bzw. Untergrenze nicht beschreitet.
Dabei sind folgende Ausdrücke zu beachten:
- Der Ausschaltdruck – ist der Druckwert an der Obergrenze, bei dem der Druckschalter z. B. den Stromkreis unterbricht
- Der Einschaltdruck - ist der Druckwert an der Untergrenze. Er hat die Aufgabe den Stromkreis beispielsweise zu schließen.
Beide können manuell in einem gewissen Intervall am Druckschalter eingestellt werden. Das druckschalterbedingte Intervall, also die Differenz zwischen Einschalt- und Ausschaltdruck, wird Hysterese genannt. Mit einer Differenzverstellung können Sie diese bei jedem Druckschalter abändern.
Kompressor-Druckschalter bei DF Druckluft-Fachhandel
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche DF-Druckschalter - nur das Beste für Ihren Druckschalter Kompressor.
Beispiel zum Flansch des Druckschalters
Flansch F4 3/8“
- F4 – Druckschalter mit 4 Öffnungen/Gewinde
- 1 x 3/8“ – ein Hauptdruckanschluss mit 3/8 Zoll
- 3 x ¼“ – alle weiteren Anschlüsse mit ¼“
