Druckregler, 1.4404, G 1/4", 0,2 - 3bar (für aggressive Gase)
Durchfluss:Kv-Wert 0,5 m?/h, 700 l/min* (Messing: Kv-Wert 0,35 m?/h, 490 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet), Typ Messing: Handrad aus ABSTemperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Schalttafelgewinde:M 45 x 1,5 (Messing: M 35 x 1,5)Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglichWeitere Eigenschaften:Ausführungfür aggressive GaseWerkstoff1.4404GewindeG 1/4"Druckregelbereich (bar)0,2 - 3Eingangsdruck (bar)max. 30Befestigungswinkel EdelstahlWH 14 ESErsatzmembrane nicht rücksteuerbar, EdelstahlMEMB R14ES-NEempfohlenes ManometerMW 463 ESGewicht1,3 kg / Stk.

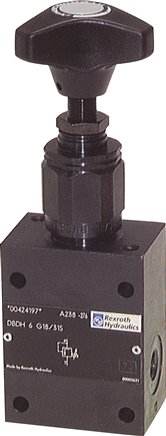

Bosch-Rexroth Druckbegrenzungsventil G 1/2",50 bar/120 l/min
Beschreibung:Die Ventile dienen zur Begrenzung eines Systemdruckes und eignen sich sowohl für Überdruckabsicherung als auch für kontinuierlichen Betrieb.Werkstoffe:Ventilgehäuse und Einschraubventil: Stahl, Handrad: Kunststoff, Dichtung: NBRTemperaturbereich:-30°C bis +80°CMedien:Hydrauliköle auf MineralölbasisWeitere Eigenschaften:AusführungBosch-RexrothNenndurchfluss (L/min)120GewindeG 1/2"Druckstufe (bar)50L1 (mm)100L2 (mm)90L3 (mm)80L4 (mm)60L5 (mm)60L6 (mm)70L7 (mm)20L8 (mm)69L9 (mm)41L10 (mm)40L11 (mm)60G1M 8D1 (mm)9,0P1G 1/2"T1G 1/2"Gewicht3,6 kg / Stk.
Hochdruck-Druckregler G 1" 1 - 20 bar
Ausführung:Kolbendruckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 60 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 2260: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 1-20 bar -20, 2-35 bar -35, 3-50 bar -50Vorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*gemesen bei P1 = 20 bar, P2 = 10 bar, Delta p = 4 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1"Druckregelbereich (bar)1 - 20Durchfluss* (L/min)5000Manometeranzeige (bar)0 - 25H (mm)257H1 (mm)51L (mm)118BefestigungswinkelBW 5560Gewicht6 kg / Stk.

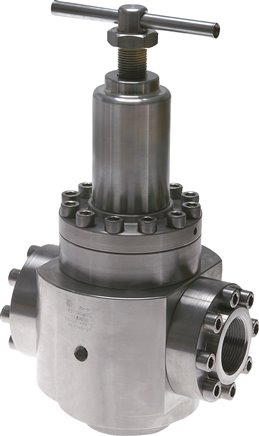

Druckregler, 1.4404, G 1-1/2", 1 - 15bar (nicht rücksteuerbar)
Durchfluss:Kv-Wert 12,6 m?/h, 15000 l/min*Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Typ Messing: Federhaube aus Aluminium, Spindel aus StahlTemperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten -NB, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **400 mm hochWeitere Eigenschaften:Ausführungnicht rücksteuerbarWerkstoff1.4404GewindeG 1-1/2"Druckregelbereich (bar)1 - 15Eingangsdruck (bar)max. 50BefestigungswinkelWH 10 ESempfohlenes ManometerMW 2563 ESGewicht22 kg / Stk.

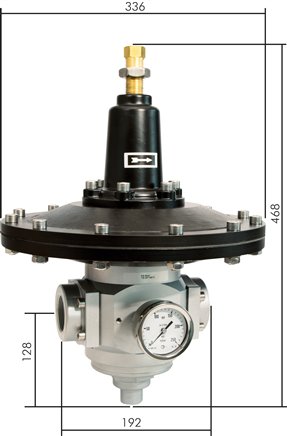

Präzisions-Druckminderer G 1-1/2", 150 - 300 mbar
Ausführung:Präzisionsdruckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Körper und Federhaube: Aluminium (Typ G 1/2": Federhaube Edelstahl), Membrane: NBR (PTFE-beschichtet), Innenteile: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CEingangsdruck:1 - 6 bar (G 1/2": 1 - 10 bar, G 1": 1 - 7 bar)Manometeranschluss:G 1/4"Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Präzisionsdruckminderer einschließlich 63 mm ManometerOptional:für Kohlendioxid (Dichtungen und Membrane aus EPDM) -CO*gemessen bei 6 bar Eingangsdruck und max. AusgangsdruckWeitere Eigenschaften:AusführungPräzisionsdruckmindererGewinde EingangG 1-1/2"Gewinde AusgangG 1-1/2"Druckregelbereich (mbar)150 - 300Durchfluss* (L/min)7000Eingangsdruck (bar)1 - 6Manometeranzeige0 - 600 mbarGewicht13 kg / Stk.

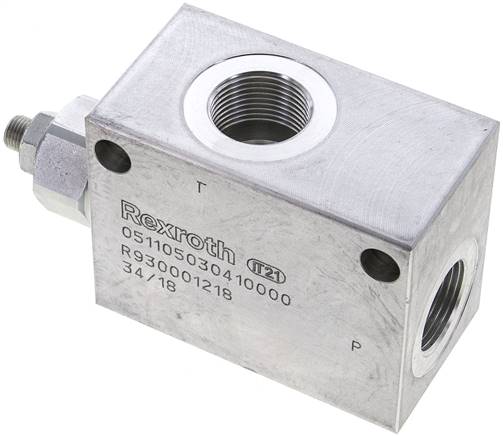

Druckbegrenzungsventil G 3/4", max. 105 bar, max. 150 l/min
Verwendung:Die Ventile dienen zur Begrenzung eines Systemdruckes und eignen sich sowohl für Überdruckabsicherung als auch für kontinuierlichen Betrieb.Werkstoffe:Ventilgehäuse: Aluminium, Einschraubventil: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CMedien:Hydrauliköle auf MineralölbasisWeitere Eigenschaften:AusführungvorgesteuertNenndurchfluss (L/min)150GewindeG 3/4"Druckstufe (bar)105Symbolz_dbvpq_150_k.epsGewicht950 g / Stk.
Druckregler, Messing, G 1/4", 0,2 - 3bar (für CO2)
Durchfluss:Kv-Wert 0,5 m?/h, 700 l/min* (Messing: Kv-Wert 0,35 m?/h, 490 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet), Typ Messing: Handrad aus ABSTemperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Schalttafelgewinde:M 45 x 1,5 (Messing: M 35 x 1,5)Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglichWeitere Eigenschaften:Ausführungfür CO2WerkstoffMessingGewindeG 1/4"Druckregelbereich (bar)0,2 - 3Eingangsdruck (bar)max. 30Befestigungswinkel EdelstahlWH 14 MSErsatzmembrane nicht rücksteuerbar, NBR/PTFE***MEMB R14MS-NBempfohlenes ManometerMW 463Gewicht1,2 kg / Stk.
Hochleistungs-Präzisionsdruckregler, G 1/4", 0,05 - 7 bar
Anwendung:Hochleistungs-Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.Ausführung:Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung), (Baureihe 2: gefasste Entlüftung durch G 3/8"-Bohrung)Werkstoffe:Körper: Zink Druckguss Z410, Membrane und Dichtungen: EPDM (Baureihe 2: NBR)Temperaturbereich:-10°C bis max. +60°C (Baureihe 2: -35°C bis max. +60°C)Eingangsdruck:max. 16 barManometeranschluss:G 1/8" (Baureihe 2: G 1/4")Schalttafelgewinde:M 12 x 1 (Baureihe 2: M 20 x 1,5)Eigenluftverbrauch:1,7 bis 2 l/minRegelgenauigkeit:? 2,5 mbarMedien:feingefilterte Druckluft (5 ?m) & neutrale Gase, ölfreiDurchfluss:900 l/min (Baureihe 2: 6500 l/min), Sekundärentlüftung: 200 l/min (Baureihe 2: 800 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite (Baureihe 2: bis 800 l/min), •hoher Durchfluss bei konstantem Druck, •feinste Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, •Baureihe 2: bis -35°C einsetzbar!, •gefasste Abluft (G 3/8") für Sekundärentlüftung (Baureihe 2)Achtung:Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.Weitere Eigenschaften:BaureiheBaureihe 1GewindeG 1/4"Druckregelbereich (bar)0,05 - 7BefestigungswinkelBW 20Temperaturbereich (°C)-10 bis +60Gewicht700 g / Stk.
Pilotgesteuerter Druckregler G 1", 0,5 - 16 bar, Standard 5, PE 40 bar
Anwendung:Pilotgesteuerte Druckregler werden eingesetzt, wenn hohe Durchflusswerte bei konstantem Druck erforderlich sind.Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Aluminium, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 8: 2 x G 1/4")Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16, abschließbar durch Zylinderschloss -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •hoher Durchfluss bei konstantem Druck, •Handrad kann durch Herunterdrücken arretiert werden.*Eingangsmanometer 0 - 25 barWeitere Eigenschaften:AusführungPilotgesteuerter DruckreglerBaureiheStandard 5GewindeG 1"Druckregelbereich (bar)0,5 - 16Durchfluss (L/min)15000Eingangsdruck (bar)max. 40Manometeranzeige (bar)0 - 25H (mm)177H1 (mm)129L (mm)117BefestigungswinkelBW 50Gewicht2 kg / Stk.

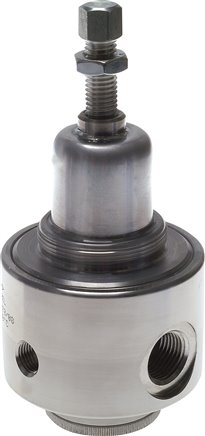

Druckregler, 1.4404, G 1/2", 0,1 - 1,5bar (für aggressive Gase)
Durchfluss:Kv-Wert 1,8m?/h, 2200 l/min* (Messing: Kv-Wert 1 m?/h, 1500 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet)Temperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Schalttafelgewinde:M 50 x 1,5Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglichWeitere Eigenschaften:Ausführungfür aggressive GaseWerkstoff1.4404GewindeG 1/2"Druckregelbereich (bar)0,1 - 1,5Eingangsdruck (bar)max. 30BefestigungswinkelWH 12 ESErsatzmembrane nicht rücksteuerbar, EdelstahlMEMB R12ES-NEempfohlenes ManometerMW 2,563 ESGewicht2 kg / Stk.

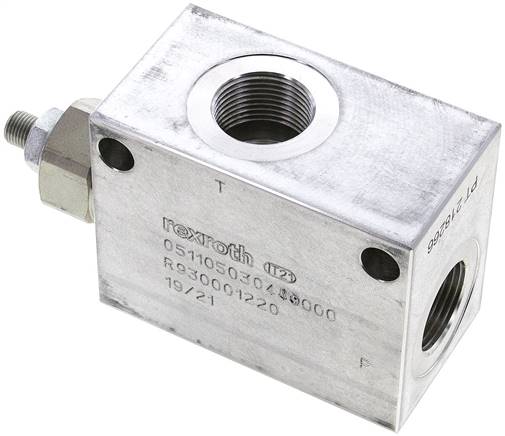

Druckbegrenzungsventil G 3/4", max. 70 bar, max. 150 l/min
Verwendung:Die Ventile dienen zur Begrenzung eines Systemdruckes und eignen sich sowohl für Überdruckabsicherung als auch für kontinuierlichen Betrieb.Werkstoffe:Ventilgehäuse: Aluminium, Einschraubventil: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CMedien:Hydrauliköle auf MineralölbasisWeitere Eigenschaften:AusführungvorgesteuertNenndurchfluss (L/min)150GewindeG 3/4"Druckstufe (bar)70Symbolz_dbvpq_150_k.epsGewicht950 g / Stk.

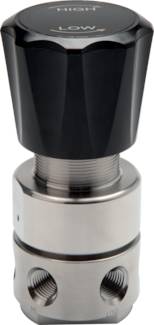

Hochdruck-Druckminderer, NPT 1/4", 0,1 - 1,7 bar, 1.4404
Ausführung:Druckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Gehäuse: Messing oder Edelstahl, Innenteile: Edelstahl, Federhaube: Messing vernickelt oder Edelstahl, Drehknopf: PA, Ventilsitz: PFA, Schalttafelmutter: Messing vernickeltTemperaturbereich:-40°C bis +75°C (Typ 414 bar: -25°C bis +75°C)Manometeranschluss:2 x NPT 1/4" (für Eingangs- und Ausgangsdruck)Schalttafelgewinde:UN 1-5/16"-20 (Ø 33,4)Medien:Druckluft, Stickstoff, Sauerstoff*, Wasserstoff, Helium, (Typ 300 bar: zusätzlich Kohlendioxid)Lieferumfang:Druckminderer ohne Manometer und Schalttafelmutter (Verschlussstopfen zum Verschließen der Manometeranschlüsse liegen der Lieferung bei)*Sauerstoff max. 200 bar, **gemessen bei maximalem Eingangsdruck und maximalem AusgangsdruckWeitere Eigenschaften:Werkstoff1.4404GewindeNPT 1/4"Druckregelbereich (bar)0,1 - 1,7Durchfluss** (L/min)500Eingangsdruck* (bar)max. 300Schalttafelmutter Messing vernickeltSM DR 14 HDTemperaturbereich (°C)-40 bis +75Gewicht1 kg / Stk.
Druckregler, Messing, G 1/2", 2 - 30bar (Standard)
Durchfluss:Kv-Wert 1,8m?/h, 2200 l/min* (Messing: Kv-Wert 1 m?/h, 1500 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet)Temperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Schalttafelgewinde:M 50 x 1,5Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglichWeitere Eigenschaften:AusführungStandardWerkstoffMessingGewindeG 1/2"Druckregelbereich (bar)2 - 30Eingangsdruck (bar)max. 50BefestigungswinkelWH 12 ESempfohlenes ManometerMW 4063Gewicht2 kg / Stk.
Hochleistungs-Präzisionsdruckregler, G 1/4", 0,05 - 3 bar
Anwendung:Hochleistungs-Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.Ausführung:Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung), (Baureihe 2: gefasste Entlüftung durch G 3/8"-Bohrung)Werkstoffe:Körper: Zink Druckguss Z410, Membrane und Dichtungen: EPDM (Baureihe 2: NBR)Temperaturbereich:-10°C bis max. +60°C (Baureihe 2: -35°C bis max. +60°C)Eingangsdruck:max. 16 barManometeranschluss:G 1/8" (Baureihe 2: G 1/4")Schalttafelgewinde:M 12 x 1 (Baureihe 2: M 20 x 1,5)Eigenluftverbrauch:1,7 bis 2 l/minRegelgenauigkeit:? 2,5 mbarMedien:feingefilterte Druckluft (5 ?m) & neutrale Gase, ölfreiDurchfluss:900 l/min (Baureihe 2: 6500 l/min), Sekundärentlüftung: 200 l/min (Baureihe 2: 800 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite (Baureihe 2: bis 800 l/min), •hoher Durchfluss bei konstantem Druck, •feinste Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, •Baureihe 2: bis -35°C einsetzbar!, •gefasste Abluft (G 3/8") für Sekundärentlüftung (Baureihe 2)Achtung:Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.Weitere Eigenschaften:BaureiheBaureihe 2GewindeG 1/4"Druckregelbereich (bar)0,05 - 3BefestigungswinkelBW 30Temperaturbereich (°C)-35 bis +60Gewicht1,5 kg / Stk.

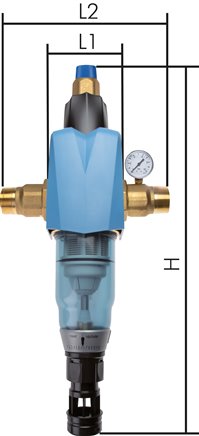

Rückspülfilter/Druckminderer f. Trinkwasser, R 1-1/2", DVGW
Ausführung:Kombinierte Station zur Druckregelung und Filtration (DVGW bauteilgeprüft) von Trink- und Betriebswasser sowie von chemiekalienfreiem Kühlwasser von Durchlaufkühlungen (kein Kreislaufwasser). Schützt die Rohrleitungen und die daran angeschlossenen Systemteile vor Funktionsstörungen und Korrosionsschäden durch im Wasser mitgeführte Fremdpartikel wie Rostteilchen, Späne, Sand, Hanf etc. Die Reinigung des Filterelements erfolgt durch manuelles Rückspülen (Ausspülen der Schmutzpartikel) in regelmäßigen Intervallen. Der ausgespülte Schmutz und das Spülwasser kann über einen Schlauch oder ein HT-Rohr abgeleitet werden.Werkstoffe:Körper: Messing, Siebtasse: klarer Spezialkunststoff, Federhaube: Kunststoff mit Einstellskala für SolldruckTemperaturbereich:+5°C bis +40°C (Medium +5°C bis +30°C)Eingangsdruck:2 bis 16 barManometeranschluss:G 1/4"Porenweite im Filter:90 ?mSpülwasseranschluss:Schlauchtülle 13 mm bzw. HT-Rohr Ø 50 mmMedien:Trinkwasser und Betriebswasser sowie chemikalienfreies Wasser für verschiedenste industrielle Anwendungen (kein Kreislaufwasser)*bei Delta p = 0,2 bar, **im Lieferumfang enthaltenWeitere Eigenschaften:GewindeR 1-1/2"max. Durchfluss* (L/min)150Druckregelbereich (bar)2 - 6DN (mm)40L1 (mm)125L2 Standard (mm)240L2 mit Kurzverschraubung** (mm)nicht verfügbarH (mm)500Ersatzfiltereinsatz 90 ?mFWR EF 11220ErsatzfiltertasseFWR EG 11220Gewicht11 kg / Stk.
Pilotgesteuerter Druckregler, abschließbar G 3/4", 0,5 - 16 bar, Standard 5, PE 40 bar
Anwendung:Pilotgesteuerte Druckregler werden eingesetzt, wenn hohe Durchflusswerte bei konstantem Druck erforderlich sind.Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Aluminium, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 8: 2 x G 1/4")Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16, abschließbar durch Zylinderschloss -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •hoher Durchfluss bei konstantem Druck, •Handrad kann durch Herunterdrücken arretiert werden.*Eingangsmanometer 0 - 25 barWeitere Eigenschaften:AusführungPilotgesteuerter Druckregler, abschließbarBaureiheStandard 5GewindeG 3/4"Druckregelbereich (bar)0,5 - 16Durchfluss (L/min)15000Eingangsdruck (bar)max. 40Manometeranzeige (bar)0 - 25H (mm)177H1 (mm)129L (mm)117BefestigungswinkelBW 50

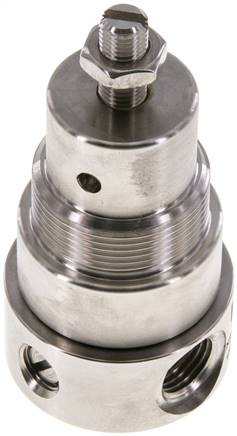

Druckregler, 1.4404, G 1/4", 0,2 - 3bar (nicht rücksteuerbar), BG 014
Durchfluss:Kv-Wert 0,2 m?/h, 350 l/min* (Typ Messing 330 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet)Temperaturbereich:-20°C bis +80°CEingangsdruck:max. 30 barMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser (mit Option -CO: CO2 (nur für Typ Messing))Manometeranschluss:G 1/8"Schalttafelgewinde:M 30 x 1,5Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglich.Weitere Eigenschaften:Ausführungnicht rücksteuerbarWerkstoff1.4404GewindeG 1/4"Druckregelbereich (bar)0,2 - 3Befestigungswinkel inkl. Muttern aus 1.4436WH 014 ESBefestigungswinkel aus StahlWHM 30Muttern aus MessingSM 1Ersatzmembrane rücksteuerbar**MEMB R014ESErsatzmembrane nicht rücksteuerbar**MEMB R014ES-NBempfohlenes ManometerMW 440 ESGewicht350 g / Stk.

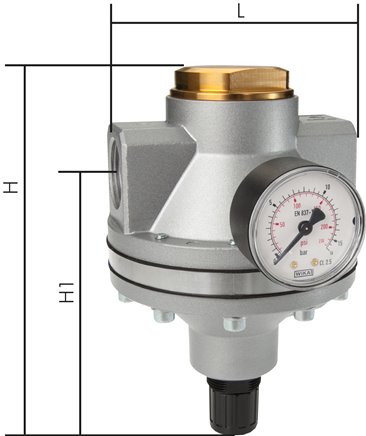

Pilotgesteuerter Druckregler, abschließbar G 3/4", 0,2 - 6 bar, Standard 5, PE 40 bar
Anwendung:Pilotgesteuerte Druckregler werden eingesetzt, wenn hohe Durchflusswerte bei konstantem Druck erforderlich sind.Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Aluminium, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 8: 2 x G 1/4")Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16, abschließbar durch Zylinderschloss -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •hoher Durchfluss bei konstantem Druck, •Handrad kann durch Herunterdrücken arretiert werden.*Eingangsmanometer 0 - 25 barWeitere Eigenschaften:AusführungPilotgesteuerter Druckregler, abschließbarBaureiheStandard 5GewindeG 3/4"Druckregelbereich (bar)0,2 - 6Durchfluss (L/min)15000Eingangsdruck (bar)max. 40Manometeranzeige (bar)0 - 10H (mm)177H1 (mm)129L (mm)117BefestigungswinkelBW 50Gewicht2,9 kg / Stk.

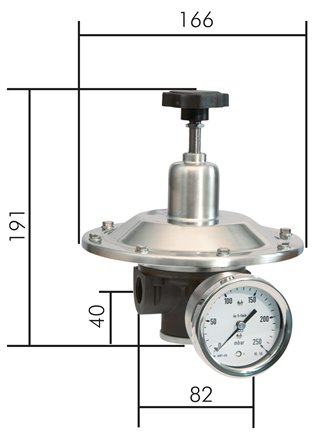

Präzisions-Druckminderer G 1/2", 10 - 400 mbar
Ausführung:Präzisionsdruckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Körper und Federhaube: Aluminium (Typ G 1/2": Federhaube Edelstahl), Membrane: NBR (PTFE-beschichtet), Innenteile: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CEingangsdruck:1 - 6 bar (G 1/2": 1 - 10 bar, G 1": 1 - 7 bar)Manometeranschluss:G 1/4"Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Präzisionsdruckminderer einschließlich 63 mm ManometerOptional:für Kohlendioxid (Dichtungen und Membrane aus EPDM) -CO*gemessen bei 6 bar Eingangsdruck und max. AusgangsdruckWeitere Eigenschaften:AusführungPräzisionsdruckmindererGewinde EingangG 1/2"Gewinde AusgangG 1/2"Druckregelbereich (mbar)10 - 400Durchfluss* (L/min)1000Eingangsdruck (bar)1 - 10Manometeranzeige0 - 600 mbarBefestigungswinkelRPM WGewicht1,4 kg / Stk.
Druckbegrenzungsventil G 1/2", max. 50 bar, max. 80 l/min
Verwendung:Die Ventile dienen zur Begrenzung eines Systemdruckes und eignen sich sowohl für Überdruckabsicherung als auch für kontinuierlichen Betrieb.Werkstoffe:Ventilgehäuse: Aluminium, Einschraubventil: Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CMedien:Hydrauliköle auf MineralölbasisWeitere Eigenschaften:AusführungdirektgesteuertNenndurchfluss (L/min)80GewindeG 1/2"Druckstufe (bar)50Symbolz_dbvpq_3080_k.epsGewicht750 g / Stk.
Druckregler, 1.4404, G 1-1/2", 0,5 - 8bar (nicht rücksteuerbar)
Durchfluss:Kv-Wert 12,6 m?/h, 15000 l/min*Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Typ Messing: Federhaube aus Aluminium, Spindel aus StahlTemperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten -NB, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **400 mm hochWeitere Eigenschaften:Ausführungnicht rücksteuerbarWerkstoff1.4404GewindeG 1-1/2"Druckregelbereich (bar)0,5 - 8Eingangsdruck (bar)max. 30BefestigungswinkelWH 10 ESempfohlenes ManometerMW 1063 ESGewicht17 kg / Stk.
Pilotgesteuerter Druckregler G 1-1/2", 0,2 - 6 bar, Standard 7, PE 40 bar
Anwendung:Pilotgesteuerte Druckregler werden eingesetzt, wenn hohe Durchflusswerte bei konstantem Druck erforderlich sind.Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Aluminium, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 8: 2 x G 1/4")Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16, abschließbar durch Zylinderschloss -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •hoher Durchfluss bei konstantem Druck, •Handrad kann durch Herunterdrücken arretiert werden.*Eingangsmanometer 0 - 25 barWeitere Eigenschaften:AusführungPilotgesteuerter DruckreglerBaureiheStandard 7GewindeG 1-1/2"Druckregelbereich (bar)0,2 - 6Durchfluss (L/min)31500Eingangsdruck (bar)max. 40Manometeranzeige (bar)0 - 10H (mm)190H1 (mm)138L (mm)119BefestigungswinkelBW 50Gewicht2,1 kg / Stk.
Pilotgesteuerter Druckregler G 3/4", 0,5 - 10 bar, Standard 5, PE 40 bar
Anwendung:Pilotgesteuerte Druckregler werden eingesetzt, wenn hohe Durchflusswerte bei konstantem Druck erforderlich sind.Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Aluminium, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 8: 2 x G 1/4")Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16, abschließbar durch Zylinderschloss -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •hoher Durchfluss bei konstantem Druck, •Handrad kann durch Herunterdrücken arretiert werden.*Eingangsmanometer 0 - 25 barWeitere Eigenschaften:AusführungPilotgesteuerter DruckreglerBaureiheStandard 5GewindeG 3/4"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)15000Eingangsdruck (bar)max. 40Manometeranzeige (bar)0 - 16H (mm)177H1 (mm)129L (mm)117BefestigungswinkelBW 50Gewicht2,1 kg / Stk.

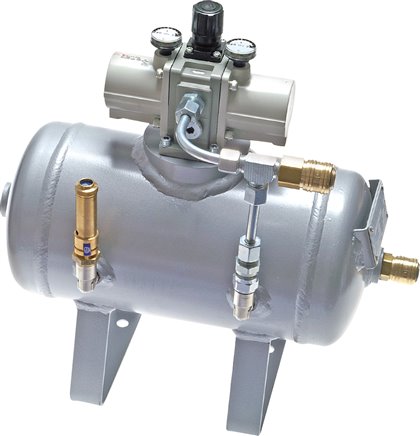

Druckübersetzer (2 : 1) bis 1.000 l/min mit 20 l -Behälter
Komplett verrohrt mit Druckluftbehälter und ManometernAnwendung:Der Druckübersetzer erhöht den Eingangsdruck auf den am angebauten Regelventil eingestellten Wert. Der Ausgangsdruck kann max. das 4- bzw. 2-fache des Eingangsdruckes betragen, jedoch nicht über den max. Ausgangsdruck. Soll ein einzelner Verbraucher (Spannzylinder etc.) mit einem höheren Druck als der Standardnetzdruck betrieben werden, so kann der Druckübersetzer den Versorgungsdruck für diesen einen Verbraucher entsprechend erhöhen. Ein eingebauter Druckregler sorgt für einen konstanten Arbeitsdruck (mit geringer Pulsation).Vorteile:Hohe Energieeinsparung und keine elektrische Energie direkt am Verbraucher notwendig. Für einen weiteren Verbraucher ist es nicht erforderlich, das gesamte Druckluftnetz höher vorzuspannen.Medien:gefilterte, ungeölte DruckluftEinbaulage:horizontalTemperaturbereich:+5°C bis +50°C*Gemessen bei 5 bar Ein- und Ausgangsdruck. Bitte beachten Sie: Je größer die am Regler eingestellte Druckerhöhung von P1 nach sekundär P2, desto geringer ist der zur Verfügung stehende Volumenstrom, z.B. der DUE 230 A erreicht bei einem Eingangsdruck von 5 bar - gewünschter Ausgangsdruck von 8 bar - 100 l sekundäre Liefermenge. Die Durchflusskennlinien stellen wir Ihnen bei Bedarf gerne zur Verfügung.Weitere Eigenschaften:Übersetzungsverhältnis max.2 : 1Ausgangsdruck (bar)2 - 10Durchflussleistung* (L/min)1.000Behälterinhalt (L)20Druckluftanschluss2 x Schnellkupplungsdose NW 10Gewicht35 kg / Stk.
