Profi-Rohrleitungssystem 12-32 mm - Seite 2
Profi-Rohrleitungssystem 12-32 mm - Seite 3
Profi-Rohrleitungssystem 12-32 mm - Seite 4
Profi-Rohrleitungssystem 12-32 mm - Seite 5
Profi-Rohrleitungssystem 12-32 mm - Seite 6
Profi-Rohrleitungssystem 12-32 mm - Seite 7
Sofort verfügbar
Einschraubtülle G 1/2"-22mm Stecknippel, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:WerkstoffKunststoffGG 1/2"D (mm)22Gewicht18 g / Stk.
Sofort verfügbar
Gewindedichtfaden, 160 mtr. (Loctite)
Weitere Eigenschaften:AusführungLoctiteGebinde (m)160Gewindebis 4"Temperaturbereich (°C)-20 bis +130Gewicht120 g / Stk.
Sofort verfügbar
27
%
Polyamid-Rohr, 22 x 18 mm, schwarz
Menge bezieht sich auf die Länge: 3 ≙ 3 m
1 Stange = 3m!
Eigenschaften:
Starres Kunststoffrohr. Bevorzugter Einsatz bei Druckluft-, Hydraulik- sowie Kunststoffleitungen. Farbe schwarz: UV-beständig.
Temperaturbereich:
-60°C bis +100°C
Shore-Härte:
72 D
Rohrlänge:
3 mtr.
Richtwerte für die Druckausnutzung bei Temperaturbelastung:
bis +20°C: 100%, +30°C: 81%, +40°C: 61%, +50°C: 50%, +60°C: 44%, +70°C: 39%, +80°C: 34%, +90°C: 31%, +100°C: 28%
Weitere Eigenschaften:
Rohr Ø außen x innen (mm)
22 x 18
Farbe
schwarz
Betriebsdruck (bar)
22
Gewicht
165 g / Stk.
Sofort verfügbar
Gerader Steckanschluss 18mm-18mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)18D1 (mm)18Gewicht27 g / Stk.
Sofort verfügbar
Wanddose mit G 3/4" (IG) und 3 Standard-Schnellkupplungen NW7,2
Werkstoffe:Körper: Kunststoff, Messing (Sicherheits-Druckknopfkupplungsdosen zusätzlich Stahl, Aluminium), Dichtung: NBRTemperaturbereich:-10°C bis +50°CBetriebsdruck:-0,95 bis 15 bar (Sicherheits-Druckknopfkupplungsdosen: 0 - 12 bar)Weitere Eigenschaften:Ausführung3 Standard-KupplungsdosenEingangsgewinde obenG 3/4"Abgang3 x Kupplungsdosen NW 7,2Gewicht440 g / Stk.
Sofort verfügbar
26
%
Polyamid-Rohr, 18 x 14 mm, schwarz
1 Stange = 3m!
Eigenschaften:
Starres Kunststoffrohr. Bevorzugter Einsatz bei Druckluft-, Hydraulik- sowie Kunststoffleitungen. Farbe schwarz: UV-beständig.
Temperaturbereich:
-60°C bis +100°C
Shore-Härte:
72 D
Rohrlänge:
3 mtr.
Richtwerte für die Druckausnutzung bei Temperaturbelastung:
bis +20°C: 100%, +30°C: 81%, +40°C: 61%, +50°C: 50%, +60°C: 44%, +70°C: 39%, +80°C: 34%, +90°C: 31%, +100°C: 28%
Weitere Eigenschaften:
Rohr Ø außen x innen (mm)
18 x 14
Farbe
schwarz
Betriebsdruck (bar)
28
Gewicht
100 g / Stk.
Sofort verfügbar
27
%
Polyamid-Rohr, 15 x 12 mm, blau
1 Stange = 3m!
Eigenschaften:
Starres Kunststoffrohr. Bevorzugter Einsatz bei Druckluft-, Hydraulik- sowie Kunststoffleitungen. Farbe schwarz: UV-beständig.
Temperaturbereich:
-60°C bis +100°C
Shore-Härte:
72 D
Rohrlänge:
3 mtr.
Richtwerte für die Druckausnutzung bei Temperaturbelastung:
bis +20°C: 100%, +30°C: 81%, +40°C: 61%, +50°C: 50%, +60°C: 44%, +70°C: 39%, +80°C: 34%, +90°C: 31%, +100°C: 28%
Weitere Eigenschaften:
Rohr Ø außen x innen (mm)
15 x 12
Farbe
blau
Betriebsdruck (bar)
25
Gewicht
65 g / Stk.
Sofort verfügbar
Rohrbefestigungsclip (1-fach) für 14 - 15mm Rohr - M6 Innengewinde
Achtung: Zubehör gleich mitbestellen!1 Stück StockschraubeWeitere Eigenschaften:Ausführung1-fachfür Rohr Ø außen (mm)14 - 15Gewicht3.7 g / Stk.
Sofort verfügbar
Wanddose (Luftweiche) G 1/2"-3 x G 1/2", Durchgangsverteilerdose
Temperaturbereich:-10°C bis +50°CVorteile:•Messingeinsätze mit Planflächen erlauben Abdichtung durch Verkleben oder Dichtring und widerstehen auch größeren QuerkräftenWeitere Eigenschaften:Bauformmit 3 AbgängenAusführungDurchgangsverteilerdoseEingangsgewinde obenG 1/2"Abgangsgewinde vorne3 x G 1/2"Durchgangsgewinde untenG 1/2"Gewicht200 g / Stk.
Sofort verfügbar
%
Demontageclip D22
Lösehilfe, für Serie »speedfit«, für Rohr Außen-ø 22 mm, POMTechnische Daten:MaterialPOMfür Rohr-Außen-Ø22 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 937. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 937 (siehe Downloads).
Sofort verfügbar
Wanddose mit G 3/4" (IG) und 2 Standard-Schnellkupplungen NW7,2
Werkstoffe:Körper: Kunststoff, Messing (Sicherheits-Druckknopfkupplungsdosen zusätzlich Stahl, Aluminium), Dichtung: NBRTemperaturbereich:-10°C bis +50°CBetriebsdruck:-0,95 bis 15 bar (Sicherheits-Druckknopfkupplungsdosen: 0 - 12 bar)Weitere Eigenschaften:Ausführung2 Standard-KupplungsdosenEingangsgewinde obenG 3/4"Abgang2 x Kupplungsdosen NW 7,2Gewicht350 g / Stk.
Sofort verfügbar

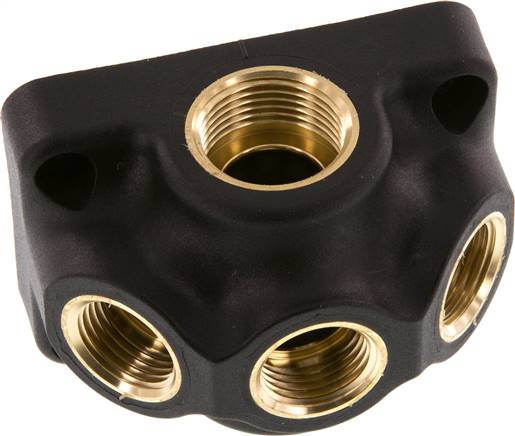

Wanddose (Luftweiche) G 3/4"-3 x G 1/2", Endverteilerdose ohne Durchgangsgewinde
Temperaturbereich:-10°C bis +50°CVorteile:•Messingeinsätze mit Planflächen erlauben Abdichtung durch Verkleben oder Dichtring und widerstehen auch größeren QuerkräftenWeitere Eigenschaften:Bauformmit 3 AbgängenAusführungEndverteilerdose ohne DurchgangsgewindeEingangsgewinde obenG 3/4"Abgangsgewinde vorne3 x G 1/2"Gewicht185 g / Stk.
Sofort verfügbar

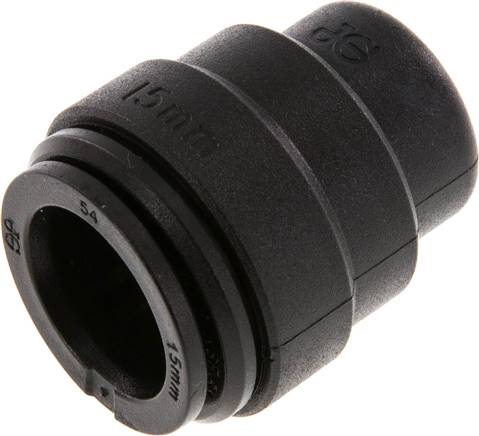

Verschlusskappe für 15mm Schläuche, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)15Gewicht11 g / Stk.
Sofort verfügbar

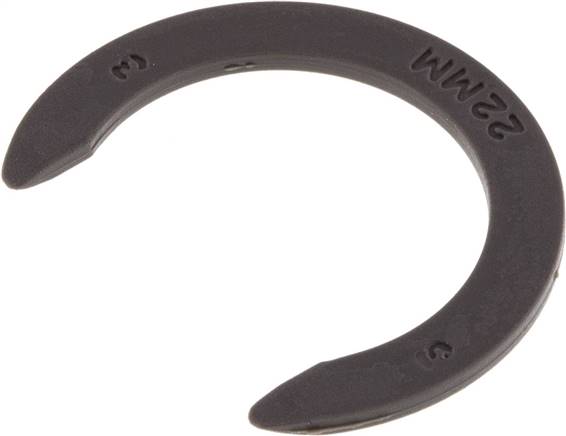

Sicherungsring für 22mm Steckanschlüsse, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)22Gewicht0.7 g / Stk.
Sofort verfügbar
Gerader Steckanschluss G 3/4"-15mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)*2-teilige Bauform, **Gewinde muss mit Dichtband oder anaerobem Dichtstoff eingedichtet werdenWeitere Eigenschaften:GG 3/4"D (mm)15Gewicht24 g / Stk.
Sofort verfügbar
Gerader Steckanschluss 15mm-15mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)15D1 (mm)15Gewicht18 g / Stk.
Sofort verfügbar
Gerader Steckanschluss G 1/2"-18mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)*2-teilige Bauform, **Gewinde muss mit Dichtband oder anaerobem Dichtstoff eingedichtet werdenWeitere Eigenschaften:GG 1/2"D (mm)18Gewicht25 g / Stk.
Sofort verfügbar
Sicherungsring für 15mm Steckanschlüsse, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)15Gewicht0.5 g / Stk.
Sofort verfügbar
Winkel-Steckanschluss 28mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)28Gewicht115 g / Stk.
Sofort verfügbar
Gerader Steckanschluss G 3/8"-15mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)*2-teilige Bauform, **Gewinde muss mit Dichtband oder anaerobem Dichtstoff eingedichtet werdenWeitere Eigenschaften:GG 3/8"D (mm)15Gewicht15 g / Stk.
Sofort verfügbar
Rohrbefestigungsclip (1-fach) für 16 - 18mm Rohr
Achtung: Zubehör gleich mitbestellen!1 Stück StockschraubeWeitere Eigenschaften:Ausführung1-fachfür Rohr Ø außen (mm)16 - 18Gewicht5 g / Stk.
Sofort verfügbar
T-Steckanschluss 28mm-28mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:D (mm)28D1 (mm)28Gewicht165 g / Stk.
Sofort verfügbar
39
%
Aluminium-Rohr, 22 x 19mm, grau (RAL 7001) pulverbeschichtet
Menge bezieht sich auf die Länge: 4 ≙ 4 m
Werkstoffe:
Aluminium, innen und außen chromatiert, außen pulverbeschichtet
Temperaturbereich:
-20°C bis +80°C
Medien:
Druckluft, Vakuum
Rohrlänge:
4 mtr.
Hinweis:
Das Rohr muss sauber abgetrennt, außen entgratet und mit einer leichten Fase versehen werden. Optimale Ergebnisse werden durch die Verwendung eines Rohrabschneiders erzielt.
Weitere Eigenschaften:
Rohr Ø außen x innen (mm)
22 x 19
Farbe
grau (RAL 7001)
Betriebsdruck (bar)
20
Gewicht
280 g / Stk.
Sofort verfügbar
19
%
DF-Schnellkupplung NW 7,2 Tülle LW 9 - 10 Stück - Messing blank
Einhandschnellkupplung mit Walzenverriegelung.
Rückschlagventil in der Kupplung, beim Kuppeln
zwangsweise entriegelt.
Technische Daten
Tülle LW 9 = für Schlauch 9 mm innenVPE = 10 StückDurchfluss nach ISO6358 1.500Nl/min (p1=6bar, Dp=1bar)
Durchflussmedium Druckluft, vorgefiltert mit 40µm
Max. Betriebsdruck (p1) 16bar
Temperaturbereich -10°C bis +90°C
Einbaulage beliebig
Durchflussrichtung Vorzugsweise Kupplung vor Stecker
Material
- Kupplung Messing - Dichtungen NBR - Federn Federstahl - Walzen Niro StahlLänge L 57 Gewindelänge i 25 Schlüsselweite SW 21Made in Germany
