Manometer in Einbauausführung bei DF Druckluft-Fachhandel GmbH. Entdecken Sie unsere umfangreiche Auswahl an Standardmanometern in Einbauausführung. Wählen Sie zwischen unterschiedlichen Bauarten und Materialien. Sie haben Fragen? Dann rufen Sie uns an - wir nehmen uns gerne für Sie Zeit!
- Kompressoren
- Druckluftzubehör
- Werkzeuge
- Ersatzteile
- Aufbereitung
- Messtechnik
- Marken
- Angebote
- Unternehmen
- Info-Center
- Service
Filter
–
Einbauausführung - Seite 2
Einbauausführung - Seite 3
Einbauausführung - Seite 4
Einbauausführung - Seite 5
29
%

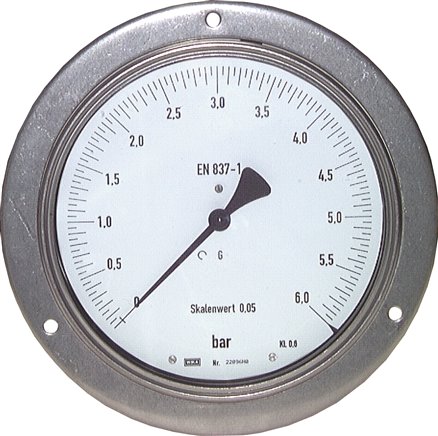

Werkstoffe:Gehäuse und Frontring: 1.4301, Messsystem: Cu-Legierung (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *, rückseitig exzentrischKlasse:0,6Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +80°CSchutzart:IP 54Hinweis:WIKA Typ 312.20Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 10 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 60Skalenteilung (bar)0,5Gewicht1,3 kg / Stk.
18
%

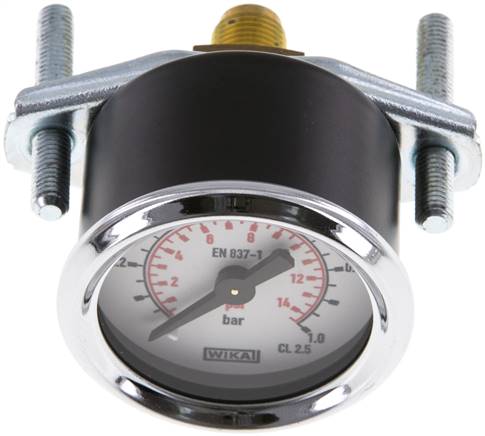

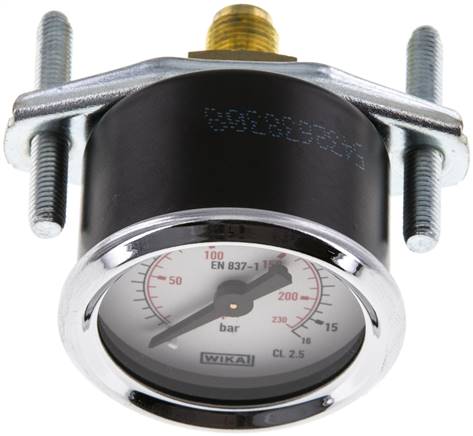

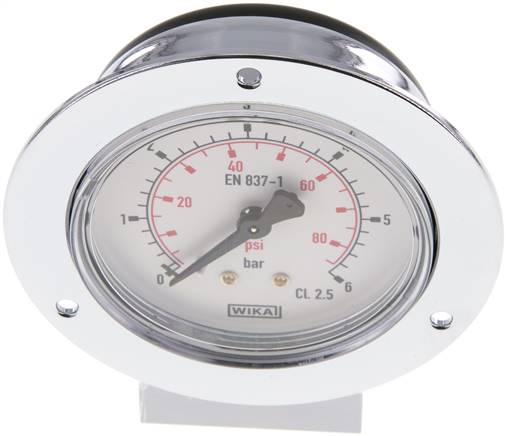

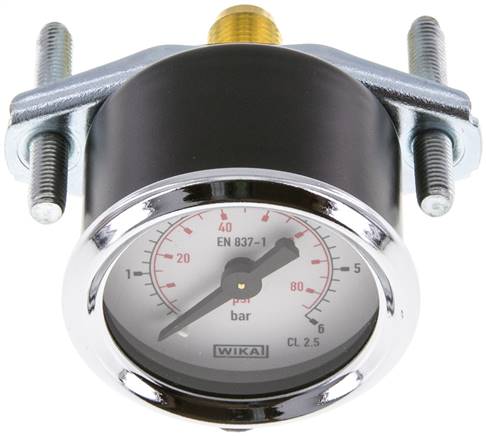

Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)50Anzeigebereich (bar)0 - 100AnschlussgewindeG 1/4 *Skalenteilung (bar)5Gewicht160 g / Stk.
23
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40Anzeigebereich (bar)0 - 40AnschlussgewindeG 1/8"Skalenteilung (bar)2Gewicht115 g / Stk.
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)-1 bis 0AnschlussgewindeG 1/4 *Skalenteilung (bar)0,05Gewicht190 g / Stk.
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)0 - 1AnschlussgewindeG 1/4 *Skalenteilung (bar)0,05Gewicht190 g / Stk.
37
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40Anzeigebereich (bar)0 - 4AnschlussgewindeG 1/4 *Skalenteilung (bar)0,2Gewicht125 g / Stk.
33
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40Anzeigebereich (bar)0 - 10AnschlussgewindeG 1/4 *Skalenteilung (bar)0,5Gewicht120 g / Stk.
18
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)50Anzeigebereich (bar)0 - 60AnschlussgewindeG 1/4 *Skalenteilung (bar)2Gewicht160 g / Stk.
31
%
Werkstoffe:Gehäuse und Frontring: 1.4301, Messsystem: Cu-Legierung (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *, rückseitig exzentrischKlasse:0,6Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +80°CSchutzart:IP 54Hinweis:WIKA Typ 312.20Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 10 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 6Skalenteilung (bar)0,05Gewicht1,3 kg / Stk.
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)0 - 1,6AnschlussgewindeG 1/4 *Skalenteilung (bar)0,05Gewicht185 g / Stk.
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)63Anzeigebereich (bar)0 - 100AnschlussgewindeG 1/4 *Skalenteilung (bar)5Gewicht195 g / Stk.
26
%
Werkstoffe:Gehäuse und Frontring: 1.4301, Messsystem: Cu-Legierung (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *, rückseitig exzentrischKlasse:0,6Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +80°CSchutzart:IP 54Hinweis:WIKA Typ 312.20Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 10 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 250Skalenteilung (bar)2Gewicht1,4 kg / Stk.
35
%
Verwendung:Mit diesem Einbausatz können Glycerinmanometer der Baureihe Robust in eine Schalttafel eingebaut und durch die Gewindestifte fixiert werden. Achtung! Bei senkrechten Manometern auf ausreichenden Einbauraum für Manometeranschluss achten!Werkstoffe:Bügel und Gewindestifte: Stahl verzinktWeitere Eigenschaften:passende ManometerMW ... 100 GLY CRGewicht105 g / Stk.
22
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem: Cu-Legierung, (Drücke >= 100 bar: 1.4404), Anschluss: Messing, Sichtscheibe: Kunststoff glasklar, Befestigungsbügel: Stahl verzinkt, rückseitigAnschlussgewinde:G 1/4" * (Ø 40: G 1/8" oder G 1/4" *), rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI (Ø 40 mit G 1/4" Anschlussgewinde: Anzeige in bar)Schutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40Anzeigebereich (bar)0 - 16AnschlussgewindeG 1/8"Skalenteilung (bar)0,5Gewicht115 g / Stk.
17
%
Werkstoffe:Gehäuse: Stahl schwarz, Frontring: Stahl verchromt, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff, glasklarAnschlussgewinde:G 1/4" *, (Ø 40: G 1/8") , rückseitig zentrischKlasse:2,5Temperaturbereich:-20°C bis +60°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 42Hinweis:WIKA Typ 111.12Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40Anzeigebereich (bar)0 - 10AnschlussgewindeG 1/8"Skalenteilung (bar)0,5Gewicht90 g / Stk.
34
%
Standardmano. mit Dreikantfrontring, Stahlblechgeh., Anschluss hinten zentrisch, G 1/8, Güteklasse 2,5, Messber. 0 - 10,0 bar, Ø40Rohrfedermanometer in Standardausführungmit Einbaufrontring, Stahlblech verchromt oder schwarz bzw.mit Dreikantfrontring, Stahlblech verchromt.Geeignet für gasförmige, flüssige, nicht hochviskose und nicht kristallisierende Messstoffe,die Kupferlegierungen nicht angreifen.Technische Daten:AnschlussG 1/8Anschlusslagehinten, zentrischDurchmesser40 mmTyp111.12Güteklasse2.5Mediumstemperatur max.60 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.60 °CGehäuseStahlblechMessgliedKupferlegierungZeigerwerkKupferlegierungSichtscheibeKunststoff glasklarMessbereich min. bar0Messbereich max. bar10Skalenteilungswert im bar-Bereich0.5 barUntere / Obere MessbereichsgrenzeÜberdruckMessbereich min. psi0Messbereich max. psi145Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 202. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 202 (siehe Downloads).
Standardmanometer Einbauausführung
Tabelle:
Ausführung | Rohrfedermanometer in Standardausführung mit Einbaufrontring, Stahlblech verchromt oder schwarz bzw. mit Dreikantfrontring, Stahlblech verchromt |
Anwendung | gasförmige, flüssige, nicht hochviskose und nicht kristallisierende Messstoffe, die Kupferlegierungen nicht angreifen |
Güteklasse | 1,6 (300/40 bis 309/63 und 319/40 bis 329/63) 2,5 (110.70 bis 110.104) |
Gehäuse | Stahlblech |
Messglied und Zeigerwerk | Kupferlegierung |
Sichtscheibe | Kunststoff glasklar |
Mediumstemperatur | max. 60 °C |
Umgebungstemperatur | -20 °C bis +60 °C |
