Befestigungswinkel BW 8040 F
Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Gehäuse: Aluminium, Behälter: Messing (DF8740 und DF8840: Aluminium), Filtereinsatz: SinterbronzeTemperaturbereich:0°C bis +90°CEingangsdruck:0 - 40 barKondensatentleerung:manuellMedien:Druckluft, neutrale Gase*gemessen bei P1 = 6 bar und 0,2 bar DruckabfallWeitere Eigenschaften:AusführungBefestigungswinkelGewicht195 g / Stk.

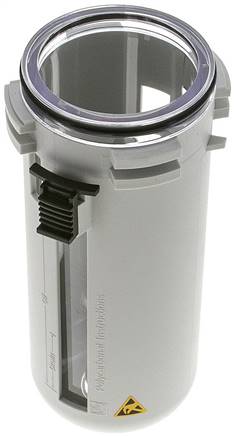

FUTURA Kunststoffbehälter , mit Schutzkorb für Öler BOL 4 F
BOL4F FUTURA Kunststoffbehälter mit Schutzkorb für ÖlerWeitere Eigenschaften:BehälterausführungKunststoffbehälter mit Schutzkorbfür BaureiheFutura 4D (mm)60,0 (Bajonett)Gewicht250 g / Stk.
MULTIFIX Ersatzfilter 0,3 µm , Multifix 2 V 38/185
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: Zink Druckguss (Baureihe 5: Aluminium) oder PolycarbonatTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Hinweis zu halbautomatischem Kondensatablass:Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Anwendung:Vorfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feine Partikel (> 0,3 ?m), die Sinterfilter ungehindert passieren können, werden hier abgeschieden. Vorfilter werden auch eingesetzt, um die Standzeit von Feinfiltern zu erhöhen.Staubabscheidung:> 0,3 ?m (99,99 %)Eingangsdruck:1,5 - 16 bar, mit Metallbehälter max. 20 bar** (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)Optional:Baureihe 0 (nur Typ FV 018), 1 & 2: Schutzkorb -S, Baureihe 2 & 4: Metallbehälter mit Sichtrohr -M, Baureihe 1, 2 & 4: automatischer Ablass -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*bei Eingangsdruck 6 bar und 0,02 bar Druckverlust, **Metallbehälter mit Ablassautomatik AM/AMNC: max. 16 barWeitere Eigenschaften:AusführungErsatzfilter 0,3 ?mBaureiheMultifix 2Gewicht115 g / Stk.

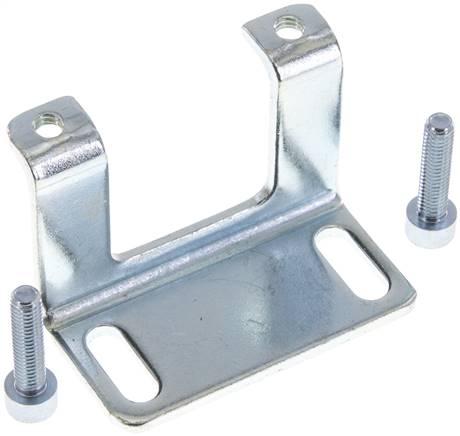

STANDARD Befestigungswinkel , Standard 3
Anwendung:Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.Werkstoffe:Körper: Zink Druckguss Z410, Kondensatbehälter: Polycarbonat, Filtereinsatz: Borsilikat MicrofaservliesTemperaturbereich:0°C bis max. +50°C (Metallbehälter bis max. +90°C)Staubabscheidung:> 0,01 ?m (99,999 %)Restölgehalt:0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)Eingangsdruck:1,5 - 16 bar (mit Metallbehälter 0 - 25 bar)Kondensatentleerung:halbautomatisch** (Metallbehälter: manuell)Medien:Druckluft, neutrale GaseOptional:Ausführung mit Schutzkorb (nicht Baureihe 5)-S, Ausführung mit Metallbehälter mit manuellem Ablass (0 - 25 bar) -M*gemessen bei P1 = 6 bar und 0,2 bar Druckabfall**Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch.Weitere Eigenschaften:AusführungBefestigungswinkelBaureiheStandard 3Temperaturbereich (°C)0 bis +90Gewicht95 g / Stk.

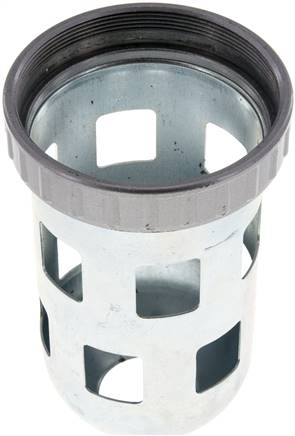

Schutzkorb f. Feinfilter, Standard 3
SCHUTZKORBDFX33 Schutzkorb f. Feinfilter, Standard 3Weitere Eigenschaften:BehälterausführungSchutzkorbfür BaureiheStandard 3D (mm)75,8 (Flansch)Gewicht290 g / Stk.
MULTIFIX Rückschlagventil, G 3/4", Multifix 2
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBRMedien:geölte und ungeölte Druckluft, neutrale GaseTemperaturbereich:-10°C bis +60°CVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Eingangsdruck:0,1 - 16 barATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUWeitere Eigenschaften:BaureiheMultifix 2Gewinde P/A (Eingang/Ausgang)G 3/4"Gewindeabgang B (oben/unten)G 1/2"Gewindeabgang C (vorne/hinten)G 1/4"Durchfluss P-A (L/min)6000Durchfluss P-B (L/min)2400Durchfluss P-C (L/min)1020H (mm)68H1 (mm)34L (mm)69BefestigungswinkelW 2KoppelpaketKP 2Gewicht750 g / Stk.

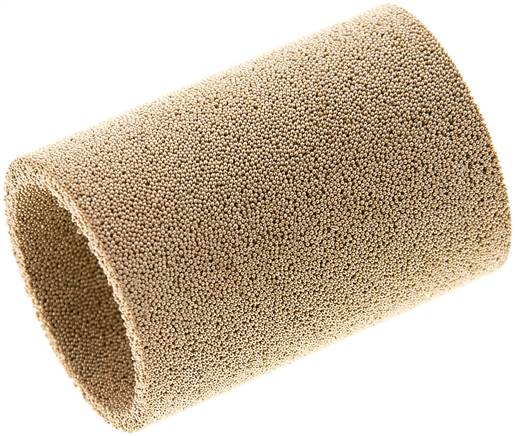

Filterelement (40 µm) für Wartungseinheit Kombi 2
FILTERKOM2-40 Filterelement (40 ?m) für Wartungseinheit Kombi 2Weitere Eigenschaften:für BaureiheKombi 2AusführungFilterelement (40 ?m)Gewicht26 g / Stk.

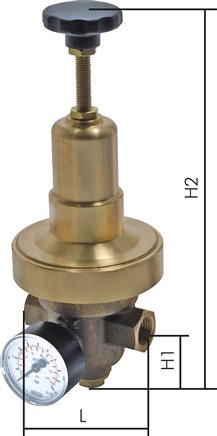

Niederdruck-Druckminderer G 1-1/2" 0,2 - 2 bar
Ausführung:Membrandruckminderer, nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Gehäuse: Rotguss, Federhaube: Pressmessing (>G 1": Grauguss), Membrane und Dichtungen: NBR / CRTemperaturbereich:-15°C bis +100°C (mit Manometer max. +60°C)Manometeranschluss:G 1/4"Medien:Druckluft, Stickstoff, neutrale und nicht brennbare Gase, Wasser und neutrale nicht klebende Flüssigkeiten, kein Dampf!Lieferumfang:Druckminderer einschließlich 50 mm Manometer*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf. Durchfluss für Luft [l/min] ca. 13,4 x kv x PEingang, wenn PAusgang < PEingang/2 (PEingang und PAusgang sind Absolutwerte in bar.)Weitere Eigenschaften:AusführungNiederdruck-DruckmindererGewindeG 1-1/2"Druckregelbereich (bar)0,2 - 2Durchfluss (kv)* (L/min)75Eingangsdruck (bar)max. 25max. Reduktionsverhältnis P1/P220 : 1Manometeranzeige (bar)0 - 2,5H1 (mm)61H2 (mm)329L (mm)108DichtungssätzeDRV 250-112 REPGewicht8 kg / Stk.
STANDARD Metallbehälter ohne Sichtrohr f. Filter, Standard 1, Kondensatablass automatisch
*nur für Filter verwendbar, **nur für Filterregler verwendbarWeitere Eigenschaften:BehälterausführungMetallbehälter ohne SichtrohrKondensatablassautomatischfür BaureiheStandard 1D (mm)44 (Flansch)Gewicht150 g / Stk.

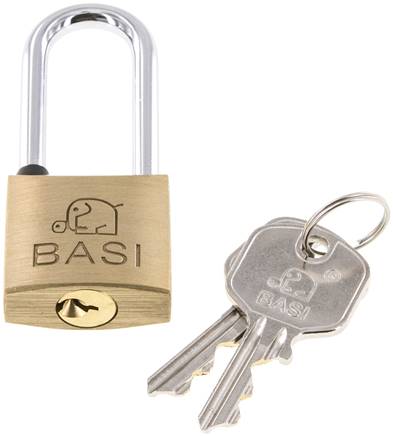

Vorhangschloss Größe 30 mit 2 Schlüsseln gleichschließend mit Schließung B, VHS 30 H-GSB
Werkstoffe:Gehäuse: Messing, Bügel: Stahl (gehärtet), Innenteile: StahlLieferumfang:Zylinder-Vorhangschloss mit 2 SchlüsselnOptional:Gleichschließend* mit Schließung A -GSA, gleichschließend* mit Schließung B -GSB*Jedes Schloß mit gleicher Artikelnummer lässt sich mit den gleichen Schlüsseln öffnen.Weitere Eigenschaften:Ausführunghoher BügelSchließungsartgleichschließend mit Schließung BS (mm)30Bügelstärke Ø (mm)5,0A (mm)16B (mm)40C (mm)32Gewicht115 g / Stk.
MULTIFIX Metallbehälter mit Sichtrohr, halbautomatisch BF 4
BFMS4 MULTIFIX Metallbehälter mit Sichtrohr, halbautomatischWeitere Eigenschaften:BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischfür BaureiheMultifix 4D (mm)60,0 (Bajonett)Gewicht750 g / Stk.

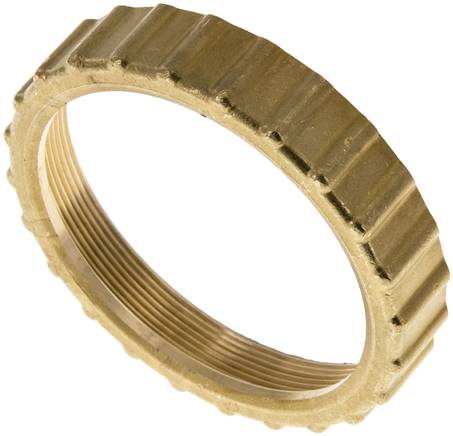

Ersatzmutter f. Feinfilter, Standard 3
MUDFX33 Ersatzmutter f. Feinfilter, Standard 3Weitere Eigenschaften:BehälterausführungErsatzmutterfür BaureiheStandard 3D (mm)75,8 (Flansch)Gewicht145 g / Stk.

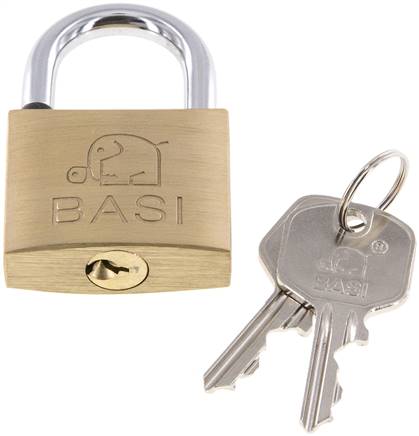

Vorhangschloss Größe 40 mit 2 Schlüsseln gleichschließend mit Schließung B, VHS 40-GSB
Werkstoffe:Gehäuse: Messing, Bügel: Stahl (gehärtet), Innenteile: StahlLieferumfang:Zylinder-Vorhangschloss mit 2 SchlüsselnOptional:Gleichschließend* mit Schließung A -GSA, gleichschließend* mit Schließung B -GSB*Jedes Schloß mit gleicher Artikelnummer lässt sich mit den gleichen Schlüsseln öffnen.Weitere Eigenschaften:AusführungStandardSchließungsartgleichschließend mit Schließung BS (mm)40Bügelstärke Ø (mm)6,0A (mm)23B (mm)24C (mm)15Gewicht165 g / Stk.
MULTIFIX Koppelpaket für Multifix 4 - Standard / Standard
Funktion:Koppelpakete ermöglichen das Verbinden von zwei Multifix-Geräten.Achtung:Nur gleiche Baureihen und Gewindegrößen lassen sich durch Koppelpakete verbinden.Weitere Eigenschaften:BaureiheMultifix 4BauformkombinationStandard / StandardGewicht165 g / Stk.
FUTURA Ersatzfilter (Aktivkohle) , Futura 2 A 38/120
Werkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch** (Aktivkohlefilter ohne Entleerung)Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0 oder Differenzdruckanzeige / Differenzdruckmanometer)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.Anwendung:Aktivkohlefilter werden für die Geruchsfilterung von Druckluft verwendet. Von der Aktivkohle werden die in der Druckluft enthaltenen Öldampfmoleküle absorbiert. Eine zusätzliche Filtertresse verhindert, dass Aktivkohlepartikel vom Luftstrom mitgerissen werden. Wir empfehlen die Vorschaltung eines Vorfilters und Feinfilters um die Standzeit zu erhöhen.Werkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:0 - 16 bar ( Baureihe 0: 0 - 12 bar)Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EURestölgehalt:0,005 mg/m? (Klasse 0 nach DIN ISO 8573-1)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.Optional:Ausführung mit Metallbehälter und Sichtrohr (Baureihe 0: ohne Sichtrohr) -M*bei Eingangsdruck 6 bar und 0,2 bar DruckverlustWeitere Eigenschaften:AusführungErsatzfilter (Aktivkohle)BaureiheFutura 2Gewicht85 g / Stk.

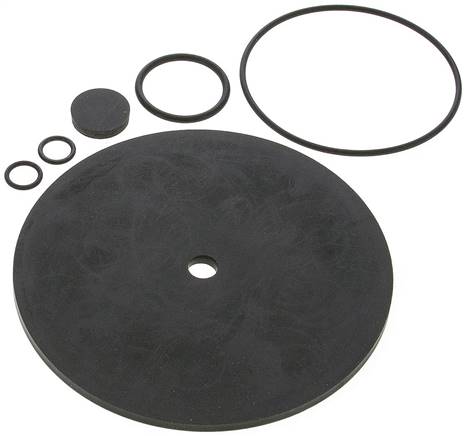

Dichtungssatz für Niederdruck-Druckminderer DRV 250-114
Ausführung:Membrandruckminderer, nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Gehäuse: Rotguss, Federhaube: Pressmessing (>G 1": Grauguss), Membrane und Dichtungen: NBR / CRTemperaturbereich:-15°C bis +100°C (mit Manometer max. +60°C)Manometeranschluss:G 1/4"Medien:Druckluft, Stickstoff, neutrale und nicht brennbare Gase, Wasser und neutrale nicht klebende Flüssigkeiten, kein Dampf!Lieferumfang:Druckminderer einschließlich 50 mm Manometer*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf. Durchfluss für Luft [l/min] ca. 13,4 x kv x PEingang, wenn PAusgang < PEingang/2 (PEingang und PAusgang sind Absolutwerte in bar.)Weitere Eigenschaften:AusführungDichtungssatz für Niederdruck-DruckmindererGewicht70 g / Stk.

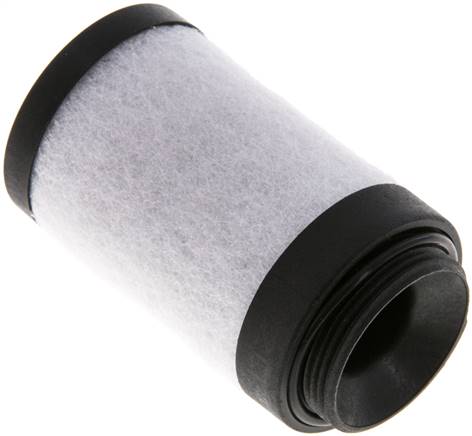

MULTIFIX Ersatzfilter 0,3 µm , Multifix 2 V 38/60
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: Zink Druckguss (Baureihe 5: Aluminium) oder PolycarbonatTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Hinweis zu halbautomatischem Kondensatablass:Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Anwendung:Vorfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feine Partikel (> 0,3 ?m), die Sinterfilter ungehindert passieren können, werden hier abgeschieden. Vorfilter werden auch eingesetzt, um die Standzeit von Feinfiltern zu erhöhen.Staubabscheidung:> 0,3 ?m (99,99 %)Eingangsdruck:1,5 - 16 bar, mit Metallbehälter max. 20 bar** (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)Optional:Baureihe 0 (nur Typ FV 018), 1 & 2: Schutzkorb -S, Baureihe 2 & 4: Metallbehälter mit Sichtrohr -M, Baureihe 1, 2 & 4: automatischer Ablass -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*bei Eingangsdruck 6 bar und 0,02 bar Druckverlust, **Metallbehälter mit Ablassautomatik AM/AMNC: max. 16 barWeitere Eigenschaften:AusführungErsatzfilter 0,3 ?mBaureiheMultifix 2Gewicht47 g / Stk.

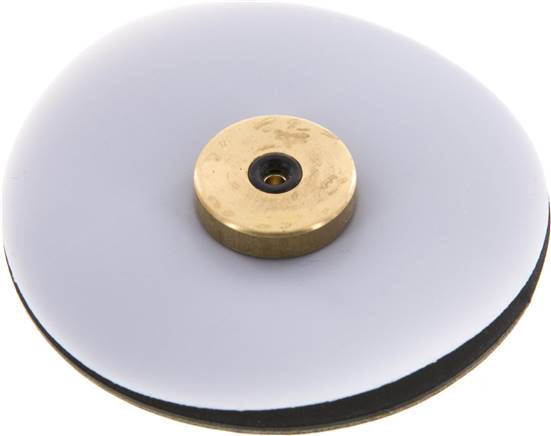

Membrane rücksteuerbar R14MS
Durchfluss:Kv-Wert 0,5 m?/h, 700 l/min* (Messing: Kv-Wert 0,35 m?/h, 490 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet), Typ Messing: Handrad aus ABSTemperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Schalttafelgewinde:M 45 x 1,5 (Messing: M 35 x 1,5)Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglichWeitere Eigenschaften:AusführungErsatzmembrane (nicht für Kolbendruckregler) aus NBR/PTFE, rEingangsdruck (bar)max. 30Gewicht26 g / Stk.
STANDARD Kunststoffbehälter f. Filter, Standard 1, Kondensatablass automatisch (drucklos geschlossen)
*nur für Filter verwendbar, **nur für Filterregler verwendbarWeitere Eigenschaften:BehälterausführungKunststoffbehälterKondensatablassautomatisch (drucklos geschlossen)für BaureiheStandard 1D (mm)44 (Flansch)SchutzkorbSCHUTZKORB DF11Gewicht105 g / Stk.
FUTURA Metallbehälter mit Sichtrohr für Öler BOLM 4 F
BOLM4F FUTURA Metallbehälter mit Sichtrohr für ÖlerWeitere Eigenschaften:BehälterausführungMetallbehälter mit Sichtrohrfür BaureiheFutura 4D (mm)60,0 (Bajonett)Gewicht750 g / Stk.

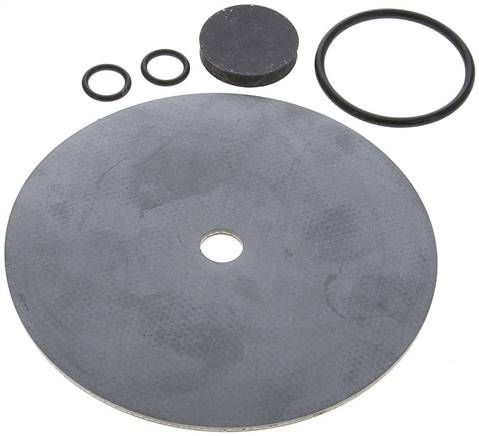

Dichtungssatz für Standard-Druckminderer DRV 200-20
Ausführung:Membrandruckminderer, nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Gehäuse: Rotguss, Federhaube: Pressmessing (>G 1": Grauguss), Membrane und Dichtungen: NBR / CRTemperaturbereich:-15°C bis +100°C (mit Manometer max. +60°C)Manometeranschluss:G 1/4"Medien:Druckluft, Stickstoff, neutrale und nicht brennbare Gase, Wasser und neutrale nicht klebende Flüssigkeiten, kein Dampf!Lieferumfang:Druckminderer einschließlich 50 mm Manometer*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf. Durchfluss für Luft [l/min] ca. 13,4 x kv x PEingang, wenn PAusgang < PEingang/2 (PEingang und PAusgang sind Absolutwerte in bar.)Weitere Eigenschaften:AusführungDichtungssatz für Standard-DruckmindererGewicht49 g / Stk.

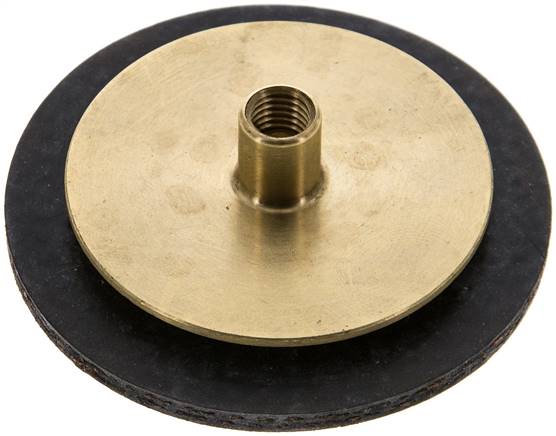

Ersatzmembrane für Wasser-Druckminderer DRW 3340 DRW3340
MEMBRANEDRW3340 Ersatzmembrane für Wasser-Druckminderer DRW 3340Weitere Eigenschaften:AusführungErsatzmembranepassend für Druckregler (0,5-6 bar)DRW 3340-6passend für Druckregler (0,5-10 bar)DRW 3340passend für Druckregler (0,5-16 bar)DRW 3340-16passend für Druckregler (0,5-25 bar)DRW 3340-25Gewicht60 g / Stk.

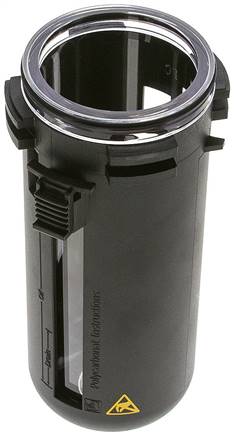

MULTIFIX Kunststoffbehälter mit Schutzkorb, halbautomatisch
BF4 MULTIFIX Kunststoffbehälter mit Schutzkorb, halbautomatischWeitere Eigenschaften:BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischfür BaureiheMultifix 4D (mm)60,0 (Bajonett)Gewicht250 g / Stk.

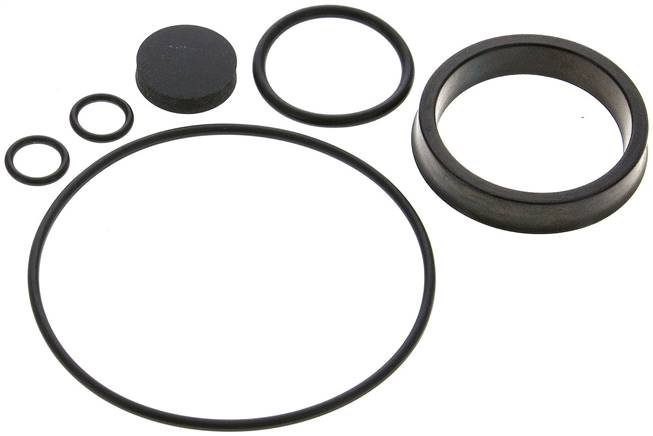

Dichtungssatz für Hochdruck-Druckminderer DRV 225-114
Ausführung:Membrandruckminderer, nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Gehäuse: Rotguss, Federhaube: Pressmessing (>G 1": Grauguss), Membrane und Dichtungen: NBR / CRTemperaturbereich:-15°C bis +100°C (mit Manometer max. +60°C)Manometeranschluss:G 1/4"Medien:Druckluft, Stickstoff, neutrale und nicht brennbare Gase, Wasser und neutrale nicht klebende Flüssigkeiten, kein Dampf!Lieferumfang:Druckminderer einschließlich 50 mm Manometer*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf. Durchfluss für Luft [l/min] ca. 13,4 x kv x PEingang, wenn PAusgang < PEingang/2 (PEingang und PAusgang sind Absolutwerte in bar.)Weitere Eigenschaften:AusführungDichtungssatz für Hochdruck-DruckmindererGewicht13 g / Stk.
