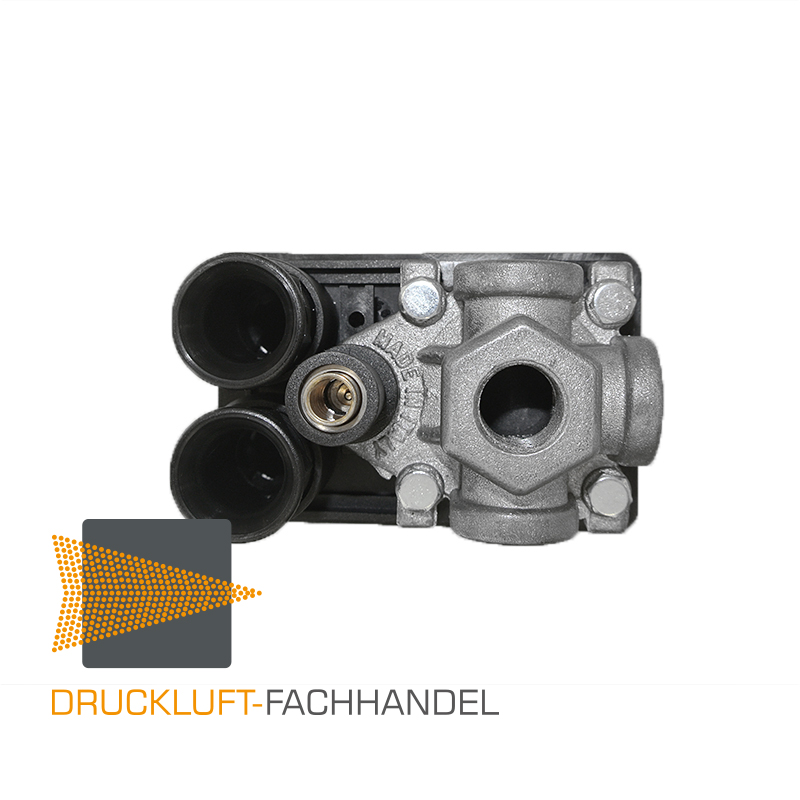

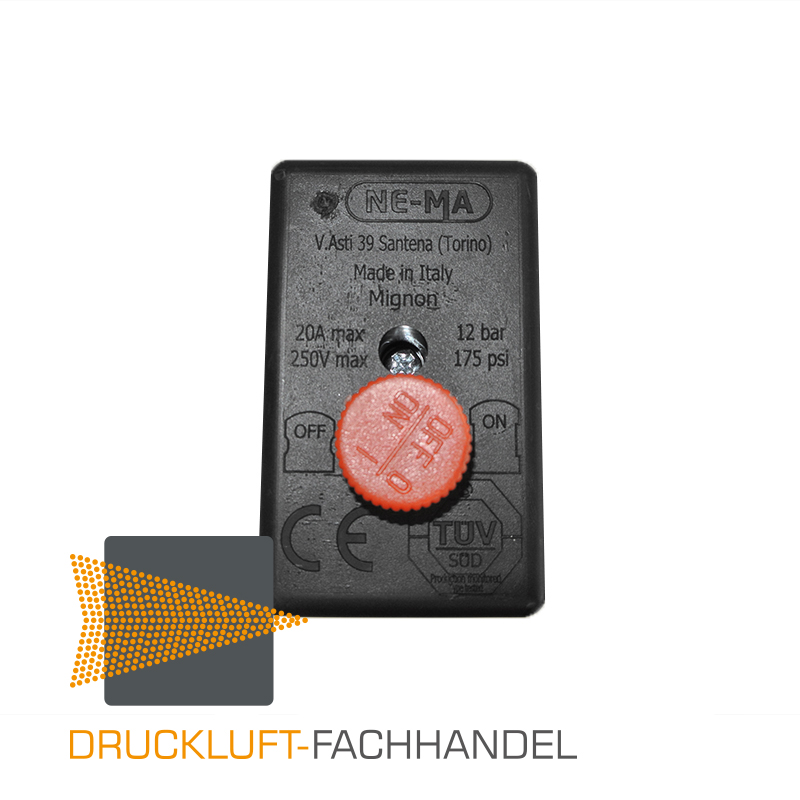

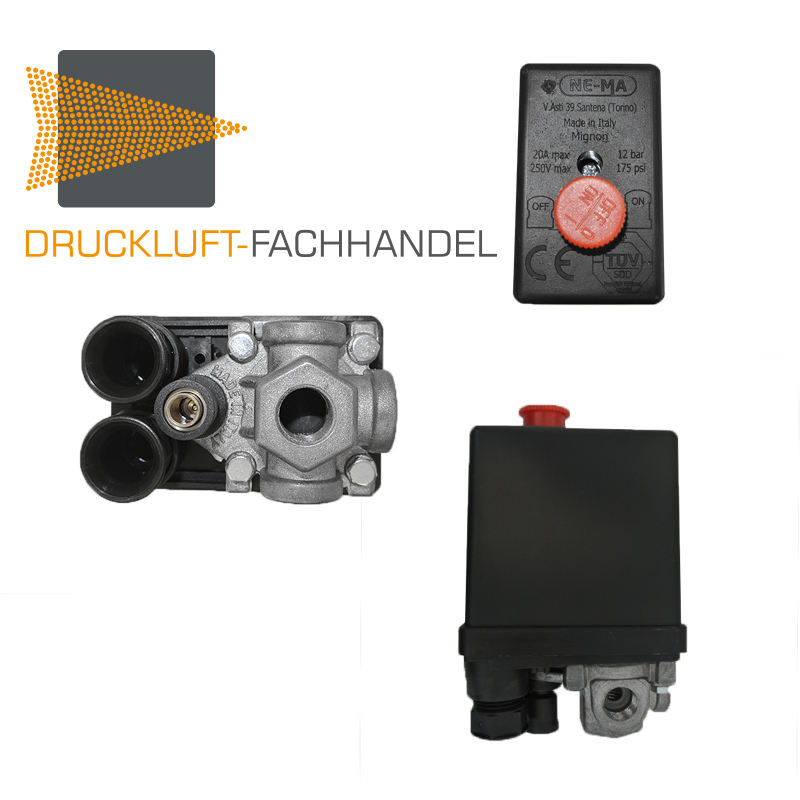

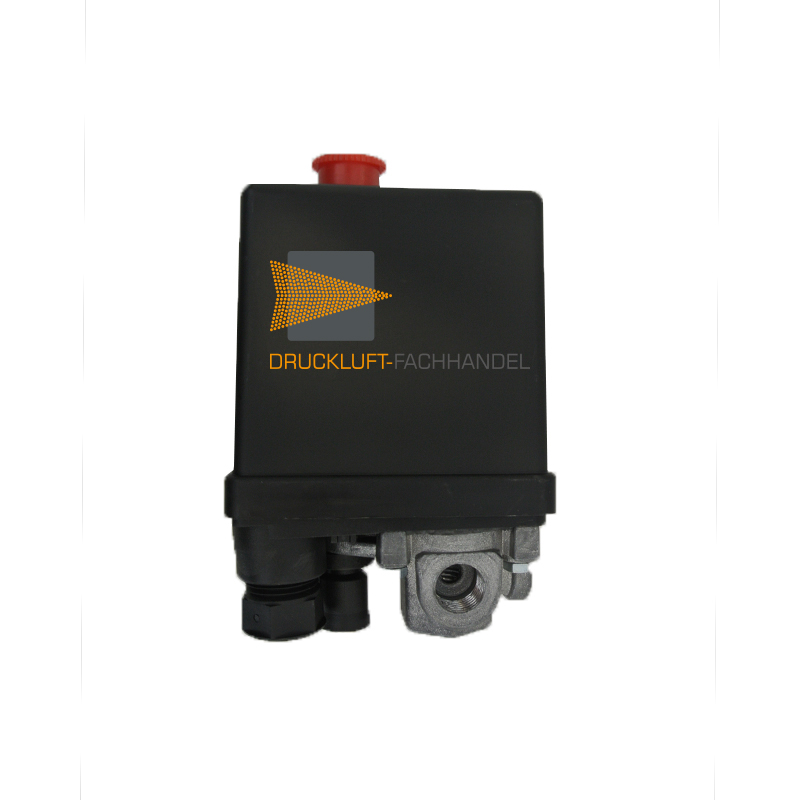

Original NEMA Druckschalter 230V NE-MA mit Entlastungsventil
%
49,67 €*
(21.58% gespart)
38,95 € inkl. MwSt.
32,73 € zzgl. MwSt.
Inhalt:
1 Stück
Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
Lieferzeit:
Sofort verfügbar, Lieferzeit 1-3 Tage
Hersteller:
DF
Hersteller-Nr.:
50212009
Produktnummer:
DF10394
Gewicht:
0.3 kg
Versand:
Paket | Express möglich
Downloads
Produktinformationen "Original NEMA Druckschalter 230V NE-MA mit Entlastungsventil"
NE-MA-Druckschalter für Kompressoren Typ 230V PM 12 / 0-12 bar
mit Entlastungsventil für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung
Druckschalter für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
| Ausführung | Wechselstrom 230V/1Ph |
| Entlastungsventil | für Kunststoff oder Kupfer |
| Ausschaltdruckbereich | 6 - 12 bar |
| Ein-/Aus-Schalter | ja |
| Anschluss* | Flansch 4 x 1/4" |
| Gewicht | 300 gr |
| Nennstrom | max. 20 A |
| Kontaktart | Öffner (2-polig) |
| Abmessung | ca. 80x51x133 mm |
| Schutzart | IP 44 |
| Schaltvermögen | 2,2 kW |
* Anschluß Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
| Warengruppe: | DRUCKSCHALTER |
|---|
