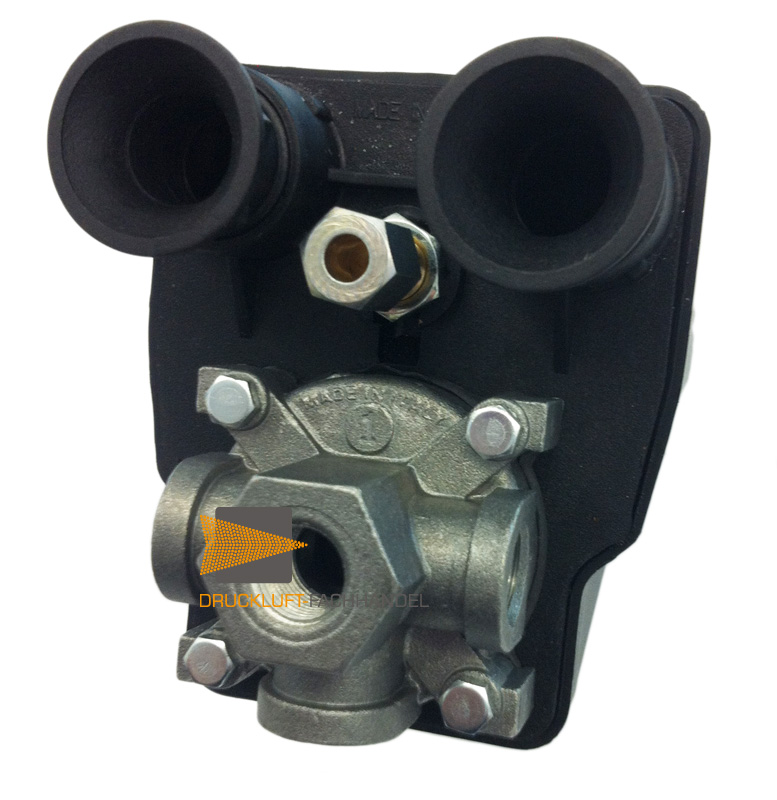

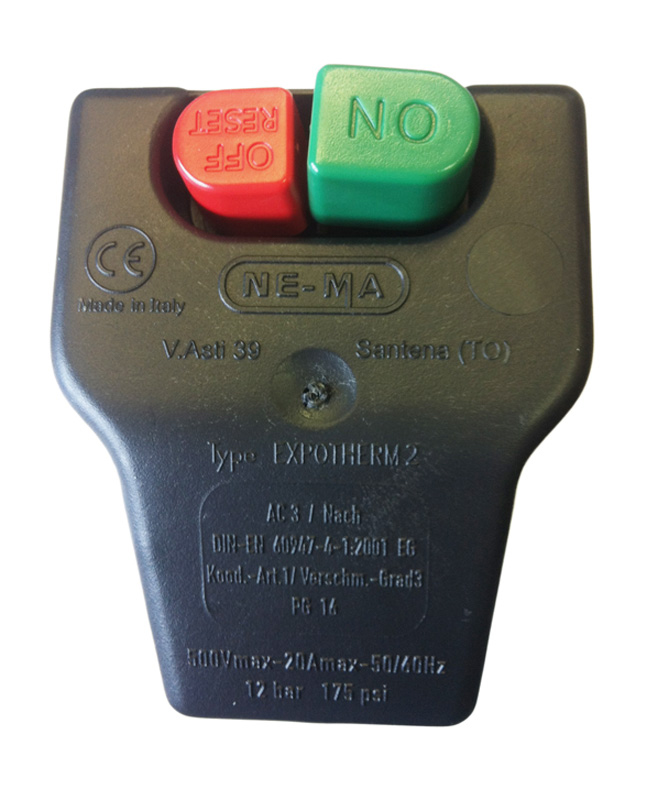

NEMA Druckschalter 400V max. 12 bar 6,3-10 A Expotherm 2 G3/8
82,11 € inkl. MwSt.
69,00 € zzgl. MwSt.
Inhalt:
1 Stück
Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
.
Datenblatt drucken
Lieferzeit:
Sofort verfügbar, Lieferzeit 1-3 Tage
Hersteller:
DF
Produktnummer:
DF11556
Gewicht:
0.68 kg
Versand:
Paket | Express möglich
Produktinformationen "NEMA Druckschalter 400V max. 12 bar 6,3-10 A Expotherm 2 G3/8"
NE-MA-Druckschalter für Kompressoren Typ Expotherm 2 400V / 4-12 bar
mit Entlastungsventil für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung
Druckschalter für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
| Ausführung | Drehstrom 400V/3Ph |
| Entlastungsventil | für Kunststoff oder Kupfer |
| Min./Max. Druckbereich | 4 - 12 bar |
| Ein-/Aus-Schalter | ja |
| Anschluss* | Flansch 3/8" + 3 x 1/4" seitlich |
| Gewicht | 680 gr |
| Nennstrom | max. 23 A |
| Kontaktart | Öffner (3-polig) |
| Abmessung | ca. 100x85x165 mm |
| Schutzart | IP 44 |
| Motorschutz | 6,3-10,0 A - bis 4,0 kW |
* Anschluß Flansch unten G 3/8" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Für 1/2" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
