Taupunkt-Set DS 52 für Kältetrockner

Produktinformationen "Taupunkt-Set DS 52 für Kältetrockner"

Taupunkt-Set DS 52 für Kältetrockner bestehend aus:

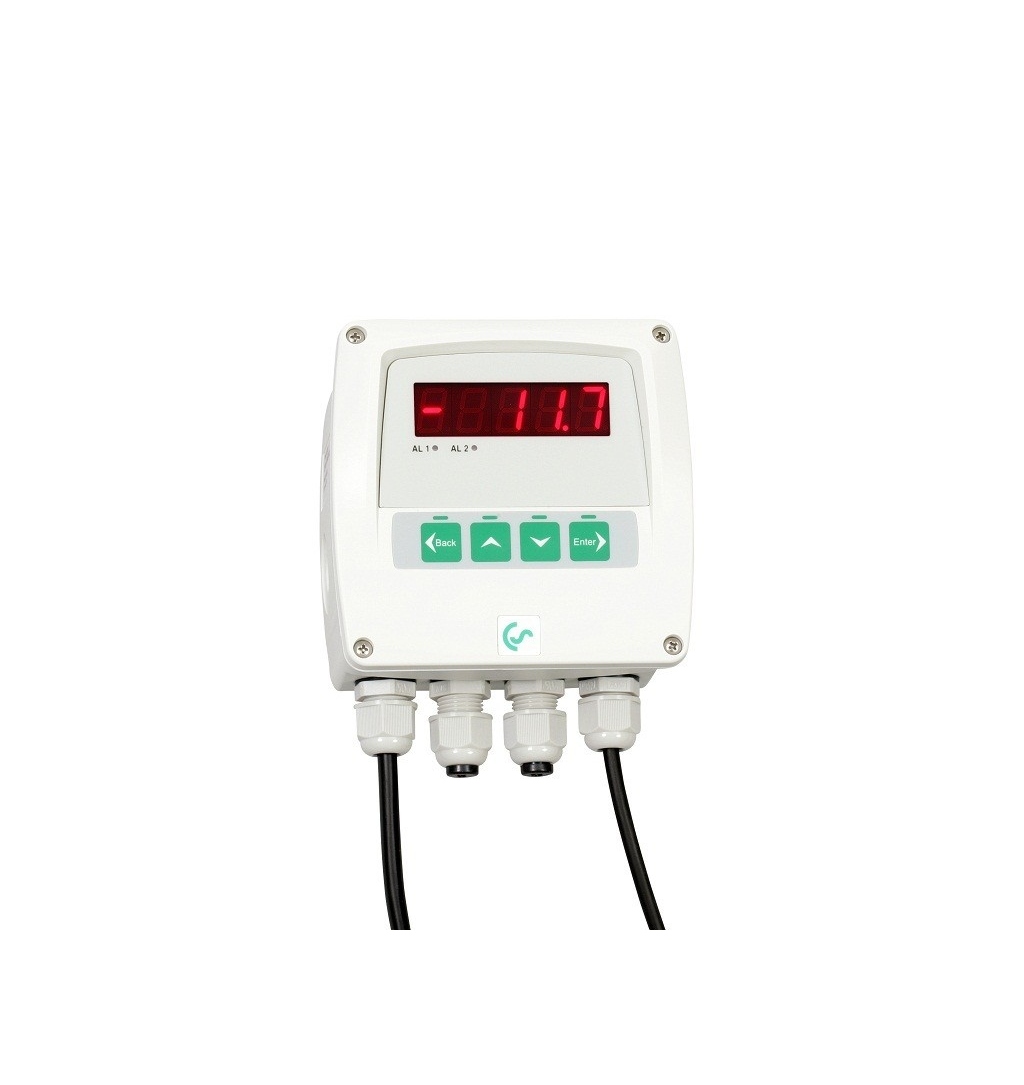

  • DS 52 LED-Prozess-Anzeige im Wandgehäuse

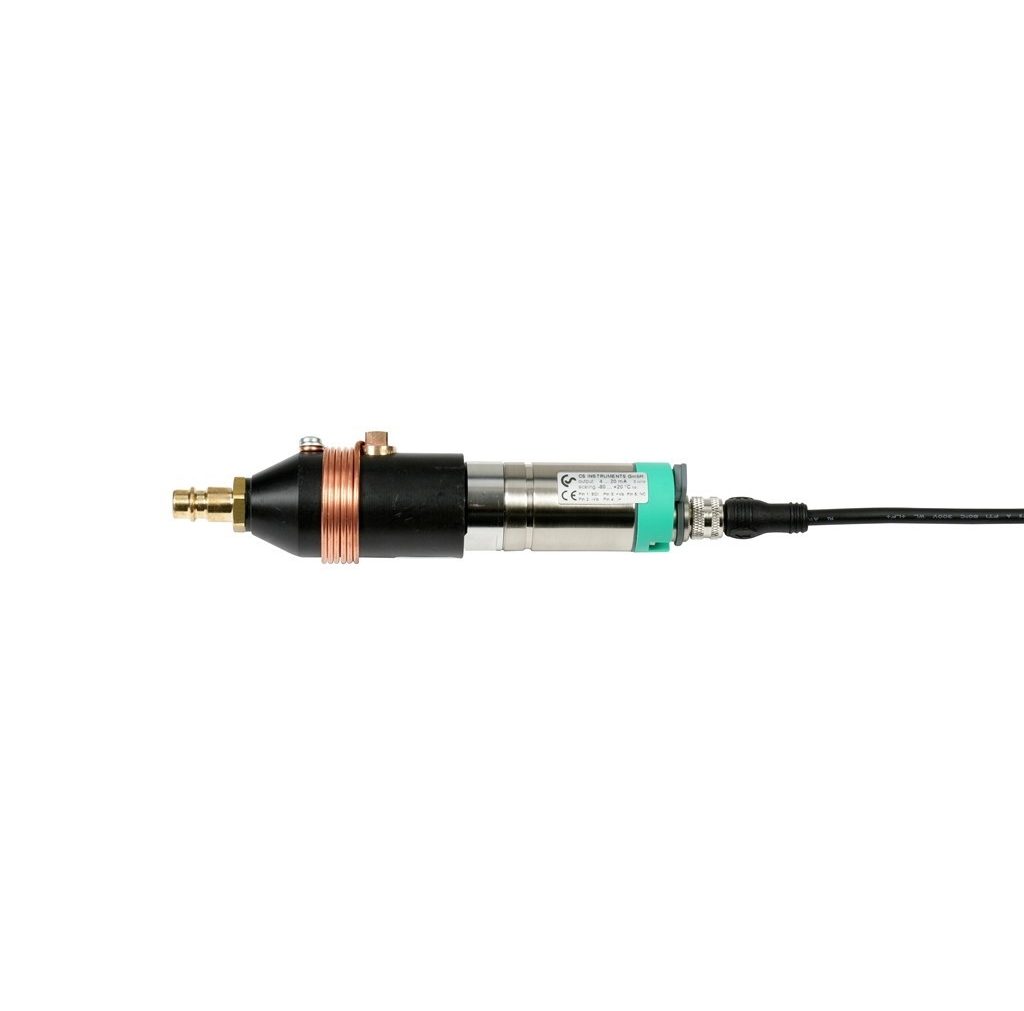

  • FA 510 Taupunktsensor (-20 ... 50 °Ctd)
  • Standardmesskammer bis 16 bar
  • Anschlussleitung für VA/FA Serie, 5 m mit M12 Stecker


Besondere Vorteile:

  • Steckfertiges System: alles ist fix und fertig verdrahtet
  • Aufwendiges Studieren der Bedienungsanleitung entfällt
  • 2 Alarmkontakte (230 VAC, 3 A) Vor- und Hauptalarm frei einstellbar
  • 4 .. 20 mA Analogausgang
  • Option Alarm: Hupe und rotes Dauerlicht


Mit einem Messbereich von -20 .. 50 °Ctd ist das Taupunkt-Set DS 52 mit Alarm die ideale Taupunktüberwachung mit Analogausgang  4.. 20 mA.

Der Taupunktsensor FA 510 ist extrem langzeitstabil und kann über die aufschraubbare Messkammer inkl. Schnellkupplung schnell und einfach unter Druck ein- und ausgebaut werden. Das Taupunkt-Set ist ab Werk berits steckerfertig verdrahtet. Die Alarmwerte können frei eingestellt werden.

Weitere Optionen finden Sie unter Zubehör.


Technische Daten Anzeige DS 52:

Abmessungen:118 x 92 x 93 mm
Anzeige:LED rot, 7-Segment,
Höhe: 13 mm, 5-stellig
2 LED für Alarmrelais
Tastatur:4 Tasten
Eingang:Taupunktsensor FA 510
Spannungsversorgung:230 VAC, 50/60 Hz
Optional: 24 VDC oder
110 VAC 50/60 Hz
Alarm-Ausgänge:2 x Relaisausgang
Wechsler, 250 VAC, max 3 A
Betriebstemperatur:-10 ... +60 °C
(Lagertemperatur
-20 ... +80 °C)
Alarmgrenzwerte:frei einstellbar
Hysterese:2 °Ctd
Analogausgang:4 ... 20 mA = -80 ... 20 °Ctd



Technische Daten Taupunktsensor FA 510:

Messbereich:-20 ... 50 °Ctd
Genauigkeit:+- 1°C bei 0 ... 20 °Ctd
+- 2°C bei restlicher Bereich
Druckbereich:-1 ... 20 bar
Sonderversion bis 350 bar
Schutzart:IP 65
EMV:nach DIN EN 61326
Einsatztemperatur:-20 ... 70 °C
Bürde für Analogausgang:< 500 Ohm
EinschraubgewindeG1/2 ohne Messkammer
