3-Wege-Kugelhähne L-Bohrung allseitig abdichtend
DF Druckluft-Fachhandel bietet Ihnen 3-Wege-Kugelhähne mit einer L-Bohrung - allseitig abdichtend - zur Umleitung von Medien. Entdecken Sie unsere umfangreiche Auswahl an 3-Wege-Kugelhähnen und vieles mehr! Ihr Vorteil: Der Eintritt des Mediums ist über alle Anschlüsse möglich, somit bestehen sehr vielfältige Schaltvarianten.
%
3-Wege-Kugelhahn / RP 1/2 / L-Bohrung DN 15 / Messing vernickelt / 103385
3-Wege-Kugelhahn, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 1/2, DN 15, PN max. 40 barEintritt des Mediums über alle Anschlüsse möglich, somit vielfältige Schaltvarianten.3-Wege-Kugelhahn zur Umleitung von Medien.Technische Daten:GehäuseMessing vernickeltDichtmaterialPTFE / FKMMediumstemperatur min.-15 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-15 °CUmgebungstemperatur max.100 °CGewindematerialMessing blankKugelMessing blankHandhebelAluminium, schwarz lackiertFederEdelstahlStellungsanzeigerStahl verzinktGewindeRp 1/2DN15GewindenormRp-Gewinde nach ISO 7-1Bohrung Kugel13max. Betriebsdruck bei 20 °C40 barA130 mmB85 mmL80 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 295. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 295 (siehe Downloads).
39
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 3/4", 0 bis 350bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 3/4"DN (mm)20PN (bar)0 bis 350AusführungDruckbeaufschlagung von 3 Seiten möglichSW (mm)14Ersatzgriffe Alu geradeG KH SW14Ersatzgriffe Stahl gekröpftG KH SW14 GKGewicht1,6 kg / Stk.
31
%

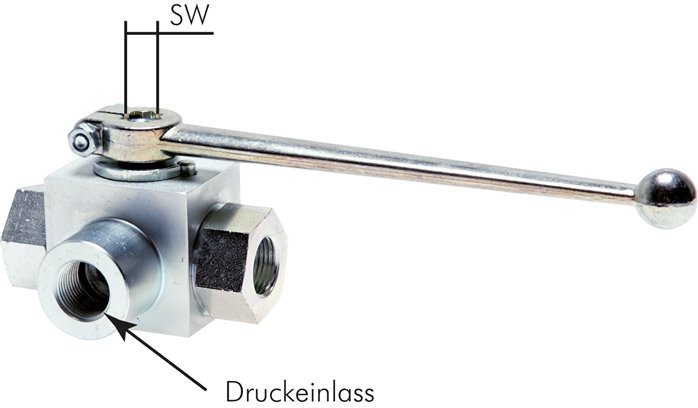

Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1", 0 bis 420bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1"DN (mm)25PN (bar)0 bis 420AusführungStandardSW (mm)14Ersatzgriffe Alu geradeG KH SW14Ersatzgriffe Stahl gekröpftG KH SW14 GKGewicht2,3 kg / Stk.
41
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 3/8", 0 bis 400bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 3/8"DN (mm)10PN (bar)0 bis 400AusführungDruckbeaufschlagung von 3 Seiten möglichSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht550 g / Stk.
44
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1/4", 0 bis 400bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1/4"DN (mm)6PN (bar)0 bis 400AusführungDruckbeaufschlagung von 3 Seiten möglichSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht380 g / Stk.
10
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 3/4", 0 bis 420bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 3/4"DN (mm)20PN (bar)0 bis 420AusführungStandardSW (mm)14Ersatzgriffe Alu geradeG KH SW14Ersatzgriffe Stahl gekröpftG KH SW14 GKGewicht1,6 kg / Stk.
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1/4", 0 bis 500bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1/4"DN (mm)6PN (bar)0 bis 500AusführungStandardSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht380 g / Stk.
20
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 3/8", 0 bis 500bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 3/8"DN (mm)10PN (bar)0 bis 500AusführungStandardSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht550 g / Stk.
40
%

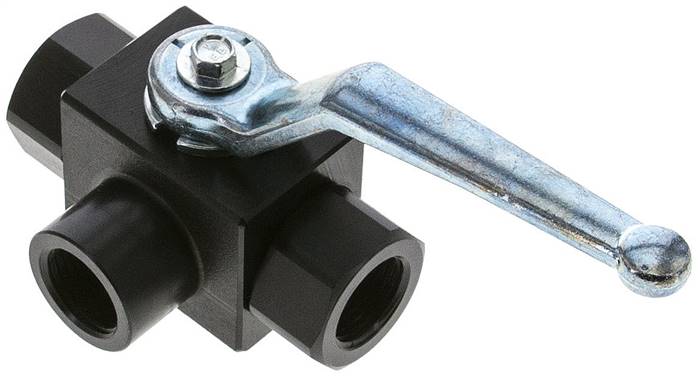

Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1/2", 0 bis 350bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1/2"DN (mm)13PN (bar)0 bis 350AusführungDruckbeaufschlagung von 3 Seiten möglichSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht700 g / Stk.
%
3-Wege-Kugelhahn / RP 2 / L-Bohrung DN 50 / Ms. vernickelt 103390
3-Wege-Kugelhahn, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 2, DN 50, PN max. 16 barEintritt des Mediums über alle Anschlüsse möglich, somit vielfältige Schaltvarianten.3-Wege-Kugelhahn zur Umleitung von Medien.Technische Daten:GehäuseMessing vernickeltDichtmaterialPTFE / FKMMediumstemperatur min.-15 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-15 °CUmgebungstemperatur max.100 °CGewindematerialMessing blankKugelMessing blankHandhebelAluminium, schwarz lackiertFederEdelstahlStellungsanzeigerStahl verzinktGewindeRp 2DN50GewindenormRp-Gewinde nach ISO 7-1Bohrung Kugel44max. Betriebsdruck bei 20 °C16 barA235 mmB141 mmL169 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 295. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 295 (siehe Downloads).
39
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1/8", 0 bis 400bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1/8"DN (mm)4PN (bar)0 bis 400AusführungDruckbeaufschlagung von 3 Seiten möglichSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht390 g / Stk.
%
3-Wege-Kugelhahn / RP 3/4 / L-Bohrung DN 20 / Messing vernickelt 103386
3-Wege-Kugelhahn, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 3/4, DN 20, PN max. 40 barEintritt des Mediums über alle Anschlüsse möglich, somit vielfältige Schaltvarianten.3-Wege-Kugelhahn zur Umleitung von Medien.Technische Daten:GehäuseMessing vernickeltDichtmaterialPTFE / FKMMediumstemperatur min.-15 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-15 °CUmgebungstemperatur max.100 °CGewindematerialMessing blankKugelMessing blankHandhebelAluminium, schwarz lackiertFederEdelstahlStellungsanzeigerStahl verzinktGewindeRp 3/4DN20GewindenormRp-Gewinde nach ISO 7-1Bohrung Kugel18max. Betriebsdruck bei 20 °C40 barA160 mmB98 mmL96 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 295. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 295 (siehe Downloads).
%
3-Wege-Kugelhahn / RP 1 1/4 / L-Bohrung DN 32 / Messing vernickelt 103388
3-Wege-Kugelhahn, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 1 1/4, DN 32, PN max. 16 barEintritt des Mediums über alle Anschlüsse möglich, somit vielfältige Schaltvarianten.3-Wege-Kugelhahn zur Umleitung von Medien.Technische Daten:GehäuseMessing vernickeltDichtmaterialPTFE / FKMMediumstemperatur min.-15 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-15 °CUmgebungstemperatur max.100 °CGewindematerialMessing blankKugelMessing blankHandhebelAluminium, schwarz lackiertFederEdelstahlStellungsanzeigerStahl verzinktGewindeRp 1 1/4DN32GewindenormRp-Gewinde nach ISO 7-1Bohrung Kugel29max. Betriebsdruck bei 20 °C16 barA195 mmB121 mmL130 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 295. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 295 (siehe Downloads).
42
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1-1/2", 0 bis 315bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1-1/2"DN (mm)25PN (bar)0 bis 315AusführungStandardSW (mm)14Ersatzgriffe Alu geradeG KH SW14Ersatzgriffe Stahl gekröpftG KH SW14 GKGewicht2,7 kg / Stk.
36
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1", 0 bis 350bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1"DN (mm)25PN (bar)0 bis 350AusführungDruckbeaufschlagung von 3 Seiten möglichSW (mm)14Ersatzgriffe Alu geradeG KH SW14Ersatzgriffe Stahl gekröpftG KH SW14 GKGewicht2 kg / Stk.
40
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1-1/4", 0 bis 315bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1-1/4"DN (mm)25PN (bar)0 bis 315AusführungStandardSW (mm)14Ersatzgriffe Alu geradeG KH SW14Ersatzgriffe Stahl gekröpftG KH SW14 GKGewicht2,3 kg / Stk.
32
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1/2", 0 bis 500bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1/2"DN (mm)13PN (bar)0 bis 500AusführungStandardSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht700 g / Stk.
31
%

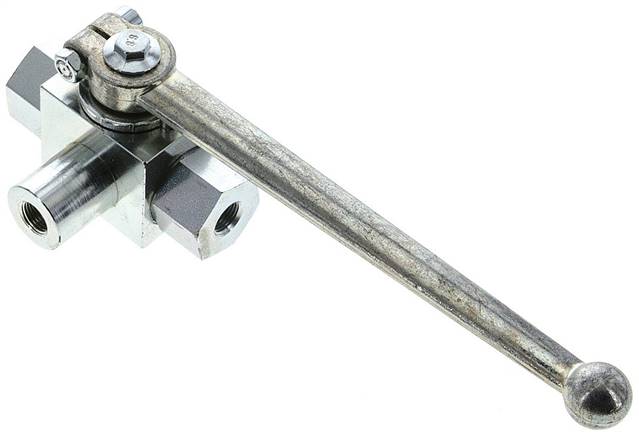

Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1/8", 0 bis 500bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1/8"DN (mm)4PN (bar)0 bis 500AusführungStandardSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht370 g / Stk.
%
3-Wege-Kugelhahn / RP 3/8 / L-Bohrung DN 10 / Messing vernickelt 103384
3-Wege-Kugelhahn, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 3/8, DN 10, PN max. 40 barEintritt des Mediums über alle Anschlüsse möglich, somit vielfältige Schaltvarianten.3-Wege-Kugelhahn zur Umleitung von Medien.Technische Daten:GehäuseMessing vernickeltDichtmaterialPTFE / FKMMediumstemperatur min.-15 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-15 °CUmgebungstemperatur max.100 °CGewindematerialMessing blankKugelMessing blankHandhebelAluminium, schwarz lackiertFederEdelstahlStellungsanzeigerStahl verzinktGewindeRp 3/8DN10GewindenormRp-Gewinde nach ISO 7-1Bohrung Kugel13max. Betriebsdruck bei 20 °C40 barA130 mmB85 mmL71 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 295. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 295 (siehe Downloads).
14
%
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 2", 0 bis 350bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 2"DN (mm)50PN (bar)0 bis 350AusführungStandardSW (mm)17Ersatzgriffe Alu geradeG KH SW17Ersatzgriffe Stahl gekröpftG KH SW17 GK
%
3-Wege-Kugelhahn / RP 1 1/2 / L-Bohrung DN 40 / Messing vernickelt 103389
3-Wege-Kugelhahn, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 1 1/2, DN 40, PN max. 16 barEintritt des Mediums über alle Anschlüsse möglich, somit vielfältige Schaltvarianten.3-Wege-Kugelhahn zur Umleitung von Medien.Technische Daten:GehäuseMessing vernickeltDichtmaterialPTFE / FKMMediumstemperatur min.-15 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-15 °CUmgebungstemperatur max.100 °CGewindematerialMessing blankKugelMessing blankHandhebelAluminium, schwarz lackiertFederEdelstahlStellungsanzeigerStahl verzinktGewindeRp 1 1/2DN40GewindenormRp-Gewinde nach ISO 7-1Bohrung Kugel35max. Betriebsdruck bei 20 °C16 barA195 mmB125 mmL147 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 295. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 295 (siehe Downloads).
%
3-Wege-Kugelhahn / RP 1 / L-Bohrung DN 25 / Messing vernickelt 103387
3-Wege-Kugelhahn, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 1, DN 25, PN max. 25 barEintritt des Mediums über alle Anschlüsse möglich, somit vielfältige Schaltvarianten.3-Wege-Kugelhahn zur Umleitung von Medien.Technische Daten:GehäuseMessing vernickeltDichtmaterialPTFE / FKMMediumstemperatur min.-15 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-15 °CUmgebungstemperatur max.100 °CGewindematerialMessing blankKugelMessing blankHandhebelAluminium, schwarz lackiertFederEdelstahlStellungsanzeigerStahl verzinktGewindeRp 1DN25GewindenormRp-Gewinde nach ISO 7-1Bohrung Kugel23max. Betriebsdruck bei 20 °C25 barA160 mmB102 mmL113 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 295. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 295 (siehe Downloads).
%
3-Wege-Kugelhahn / RP 1/4 / L-Bohrung DN 8 / Messing vernickelt 103383
3-Wege-Kugelhahn, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 1/4, DN 8, PN max. 40 barEintritt des Mediums über alle Anschlüsse möglich, somit vielfältige Schaltvarianten.3-Wege-Kugelhahn zur Umleitung von Medien.Technische Daten:GehäuseMessing vernickeltDichtmaterialPTFE / FKMMediumstemperatur min.-15 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-15 °CUmgebungstemperatur max.100 °CGewindematerialMessing blankKugelMessing blankHandhebelAluminium, schwarz lackiertFederEdelstahlStellungsanzeigerStahl verzinktGewindeRp 1/4DN8GewindenormRp-Gewinde nach ISO 7-1Bohrung Kugel10max. Betriebsdruck bei 20 °C40 barA130 mmB85 mmL71 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 295. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 295 (siehe Downloads).
3-Wege-Kugelhähne mit L-Bohrung - allseitig dichtend
Eigenschaften:
- Gehäuse und Kugel: Messing vernickelt
- Feder: Edelstahl
- Stellungsanzeiger: Stahl verzinkt
- Dichtmaterial: PTFE / FKM
- Handhebel: Aluminium, schwarz lackiert
- Mediums- und Umgebungstemperatur: -15 °C bis max. +100 °C
- Gewinde: Rp-Gewinde nach ISO 7-1
