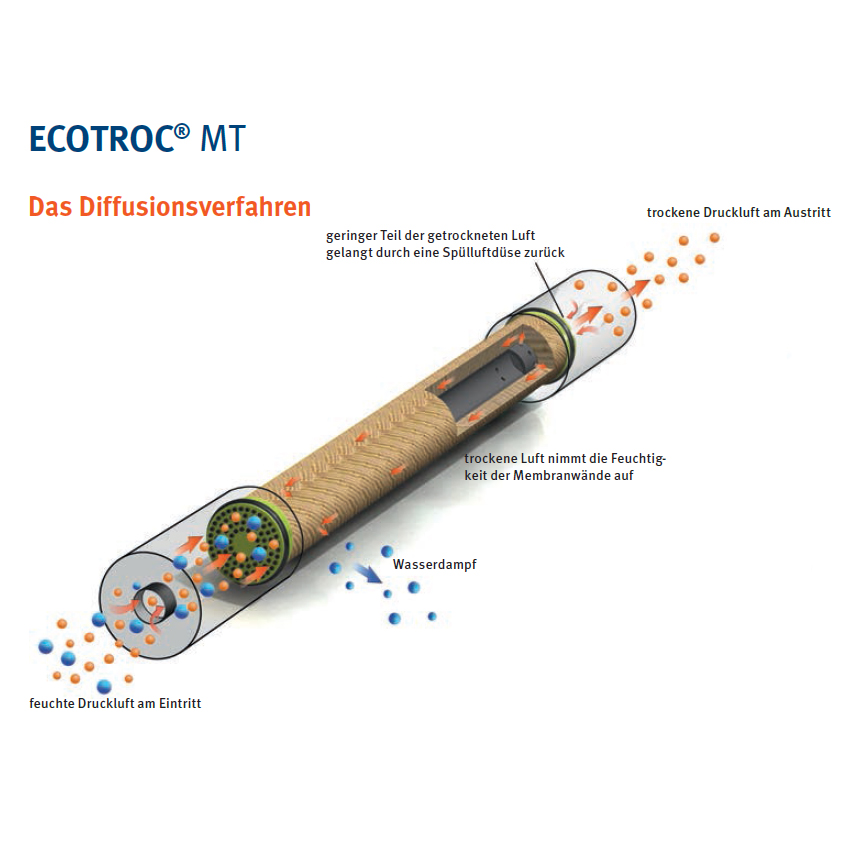

DF-Membrantrockner ECOTROC MT 800 / 800 l/min

Wandhalterungfür DF-Filter der Baureihen APF23 bis APF73

DF-Industrie-Mikrofilter APF23 MFO G1/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 - Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich. Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden. Technische Daten: Partikelfiltration 1 Mikron Max. Restölgehalt bei 20°C 0,5 mg/m³ Höchsttemperatur 120°C (50°C empf.) Differenzdruck trocken 55 mbar Differenzdruck nass, gesättigt 85 mbar Tiefsttemperatur 1°C Max. Arbeitsdruck 16 bar Abmessungen in mm (A/B/C/D) 234/18/80/75 Material Gehäuse Aluminium Anschlussgewinde G 1/4 Leistung* 35 m³/h *bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet. Weitere Eigenschaften sind:     optimierte Durchströmung durch bogenförmigen Drucklufteintritt     Verhinderung von Korrosion und Bakterienbildung     Zuganker fixiert das Element sicher     hohe Stabilität des Elements durch Edelstahlzylinder     bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten     und geringen Differenzdruck     stabile Drainageschicht aus Nadelfilz am Filterelement     verhindert Verlust von Filterleistung     serienmäßig ausgestattet mit automatischem Kondensatableiter     Wartungsfreundlichkeit durch 6-Kant am Gehäuse     Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA

DF-Industrie-Mikrofilter APF23 FF5 G1/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 - Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich. Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden. Technische Daten: Partikelfiltration 5 Mikron Max. Restölgehalt bei 20°C 5 mg/m³ Höchsttemperatur 120°C (50°C empf.) Differenzdruck trocken 50 mbar Differenzdruck nass, gesättigt 75 mbar Tiefsttemperatur 1°C Max. Arbeitsdruck 16 bar Abmessungen in mm (A/B/C/D) 234/18/80/75 Material Gehäuse Aluminium Anschlussgewinde G 1/4 Leistung* 35 m³/h *bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet. Weitere Eigenschaften sind:     optimierte Durchströmung durch bogenförmigen Drucklufteintritt     Verhinderung von Korrosion und Bakterienbildung     Zuganker fixiert das Element sicher     hohe Stabilität des Elements durch Edelstahlzylinder     bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten     und geringen Differenzdruck     stabile Drainageschicht aus Nadelfilz am Filterelement     verhindert Verlust von Filterleistung     serienmäßig ausgestattet mit automatischem Kondensatableiter     Wartungsfreundlichkeit durch 6-Kant am Gehäuse     Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA

Renner-DruckluftkältetrocknerModell CQ 0020 mit zeitgesteuertem Magnetventil Technische Daten: Modell CQ 0020 AB Drucktaupunkt + 5° C Volumenstrom 20 m³/h Druck max. 14 bar Spannungsversorgung 1Ph / 230 V / 50 - 60Hz Stromverbrauch 0.18 kW bei 50Hz / 0.23 bei 60Hz Anschluss G 3/8 Medium Druckluft Mediumtemperatur max. 55 °C Umgebungstemperatur 25 °C Kältemittel R134a Schutzklasse IP20 Gewicht 24 kg Schalldruckpegel < 70 dB (A) Abmessungen (HxBxT) 645 x 360 x 410 mm Spannungsversorgung 1Ph / 230 V / 50 Hz   Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen. Merkmale der  Trockner CQ 0020 AB - CQ 0850 AB Vorteile / Nutzen Aluminiumplattenwärmetauscher Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca.  +20 °C Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab Zeitgesteuertes Magnetventil Sichere Kondensatableitung Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet Optimaler Schutz gegen Beschädigungen und gegen Schmutz Kompaktes Design und ein sehr geringes Gewicht Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am  Aufstellungsort).   Optional mit niveaugesteurtem Kondensatableiter lieferbar! Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen: Arbeits-druck Faktor/FP Drucktau-punkt Faktor/FDTP Umgebungs-temperatur Faktor/FTA Eintritts-temperatur Faktor/FTI 2 bar 0,60 3°C DTP 0,90 25°C 1,00 30°C 1,17 3 bar 0,70 5°C DTP 1,00 30°C 0,97 35°C 1,00 4 bar 0,80 7°C DTP 1,11 35°C 0,94 40°C 0,88 5 bar 0,88 10°C DTP 1,25 40°C 0,87 45°C 0,75 6 bar 0,94     45°C 0,78 50°C 0,58 7 bar 1,00         55°C 0,48 8 bar 1,04             9 bar 1,06             10 bar 1,09             11 bar 1,10             12 bar 1,12             13 bar 1,14             14 bar 1,15             15 bar 1,16             16 bar 1,17             Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI) Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase*Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 5°C bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.

Leistungsstarker, robuster Keilriemenkompressor für den anspruchsvollen EinsatzRiemenantrieb für niedrige Drehzahlen und besonders ruhigen LaufZweistufige Verdichtung für besonders hohe Leistung und lange LebensdauerFür DrehstromRegelbarer, anwendungsgerechter Arbeitsdruck durch Filterdruckminderer mit ManometerGuter Kaltstart durch Druckschalter mit EntlastungsventilZusätzliches Manometer für Anzeige des KesseldrucksÜberlastschutz: schützt den Motor vor ÜberhitzungÖlgeschmierter 2-Zylinder-Kolbenverdichter für hohe LuftliefermengeNachkühler für weniger KondenswasserbildungGummierte, stabile Räder und Zuggriff für mobilen Einsatz10 Jahre Kesselgarantie gegen Durchrostung  mitgeliefertes Zubehör:3 Universal-KupplungenTechnische Daten:Ansaugleistung650 l/min Füllleistung520 l/min Effektive Liefermenge (bei 80% Max. Druck)450 l/min Max. Druck11 bar Netzspannung380 - 415 V Nennaufnahmeleistung4 kW Max. Drehzahl1400 /min Kesselgröße270 l Schalldruckpegel (LpA)88 dB(A) Schallleistungspegel (LwA)97 dB(A) Abmessungen1530 x 600 x 1160 mm Gewicht170 kg Kabellänge1.5 m Schalldruckpegel88 dB(A) Schallleistungspegel (LwA)97 dB(A) Lautstärke: Schalldruckpegel LPA: 88 dB(A)in 4 m Abstand nach 79/113 EWG, L(PA4) Schallleistungspegel LWA: 97 dB(A)nach DIN EN ISO 3744 (RL 2000/14/EG) Für die Praxis ist folgender Zusammenhang wichtig:Der Schallleistungspegel von technischen Schallquellen liegt bei einem Messabstand von 1 m meistens um ca. 10 bis 15 dB höher als der Schalldruckpegel.

Druckluft-AdsorptionstrocknerModell ATK-APN 1 - kaltregeneriert Eigenschaften: Vollautomatischer Adsorptionstrockner Kaltregeneriert Für Anwendungen, in denen Druckluft mit einem Drucktaupunkte von -40°C erforderlich ist Ihre Vorteile: Zwei groß dimensionierte Schalldämpfer sorgen für Sicherheit: So ist es nahezu ausgeschlossen, dass sich die Schalldämpfer zusetzen Die ausschließliche Verwendung von Qualitätstrockenmittel bietet Sicherheit in der Leistung Serienmäßige Vor- und Nachfilter (Typen ATK-APN 1-10, ATO-APN 1-10) bieten Systemsicherheit Gut erreichbare Befüllstutzen (oben) und Entleerungsstutzen (untern) Die beiden Serviceblöcke auf der oberen und unter der unteren Platte enthalten sämtliche für den Service notwendigen Teile Nach der einfachen Demontage passieren alle Servicearbeiten in entspannter Körperhaltung, das umständliche Arbeiten direkt am Trockner entfällt Wichtig: Bei allen AT-APN ist keine Demontage der Platten und Profile notwendig! Lieferumfang: Vorfilter Typ ECOCLEAN GTF50SMA (mit Schwimmerableiter) Nachfilter Typ ECOCLEAN GTF50DMF (mit Handablass) Anschluss Filter 3/8 Zoll Steuerung Typ ECOMATIC (Standard) Technische Daten: Modell Leistung* Anschluss Abmessung in mm Gewicht   m³/h   A B C D ca. kg ATK-APN 1 5 3/8" 625 535 409 300 14,5 *bezogen auf 1 bar (abs.) und 20°C und 7 bar ü Betriebsdruck. Spezifikationen: Technische Eigenschaften:   Farbausführung Blau / RAL 5010 - Silber RAL 9006 Volumenstrom Eintritt (1bar,20°C) max. 5 m³/h Volumenstrom Austritt bei Eintrittsbed. 4,3 m³/h Regenerationsluft im Durchschnitt 0,7 m³/h Betriebsdruck 7 - 16 bar Nutzungsgrad 100 % Eintrittstemperatur max. 35°C Umgebungstemperatur min. 2°C Relative Feuchte 100 % Drucktaupunkt -40°C Zyklus:   Gesamt 10 min Adsorption 4 1/2 min Regeneration 4 1/2 min Druckaufbauzeit 1 min Auslegungsdruck 16 bar Prüfdruck 24 bar Druckbehälter Norm abnahmefrei nach 2014/68/EG Trockenmittel Typ Alumina Trockenmittelmenge gesamt 2 Kg Schallschutzpegel ISO 85 dB(A) Schalldämpfer 2 Stk., (1 x je Behälter) Steuerung elektronisch:   installierte elektrische Leistung 32 W elektrischer Anschluss 230 V Steuerspannung 230 V Frequenz 50 Hz Schutzart Gehäuse 54 IP   Hinweis: Angaben können durch Optimierung der Reihe abweichen.

HINWEIS: Neue Ausführung! ROBUSTER - mit an den Behälter angeschraubter Konsole, teilweise doppelt gekantet EINFACHER - mit angeschweißtem Heckgriff HANDLICHER - mit vereinheitlichten Muffen MOBILER - mit durchgehendem, langem, robusten und angeschraubten, schwarzem Griff Eigenschaften: Fahrbarer Kolbenkompressor mit liegendem Behälter Optimale Transport-Eigenschaften durch optimal platzierten Handgriff und angeschweißten Griff am Heck Serienmäßig mit allen Sicherheitsarmaturen und elektrischem Anschlusskabel mit Stecker und Condor Druckschalter Druckluftbehälter ausgestattet mit Sicherheitsventil und Kondensatablassventil Mit gehobener Ausstattung für den universellen Einsatz Mit Keilriemenantrieb, 2 Zylindern in Reihenanordnung für besonders ruhigen Lauf 2 m Gerätezuleitung mit Gummiummantelung Luftabgang über Schnellkupplung Ruhiger Stand und sicherer Transport durch Lenkrollen mit Bremsen und große, optimal dimensionierte Räder Gerätezuleitung mit Phasenwender Ihre Vorteile: 10 Jahre Garantie auf Behälter gegen Durchrostung Perfekte Übersicht durch zwei Manometer, die das gleichzeitige Ablesen von Behälter- und Arbeitsdruck ermöglichen Niedrige Verdichterdrehzahl - dadurch Schonung der Kompressoren-Bauteile, Senkung des Geräuschpegels und reduzierte Vibrationen Einstellbarer Arbeitsdruck über Filterdruckminderer Vollautomatischer Betrieb durch Druckschalter mit Anlaufentlastung, Motorschutz und Ein-/Ausschalter Großes Ventilatorschwungrad für optimale Kühlung Technische Daten Druck 10 bar Ansaugleistung 510 l/min Füllleistung 390 l/min Drehzahl 1240 min-1 Beh.-Vol. 90 l Gewicht 80 kg Geräusch 96 dB(A) Abmessungen (BxTxH) 1110x495x895 mm Antriebsleistung 3,0 kW Spannung 400 V Lautstärke: Schalldruckpegel LPA: Keine Herstellerangabenin 4 m Abstand nach 79/113 EWG, L(PA4) Schallleistungspegel LWA: 96 dB(A)nach DIN EN ISO 3744 (RL 2000/14/EG) Für die Praxis ist folgender Zusammenhang wichtig:DerSchallleistungspegel von technischen Schallquellen liegt bei einemMessabstand von 1 m meistens um ca. 10 bis 15 dB höher als derSchalldruckpegel. Anwendungsbeispiele: Betreiben von Schlagschrauber,Ratschenschraubern, Drehschrauber,Sägen, Nietzangen, Fettpressen, Meißelhämmern, Farbspritzpistolen,kleinere Klammer- und Nagelgeräten, Sprühpistolen,Kartuschenpistolen, Ausblaspistolen und Reifenfüllern WICHTIG: Was tun bei Transportschäden bei einer Speditionslieferung Bitte unterscheiden Sie zunächst zwischen einem offenen Schaden (Verpackung beschädigt) und einem verdeckten Schaden (Verpackung einwandfrei / Inhalt beschädigt). Öffnen Sie die Sendungen daher umgehend und vergewissern Sie sich, dass kein verdeckter Transportschaden vorliegt. Bei einem offenen erkennbaren Schaden in Gegenwart des anliefernden LKW-Fahrer auspacken und die Beschädigung auf dem Ablieferungsnachweis/Lieferschein mit Datum und Uhrzeit vermerken und bescheinigen lassen. Bitte auch das Kennzeichen des LKW notieren. Ein "verdeckter Schaden" ist unverzüglich zu melden (spätestens jedoch innerhalb von 7 Kalendertagen in schriftlicher Form auch per Fax). Bitte öffnen Sie daher eine Lieferung umgehend und kontrollieren Sie auf Anzahl, Art und Beschädigungen. ******************************** Bitte beachten Sie, dass dieser Artikel per Spedition angeliefert wird, Zustelldauer in der Regel 1-3 Werktage. Die Zustellzeiten der Speditionen sind Mo.-Fr., von ca. 7-17 Uhr, Anliefertage und -zeiten sind abhängig von der Tourenplanung des Spediteurs, wir haben darauf keinen Einfluss. Samstagszustellung ist nicht möglich. Wenn Sie eine Speditionssendung nicht selbst entgegen nehmen können, beauftragen Sie bitte einen Mitbewohner oder Nachbarn mit der Annahme: Bei Verweis auf einen Nachbarn ist ein Zettel mit einem entsprechenden Hinweis für den Spediteur an der Haus- oder Wohnungstür oder am Klingelschild an den voraussichtlichen Anliefertagen sinnvoll. Bitte geben Sie bei der Bestellung zwingend eine Telefonnummer mit an. Bitte beachten Sie, dass eine Zweitzustellung kostenpflichtig ist. Vielen Dank.

DF-Industrie-Mikrofilter APF63 SMA G1/2 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 - Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich. Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden. Technische Daten: Partikelfiltration 0,01 Mikron Max. Restölgehalt bei 20°C 0,01 mg/m³ Höchsttemperatur 120°C (50°C empf.) Differenzdruck trocken 75 mbar Differenzdruck nass, gesättigt 110 mbar Tiefsttemperatur 1°C Max. Arbeitsdruck 16 bar Abmessungen in mm (A/B/C/D) 234/18/80/75 Material Gehäuse Aluminium Anschlussgewinde G 1/2 Leistung* 60 m³/h *bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet. Weitere Eigenschaften sind:     optimierte Durchströmung durch bogenförmigen Drucklufteintritt     Verhinderung von Korrosion und Bakterienbildung     Zuganker fixiert das Element sicher     hohe Stabilität des Elements durch Edelstahlzylinder     bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten     und geringen Differenzdruck     stabile Drainageschicht aus Nadelfilz am Filterelement     verhindert Verlust von Filterleistung     serienmäßig ausgestattet mit automatischem Kondensatableiter     Wartungsfreundlichkeit durch 6-Kant am Gehäuse     Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA

DRYPOINTDM 08 G24 KA-N+35°C auf +15°C(+5°C auf -7°C)100+35°C auf +3°C(+5°C auf -17°C)66+35°C auf -10°C(+5°C auf -26°C)49+35°C auf -10°C(+5°C auf -33°C)42Spülluft (l/min)10Höhe (mm)315Breite ges. (mm)46C (mm)27Breite körper(mm)45G (mm)1/4"Gewicht (kg)0,87Bestell-Nr.BE- 4007622
