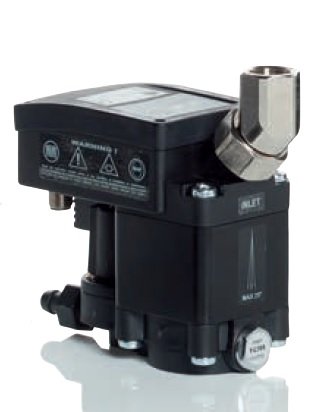

KONDRAIN® N ist ein leistungsfähiger Kondensatableiter, der den Kondensatpegel intern misst und bei maximaler Kondensatmenge niveaugesteuert, also völlig druckluftverlustfrei, ableitet. Die Niveauregelung wird über die millionenfach und weltweit bewährte Industrielösung Reedkontakt-Schwimmertechnik zuverlässig sichergestellt.
Das heißt, eine speziell für Kondensattechnik verfahrenskonforme Kontakt Schwimmereinheit löst bei Erreichen des Maximalpegels das Öffnen des Auslassventils exakt solange aus, bis sie bei Erreichen des Minimalmesspunktes wieder den Kondensatableiter schließt.
Potenialfreier eleketrischer Differenzdruckanzeiger mit Display für DF-Industrie-Mikrofilter der Baureihen APF23 bis APF193Der Differenzdruckanzeiger zeigt den wirtschaftlich sinnvollsten Zeitpunkt an, das Filterelement zu wechseln.Für Aktivkohlefilter wird kein Differenzdruckanzeiger benötigt.
Filterkombinationen PFU3 für Atemluftsysteme
Praktische Kombi-Lösungen zur Filtration von Partikeln, Kondensat und Ölbestandteilen
Wer richtig lackiert, braucht saubere Druckluft – ob für den Betrieb der Lackieranlage, ob zur Bereitstellung von Atemluft für den Lackierer, oder aber für beide Anwendungsfälle.
Die KSI Filtertechnik bietet alle erforderlichen Bestandteile, die beim Aufbau einer Druckluftstation hinter den Kompressor geschaltet werden. Kältetrockner, Druckbehälter, Absperrventile und verschiedene Druckluftfilter zur Reinigung der Luft von Kondensat, Ölbestandteilen und Partikeln auch kleinster Größen, ...
So unterschiedlich die Bauteile und die Anforderungen an eine Druckluftanlage sein können: Die KSI hat die Komponenten für die kundenspezifische Lösung.
Alle Bausteine für die perfekte Atemluft
Zur Aufbereitung zu Atemluft durchläuft die Druckluft, nachdem sie mittels Kältetrockner vorgetrocknet worden ist, drei Filtrationsstufen. Dabei gelingt es, den Strömungswiderstand durch den bogenförmigen Lufteintritt um bis zu 75% zu reduzieren.
Nach der ersten Filtration für Partikel bis 5 Mikron (inklusive Wasserabscheidungsfunktion) und der zweiten Filtrationsstufe mit 0,01 Mikron durchströmt die Luft noch einen Aktivkohlefilter: Das Endergebnis ist zu 100% technisch partikelfreie und ölfreie Luft.
In der praktischen ECOCLEAN® FILTERKOMBI PFU 3 hat die KSI die erforderlichen Elemente einer (Atem-) Luftaufbereitung und -bereitstellung für Lackierkabinen zusammengeführt:
Vorfilter ECOCLEAN® mit automatischem Kondensatableiter
Submikrofilter ECOCLEAN®
Aktivkohlefilter ECOCLEAN®
Druckregler
Abgänge mit Sicherheitskupplung
Wandhalterungen
PFU3: Für Atemluftsysteme in kritischen Umbebungen
100% technisch öl- und partikelfreie Luft
Einsatzbereiche:
z.B. in der Lackierkabine
für wasser- und lösungsmittelbasierende Lacksysteme
bei Atemschutzhauben ohne Aktivkohleadsorber
Lieferumfang
Betriebsfertige Filerkombination bestehend aus:
1. Stufe 5 Mikron Filtration mit Wasserabscheidungsfunktion
und automatischem Kondensatableiter
2. Stufe 0,01 Mikron Filtration und Kugelhahn
3. Stufe Aktivkohlefiltration und manueller Kondensatablass
Manometer für die Anzeige des Eingangsdrucks
Druckregler
2 Abnahmeanschlüsse mit Sicherheitskupplung
Wandhalterungen
Hinweis: Die Vorschaltung eines Kältetrockners ist erforderlich.
Optionen:
Niveaugeregelter Kondensatableiter KONDRAIN N1 und N5
flexibler Anschluss, 90° drehbar, ermöglicht flexible Einsatzorte
hochbeständige Vitonmembrane => mehr Sicherheit und lange Lebensdauer
maximaler Schutz für Membrane und Funktion durch integrierten Filter
Funktionstest jederzeit durch Testschalter möglich, auch zum manuellen Entleeren
Selbstüberwachung durch intelligente Steuerung
Funktionsschutz durch Auto-Reset Funktion
Potentialfreier Alarmausgang (nur KN5)
permanente Leistungsstärke bei Kondensaten 100% Öl bis zu 100% Wasser
ökologisch & ökonomisch sinnvoll
Typ
Leistung*
Abmessungen (mm)
A x C x D
Anschluss**
(Eingang)
Anschluss**
(Schnellkupplung)
PFU3
216
504 x 476 x 122
1/2"
NW7
Korrekturfaktoren
Arbeitsdruck
bar ü
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Faktor
0,38
0,50
0,63
0,75
0,88
1,00
1,12
1,25
1,37
1,49
1,62
1,74
1,86
1,98
2,10
Spezifikationen
Höchsttemperatur
80°C (Aktivkohlestufe bis 60°C empf.)
Mindesttemperatur
1,5°C
Max. Arbeitsdruck
16 bar ü/g
Material Gehäuse
Aluminium, Schutzschicht innen und außen
Farbausführung
schwarze und rote Pulverbeschichtung / RAL9005-RAL3003
--In unserem Online-Angebot finden Sie eine Auswahl der verfügbaren Filter - in unserem gesamten Sortiment sind schon jetzt über 4.600 Originalreferenzen mit entsprechenden Alternativ-Filterelementen gelistet. Mit jeder Anfrage über das bestehende Angebot hinaus wird unsere Liste ergänzt und erweitert. Sollten Sie einen Filter nicht in unserem Online-Angebot finden - so können Sie diesen gerne bei uns anfragen. Ob Sie hier die Originalnummer angeben, den Kompressortyp oder einfach nur die Maße: Die Druckluft-Fachhandel Mitarbeiter finden den passenden Filter für Sie. Testen Sie uns!
Mobile Koffer-Lösung ECOCLEAN® MAK 63 zur Filtration von Partikeln, Kondensat und Ölbestandteilen
Gleich zwei wesentliche Anforderungen erfüllt das mobile Atemluftsystem ECOCLEAN® MAK 63: Die Atemluft wird zum einen dank der cleveren Koffer-Lösung immer genau dort bereitgestellt, wo sie gerade benötigt wird. Zum anderen erhalten Anwender genau die Reinheit, die erforderlich ist. Gerade bei Arbeitseinsätzen unter schwierigen Bedingungen, wie beispielsweise Lackierarbeiten, oder Tankreinigungen, ist die Versorgung mit sicherer Atemluft von essenzieller Bedeutung.
Die Vorteile des ECOCLEAN® MAK 63
Praktische Koffer-Lösung: Tragbares Atemluftsystem im robusten Gehäuse
Langjährige Industriequalität: Filtrations-Technologie direkt vom Hersteller
Silikonfreie Komponenten: Keine Verwendung oder Abgabe von Silikonen
Effektive Abscheidung: Druckminderer ermöglicht effektives Abscheiden in den Filtrationsstufen
Clevere Kondensatableitung: Möglich auch an der Feinstfilterstufe
Hochwertige Druckluftaufbereitung in drei Filtrationsstufen
Bei vielen Druckluftanwendungen ist die verdichtete Luft durch Ölbestandteile, Kondensat oder Staub verschmutzt. Beim ECOCLEAN® MAK 63 durchläuft die Druckluft drei Filtrationsstufen: Die erste Filtration ist für Partikel bis 1 Mikron, die zweite Stufe für Partikel mit 0,01 Mikron und die letzte Stufe ist ein Aktivkohlefilter. Das Ergebnis ist zu 100% technisch partikelfreie und ölfreie Luft.
Lieferumfang der betriebsfertigen Filterkombination:
1. Stufe APF63MFO mit automatischem Kondensatableiter D150
2. Stufe APF63SMA mit automatischem Kondensatableiter D150
3. Stufe APF63CA mit manuellem Kondensatablass HAM12
Manometer für die Anzeige des Betriebsdrucks
Druckregler
Kondensatauffangbehälter
2 Abnahmeanschlüsse mit Sicherheitskupplung
2 Anschlüsse für externe Öl-Wasser-Trenner
Technische Daten:
Aufbau/Leistung
Typ
Leistung
m3/h *
Abmessungen (mm)
A x B x C x D
Anschluss Eingang
Gewindetülle
Anschluss Ausgang
Sicherheits-Doppelknopfkupplung
Anschluss Kondensatableitung
MAK63
60
414 x 304 x 648 x 186
10 mm Innendurchmesser
NW 7,2
Rp 1/2 Zoll Innengewinde
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck
Korrekturfaktoren
Arbeitsdruck
bar ü
2
3
4
5
6
7
8
9
10
Faktor
0,38
0,50
0,63
0,75
0,88
1,00
1,12
1,25
1,37
Spezifikationen
Höchsttemperatur
50°C
Mindesttemperatur
1°C
Max. Arbeitsdruck
16 bar ü/g
Material Koffer
S235JR
Farbausführung Koffer
RAL7035 pulverbeschichtet
Farbausführung Filter
RAL7012 pulverbeschichtet
Praktisches Atemluftsystem für mobile Anwendungen:
Die dreistufige Aufbereitungseinheit ECOCLEAN® MAK 63 ist voll ausgestattet und betriebsfertig. Dank der cleveren Koffer-Lösung eignet sie sich perfekt für mobile Einsätze. Das praktische Atemluftsystem braucht keine zusätzliche Stromversorgung, um zwei Personen reine Atemluft zu liefern. Mit Ihrem überschaubaren Gewicht von nur 15 Kilo und der kompakten Anordnung der Komponenten im robusten Gehäuse eignet sich das mobile Atemluftsystem für eine Reihe von Anwendungen wie z. B.:
Schadstoffsanierung
Lackierarbeiten
Sandstrahlen
Pulverbeschichtung
Tankreinigung
Baustellenarbeiten
ECOCLEAN® MAK 63: Effizienz und Luftqualität gemäß ISO-Qualitätsklasse 1
Neben der hohen Luftqualität gemäß ISO-Qualitätsklasse 1 sorgt das Atemluftsystem MAK 63 auch für hohe Energie und Kosteneffizienz. Dank der innovativen Bauform mit hochdichter Tiefbettplissierung erreichen die Filterelemente erheblich reduzierte Differenzdruckverluste, was mit deutlichen Kosteneinsparungen einhergeht.
Qualitätssicherung*
Entwicklung/Herstellung
DIN EN ISO 9001
Luftreinheitsklasse
nach ISO 8573-1:2010
Festpartikel
Klasse 1
Feuchte (gasförmig)
n. a.
Gesamtöl
Klasse 1
*Erfüllt die Anforderungen der EN 12021:2014 bezüglich Partikel, Restölgehalt und Sauerstoff
--
