TÜV-Ecksicherheitsventil G 1" (IG), 9,5 bar Typ SVGI 10 16-9,5
Versandkostenfrei
%
160,39 €*
(Sie sparen 3.81% )
154,28 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571675967
Hersteller-Nr.:
DA136741
Produktnummer:
DA136741
Gewicht:
0.48 kg
Produktinformationen "TÜV-Ecksicherheitsventil G 1" (IG), 9,5 bar Typ SVGI 10 16-9,5"
Werkstoffe:
Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)
Temperaturbereich:
-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)
Medien:
Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)
Hinweis:
Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.
*Ansprechdruck für Sattdampf max. 3 bar
Weitere Eigenschaften:
| Verwendung | für Druckluft und andere ungiftige, nicht brennbare Gase |
| DN (mm) | 16 |
| Gewinde | G 1 (IG) |
| Ansprechdruck* (bar) | 9,5 |
| Abblasleistung Druckluft (m3/h) | 439 |

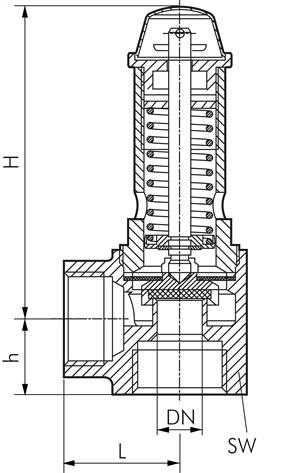

| h (mm) | 22 |
| H-1 (mm) | 80 |
| SW (mm) | 40 |
| L (mm) | 35 |
| Bauteilkennzeichnung | TÜV-SV...-312.16.D/G.0,28 CE0036 9,5 bar |
| Temperaturbereich (°C) | -20 bis +200 |
| Gewicht | 480 g / Stk. |
