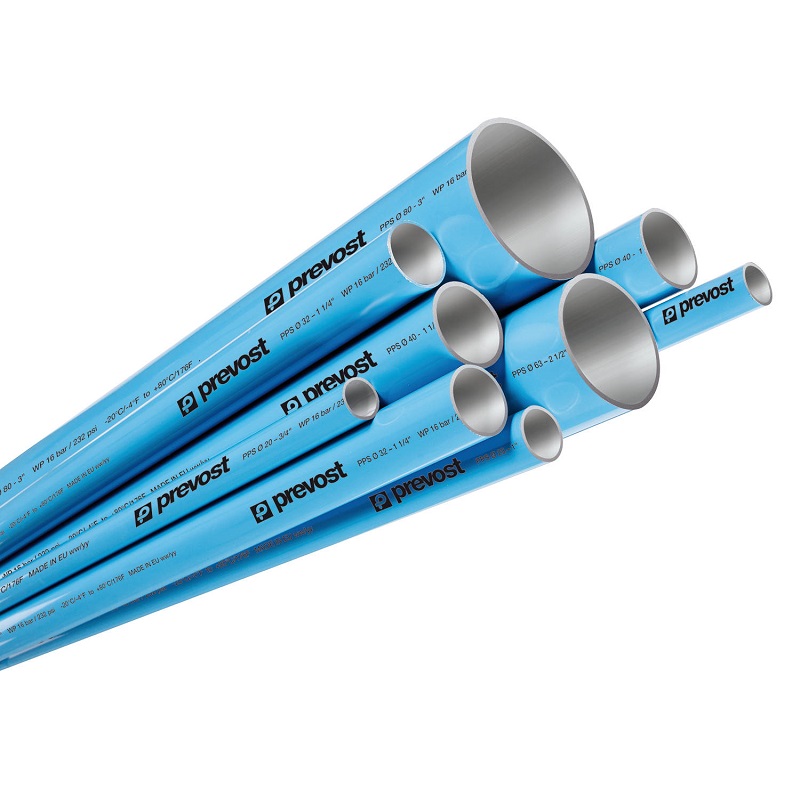

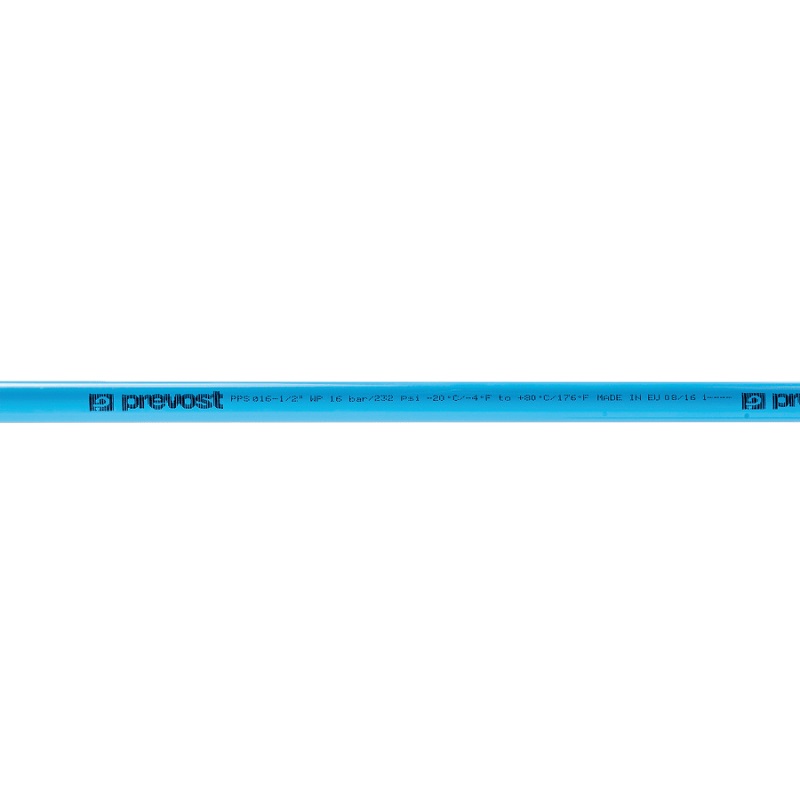

PREVOST-BLAU ALUMINIUM-ROHR Rohraußen-Ø = 32 | Länge 5,5 m (Ersetzt PPS TUB32L6)
79,38 € inkl. MwSt.
Inhalt:
5.5 Laufende(r) Meter
(14,43 €* / 1 Laufende(r) Meter)
Sonderversand Prevost Rohrleitung EUR 34 | ab EUR 1.000 (brutto) versandkostenfrei (DE) ansonsten zzgl. Versandkosten
Hersteller:
Prevost
Produktnummer:
PPS BTU3255
Gewicht:
0.002 kg
Versand:
Spedition
Downloads
Produktinformationen "PREVOST-BLAU ALUMINIUM-ROHR Rohraußen-Ø = 32 | Länge 5,5 m (Ersetzt PPS TUB32L6)"
PPS System Vollaluminium - Druckluftleitung - PPS BTU3255
Eigenschaften:
- 100 % Aluminium
- Sehr leicht: Von einer Person allein installierbar
- Einfache Werkzeuge: Einfach zu schneiden und anzufassen, für vereinfachte Installation und Wartung
- Rostfrei
- Keine Brandgefahr: Keine Brandschutzbescheinigung erforderlich
- Geringe Druckverluste durch eine glatte Rohrinnenseite
- UV und Wärmebeständig: Geringer Dilatationskoeffizient
- Mit ISO-Lack und Kennzeichnung
Technische Daten:
| Rohrlänge | 5,5 m |
| Rohrdurchmesser | 32 mm |
| Kompatibles Medium | Druckluft |
| Rohrfarbe | Blau RAL 5012 |
| Betriebsdruck | Max. 16 bar |
| Dichte | 2,7 kg/dm3 |
| Material | Eloxiertes Aluminium Legierung EN AW 6060 T6 UNI-EN 573-3 |
| Oberflächenbehandlung | Innen und Außen behandelt (erfüllt RoHS-Richtlinien) |
| Beschichtung | Elektrostatische Lackierung |
| Strangpressqualität | Nahtlose Pressung |
| Material: | Aluminium |
|---|---|
| Ø außen (mm): | 32 |
Anmelden
passendes Zubehör
PREVOST-MUTTER für Verbinder Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 NUT - Aluminiumrohr-Überwurfverschraubung (PPS1 NUT32)
Technische Daten:
Für Verbinder Durchmesser
32 mm
Temperatur
-20°C - 80°C
Material
Aluminium EN AB 46100
PREVOST-ABZWEIGFLANSCH für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 16
PPS System Vollaluminium - Druckluftleitung - PPS1 - Aluminiumrohr-Abzweigflansch (PPS1 BP3216)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
Rohrdurchmesser Außen
16 mm
A
32 mm
B
94 mm
C
70 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material
Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-WINKELMUFFE 90° für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 90° Winkel Aluminiumrohr-Verbinder PPS1 9C32
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
A
57 mm
B
106 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK MIT REDUZIERABGANG für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 16
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück mit Reduzierung TR3216
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
Rohrdurchmesser Außen
16 mm
A
57 mm
B
155 mm
C
91 mm
D
32 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-ABZWEIGFLANSCH INNENGEWINDE für Rohr mit außen-Ø = 32 IG BSPP = G 3/4
PPS System Vollaluminium - Druckluftleitung - PPS1 - Aluminiumrohr-Abzweigflansch mit zylindrischem IG (PPS1 BT3227)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
IG BSPP
G 3/4
A
32 mm
B
84 mm
C
70 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material
Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-AUSSENGEWINDE WINKEL 90° für Rohr mit außen-Ø = 32 AG BSPT = R 1 AG NPT =
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 90° Winkel Aluminiumrohr-Verbinder mit konischem AG PPS1 9CM3234
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
A
57 mm
B
103 mm
C
88 mm
D
46 mm
AG BSPT
R 1
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK MIT INNENGEWINDE für Rohr mit außen-Ø = 32 IG BSPP = G 3/4
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück mit zylindrischem IG TT3227Eigenschaften:Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogenMit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.Für völlige Dichtheit sorgen 2 mit teflonbeschichtete FlügelTechnische Daten:Rohrdurchmesser Außen32 mmIG BSPPG 3/4A57 mmB155 mmC68 mmD46 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CKörper und Mutter100 % Aluminium EN AB 46100PPS Grip ConceptGreifsystem
PREVOST-DICHTUNG Inhalt = 10 für Verbinder Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 SEAL - Aluminiumrohr-Verbinder-Dichtring (PPS1 SEAL32)
Technische Daten:
Für Verbinder Durchmesser
32 mm
Temperatur
-20°C - 80°C
PREVOST-KUGELHAHN für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 - Kugelhahn für Aluminiumrohr (PPS1 RSI32)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
A
57 mm
B
189 mm
C
85 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
PPS Grip Concept
Greifsystem
PREVOST-ABZWEIGFLANSCH für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 20
PPS System Vollaluminium - Druckluftleitung - PPS1 - Aluminiumrohr-Abzweigflansch (PPS1 BP3220)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
Rohrdurchmesser Außen
20 mm
A
38 mm
B
98 mm
C
72 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material
Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK MIT REDUZIERABGANG für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 25
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück mit Reduzierung TR3225Eigenschaften:Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogenMit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.Für völlige Dichtheit sorgen 2 mit teflonbeschichtete FlügelTechnische Daten:Rohrdurchmesser Außen32 mmRohrdurchmesser Außen25 mmA57 mmB155 mmC102 mmD46 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CKörper und Mutter100 % Aluminium EN AB 46100PPS Grip ConceptGreifsystem
PREVOST-GERADE MUFFE MIT AUSSENGEWINDE für Rohr mit außen-Ø = 32 AG BSPT = R 1 AG NPT =
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit konischem AG PPS1 MM3234
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
IG BSPP
R 1
A
100 mm
B
146 mm
C
90 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK MIT INNENGEWINDE für Rohr mit außen-Ø = 32 IG BSPP = G 1
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück mit zylindrischem IG TT3234Eigenschaften:Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogenMit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.Für völlige Dichtheit sorgen 2 mit teflonbeschichtete FlügelTechnische Daten:Rohrdurchmesser Außen32 mmIG BSPPG 1A57 mmB155 mmC68 mmD46 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CKörper und Mutter100 % Aluminium EN AB 46100PPS Grip ConceptGreifsystem
PREVOST-MUFFE für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung für Vakuum - PPS1 Fitting - Aluminiumrohr-Verbinder PPS1 UN32
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohraußen-Durchmesser
32 mm / 1 1/4 Zoll
A
46 mm
B
90 mm
Medium
Vakuum
Betriebsdruck
-0,98 bar - max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-KUGELHAHN MIT AUSSENGEWINDE für Rohr mit außen-Ø = 32 AG BSPT = R 1 AG NPT =
PPS System Vollaluminium - Druckluftleitung - PPS1 - Kugelhahn für Aluminiumrohr mit einseitigem konischem AG (PPS1 RSIM3234)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
AG BSPT
R 1
A
57 mm
B
160 mm
C
85 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
PPS Grip Concept
Greifsystem
PREVOST-GERADE MUFFE MIT INNENGEWINDE für Rohr mit außen-Ø = 32 IG BSPP = G 1
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit zylindrischem IG PPS1 MF3234
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
IG BSPP
G 1
A
68 mm
B
103 mm
C
57 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-HALTEKLEMME für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS1 CI - Montageclip (PPS1 CI32)
Technische Daten:
Für Rohr Außen-Durchmesser
32 mm
A
38 mm
B
57 mm
PREVOST-ABZWEIGFLANSCH für Rohr mit außen-Ø = 80 für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 - Aluminiumrohr-Abzweigflansch (PPS1 BP8032)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
80 mm
Rohrdurchmesser Außen
32 mm
A
57 mm
B
165 mm
C
147 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material
Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück PPS1 TE32
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
A
57 mm
B
155 mm
C
106 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-BLINDSTOPFEN für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr Blindstopfen PPS1 BO32
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
A
57mm
B
70 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-ROHRREDUZIERMUFFE für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 25
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Reduzierstück Aluminiumrohr-Verbinder PPS1 MR3225
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
Rohrdurchmesser Innen
25 mm
A
57 mm
B
102 mm
C
46 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-GELENSTÜCK KIT für Verbinder Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 IP - Aluminiumrohr-Verbinder-Innenstützring (PPS1 IP32)
Technische Daten:
Für Verbinder Durchmesser
32 mm
Temperatur
-20°C - 80°C
PREVOST-SCHIEBEMUFFE für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung für Vakuum - PPS1 Fitting - Aluminiumrohr-Verbinder PPS1 UNS32
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohraußen-Durchmesser
32 mmm / 1 1/4 Zoll
A
57 mm
B
106 mm
Medium
Vakuum
Betriebsdruck
-0,98 bar - max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-ABZWEIGFLANSCH INNENGEWINDE für Rohr mit außen-Ø = 32 IG BSPP = G 1/2
PPS System Vollaluminium - Druckluftleitung - PPS1 - Aluminiumrohr-Abzweigflansch mit zylindrischem IG (PPS1 BT3212)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
IG BSPP
G 1/2
A
32 mm
B
82 mm
C
70 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material
Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-KUGELHAHN MIT INNENGEWINDE für Rohr mit außen-Ø = 32 IG BSPP = G 1
PPS System Vollaluminium - Druckluftleitung - PPS1 - Kugelhahn für Aluminiumrohr mit einseitigem zylindrischem IG (PPS1 RSIF3234)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
IG BSPP
G 1
A
57 mm
B
151 mm
C
85 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK MIT REDUZIERABGANG für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück mit Reduzierung TR3220
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
Rohrdurchmesser Außen
20 mm
A
57 mm
B
155 mm
C
96 mm
D
38 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-WINKELMUFFE 45° für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 45° Winkel Aluminiumrohr-Verbinder PPS1 4C32
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
A
57 mm
B
117 mm
C
85 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-ANZIEHSCHLÜSSEL für Verbinder Ø = 32
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS1 CLE - Montageschlüssel für Aluminiumrohr-Verbinder (PPS1 CLE32)
Technische Daten:
Für Verbinder Durchmesser
32 mm
PREVOST-GERADE MUFFE MIT INNENGEWINDE für Rohr mit außen-Ø = 32 IG BSPP = G 1 1/4
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit zylindrischem IG PPS1 MF3242
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
IG BSPP
G 1 1/4
A
68 mm
B
103 mm
C
57 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-GERADE MUFFE MIT AUSSENGEWINDE für Rohr mit außen-Ø = 32 AG BSPT = R 1 1/4 AG NPT =
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit konischem AG PPS1 MM3242
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
IG BSPP
R 1 1/4
A
100 mm
B
146 mm
C
90 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-BLAU ALUMINIUM-ROHR Rohraußen-Ø = 32 | Länge 4 m (Ersetzt PPS TUB32L4)
PPS System Vollaluminium - Druckluftleitung - PPS BTU3240
Eigenschaften:
100 % Aluminium
Sehr leicht: Von einer Person allein installierbar
Einfache Werkzeuge: Einfach zu schneiden und anzufassen, für vereinfachte Installation und Wartung
Rostfrei
Keine Brandgefahr: Keine Brandschutzbescheinigung erforderlich
Geringe Druckverluste durch eine glatte Rohrinnenseite
UV und Wärmebeständig: Geringer Dilatationskoeffizient
Mit ISO-Lack und Kennzeichnung
Technische Daten:
Rohrlänge
4 m
Rohrdurchmesser
32 mm
Kompatibles Medium
Druckluft
Rohrfarbe
Blau RAL 5012
Betriebsdruck
Max. 16 bar
Dichte
2,7 kg/dm3
Material
Eloxiertes AluminiumLegierung EN AW 6060 T6 UNI-EN 573-3
Oberflächenbehandlung
Innen und Außen behandelt (erfüllt RoHS-Richtlinien)
Beschichtung
Elektrostatische Lackierung
Strangpressqualität
Nahtlose Pressung
PREVOST-BLAU ALUMINIUM-ROHR Rohraußen-Ø = 32 | Länge 5,5 m (Ersetzt PPS TUB32L6)
PPS System Vollaluminium - Druckluftleitung - PPS BTU3255
Eigenschaften:
100 % Aluminium
Sehr leicht: Von einer Person allein installierbar
Einfache Werkzeuge: Einfach zu schneiden und anzufassen, für vereinfachte Installation und Wartung
Rostfrei
Keine Brandgefahr: Keine Brandschutzbescheinigung erforderlich
Geringe Druckverluste durch eine glatte Rohrinnenseite
UV und Wärmebeständig: Geringer Dilatationskoeffizient
Mit ISO-Lack und Kennzeichnung
Technische Daten:
Rohrlänge
5,5 m
Rohrdurchmesser
32 mm
Kompatibles Medium
Druckluft
Rohrfarbe
Blau RAL 5012
Betriebsdruck
Max. 16 bar
Dichte
2,7 kg/dm3
Material
Eloxiertes AluminiumLegierung EN AW 6060 T6 UNI-EN 573-3
Oberflächenbehandlung
Innen und Außen behandelt (erfüllt RoHS-Richtlinien)
Beschichtung
Elektrostatische Lackierung
Strangpressqualität
Nahtlose Pressung
PREVOST-MONTAGEFLÜSSIGKEIT Inhalt = 750 Einsatz =
PPS System Druckluftleitungen - ZUBEHÖR Montageflüssigkeit PPS AL
Eigenschaften:
Inhalt: 750 ml
Für die Anwendung bei der Montage von Druckluft-Rohrleitungen
PREVOST-Abfaswerkzeug zum Entgraten
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS CHERAP - Abfaswerkzeug zum Entgraten Innen und Außen (PPS CHERAP)\nEigenschaften:\n\nZum Entgraten von Innen und Außen\n\n
PREVOST-Abfaswerkzeug für Ø 16-50 mm
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS CHE - Abfaswerkzeug für Rohr Außen-Durchmesser 16-50 mm (PPS CHE50P)\nTechnische Daten:\nFür Rohr Außen-Durchmesser 16 bis 50 mm\n
PREVOST-Rohrschneider für Rohr Ø 16-63 mm
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS CTU - Rohrschneider für Rohr Außen-Durchmesser 16-63 mm (PPS CTU63)\nTechnische Daten:\nFür Rohr Außen-Durchmesser 16 bis 63 mm\n
PREVOST-Rohrschneider für Rohr Ø 63-80 mm
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS CTU - Rohrschneider für Rohr Außen-Durchmesser 63-80 mm (PPS CTU110)\nTechnische Daten:\nFür Rohr Außen-Durchmesser 63 bis 80 mm\n
PREVOST-AUSSENGEWINDE GERADE KUPPLUNG für Rohr mit außen-Ø = 20 AG BSPT = R 1/2 AG NPT =
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit konischem AG PPS1 MM2012Eigenschaften:Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogenMit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.Für völlige Dichtheit sorgen 2 mit teflonbeschichtete FlügelTechnische Daten:Rohrdurchmesser Außen20 mmIG BSPPR 1/2A38 mmB65 mmC32 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CKörper und Mutter100 % Aluminium EN AB 46100PPS Grip ConceptGreifsystem
PREVOST-HALTEKLEMME für Rohr mit außen-Ø = 20
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS1 CI - Montageclip (PPS1 CI20)
Technische Daten:
Für Rohr Außen-Durchmesser
20 mm
A
24 mm
B
49 mm
PREVOST-BLAU ALUMINIUM-ROHR Rohraußen-Ø = 20 | Länge 4 m
PPS System Vollaluminium - Druckluftleitung - PPS BTU2040
Eigenschaften:
100 % Aluminium
Sehr leicht: Von einer Person allein installierbar
Einfache Werkzeuge: Einfach zu schneiden und anzufassen, für vereinfachte Installation und Wartung
Rostfrei
Keine Brandgefahr: Keine Brandschutzbescheinigung erforderlich
Geringe Druckverluste durch eine glatte Rohrinnenseite
UV und Wärmebeständig: Geringer Dilatationskoeffizient
Mit ISO-Lack und Kennzeichnung
Technische Daten:
Rohrlänge
4 m
Rohrdurchmesser
20 mm
Kompatibles Medium
Druckluft
Rohrfarbe
Blau RAL 5012
Betriebsdruck
Max. 16 bar
Dichte
2,7 kg/dm3
Material
Eloxiertes AluminiumLegierung EN AW 6060 T6 UNI-EN 573-3
Oberflächenbehandlung
Innen und Außen behandelt (erfüllt RoHS-Richtlinien)
Beschichtung
Elektrostatisches Lackierung
Strangpressqualität
Nahtlose Pressung
PREVOST-BLAU ALUMINIUM-ROHR Rohraußen-Ø = 20 | Länge 5,5 m
PPS System Vollaluminium - Druckluftleitung - PPS BTU2055
Eigenschaften:
100 % Aluminium
Sehr leicht: Von einer Person allein installierbar
Einfache Werkzeuge: Einfach zu schneiden und anzufassen, für vereinfachte Installation und Wartung
Rostfrei
Keine Brandgefahr: Keine Brandschutzbescheinigung erforderlich
Geringe Druckverluste durch eine glatte Rohrinnenseite
UV und Wärmebeständig: Geringer Dilatationskoeffizient
Mit ISO-Lack und Kennzeichnung
Technische Daten:
Rohrlänge
5,5 m
Rohrdurchmesser
20 mm
Kompatibles Medium
Druckluft
Rohrfarbe
Blau RAL 5012
Betriebsdruck
Max. 16 bar
Dichte
2,7 kg/dm3
Material
Eloxiertes AluminiumLegierung EN AW 6060 T6 UNI-EN 573-3
Oberflächenbehandlung
Innen und Außen behandelt (erfüllt RoHS-Richtlinien)
Beschichtung
Elektrostatische Lackierung
Strangpressqualität
Nahtlose Pressung
PREVOST-ANZIEHSCHLÜSSEL für Verbinder Ø = 20
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS1 CLE - Montageschlüssel für Aluminiumrohr-Verbinder (PPS1 CLE20)
Technische Daten:
Für Verbinder Durchmesser
20 mm
PREVOST-WINKELMUFFE 90° für Rohr mit außen-Ø = 20
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 90° Winkel Aluminiumrohr-Verbinder PPS1 9C20
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
20 mm
A
38 mm
B
73 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-ROHRLEITUNGSDOSEN 7,4 Eingang mit IG BSPP = G 1/2 Ausgang mit 2 Kupplungen = ESI 07
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG (ESI 078103WK)
Eigenschaften:
2 Kupplungen
Manueller Ablass
Europäisches Profil Durchgang 7,4 mm
Wandanbringung an 4 Punkten
Luftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbar
Kupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des Anwenders
Ausrichtbare Kupplung zur gewünschten Positionierung des Knopfes
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 1/2
Ausgang mit 2 Kupplungen
ESI 07
A
71 mm
B
57 mm
C
38 mm
D
70 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
PREVOST-KUGELHAHN für Rohr mit außen-Ø = 20
PPS System Vollaluminium - Druckluftleitung - PPS1 - Kugelhahn für Aluminiumrohr (PPS1 RSI20)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
20 mm
A
38 mm
B
147 mm
C
66 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
PPS Grip Concept
Greifsystem
25
%
Sicherheitskupplung G1/2 Außengewinde NW 7,4 Prevost, ESI 071153
Einhand-Sicherheitskupplung NW 7,4 - Druckknopf-AusführungAnschluss G1/2 außen, ESI 071153(passend zu Standard-Kupplungen und Einstecknippeln NW 7,4)
Einfach
Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder System anschließen
Sofortiger und kraftsparender Anschluss
Kompatibel mit allen europäischen Standardverbindungen (7,4 mm) einsetzbar
Sicher
Anschluss lässt sich völlig sicher lösen
Keine Gefahr eines "Peitschenhiebs" oder einer unbeabsichtigten Abtrennung
Automatische Druckentlastung und Abtrennung
Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Leistungsstarke Prevost-Sicherheitskupplung ESI 071153
Ergonimische und kompakte Form für eine intuitive, problemlose Handhabung
Kompakte Maße
Optimierter Medienfluss
Ohne Druckverlust
Völlige Dichtheit der Kupplung
Dichtheit der Gewinde durch Flachdichtung
Zylindrisches Außengewinde
Gas BSP
Integrierte Dichtung
Internationaler Standard ISO 228/1
Robust
Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
Wiederstandsfähig gegen:
Abrieb und Stöße
Vibrationen
Quetschungen
Korrosion
Antistatisches, leichtes und kratzfestes Material
Zuverlässig
Flexibler und sofort greifender Mechanismus
Völlige Dichtheit
Wirtschaftliche Vorteile
Produktivitätssteigerung (leichte Benutzung, hohe Lebensdauer)
Senkung der Energiekosten (dauerhafte Dichtheit)
Maximale Leistung der Systeme und Druckluftwerkzeuge
Technische Daten Ihrer Sicherheitskupplung ESI 071153:
Betriebsdruck
2 - 12 bar
Einsatztemperaturen
-15 °C bis +70 °C
Gehäusematerial
Verstärktes Verbundmaterial
Dichtungsmaterial
Nitrildichtung
Anschluss und Führung
Metallteile
Gewicht
135 g
Durchflussmenge (Luft)
1820 l/min (bei 6 bar)
PREVOST-T-STÜCK für Rohr mit außen-Ø = 20
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück PPS1 TE20
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
20 mm
A
38 mm
B
108 mm
C
73 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-ROHRLEITUNGSDOSEN Eingang mit IG BSPP = G 1/2 Ausgang mit IG BSPP = G 1/2
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG für 1 Kupplung (MF 103S1)
Eigenschaften:
Für 1 Kupplung (nicht im Lieferumfang)
Manueller Ablass
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 1/2
Ausgang mit IG BSPP
G 1/2
A
51 mm
B
50 mm
C
38 mm
D
63 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
29
%
DF-Schnellkupplung NW 7,2 G 1/2 außen - 10 Stück - Messing blank
Einhandschnellkupplung mit Walzenverriegelung. Rückschlagventil in der Kupplung, beim Kuppeln zwangsweise entriegelt. Technische Daten
Außengewinde G 1/2 = 20,95 mm
VPE = 10 Stück
Durchfluss nach ISO6358 1.500Nl/min (p1=6bar, Dp=1bar)
Durchflussmedium Druckluft, vorgefiltert mit 40µm
Max. Betriebsdruck (p1) 16bar
Temperaturbereich -10°C bis +90°C
Einbaulage beliebig Durchflussrichtung Vorzugsweise Kupplung vor Stecker
Material - Kupplung Messing - Dichtungen NBR - Federn Federstahl - Walzen Niro Stahl
Länge L 42,5, Schlüsselweite SW 21
Made in Germany
32
%
Prevost Industrie-Schlauchaufroller 12 m - 8x12 mm DRF 0812ES mit Sicherheitskupplung ESI 07
Der Prevost Schlauchaufroller DRF 0812ES ist der praktische Profi-Aufroller unter den automatischen Druckluft Schlauchtrommeln. Das Modell DRF0812ES verfügt über einen 12 Meter langen Druckluftschlauch mit Durchmesser 8 x 12 mm. Angeschlossen wird die geschlossene Trommel über einen 1 Meter langen Versorgungsschlauch. Was den Druckluftschlauch Aufroller DRF 0812ES so besonders macht? Er ist dank qualitätsgesicherter Herstellungsverfahren besonders robust und für den dauerhaften Einsatz geeignet. Das Gehäuse ist aus feuerverzinktem Stahl gefertigt und mit UV-beständigem Polyesterpulver elektrostatisch lackiert. Genau richtig, wenn Sie in Ihrer Werkstatt regelmäßig mit mobilen Druckluftwerkzeugen, Reinigungsgeräten oder Blaspistolen arbeiten. Aber auch in Sachen Sicherheit punktet die DRF-Serie: Der Luftauslass am flexiblen Polyurethanschlauch ist serienmäßig mit einer ESI 07 Sicherheitskupplung ausgestattet.
Die Vorteile Ihres Prevost DRF 0812ES:
effizient durch permanente Verfügbarkeit der gerade benötigten Schlauchlänge
sicher aufgerollt dank des speziellen Schlaucheinzugsystems
langlebig durch Schutz des Schlauchs im robusten Stahlgehäuse
leicht entkuppelt dank der mitgelieferten ESI-Sicherheitsschnellkupplung
Technische Daten:
Breite
Gehäuse
Stahl
Halterung
drehbar 180°
Nenndruck
max. 12 bar
Auslassgewinde Schlauchaufroller
G 1/4
max. Temperatur
65°C
Gewicht:
ca. 6 kg
Schlauchdurchmesser
8 x 12 mm
Länge
12 m + 1,00 m außen
Durchfluss bei 6 bar
500 l/min
Tiefe (A)
340 mm
Höhe (B)
302 mm
Die Eigenschaften Ihres DRF 0812ES:
Gehäuse aus feuerverzinktem Stahl mit elektrostatischer Lackierung aus UV-beständigem Polyesterpulver, Feder aus vergütetem Stahl.
Schlauch aus Polyurethan/Thermoplast mit Textilgeflecht
Luftzuführung: Anschluss über einen 1m langen Versorgungsschlauch (im Lieferumfang enthalten), Versorgungsschlauch ohne Anschlussteile (bitte mitbestellen), durch Kunststoffabdeckung geschützt.
Schwenkbare Halterung (180°) zur Anbringung an Wand oder Decke
Temperatur: -15°C bis +65°C
Luftauslass ist mit einer Sicherheitsschnellkupplung prevo S1 mit Peitschenhiebsicherung (gegen Druckluftstoß) ausgestattet, so dass das An- und Abkuppeln mit einem Handgriff erfolgen kann.
Europäisches Kupplungsprofil NW 7,2-7,4
Hinweis: Damit Sie Ihren Schlauchaufroller sofort an Ihren Kompressor anschließen können, empfehlen wir die passenden Stecknippel und Schlauchklemmen für den Versorgungsschlauch. Bitte gleich unter Zubehör auswählen und mitbestellen.
Druckluft Schlauchaufroller für Profis: Stabil, schwenkbar und sicher!
Sie sind ein Druckluft-Profi und suchen einen automatischen Schlauchaufroller mit Industrie-Standard? Dann ist der Prevost DRF 0812ES genau der Richtige für Sie. Dank seiner robusten Bauweise und seinem hochwertigen Gehäuse lässt er Sie auch nach vielen dauerhaften Einsätzen nicht im Stich. Der Druckluftschlauch Aufroller kann je nach Bedarf an der Wand oder Decke angebracht werden. Mit der um 180 Grad schwenkbaren Halterung und einer großzügigen Schlauchlänge von 12 Metern passt sich der DRF 0812ES optimal an Ihre individuelle Druckluft Anwendung an – ohne dass Sie unnötiges Schlauchgewicht halten müssen. Einfach den Schlauch in der gewünschten Länge herausziehen und einrasten lassen. Nach Gebrauch wird der Schlauch automatisch wieder in die Druckluft Schlauchtrommel eingezogen. Sie müssen lediglich die Sperrraste lösen, indem Sie kurzen am Schlauch ziehen. Und wie es in Bezug auf die Sicherheit aussieht? Alle Prevost Schlauchaufroller der Serie DRF sind mit Sicherheitsschnellkupplungen ausgestattet, die Sie zuverlässig gegen ungewollte Drukluftstöße (Peitschenhiebe) sichern. So kann das An- und Abkuppeln Ihrer Werkzeuge immer völlig gefahrlos erfolgen.
Sicherheit ist Standard bei automatischen Schlauchaufrollern von Prevost
Die automatischen Schlauchaufroller von Prevost entsprechen der Europäischen Maschinenrichtlinie 2006/42/EG. Weitere Standards sind:
EN ISO 12100: 2010-11-0:„Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung“
EN 13857: 2008:„Sicherheit von Maschinen: Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen“.
PREVOST-BOHRWERKZEUG Bohrlochdurchmesser = 16
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS SP - Bohrwerkzeug für Abzweigflansch (PPS SP16)
Technische Daten:
Bohrlochdurchmesser
16 mm
Für Rohr mit Außen-Durchmesser
16 bis 32 mm
PREVOST-WANDFÜHRUNG GEBOGEN Rohraußen-Ø = 20 Länge = 1 Meter
PPS System Vollaluminium - Druckluftleitung - PPS LMCB20
Eigenschaften:
100 % Aluminium
Sehr leicht: Von einer Person allein installierbar
Einfache Werkzeuge: Einfach zu schneiden und anzufassen, für vereinfachte Installation und Wartung
Rostfrei
Keine Brandgefahr: Keine Brandschutzbescheinigung erforderlich
Geringe Druckverluste durch eine glatte Rohrinnenseite
UV und Wärmebeständig: Geringer Dilatationskoeffizient
Mit ISO-Lack und Kennzeichnung
Technische Daten:
Rohrlänge
1 m
Rohrdurchmesser
20 mm
Kompatibles Medium
Druckluft
Rohrfarbe
Blau RAL 5012
Betriebsdruck
Max. 16 bar
Dichte
2,7 kg/dm3
Material
Eloxiertes AluminiumLegierung EN AW 6060 T6 UNI-EN 573-3
Oberflächenbehandlung
Innen und Außen behandelt (erfüllt RoHS-Richtlinien)
Beschichtung
Elektrostatische Lackierung
Strangpressqualität
Nahtlose Pressung
PREVOST-WINKELMUFFE 90° für Rohr mit außen-Ø = 25
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 90° Winkel Aluminiumrohr-Verbinder PPS1 9C25
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
25 mm
A
46 mm
B
89 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK MIT INNENGEWINDE für Rohr mit außen-Ø = 20 IG BSPP = G 1/2
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück mit zylindrischem IG TT2012Eigenschaften:Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogenMit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.Für völlige Dichtheit sorgen 2 mit teflonbeschichtete FlügelTechnische Daten:Rohrdurchmesser Außen20 mmIG BSPPG 1/2A38 mmB108 mmC47 mmD32 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CKörper und Mutter100 % Aluminium EN AB 46100PPS Grip ConceptGreifsystem
Schläuche zum Dilatationsausgleich und gegen Netzschrumpfung - Konisches Standard-Außengewinde
Werkstoff: Gummischlauch mit MetallgeflechtSchwerpunkt: Beständigkeit gegen Öle, Abrieb und OzonAusgestattet mit: DrehkupplungAG BSPT = R 2Länge = 1AG BSPT = R 1 1/2Länge = 1,25AG BSPT = R 1 1/4Länge = 1,1AG BSPT = R 1Länge = 0,75AG BSPT = R 3/4Länge = 0,75AG BSPT = R 1/2Länge = 0,75
PREVOST-ROHRLEITUNGSDOSEN Eingang mit IG BSPP = G 1/2 Ausgang mit IG BSPP = G 1/2
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG für 2 Kupplungen (MF 103S2)
Eigenschaften:
Für 2 Kupplungen (nicht im Lieferumfang)
Manueller Ablass
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 1/2
Ausgang mit IG BSPP
G 1/2
A
51 mm
B
50 mm
C
38 mm
D
63 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
PREVOST-WINKELMUFFE 45° für Rohr mit außen-Ø = 20
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 45° Winkel Aluminiumrohr-Verbinder PPS1 9C20
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
20 mm
A
38 mm
B
83 mm
C
59 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-Hakenschlüssel für Verbindert Ø = 16-80
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS1 CLE - Montageschlüssel für Aluminiumrohr-Verbinder (PPS1 CLE63)\nTechnische Daten:\nFür Verbinder Durchmesser63 mm\n
Ähnliche Produkte
PREVOST-HALTEKLEMME für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖR PPS1 CI - Montageclip (PPS1 CI32)
Technische Daten:
Für Rohr Außen-Durchmesser
32 mm
A
38 mm
B
57 mm
PREVOST-WINKELMUFFE 90° für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 90° Winkel Aluminiumrohr-Verbinder PPS1 9C32
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
A
57 mm
B
106 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück PPS1 TE32
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
A
57 mm
B
155 mm
C
106 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-GERADE MUFFE MIT AUSSENGEWINDE für Rohr mit außen-Ø = 32 AG BSPT = R 1 1/4 AG NPT =
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit konischem AG PPS1 MM3242
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
IG BSPP
R 1 1/4
A
100 mm
B
146 mm
C
90 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK MIT REDUZIERABGANG für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 25
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück mit Reduzierung TR3225Eigenschaften:Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogenMit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.Für völlige Dichtheit sorgen 2 mit teflonbeschichtete FlügelTechnische Daten:Rohrdurchmesser Außen32 mmRohrdurchmesser Außen25 mmA57 mmB155 mmC102 mmD46 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CKörper und Mutter100 % Aluminium EN AB 46100PPS Grip ConceptGreifsystem
PREVOST-GERADE MUFFE MIT INNENGEWINDE für Rohr mit außen-Ø = 32 IG BSPP = G 1
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit zylindrischem IG PPS1 MF3234
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
IG BSPP
G 1
A
68 mm
B
103 mm
C
57 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-HALTEKLEMME für Kugelhahn mit außen-Ø = 20
PPS System Vollaluminium - Druckluftleitung - ZUBEHÖRPPS1 CIRSI - HALTEKLEMME FÜR KUGELHAHN )
Technische Daten:
Für Rohr mit Außen-Durchmesser
20 mm
PREVOST-ABZWEIGFLANSCH für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 20
PPS System Vollaluminium - Druckluftleitung - PPS1 - Aluminiumrohr-Abzweigflansch (PPS1 BP3220)
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
Rohrdurchmesser Außen
20 mm
A
38 mm
B
98 mm
C
72 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material
Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-MUFFE für Rohr mit außen-Ø = 32
PPS System Vollaluminium - Druckluftleitung für Vakuum - PPS1 Fitting - Aluminiumrohr-Verbinder PPS1 UN32
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohraußen-Durchmesser
32 mm / 1 1/4 Zoll
A
46 mm
B
90 mm
Medium
Vakuum
Betriebsdruck
-0,98 bar - max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-ROHRREDUZIERMUFFE für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 25
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Reduzierstück Aluminiumrohr-Verbinder PPS1 MR3225
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
Rohrdurchmesser Innen
25 mm
A
57 mm
B
102 mm
C
46 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PREVOST-T-STÜCK MIT REDUZIERABGANG für Rohr mit außen-Ø = 32 für Rohr mit außen-Ø = 16
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück mit Reduzierung TR3216
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
32 mm
Rohrdurchmesser Außen
16 mm
A
57 mm
B
155 mm
C
91 mm
D
32 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
Fragen zum Artikel
