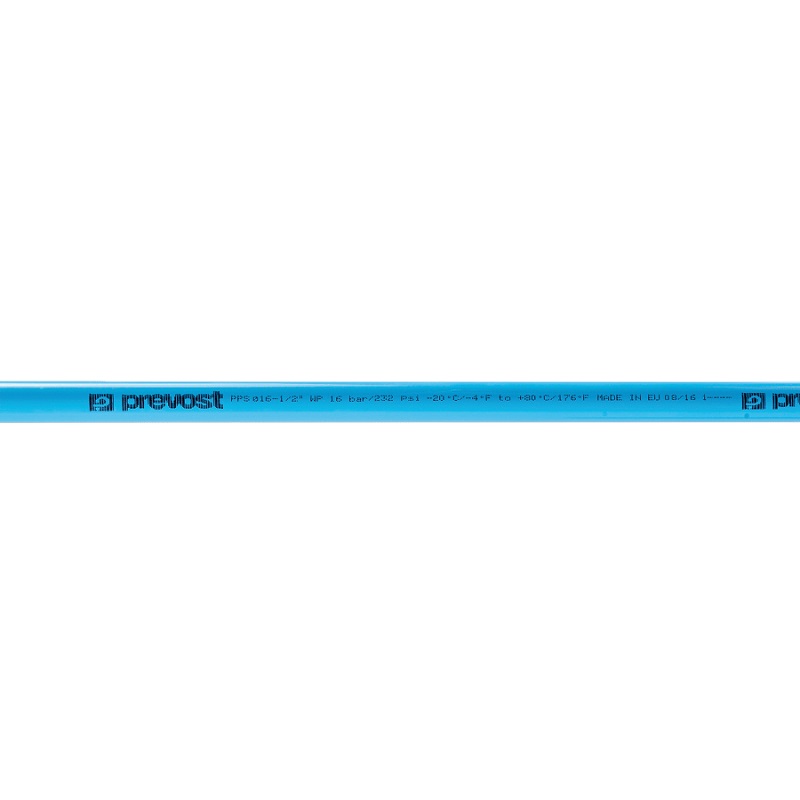

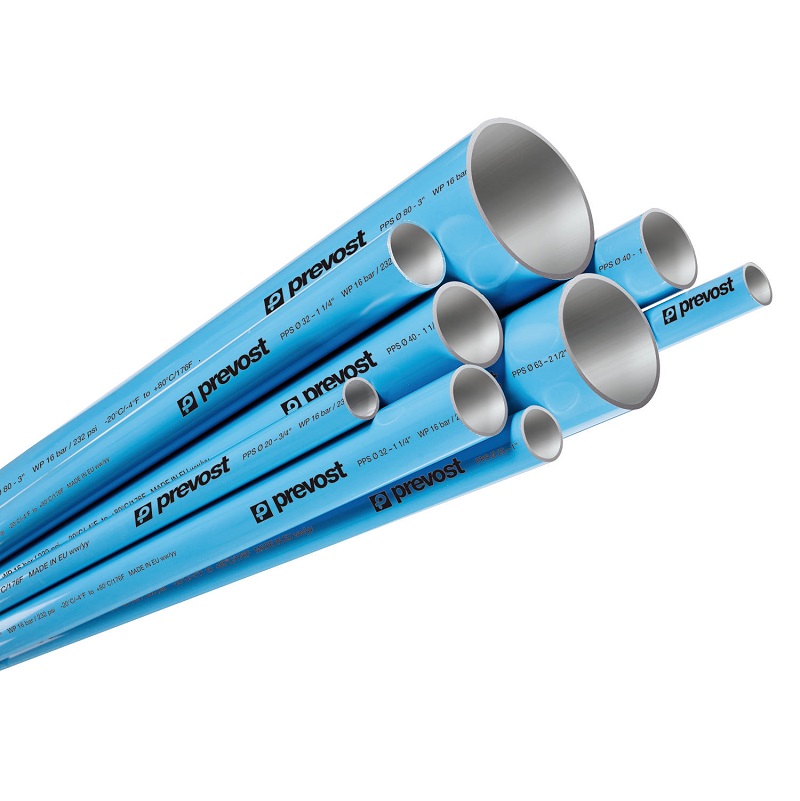

PREVOST-BLAU ALUMINIUM-ROHR Rohraußen-Ø = 20 | Länge 5,5 m
44,83 € inkl. MwSt.
Inhalt:
5.5 Laufende(r) Meter
(8,15 €* / 1 Laufende(r) Meter)
Sonderversand Prevost Rohrleitung EUR 34 | ab EUR 1.000 (brutto) versandkostenfrei (DE) ansonsten zzgl. Versandkosten
Hersteller:
Prevost
EAN:
3660058306959
Produktnummer:
PPS BTU2055
Gewicht:
0.001 kg
Versand:
Spedition
Downloads
Produktinformationen "PREVOST-BLAU ALUMINIUM-ROHR Rohraußen-Ø = 20 | Länge 5,5 m"
PPS System Vollaluminium - Druckluftleitung - PPS BTU2055
Eigenschaften:
- 100 % Aluminium
- Sehr leicht: Von einer Person allein installierbar
- Einfache Werkzeuge: Einfach zu schneiden und anzufassen, für vereinfachte Installation und Wartung
- Rostfrei
- Keine Brandgefahr: Keine Brandschutzbescheinigung erforderlich
- Geringe Druckverluste durch eine glatte Rohrinnenseite
- UV und Wärmebeständig: Geringer Dilatationskoeffizient
- Mit ISO-Lack und Kennzeichnung
Technische Daten:
| Rohrlänge | 5,5 m |
| Rohrdurchmesser | 20 mm |
| Kompatibles Medium | Druckluft |
| Rohrfarbe | Blau RAL 5012 |
| Betriebsdruck | Max. 16 bar |
| Dichte | 2,7 kg/dm3 |
| Material | Eloxiertes Aluminium Legierung EN AW 6060 T6 UNI-EN 573-3 |
| Oberflächenbehandlung | Innen und Außen behandelt (erfüllt RoHS-Richtlinien) |
| Beschichtung | Elektrostatische Lackierung |
| Strangpressqualität | Nahtlose Pressung |
| Material: | Aluminium |
|---|---|
| Ø außen (mm): | 20 |
