Hohlschraubenrückschlagventil, pneumatisch entsperrbar
Zum Anhalten und Positionieren der Zylinderbewegung - das Prinzip: Liegt ein Steuersignal am Anschluss 3 (siehe Zeichnung), kann die Druckluft vom und zum Zylinder fließen. Liegt kein Steuersignal mehr an, so sperrt das Rückschlagventil die Zylinder-Abluft. Der Zylinder wird angehalten. Die entsperrbaren Rückschlagventile werden anstelle der normalen Schlauchanschlüsse direkt an den Zylinder geschraubt.
35
%
Drosselhohlschraube G 3/8", zuluftregelnd (A), Schlitzschraube (mit Schraubendre
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 3/8"Schaftlänge (mm)30,0Gewicht55 g / Stk.
47
%
Drosselhohlschraube G 1/8", zuluftregelnd (A), Schlitzschraube und Kontermutter
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungSchlitzschraube und Kontermutter (mit Schraubendreher einsteGewindeG 1/8"Schaftlänge (mm)25,5Gewicht20 g / Stk.
44
%

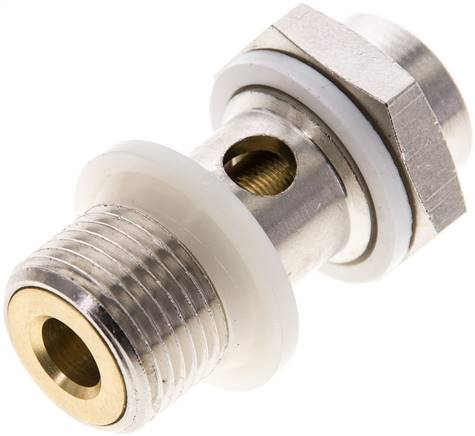

Drosselhohlschraube G 3/8", abluftregelnd (B), Schlitzschraube (mit Schraubendre
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 3/8"Schaftlänge (mm)30,0Gewicht55 g / Stk.
37
%
Drosselhohlschraube G 1/4", abluftregelnd (B), Rändelschraube und Kontermutter (
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungRändelschraube und Kontermutter (ohne Werkzeug einstellbar uGewindeG 1/4"Schaftlänge (mm)28,0Gewicht40 g / Stk.
50
%
Drosselhohlschraube G 1/2", abluftregelnd (B), Schlitzschraube (mit Schraubendre
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 1/2"Schaftlänge (mm)44,5Gewicht125 g / Stk.
37
%
Drosselhohlschraube G 1/4", zuluftregelnd (A), Rändelschraube und Kontermutter (
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungRändelschraube und Kontermutter (ohne Werkzeug einstellbar uGewindeG 1/4"Schaftlänge (mm)28,0Gewicht40 g / Stk.
43
%

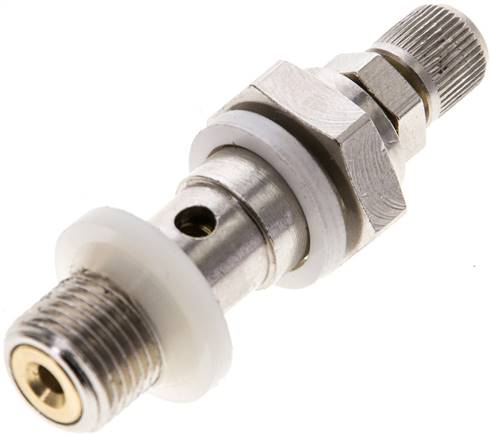

Drosselhohlschraube G 1/8", zuluftregelnd (A), Rändelschraube und Kontermutter (
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungRändelschraube und Kontermutter (ohne Werkzeug einstellbar uGewindeG 1/8"Schaftlänge (mm)25,5Gewicht22 g / Stk.
41
%

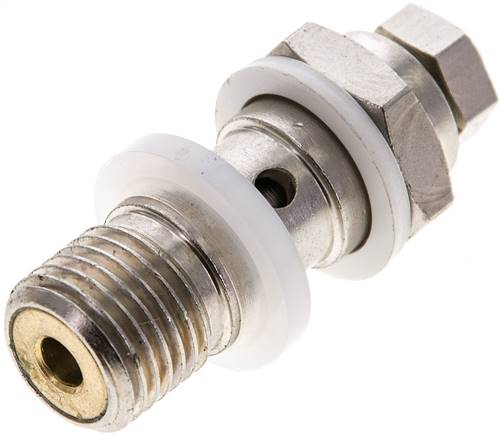

Drosselhohlschraube G 1/4", abluftregelnd (B), Schlitzschraube und Kontermutter
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube und Kontermutter (mit Schraubendreher einsteGewindeG 1/4"Schaftlänge (mm)28,0Gewicht36 g / Stk.
50
%
Drosselhohlschraube G 1/4", zuluftregelnd (A), Schlitzschraube (mit Schraubendre
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 1/4"Schaftlänge (mm)28,0Gewicht31 g / Stk.
31
%
Drosselhohlschraube G 1/2", zuluftregelnd (A), Schlitzschraube (mit Schraubendre
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 1/2"Schaftlänge (mm)44,5Gewicht125 g / Stk.
43
%
Drosselhohlschraube G 1/8", abluftregelnd (B), Rändelschraube und Kontermutter (
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungRändelschraube und Kontermutter (ohne Werkzeug einstellbar uGewindeG 1/8"Schaftlänge (mm)25,5Gewicht22 g / Stk.
50
%
Drosselhohlschraube G 1/8", zuluftregelnd (A), Schlitzschraube (mit Schraubendre
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 1/8"Schaftlänge (mm)25,5Gewicht16 g / Stk.
41
%
Drosselhohlschraube G 1/8", abluftregelnd (B), Schlitzschraube und Kontermutter
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube und Kontermutter (mit Schraubendreher einsteGewindeG 1/8"Schaftlänge (mm)25,5Gewicht20 g / Stk.
50
%
Drosselhohlschraube G 1/8", abluftregelnd (B), Schlitzschraube (mit Schraubendre
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 1/8"Schaftlänge (mm)25,5Gewicht16 g / Stk.
%
Stoppverschraubung ohne Handnotbetätigung, G 1/4" (IG/AG)
Temperaturbereich:-10°C bis +70°CBetriebsdruck:1 - 10 barFunktion:Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eines Antriebs eingesetzt werden. Liegt an dem Betätigungsanschluss ein Steuersignal an, ist der Durchfluss zwischen Ringstück und Außengewinde in beiden Richtungen möglich. Liegt kein Steuersignal an, sperrt das Ventil den Durchfluss vom Außengewinde zum Ringstück (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Ringstück zum Außengewinde (zum Antrieb hin) wird durch das Steuersignal nicht beeinflusst.*abhängig vom BetriebsdruckWeitere Eigenschaften:Ausführungohne HandnotbetätigungGewinde EingangG 1/4"Gewinde AusgangG 1/4"Gewinde BetätigungM 5Steuerdruck* (bar)1,3 - 10Handnotbetätigung zum NachrüstenSTOP HN 1812Gewicht55 g / Stk.
50
%
Drosselhohlschraube G 1/4", abluftregelnd (B), Schlitzschraube (mit Schraubendre
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 1/4"Schaftlänge (mm)28,0Gewicht30 g / Stk.
%
Stoppverschraubung ohne Handnotbetätigung, G 1/8" (IG/AG)
Temperaturbereich:-10°C bis +70°CBetriebsdruck:1 - 10 barFunktion:Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eines Antriebs eingesetzt werden. Liegt an dem Betätigungsanschluss ein Steuersignal an, ist der Durchfluss zwischen Ringstück und Außengewinde in beiden Richtungen möglich. Liegt kein Steuersignal an, sperrt das Ventil den Durchfluss vom Außengewinde zum Ringstück (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Ringstück zum Außengewinde (zum Antrieb hin) wird durch das Steuersignal nicht beeinflusst.*abhängig vom BetriebsdruckWeitere Eigenschaften:Ausführungohne HandnotbetätigungGewinde EingangG 1/8"Gewinde AusgangG 1/8"Gewinde BetätigungM 5Steuerdruck* (bar)1,3 - 10Handnotbetätigung zum NachrüstenSTOP HN 1812Gewicht31 g / Stk.
%
Stoppverschraubung ohne Handnotbetätigung, G 3/8" (IG/AG)
Temperaturbereich:-10°C bis +70°CBetriebsdruck:1 - 10 barFunktion:Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eines Antriebs eingesetzt werden. Liegt an dem Betätigungsanschluss ein Steuersignal an, ist der Durchfluss zwischen Ringstück und Außengewinde in beiden Richtungen möglich. Liegt kein Steuersignal an, sperrt das Ventil den Durchfluss vom Außengewinde zum Ringstück (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Ringstück zum Außengewinde (zum Antrieb hin) wird durch das Steuersignal nicht beeinflusst.*abhängig vom BetriebsdruckWeitere Eigenschaften:Ausführungohne HandnotbetätigungGewinde EingangG 3/8"Gewinde AusgangG 3/8"Gewinde BetätigungM 5Steuerdruck* (bar)1,4 - 10Handnotbetätigung zum NachrüstenSTOP HN 1812Gewicht95 g / Stk.
%
Stoppverschraubung ohne Handnotbetätigung, G 1/2" (IG/AG)
Temperaturbereich:-10°C bis +70°CBetriebsdruck:1 - 10 barFunktion:Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eines Antriebs eingesetzt werden. Liegt an dem Betätigungsanschluss ein Steuersignal an, ist der Durchfluss zwischen Ringstück und Außengewinde in beiden Richtungen möglich. Liegt kein Steuersignal an, sperrt das Ventil den Durchfluss vom Außengewinde zum Ringstück (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Ringstück zum Außengewinde (zum Antrieb hin) wird durch das Steuersignal nicht beeinflusst.*abhängig vom BetriebsdruckWeitere Eigenschaften:Ausführungohne HandnotbetätigungGewinde EingangG 1/2"Gewinde AusgangG 1/2"Gewinde BetätigungM 5Steuerdruck* (bar)0,8 - 10Handnotbetätigung zum NachrüstenSTOP HN 1812Gewicht160 g / Stk.
41
%
Drosselhohlschraube G 1/4", zuluftregelnd (A), Schlitzschraube und Kontermutter
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barLieferumfang:Hohlschraube mit integriertem Ventil inklusive Dichtring und DistanzringVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungSchlitzschraube und Kontermutter (mit Schraubendreher einsteGewindeG 1/4"Schaftlänge (mm)28,0Gewicht37 g / Stk.
Hochschrauben-Rückschlagventile
Eigenschaften:
- Arbeitsdruck: 0,3 - 10 bar
- Steuerdruck: 0,5 - 2,5 bar, abhängig vom Arbeitsdruck
- Mediums- und Umgebungstemperatur: max. 60 °C
- Material: Messing vernickelt
- Dichtmaterial: Perbunan
- Einbaulage beliebig; Ringstück muss vor dem Festschrauben positioniert werden
