Warengruppe:
DRUCKSCHALTER
10 von 58 Bewertungen
4.97 von 5 Sternen
Geben Sie eine Bewertung ab!
Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.
Anmelden
June 6, 2015 09:29
Schnelle Lieferung, Artik...
Schnelle Lieferung, Artikel ok.
June 10, 2016 12:10
Artikel Top...
Artikel Top
October 24, 2019 18:58
Alles prima !!!...
Alles prima !!!
November 21, 2013 15:41
keinerlei Probleme, volls...
keinerlei Probleme, vollste Zufriedenheit
May 12, 2014 20:19
10...
10
July 22, 2020 05:54
super Qualität
...
super Qualität
July 29, 2015 23:35
Gute Ware, schneller Vers...
Gute Ware, schneller Versand, gerne wieder. Bis BALD... ;-)
February 1, 2022 10:40
Sehr freundliche Beratung...
Sehr freundliche Beratung,schnelle Lieferung .Alles bestens
Membrane für Kompressor Typ »MDR5«Technische Daten:BeschreibungMembraneWerkstoffNBR
max. 80 °C
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 341. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 341 (siehe Downloads).
Schneidring, Rohr-Außen-Ø 6 mm, Betriebsdruck max. 60 bar, Temperatur max 150 °C, Messing blankTechnische Daten:Temperaturbereich max.150 °CBetriebsdruck max.60 barMaterialMessing blankRohr-Außen-Ø6 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 803. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 803 (siehe Downloads).
Verstärkungshülse, Rohr-Außen-Ø 6/4 mm, Betriebsdruck max. 60 bar, Temperatur max 150 °C, Messing blankTechnische Daten:Temperaturbereich max.150 °CBetriebsdruck max.60 barMaterialMessing blankRohr-Außen-Ø6/4 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 803. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 803 (siehe Downloads).
Überwurfmutter, M12x1,5, Rohr-Außen-Ø 6 mm, PN max. 315 bar, SW1 14, Stahl verzinktÜberwurfmutter, leichte AusführungTechnische Daten:MaterialStahl verzinkt (DIN 2353)GewindeM12x1,5Rohr-Außen-Ø6 mmL114 mmSW 114 mmPN315 barDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 820. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 820 (siehe Downloads).
Universell einsetzbar vom Rückschlagventil zum Entlastungsventil am DruckschalterDas Set besteht aus:2x Überwurfmutter M 12x1,5 nach DIN 13, Stahl verzinkt, für Rohr-Außen-ø 6 mm2x Schneidring, Messing vernickelt, Rohr- Außen-ø 6 mm2x Verstärkungshülsen, Rohr Innen-ø 6/4mmPolyamidschlauch schwarz ca. 1,0 m
Haube mit Ein/Aus - Schalterfür Druckschalter MDR 5 Weitere Angaben: Datenblatt P 3-96.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Sie wollen, dass Ihr Druckschalter Kompressor wieder einwandfrei läuft? Dann könnte der Austausch Ihres Druckschalters Abhilfe schaffen. Mit dem Condor Druckschalter MDR 2/11 erhalten Sie nicht nur einen langlebigen Ersatzdruckschalter in Wechselstromausführung, sondern gleichzeitig ein ideales Komplettpaket: Der hochwertige Druckschalter für Ihren Kompressor ist bereits mit vier 1/4-Zoll-Anschlüssen und Drehschalter vorkonfiguriert und wird mit Anlaufentlastungsventil geliefert. Die vier Druckanschlüsse des Condor MDR 2/11 sind in gewohnter Condor-Qualität aus massivem hochwertigem Aluminiumdruckguss gefertigt und machen den Schalter von Grund auf stabil. Wussten Sie schon? Die gleichbleibende Qualität der Condor Druckschalter wird kontinuierlich in umfangreichen Tests überprüft!
Die Vorteile des Condor MDR 2/11 Kompressor Druckschalters:
hochwertiges Condor Qualitätsprodukt „Made in Germany“
effizienter elektro-mechanischer Leistungsdruckschalter mit Drehschalter
mit 4 praktischen Anschlüssen aus extra massivem Aluminiumdruckguss
Anlaufentlastungsventil AEV 2S im Lieferumfang enthalten
Kompressor Druckschalter mit strapazierfähiger Membran aus NBR/SBR
ideal für den Betrieb mit Druckluft / Kompressoren
individuell einstellbar (im definierten Bereich)
Technische Daten:
Ausführung
Wechselstrom
Entlastungsventil
AEV 2S
Einstellbereich
4 - 12 bar
Ein-/Aus-Schalter
Drehschalter
Anschluss*
Flansch 4 x 1/4"
Schaltvermögen
2,2 kW
max. Ausschaltdruck
12 bar
Kontaktart
Öffner (2-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 44
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
* Druckschalter Kompressor Anschlüsse: Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links,
rechts und vorne - z. B. für Manometer- oder Sicherheitsventil-Anschluss.
Condor Druckschalter MDR 2/11 – DER Druckschalter für Ihren Kompressor!
Der MDR 2/11 ist ein qualitativer Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Wechselstrom. Der Kompressor Druckschalter mit einem Schaltvermögen von 2,2 kW besitzt einen separaten Drehschalter und wurde in verschiedenen Prüfverfahren in die Schutzklasse IP 44 (nach EN 60947) eingruppiert. Das macht ihn so flexibel: Gleich 4 Anschlüsse bietet der Condor MDR Kompressor Druckschalter 2/11 – der Hauptanschluss geht nach unten mit G 1/4" Innengewinde und die drei weiteren Anschlüsse gehen nach links, rechts und vorne mit G 1/4" Innengewinde. Sie brauchen nicht alle Anschlüsse? Dann einfach die nicht benötigten Anschlüsse mit Verschlussschrauben versehen. Ein weiteres Plus: Die Voreinstellung des MDR 2/11 mit 7,0 bar Einschaltdruck und 9,0 bar Ausschaltdruck kann individuell angepasst werden. Eine detaillierte Einstellhilfe dazu liefern wir Ihnen selbstverständlich mit. Außerdem erhalten Sie den Druckluft Druckschalter von Condor im Paket mit Anlaufentlastungsventil AEV 2S, das für eine 6 mm Kunststoff-Entlastungsleitung geeignet ist. Wenn Sie nicht sicher sind, ob diese Konfiguration für Sie passend ist, dann fragen Sie uns! Wir beraten Sie gerne.
Wichtige Hinweise zum Condor MDR 2/11 Druckschalter:
Wir empfehlen den Tausch Ihres Kompressor Druckschalters immer mithilfe einer Elektrofachkraft.
Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Passende Kabelverschraubungen (z. B. Würgenippel), sind bei dem MDR 2/11 im Lieferumfang enthalten.
Für 1/2" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.
Drehstromausführung
Schaltvermögen 5,5 kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 45 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
Sie suchen einen hochwertigen Druckschalter für Ihren Kompressor oder Ihr Hauswasserwerk, auf den Sie sich verlassen können? Dann ist der Condor Druckschalter MDR 5/5 mit Drehstromausführung genau der Richtige für Sie. Der robuste Leistungsdruckschalter der Baureihe MDR 5 kann als Ersatzteil sowohl in Pumpen als auch in Kompressoren eingesetzt werden. Mit seinen verschiedenen Druckreglern und Schaltern ist der Qualitätshersteller Condor seit langem die Nummer 1 in Deutschland und Europa und steht für Drucktechnik auf höchstem Niveau. Um dieses Niveau zu halten, wird auch nicht am Material gespart: Der Druckanschluss des Condor MDR 5/5 ist beispielsweise aus massivem hochwertigem Aluminiumdruckguss gefertigt.Überzeugen Sie sich selbst!
Die Vorteile des Condor MDR 5/5 im Überblick:
hochwertiges Condor Qualitätsprodukt „Made in Germany“
effizienter elektro-mechanischer Leistungsdruckschalter
Flansch gefertigt aus extra massivem Aluminiumdruckguss
Druckschalter inklusive strapazierfähiger Membran aus NBR
flexibel einsetzbar für Druckluft oder Wasser
ideal für Hauswasserwerk, Wasserpumpe oder kleinere Kompressoren
individuell einstellbar (im definierten Bereich)
Technische Daten:
Ausführung
Drehstrom 3-polig
Entlastungsventil
-
Einstellbereich
1,5-5 bar (Druck-Voreinstellung1,5 bar ein - 3,0 bar aus / Individuellvon 1,5 bar bis 5,0 bar einstellbar)
Motorschutz (Überschutzrelais)
-
max. Belastung
-
Ein-/Aus-Schalter
nein
Anschluss
Flansch 1/2"
Schaltvermögen
230 V - 4 kW / 400 V - 5,5 kW
Gewicht in g
820
Kontaktart
Öffner (3-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 54
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
Der Condor Druckschalter MDR 5/5 – Auf diesen Wasserdruckschalter ist Verlass!
Der MDR 5/5 ist ein hochwertiger Qualitäts-Druckschalter für den automatischen Pumpen- und Kompressorbetrieb mit Drehstrom. Der Schalter hat ein Schaltvermögen von 5,5 kW und ist in die Schutzklasse IP 54 eingruppiert. Der Flansch ist aus robustem Aluminiumdruckguss mit geradem 1/2 Zoll Innengewinde gefertigt und bringt dank seines hohen Materialeinsatzes satte 820 g auf die Waage. Sie erhalten den Druckschalter bereits voreingestellt mit 1,5 bar Einschaltdruck und 3,0 bar Ausschaltdruck. Selbstverständlich können Sie die Werte individuell anpassen – eine detaillierte Anleitung dazu wird mitgeliefert. Der Condor MDR 5/5 ist der ideale Standard-Schalter, wenn Sie einen Ersatzdruckschalter für Ihr Hauswasserwerk oder Ihre Wasserpumpe suchen. Herkömmliche Pumpen Druckschalter, die oftmals in einfachen Geräten verbaut sind, kommen schnell an Ihre Grenzen und können versagen. Spätestens dann wird es Zeit, sich einen zuverlässigen Druckschalter, wie den Condor MDR 5/5, zu besorgen.
Wichtige Hinweise zum MDR 5/5:
Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft.
Die zwei Condor WN M20 Würgenippel (Elektrokabeldurchführungen) zur Verschraubung des MDR 5 Druckschalters sind separat bei uns erhältlich und nicht im Lieferumfang enthalten.
Für 1/4" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
Die Kabelverschraubungen wurden seitens des Herstellers auf metrische Gewinde geändert.
Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.
Beschreibung:
Drehstromausführung
Schaltvermögen 5,5kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 11 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
Drehstromausführung
Schaltvermögen 5,5kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 11 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
Drehstromausführung
Schaltvermögen 5,5kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 16 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
Wenn der Druckschalter in Ihrem Kompressor versagt, ist das ärgerlich. Denn die wichtige Steuerzentrale sorgt für das druckabhängige Ein- und Ausschalten Ihres Elektromotors und somit für einen einwandfreien Betrieb. Der Condor MDR 5/11-K ist hier das ideale Ersatzteil, wenn Sie auf einen zuverlässigen Druckschalter in Drehstromausführung Wert legen. Das Besondere bei uns: Sie erhalten den MDR 5/11 mit Entlastungventil EV 5 im Komplettpaket. Schon gewusst? Der Qualitätsherstellers Condor kann quasi als „Erfinder des Druckschalters“ bezeichnet werden und auf eine über 120 Jahre lange Erfolgsgeschichte zurückblicken. Und das merkt man: Die Anschlüsse des Condor Druckschalters MDR 5/11-K sind beispielsweise aus extra massivem Aluminiumdruckguss gefertigt und ermöglichen dem Schalter eine besonders lange Lebensdauer. Überzeugen Sie sich selbst!
Die Vorteile des Condor MDR 5/11 K im Überblick:
hochwertiges Condor Qualitätsprodukt „Made in Germany“
effizienter elektro-mechanischer Leistungsdruckschalter mit Ein/Aus Schaltknopf
Flansch gefertigt aus extra massivem Aluminiumdruckguss

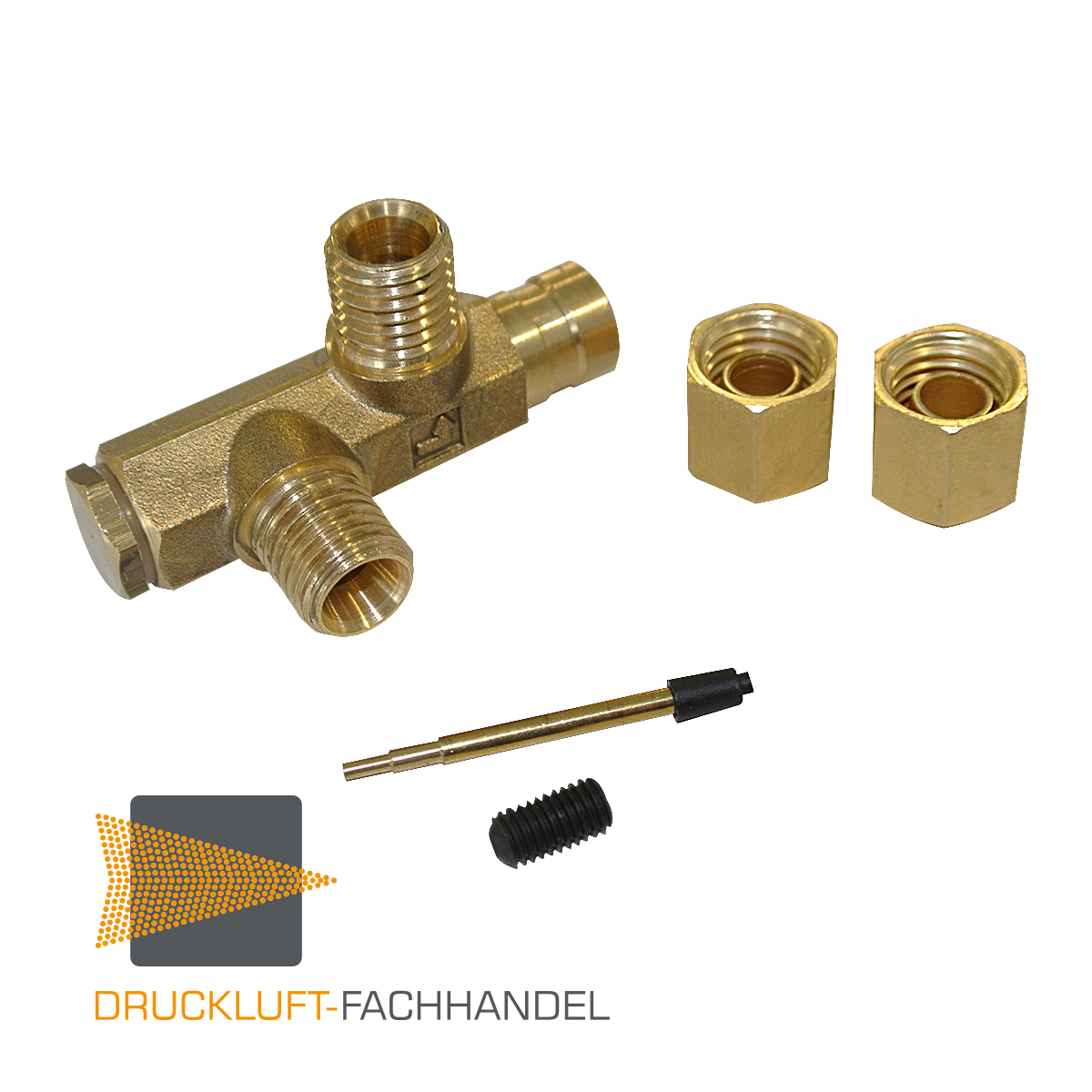

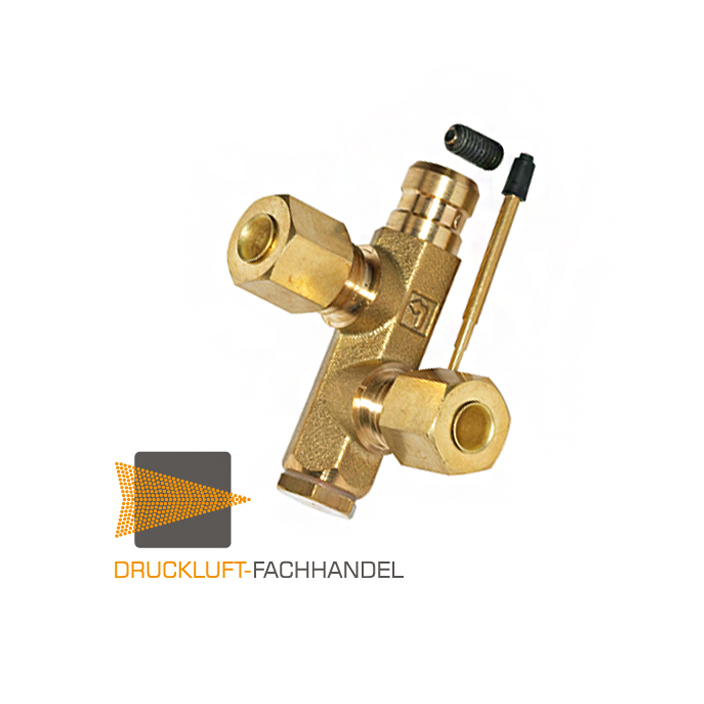

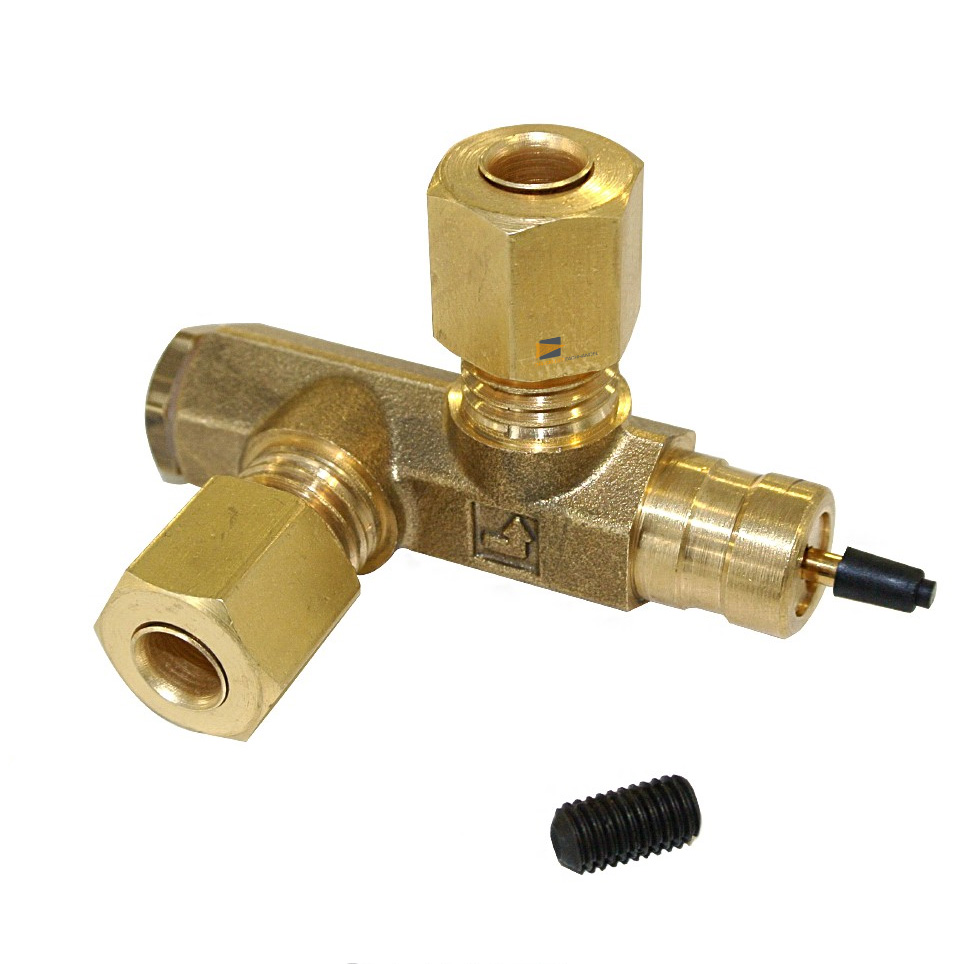

Entlastungsventil EV 5 im Lieferumfang enthalten
Druckschalter mit strapazierfähiger Membran aus NBR
ideal für den Betrieb mit Druckluft / Kompressoren
individuell einstellbar (im definierten Bereich)
Technische Daten:
Ausführung
Drehstrom
Entlastungsventil
EV 5
Einstellbereich
2 - 11 bar
Motorschutz (Überschutzrelais)
bitte separat bestellen*
max. Belastung
gem. gewähltem Motorschutzrelais
Ein-/Aus-Schalter
ja
Anschluss**
Flansch G 1/2" + G 1/4"
Schaltvermögen
5,5 kW
max. Ausschaltdruck
11 bar
Kontaktart
Öffner (3-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 54
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
*ACHTUNG: Für diesen Schalter ist ein thermisches, 3-poliges Überstromrelais mitzubestellen (zu finden unter "Zubehör"). Ansonsten funktioniert die Ein-/Ausschaltmechanik nicht.
** Anschlüsse: Flansch unten G 1/2" (Innengewinde) und 1 x G 1/4" (Innengewinde) vorne – z. B. für einen Manometer- oder Sicherheitsventil-Anschluss.
Der Condor Druckschalter MDR 5/11-K – Robuster Druckschalter in Drehstromausführung
Der MDR 5/11-K ist ein hochwertiger Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Drehstrom. Ausgestattet ist er mit einem Ein- und Ausschaltknopf und weist ein Schaltvermögen von 5,5 kW auf. Dank umfangreicher Prüfverfahren wurden für alle Schalter der Baureihe MDR 5 die Schutzart IP 54 definiert, nach der sie staub- und spritzwassergeschützt sind. Auch das Innenleben kann sich sehen lassen: Die zwei Anschlüsse aus massivem Aluminiumdruckguss lassen den Condor Druckschalter MDR 5/11-K mit seinen 900 g Eigengewicht zur äußerst stabilen Schaltzentrale Ihres Kompressors werden. Der Hauptdruckanschluss geht mit 1/2 Zoll Innengewinde nach unten, der zweite Anschluss geht mit den üblichen 1/4 Zoll nach vorne. Die Voreinstellung liegt bei 9,0 bar Einschaltdruck und 11,0 bar Ausschaltdruck und kann individuell angepasst werden. Nutzen Sie dabei am besten die von uns mitgelieferte Einstellhilfe. Ihr Bonus: Im Lieferumfang enthalten ist das Entlastungsventil EV 5, das sowohl für eine Kunststoff- oder eine Kupfer-Entlastungsleitung (6 mm) genutzt werden kann.
Wichtige Hinweise zum Condor MDR 5/11-K:
Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft.
Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Passende Kabelverschraubungen (z. B. Würgenippel), sind für den MDR 5/11 K separat erhältlich und nicht im Lieferumfang enthalten. Diese finden sie hier.
Für 1/4" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.
Condor Druckschalter für Kompressoren Typ MDR 5Sonderausführung mit Schutzart IP 65 nach EN 60947Anwendungen: z.B. PumpenschächteTechnische Daten:
Druckbereich PAus
2 - 11 bar
Max. Ausschaltdruck
45 bar
Anschluss
Flansch 1/2"
Schaltvermögen
5,5 kW
Mediumstemperatur
Luft -5 °C bis +80 °C Wasser +80 °C
Schutzart
IP 65
Ausführung
Drehstrom
Medienbeständigkeit: Acetylen, Benzin, Butan, Diesel, Erdgas, Erdöl, Ethylenglycol, Glycerol, Heizöl, Harn (Urin), Kohlendioxid, Kohlensäure, Luft, Mineralöle, Pflanzenöl, Propan, Silikonöl, Stickstoff, Synthetische Öle, Wasser, Wasser destilliert, Wasserstoff, Meerwasser, Wasserdampf
Qualitätsprodukt für den automatischen Kompressorbetrieb.
Druckschalter, Kompressoren, o. Entlastungsventil, Drehstrom, Flansch 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 2,5 -16 bar
Technische Daten:
Schaltvermögen
5,5 kW
Ausschaltdruck max.
16 bar
Kontaktart
Öffner (3-polig)
Einstellbereich min.
2.5 bar
Einstellbereich max.
16 bar
Schutzart
IP 54
Schalthäufigkeit/h
max. 120 (elektrisch), 600 (mechanisch)
Ausführung
Drehstromausführung
Druckluftanschluss
G 1/2
Mediumstemperatur min.
-5 °C
Mediumstemperatur max.
80 °C
Anschluss
Flansch 1/2"
Für 1/4" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
Beschreibung:
Drehstromausführung
Schaltvermögen 5,5kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 11 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
Condor Druckschalter für Pumpen und Kompressoren Typ MDR 5/5 KQualitätsprodukt für den automatischen Pumpen- /Kompressorbetrieb.AusführungDrehstrom 3-poligEntlastungsventil-Einstellbereich1,5-5 barMotorschutz (Überschutzrelais)-max. Belastung-Ein-/Aus-SchalterjaAnschlussFlansch 1/2"Schaltvermögen230 V - 4 kW / 400 V - 5,5 kWGewicht in g820KontaktartÖffner (3-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 54max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)Bei diesen Schaltern ist ein thermisches, 3-poliges Überstromrelais separat mitzubestellen (siehe Zubehör), ansonsten ist die Ein-/Ausschaltmechanik nicht funktionsfähig.Für 1/4" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.
Condor Druckschalter für Kompressoren Typ MDR 5Sonderausführung mit Schutzart IP 65 nach EN 60947Anwendungen: z.B. PumpenschächteTechnische Daten:
Druckbereich PAus
1,5 - 5 bar
Max. Ausschaltdruck
45 bar
Anschluss
Flansch 1/2"
Schaltvermögen
5,5 kW
Mediumstemperatur
Luft -5 °C bis +80 °C Wasser +80 °C
Schutzart
IP 65
Ausführung
Drehstrom
Medienbeständigkeit: Acetylen, Benzin, Butan, Diesel, Erdgas, Erdöl, Ethylenglycol, Glycerol, Heizöl, Harn (Urin), Kohlendioxid, Kohlensäure, Luft, Mineralöle, Pflanzenöl, Propan, Silikonöl, Stickstoff, Synthetische Öle, Wasser, Wasser destilliert, Wasserstoff, Meerwasser, Wasserdampf
Membrane für Kompressor Typ »MDR5«Technische Daten:BeschreibungMembraneWerkstoffNBR
max. 80 °C
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 341. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 341 (siehe Downloads).
Verschlussschraube, Innensechskant, ohne Bund, G 1/4, SW 7, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °CTechnische Daten:Arbeitsdruck max.25 barBetriebstemperatur max.150 °CMaterialMessing CW614NGewindeG 1/4 InnensechskantL110 mmSW7 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 764. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 764 (siehe Downloads).
Drehstromausführung
Schaltvermögen 5,5 kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 45 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
Qualitätsprodukt für den automatischen Kompressorbetrieb.
Druckschalter, Kompressoren, o. Entlastungsventil, Drehstrom, Flansch 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 2,5 -16 bar
Technische Daten:
Schaltvermögen
5,5 kW
Ausschaltdruck max.
16 bar
Kontaktart
Öffner (3-polig)
Einstellbereich min.
2.5 bar
Einstellbereich max.
16 bar
Schutzart
IP 54
Schalthäufigkeit/h
max. 120 (elektrisch), 600 (mechanisch)
Ausführung
Drehstromausführung
Druckluftanschluss
G 1/2
Mediumstemperatur min.
-5 °C
Mediumstemperatur max.
80 °C
Anschluss
Flansch 1/2"
Für 1/4" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
Drehstromausführung
Schaltvermögen 5,5kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 11 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
Wenn der Druckschalter in Ihrem Kompressor versagt, ist das ärgerlich. Denn die wichtige Steuerzentrale sorgt für das druckabhängige Ein- und Ausschalten Ihres Elektromotors und somit für einen einwandfreien Betrieb. Der Condor MDR 5/11-K ist hier das ideale Ersatzteil, wenn Sie auf einen zuverlässigen Druckschalter in Drehstromausführung Wert legen. Das Besondere bei uns: Sie erhalten den MDR 5/11 mit Entlastungventil EV 5 im Komplettpaket. Schon gewusst? Der Qualitätsherstellers Condor kann quasi als „Erfinder des Druckschalters“ bezeichnet werden und auf eine über 120 Jahre lange Erfolgsgeschichte zurückblicken. Und das merkt man: Die Anschlüsse des Condor Druckschalters MDR 5/11-K sind beispielsweise aus extra massivem Aluminiumdruckguss gefertigt und ermöglichen dem Schalter eine besonders lange Lebensdauer. Überzeugen Sie sich selbst!
Die Vorteile des Condor MDR 5/11 K im Überblick:
hochwertiges Condor Qualitätsprodukt „Made in Germany“
effizienter elektro-mechanischer Leistungsdruckschalter mit Ein/Aus Schaltknopf
Flansch gefertigt aus extra massivem Aluminiumdruckguss
Entlastungsventil EV 5 im Lieferumfang enthalten
Druckschalter mit strapazierfähiger Membran aus NBR
ideal für den Betrieb mit Druckluft / Kompressoren
individuell einstellbar (im definierten Bereich)
Technische Daten:
Ausführung
Drehstrom
Entlastungsventil
EV 5
Einstellbereich
2 - 11 bar
Motorschutz (Überschutzrelais)
bitte separat bestellen*
max. Belastung
gem. gewähltem Motorschutzrelais
Ein-/Aus-Schalter
ja
Anschluss**
Flansch G 1/2" + G 1/4"
Schaltvermögen
5,5 kW
max. Ausschaltdruck
11 bar
Kontaktart
Öffner (3-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 54
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
*ACHTUNG: Für diesen Schalter ist ein thermisches, 3-poliges Überstromrelais mitzubestellen (zu finden unter "Zubehör"). Ansonsten funktioniert die Ein-/Ausschaltmechanik nicht.
** Anschlüsse: Flansch unten G 1/2" (Innengewinde) und 1 x G 1/4" (Innengewinde) vorne – z. B. für einen Manometer- oder Sicherheitsventil-Anschluss.
Der Condor Druckschalter MDR 5/11-K – Robuster Druckschalter in Drehstromausführung
Der MDR 5/11-K ist ein hochwertiger Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Drehstrom. Ausgestattet ist er mit einem Ein- und Ausschaltknopf und weist ein Schaltvermögen von 5,5 kW auf. Dank umfangreicher Prüfverfahren wurden für alle Schalter der Baureihe MDR 5 die Schutzart IP 54 definiert, nach der sie staub- und spritzwassergeschützt sind. Auch das Innenleben kann sich sehen lassen: Die zwei Anschlüsse aus massivem Aluminiumdruckguss lassen den Condor Druckschalter MDR 5/11-K mit seinen 900 g Eigengewicht zur äußerst stabilen Schaltzentrale Ihres Kompressors werden. Der Hauptdruckanschluss geht mit 1/2 Zoll Innengewinde nach unten, der zweite Anschluss geht mit den üblichen 1/4 Zoll nach vorne. Die Voreinstellung liegt bei 9,0 bar Einschaltdruck und 11,0 bar Ausschaltdruck und kann individuell angepasst werden. Nutzen Sie dabei am besten die von uns mitgelieferte Einstellhilfe. Ihr Bonus: Im Lieferumfang enthalten ist das Entlastungsventil EV 5, das sowohl für eine Kunststoff- oder eine Kupfer-Entlastungsleitung (6 mm) genutzt werden kann.
Wichtige Hinweise zum Condor MDR 5/11-K:
Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft.
Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Passende Kabelverschraubungen (z. B. Würgenippel), sind für den MDR 5/11 K separat erhältlich und nicht im Lieferumfang enthalten. Diese finden sie hier.
Für 1/4" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.
Drehstromausführung
Schaltvermögen 5,5kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 16 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
