Atlas Copco Kolbenkompressoren: Zuverlässig und vielseitig!
Entdecken Sie unsere umfangreiche Auswahl an Atlas Copco Kolbenkompressoren: Vom mobilen Einsteiger-Modell bis hin zur stationären ölgeschmierten Baureihe. Alle Kolbenkompressoren von Atlas Copco arbeiten äußerst zuverlässig - ideal für Handwerk und Industrie.
Atlas Copco Kolbenkompressoren - Seite 2
Atlas Copco Kolbenkompressoren - Seite 3
Atlas Copco Kolbenkompressoren - Seite 4
Atlas Copco Kolbenkompressoren - Seite 5
Atlas Copco Kolbenkompressoren - Seite 6
Atlas Copco Kolbenkompressoren - Seite 7
Atlas Copco Kolbenkompressoren - Seite 8
25
%
Atlas Copco Kolbenkompressor Automan AC55-15 G 300 T
Atlas Copco Automan Kolbenkompressor AC 55-15 G 300TVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 15 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 15 bar (e)Ansaugleistung 522 l/minVolumenstrom* 316 l/minSchalldruckpegel** 79 dB(A) Elektrische DatenMotorfabrikat 112 MECNennleistung 4 kWNenndrehzahl 800 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1640 / 500 / 1195 mmNetto-Gewicht 185 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (300 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%

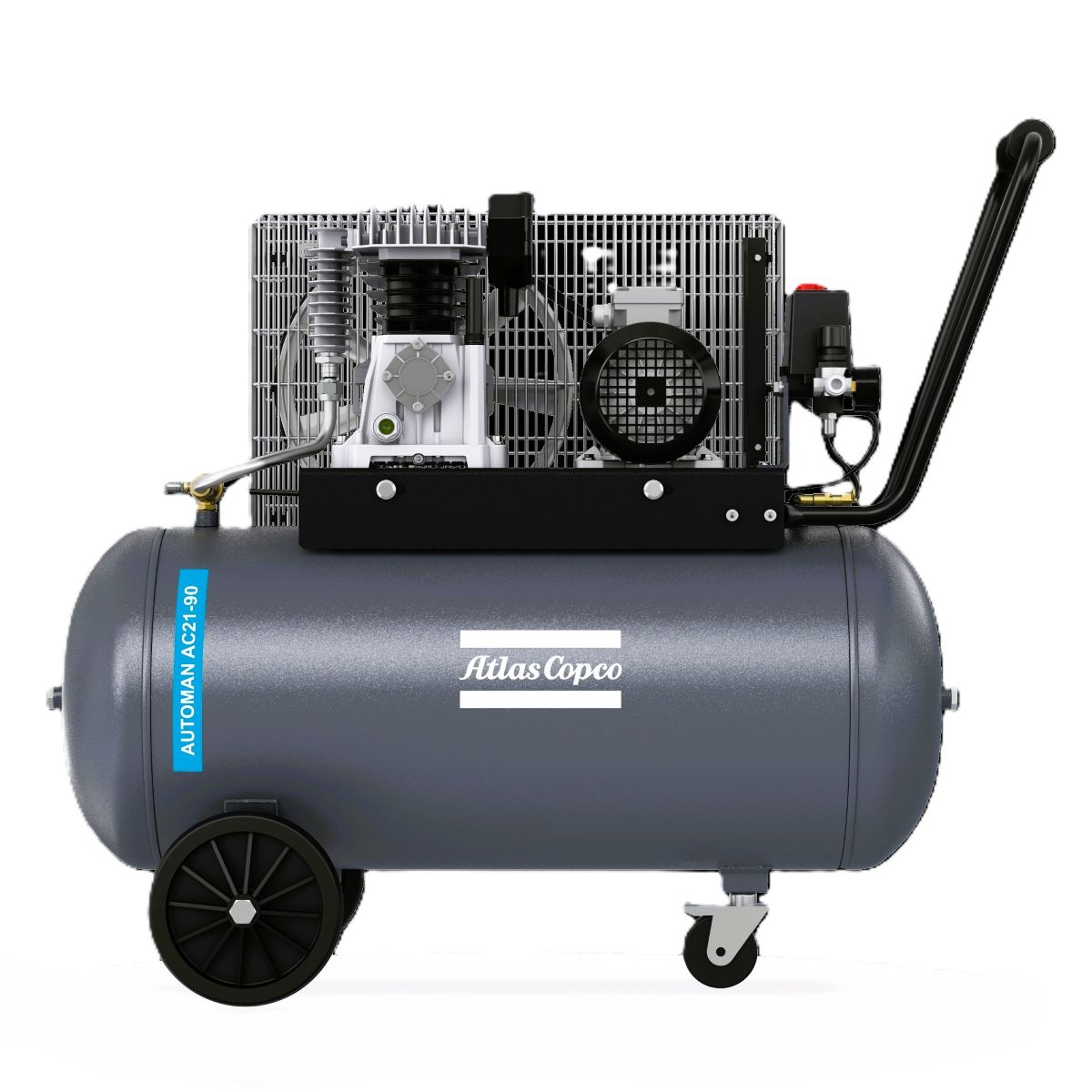

Atlas Copco Kolbenkompressor Automan AC21-10 E 90 M
Atlas Copco Automan Kolbenkompressor AC 21-10E 90MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, einstufig verdichtend, luftgekühlt, montiert auf Behälter, fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 255 l/minVolumenstrom* 184 l/minSchalldruckpegel** 89,1 dB(A) Elektrische DatenMotorfabrikat 80 MECNennleistung 1,5 kWNenndrehzahl 1.050 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 970 / 485 / 890 mmNetto-Gewicht 63 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (90 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC100 FF-11 bar TM 500 D inkl. Kältetrockner und Behälter 500 L
Atlas Copco Automan Kolbenkompressor AC 100-11 G 500 T S FFVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 1020 l/minVolumenstrom* 666 l/minSchalldruckpegel** 66 dB(A) Elektrische DatenMotorfabrikat NS59Nennleistung 7,5 kWNenndrehzahl 810 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1943 / 767 / 1596 mmNetto-Gewicht 411 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelSchallhaubeTrockner Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC40-11 E 90 T
Atlas Copco Automan Kolbenkompressor AC 40-11E 90TVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 462 l/minVolumenstrom* 343 l/minSchalldruckpegel** 82 dB(A) Elektrische DatenMotorfabrikat 100 MECNennleistung 3 kWNenndrehzahl 1.400 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 970 / 485 / 890 mmNetto-Gewicht 71 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (90 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor LT 10 - 20 bar TM270 inkl. Behälter 270 L
Atlas Copco Kolbenkompressor, Typ LT10 – 20E/ 270 Kolbenkompressoraggregat, zweizylindrig, zweistufig verdichtend, ölgeschmiert, luftgekühlt, montiert auf Behälter Referenzbedingungen Ansaugdruckbar(a)1 relative Feuchte%0 Ansaugtemperatur°C20 Grenzwerte und Toleranzen Maximum Betriebsüberdruckbar(g)20 Maximum Umgebungstemperatur°C40 Minimum Umgebungstemperatur°C0 Maximum Kühllufttemperatur°C40 Minimum Kühllufttemperatur°C0 Technische Daten (1) bei 15bar(e)20 bar(e) Nutzbarer Volumenstrom * l/s9,39,1 m³/min0,560,55 m³/h33,4832,76 Maximum Wellenleistungsaufnahme (1)kW5,495,97 Technische Daten ([1]) allgemein Druckluft-Austrittstemperatur am Kompressorausgang°C64 Schalldruckpegel**dB(A)81 Ölfüllmengel1,4 Elektrische Daten Motor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse F NennleistungkW7,5 Nenndrehzahlmin-11.500 SpannungV400 FrequenzHz50 Effizienzklasse IE 2 Abmessung und Gewicht Längemm1915 Breitemm606 Höhemm1162 Gewichtkg223 Anschlüsse Druckluft/ Kondensat G ½”/ ¼“ LieferumfangKompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanschtEntlastungsventil, Stern-Dreieckschalter mit Betriebsstundenzähler, Druckschalter, Sicherheitsventil, Manometer sind integriertKondensatablass und Kugelventil sind am Behälter montiert Das beschriebene Kompressoraggregat entspricht der CE-Norm [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
25
%
Atlas Copco Kolbenkompressor LT 15 - 20 bar TM250 inkl. Behälter 270 L
Atlas Copco Kolbenkompressor, Typ LT15 – 20E/ 270 Kolbenkompressoraggregat, zweizylindrig, zweistufig verdichtend, ölgeschmiert, luftgekühlt, montiert auf Behälter Referenzbedingungen Ansaugdruckbar(a)1 relative Feuchte%0 Ansaugtemperatur°C20 Grenzwerte und Toleranzen Maximum Betriebsüberdruckbar(g)20 Maximum Umgebungstemperatur°C40 Minimum Umgebungstemperatur°C0 Maximum Kühllufttemperatur°C40 Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 15bar(e)20 bar(e) Nutzbarer Volumenstrom * l/s15,5015,20 m³/min0,930,91 m³/h55,8054,72 Maximum Wellenleistungsaufnahme (1)kW8,939,76 Technische Daten (1) allgemein Druckluft-Austrittstemperatur am Kompressorausgang°C76 Schalldruckpegel**dB(A)86 Ölfüllmengel5,4 Elektrische Daten Motor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse F VkW11 Nenndrehzahlmin-11.500 SpannungV400 FrequenzHz50 Effizienzklasse IE 2 Abmessung und Gewicht Längemm1540 Breitemm682 Höhemm1263 Gewichtkg253 Anschlüsse Druckluft/ Kondensat G ½”/ ¼“ LieferumfangKompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanschtEntlastungsventil, Stern-Dreieckschalter mit Betriebsstundenzähler, Druckschalter, Sicherheitsventil, Manometer sind integriertKondensatablass und Kugelventil sind am Behälter montiert Das beschriebene Kompressoraggregat entspricht der CE-Norm [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
25
%
Atlas Copco Kolbenkompressor Automan AC21-10 E 27 M
Atlas Copco Automan Kolbenkompressor AC 21-10E 27MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, einstufig verdichtend, luftgekühlt, montiert auf Behälter, fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 200 l/minVolumenstrom* 130 l/minSchalldruckpegel** 89,1 dB(A) Elektrische DatenMotorfabrikat 80 MECNennleistung 1,5 kWNenndrehzahl 1.075 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 805 / 355 / 630 mmNetto-Gewicht 45 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (27 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AF25-10 E 10 M
Atlas Copco Automan Kolbenkompressor AF 25-10E 10MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einzylindrig, einstufig verdichtend, luftgekühlt, direktangetrieben, montiert auf Behälter und fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °C relative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 250 l/minVolumenstrom* 122 l/minSchalldruckpegel** 73 dB(A) Elektrische DatenMotorfabrikat MECNennleistung 1,85 kWNenndrehzahl 2.850 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 420 / 330 / 635 mmNetto-Gewicht 24 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (10 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind direkt geflanscht.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor LT 10 - 15 bar TM250 inkl. Behälter 270 L
Atlas Copco Kolbenkompressor LT 10 – 15 auf 270 Liter BehälterÖlgeschmierter Kolbenkompressor, zweizylindrig, zweistufig verdichtend, luftgekühlt.Auf 270 Liter Behälter aufgebaut. Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck 15,0 bar 11,7 l/s 0,70 m3/min12,0 bar 11,7 l/s 0,70 m3/min7,0 bar 12,0 l/s 0,72 m3/minLeistungsbedarfbei Betriebsüberdruck 15,0 bar 8,67 kW12,0 bar 8,11 kW7,0 bar 7,04 kWÖlfüllmenge 1,4 lSchalldruckpegel,gemessen nach ISO 2151 81 dB(A) Grenzwerte: Betriebsüberdruck, 1 bis 15 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 132 MNennleistung / Nenndrehzahl 7,5 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1852 / 606 / 1162 mmNetto-Gewicht: 201 kgDruckluftanschluss G 1/2 LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels Spritzstift270 Liter DruckluftbehälterVereinfachte DruckluftaustrittsleitungDie beschriebene Kompressoranlage entspricht der CE-Norm
25
%
Atlas Copco Kolbenkompressor Automan AC100-11 G 500 YD
Atlas Copco Automan Kolbenkompressor AC 100-11E 500TS
Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter
Referenzbedingungen
Ansaugdruck abs. 1 bar
Ansaugtemperatur 20 °C
relative Feuchte 0 %
Grenzwerte und Toleranzen
Betriebsüberdruck 1 bis 11 bar
Ansaugtemperatur 5 bis 40 °C
Kühllufttemperatur 0 bis 40 °C
Technische Daten
max. Betriebsüberdruck 11 bar (e)
Ansaugleistung 1003 l/min
Volumenstrom* 772 l/min
Schalldruckpegel** 78 dB(A)
Elektrische Daten
Motorfabrikat 132 MEC
Nennleistung 7,5 kW
Nenndrehzahl 900 min-1
Spannung 400 V
Frequenz 50 Hz
Abmessungen, Gewichte und Anschlüsse
Abmessungen Länge/Breite/Höhe 1940 / 600 / 1375 mm
Netto-Gewicht 220 kg
Druckluftanschluss G 1/2
Lieferumfang
Kompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).
Kompressor und Elektro-Motor sind keilriemengetrieben.
Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.
Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.
elektrisches Anschlusskabel
Stern-Dreieckschalter (lose Lieferung)
Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.
Die beschriebene Kompressoranlage entspricht der CE-Norm.
*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2
**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AH10-10 E 6 M
Atlas Copco Automan Kolbenkompressor AH 10-10E 6MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einzylindrig, einstufig verdichtend, luftgekühlt, ölfrei, montiert auf Behälter, tragbar und schallgedämpft ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °C relative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10,0 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 108 l/minVolumenstrom* 60 l/minSchalldruckpegel** 68 dB(A) Elektrische DatenMotorfabrikat MECNennleistung 0,75 kWNenndrehzahl 1.450 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 420 / 300 / 430 mmNetto-Gewicht 19 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (6 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind direkt geflanscht.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC55-15 G 270 TV
Atlas Copco Automan Kolbenkompressor AC 55-15T 270T VVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf vertikalem Behälter ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °C relative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 15 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 15 bar (e)Ansaugleistung 487 l/minVolumenstrom* 316 l/minSchalldruckpegel** 79 dB(A) Elektrische DatenMotorfabrikat 112 MECNennleistung 4 kWNenndrehzahl 800 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 835 / 600 / 1950 mmNetto-Gewicht 180 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf vertikalem Behälter (270 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC75-11 bar SIL TM500 Y 400/3 inkl. Behälter 500 L
Atlas Copco Automan Kolbenkompressor AC 75E500YD 11B S Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 750 l/minVolumenstrom* 444 l/minSchalldruckpegel** 68 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 5 kWNenndrehzahl 1040 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1943 / 741 / 1593 mmNetto-Gewicht 361 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung)Schallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC55-11 bar SIL TM270 Y 400/3 inkl. Behälter 270 L
Atlas Copco Automan Kolbenkompressor AC 55E270YD 11B SVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 660 l/minVolumenstrom* 408 l/minSchalldruckpegel** 65 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 4 kWNenndrehzahl 1010 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1517 / 741 / 1487 mmNetto-Gewicht 224 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung)Schallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC21-10 E 50 M
Atlas Copco Automan Kolbenkompressor AC 21-10E 50MVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, einstufig verdichtend, luftgekühlt, montiert auf Behälter, fahrbar ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 10 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 10 bar (e)Ansaugleistung 200 l/minVolumenstrom* 130 l/minSchalldruckpegel** 89,1 dB(A) Elektrische DatenMotorfabrikat 80 MECNennleistung 1,5 kWNenndrehzahl 1.075 min-1Spannung 230 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 840 / 395 / 710 mmNetto-Gewicht 54 kgDruckluftanschluss G 1/4 LieferumfangKompressoraggregat aufgebaut auf Behälter (50 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches Anschlusskabel und Stecker für Plug & Play. Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC100-11 G BM YD S
Atlas Copco Automan Kolbenkompressor AC 100EBMYD 11B S Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 1020 l/minVolumenstrom* 666 l/minSchalldruckpegel** 66 dB(A) Elektrische DatenMotorfabrikat NS59Nennleistung 7,5 kWNenndrehzahl 810 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1000 / 741 / 955 mmNetto-Gewicht 254 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplungelektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung)Schallhaube Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
Atlas Copco Kolbenkompressor LT 20 - 20 bar TM inkl. Behälter 270 L
Atlas Copco Kolbenkompressor, Typ LT20 – 20E/ 270
Kolbenkompressoraggregat, zweizylindrig, zweistufig verdichtend, ölgeschmiert, luftgekühlt, montiert auf Behälter
Referenzbedingungen
Ansaugdruck
bar(a)
1
relative Feuchte
%
0
Ansaugtemperatur
°C
20
Grenzwerte und Toleranzen
Maximum Betriebsüberdruck
bar(g)
20
Maximum Umgebungstemperatur
°C
40
Minimum Umgebungstemperatur
°C
0
Maximum Kühllufttemperatur
°C
40
Minimum Kühllufttemperatur
°C
0
Technische Daten (1) bei
15bar(e)
20 bar(e)
Nutzbarer Volumenstrom *
l/s
18,4
18,0
m³/min
1,10
1,08
m³/h
66,24
64,80
Maximum Wellenleistungsaufnahme (1)
kW
11,50
12,20
Technische Daten ([1]) allgemein
Druckluft-Austrittstemperatur am Kompressorausgang
°C
90
Schalldruckpegel**
dB(A)
86
Ölfüllmenge
l
5,4
Elektrische Daten
Motor Fabrikat Leroy Somer,
Schutzart IP 55
Isolationsklasse F
Nennleistung
kW
15
Nenndrehzahl
min-1
1.500
Spannung
V
400
Frequenz
Hz
50
Effizienzklasse
IE 2
Abmessung und Gewicht
Länge
mm
1915
Breite
mm
790
Höhe
mm
1218
Gewicht
kg
225
Anschlüsse
Druckluft/ Kondensat
G ½”/ ¼“
Lieferumfang
Kompressoraggregat aufgebaut auf Behälter (270 l) für fundamentlose Aufstellung
Kompressor und Elektro-Motor sind direkt angeflanscht
Entlastungsventil, Stern-Dreieckschalter mit Betriebsstundenzähler, Druckschalter, Sicherheitsventil, Manometer sind integriert
Kondensatablass und Kugelventil sind am Behälter montiert
Das beschriebene Kompressoraggregat entspricht der CE-Norm
[1] Referenzbedingungen nach ISO 1217, Anhang C.
* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.
** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
25
%
Atlas Copco Kolbenkompressor Automan AC55 FF-11 bar TM 500 Y inkl. Kältetrockner und Behälter 500 L
Atlas Copco Automan Kolbenkompressor AC 55E500YD 11B S DRYVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage zzgl. Stern-Dreieck-Schalter, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 660 l/minVolumenstrom* 408 l/minSchalldruckpegel** 65 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 4 kWNenndrehzahl 1010 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1943 / 767 / 1596 mmNetto-Gewicht 269 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelStern-Dreieck-Schalter (lose Lieferung)SchallhaubeTrockner Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor Automan AC75 FF-11 bar TM 500 T inkl. Kältetrockner und Behälter 500 L
Atlas Copco Automan Kolbenkompressor AC 75E500DOL 11B S dRYVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, zweizylindrig, zweistufig verdichtend, luftgekühlt, montiert auf Behälter, Schallhaube ReferenzbedingungenAnsaugdruck abs. 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Grenzwerte und ToleranzenBetriebsüberdruck 1 bis 11 barAnsaugtemperatur 5 bis 40 °CKühllufttemperatur 0 bis 40 °C Technische Datenmax. Betriebsüberdruck 11 bar (e)Ansaugleistung 750 l/minVolumenstrom* 444 l/minSchalldruckpegel** 68 dB(A) Elektrische DatenMotorfabrikat NS39Nennleistung 5 kWNenndrehzahl 1040 min-1Spannung 400 VFrequenz 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen Länge/Breite/Höhe 1943 / 767 / 1596 mmNetto-Gewicht 367 kgDruckluftanschluss G 1/2 LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose Aufstellung (Kompressorelement inkl. Elektromotor).Kompressor und Elektro-Motor sind keilriemengetrieben.Ansaugfilter, Entlastungs- und Sicherheitsventil, Manometer und Druckschalter sind integriert.Schnellkupplung und manuelles Kondensatablassventil am Behälter montiert.elektrisches AnschlusskabelSchallhaubeTrockner Der Kompressor ist nur für den intermittierenden Betrieb ausgelegt.Die beschriebene Kompressoranlage entspricht der CE-Norm.*Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2**Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 db(A): 2004 unter Verwendung ISO 9614/2
25
%
Atlas Copco Kolbenkompressor LF 3 - 10 bar TM / 90 inkl. Behälter 90 L
Atlas Copco Kolbenkompressor, Typ LF3 – 10E/ 90Kolbenkompressoraggregat, zweizylindrig, einstufig verdichtend, ölfrei, luftgekühlt, montiert auf BehälterReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s4,03,2m³/min0,240,19m³/h14,411,5Maximum Wellenleistungsaufnahme (1)kW1,952,01Technische Daten (1) allgemeinDruckluft-Austrittstemperatur am Kompressorausgang°C44Schalldruckpegel**dB(A)83[1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.Elektrische DatenMotor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse FNennleistungkW2,2Nenndrehzahlmin-11.500SpannungV400FrequenzHz50EffizienzklasseIE 2Abmessung und GewichtLängemm982Breitemm504Höhemm980Gewichtkg89AnschlüsseDruckluftG ½”Lieferumfang Kompressoraggregat aufgebaut auf Behälter (90 l) für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanscht und laufen direkt anRückschlagventil, Druckschalter, Sicherheitsventil, Manometer sind integriertKondensatablass und Kugelventil sind am Behälter montiertDas beschriebene Kompressoraggregat entspricht der CE-Norm
25
%
Atlas Copco Kolbenkompressor LF 7 - 10 bar Power Pack
Atlas Copco Kolbenkompressor, Typ LF 7 – 10EKolbenkompressoraggregat, zweizylindrig, zweistufig verdichtend, ölfrei und luftgekühlt ReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20 Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s11,09,6m³/min0,660,58m³/h39,434,6Maximum Wellenleistungsaufnahme (1)kW4,085,20 [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2. Technische Daten (1) allgemein Druckluft-Austrittstemperatur am Kompressorausgang°C50 Schalldruckpegel**dB(A)84 Elektrische Daten Motor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse F NennleistungkW5,5 Nenndrehzahlmin-11.500 SpannungV400 FrequenzHz50 Effizienzklasse IE 2 Abmessung und Gewicht Längemm860 Breitemm600 Höhemm601 Gewichtkg90 Anschlüsse Druckluft G ½” LieferumfangKompressoraggregat für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanschtEntlastungsventil und Ansaugfilter sind integriert Das beschriebene Kompressoraggregat entspricht der CE-Norm
25
%
Atlas Copco Kolbenkompressor LE 15 - 10 bar Power Pack
Atlas Copco Kolbenkompressor LE 15 – 10 PP Powerpack Ölgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt. Technische DatenBezugsbedingungen:Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck10,0 bar 23,8 l/s 1,43 m3/min7,0 bar 31,6 l/s 1,90 m3/min4,0 bar 59,6 l/s 3,58 m3/min Leistungsbedarfbei Betriebsüberdruck10,0 bar 14,08 kW7,0 bar 12,37 kW4,0 bar 11,05 kW Ölfüllmenge 5,4 lSchalldruckpegel, gemessen nach ISO 2151 89 dB(A) Grenzwerte:Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 160 MPNennleistung / Nenndrehzahl 11 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1067 / 719 / 657 mmNetto-Gewicht: 164 kgDruckluftanschluss G 1/2 LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels SpritzstiftEntlastungsventilDie beschriebene Kompressoranlage entspricht der CE-Norm
25
%
Atlas Copco Kolbenkompressor LE 7 - 10 bar FF inkl. Kältetrockner und Behälter 500 L
Atlas Copco Kolbenkompressor, TYP LE7 – 10E FF/ 500Kolbenkompressoraggregat, zweizylindrig, einstufig verdichtend, ölgeschmiert, luftgekühlt, mit Kältetrockner montiert auf Behälter ReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20 Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s11,79,6m³/min0,700,58m³/h42,134,6Maximum Wellenleistungsaufnahme (1)kW4,985,15 Technische Daten (1) allgemeinDruckluft-Austrittstemperatur am Kompressorausgang°C59Schalldruckpegel**dB(A)80Ölfüllmengel1,4 Elektrische DatenMotor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse FNennleistungkW5,5Nenndrehzahlmin-11.500SpannungV400FrequenzHz50EffizienzklasseIE 2 Daten des integrierten KältetrocknersTyp FX 3Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,25 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,19 kWKühlluftstrom 5,40 m³/minKältemittel – Typ R 134aKältemittel – Füllung 0,28 kg Abmessung und Gewicht Längemm1940 Breitemm748 Höhemm1344 Gewichtkg282 Anschlüsse Druckluft/ Kondensat G ½”/ ¼“ LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanschtEntlastungsventil, Stern-Dreieckschalter mit Betriebsstundenzähler, Druckschalter, Sicherheitsventil, Manometer sind integriertKondensatablass und Kugelventil sind am Behälter montiertKältetrockner FX 3 inkl. Vorfilter Typ DD 17 und Hochleistungsfilter PD 17CE - Konformitätserklärung [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
25
%
Atlas Copco Kolbenkompressor LFx 1,0 - 10 bar Power Box
Atlas Copco Kolbenkompressor, Typ LFX 1,0 -10E, 400 V Kolbenkompressoraggregat, einzylindrig, einstufig verdichtend, ölfrei, luftgekühlt ReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20 Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s1,381,18m³/min0,080,07m³/h4,974,25Maximum Wellenleistungsaufnahme (1)kW0,630,67 Technische Daten (1) allgemein Druckluft-Austrittstemperatur am Kompressorausgang°C50 Schalldruckpegel**dB(A)65 Elektrische Daten Motor Fabrikat CEG,Schutzart IP 54Isolationsklasse F NennleistungkW0,75 Nenndrehzahlmin-11.500 SpannungV400 FrequenzHz50 Effizienzklasse IE 2 Abmessung und Gewicht Längemm520 Breitemm340 Höhemm490 Gewichtkg25 Anschlüsse Druckluft G 3/8“ LieferumfangKompressoraggregat für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanscht und laufen direkt an Das beschriebene Kompressoraggregat entspricht der CE-Norm [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.
Auf einen Atlas Copco Kolbenkompressor können Sie sich verlassen!
Vor über 100 Jahren brachte Atlas Copco den ersten Kolbenkompressor auf den Markt. Seitdem wurde die vielversprechende Kompressortechnologie permanent weiterentwickelt und auf die vielfältigen Bedürfnisse der Druckluftanwender angepasst. Heute bietet der schwedische Hersteller ein umfassendes Produktsortiment an Atlas Copco Kolbenkompressoren, das für jeden gewünschten Anwendungsfall das passende Druckluftprodukt liefert. Egal, ob handlicher Einsteigerkompressor für die Werkstatt oder leistungsstarker Kolbenverdichter für die Industrie – ein Atlas Copco Kolbenkompressor ist heute aus dem riesigen Markt der Kolbenverdichter nicht mehr wegzudenken. Und das nicht ohne Grund: Mit einem Kolbenkompressor von Atlas Copco erhalten Kunden ein äußerst innovatives, zuverlässiges und gleichzeitig wirtschaftliches Premiumprodukt. Dabei haben Kunden die Wahl zwischen unterschiedlichen mobilen und stationären Baureihen: Mit den überwiegend mobilen Kompressoren der Automan-Baureihen AH, AF und AC erhalten Anwender tragbare oder fahrbare Verdichter, die jederzeit flexibel einsetzbar sind. Im Gegensatz dazu bieten beispielsweise die robusten Baureihen LE und LT stationäre Lösungen für anspruchsvolle Industrieanwendungen.
Hier geht’s zu den Atlas Copco mobilen Kolbenkompressoren
Hier geht’s zu den Atlas Copco stationären Kolbenkompressoren
Wie funktioniert ein Atlas Copco Kolbenkompressor?
Atlas Copco Kolbenkompressoren arbeiten nach dem Verdrängungsprinzip und gehören zur großen Gruppe der Verdichter. Sie werden daher auch als Kolbenverdichter bzw. Hubkolbenkompressoren bezeichnet. Das Grundprinzip ist denkbar einfach: Während des Verdichtungsprozesses wird ein Kolben im Zylinder auf und ab bewegt. Dabei wird Luft angesaugt und im Zylinder komprimiert. So wird einerseits eine Reduzierung des Volumens erreicht und gleichzeitig der Druck auf die Luft erhöht: Druckluft entsteht! Atlas Copco Kolbenverdichter sind aber nicht nur aufgrund ihres einfachen Verdichtungsprinzips so beliebt: Sie garantieren darüber hinaus höchste Zuverlässigkeit und Leistungsfähigkeit bei relativ niedrigen Anschaffungskosten. Und damit nicht genug: Die beliebten Kolbenverdichter sind einfach zu bedienen und absolute Spezialisten für einen flexiblen und gelegentlichen Einsatz – ideal, wenn Lastspitzen bei schwankendem Druckluftverbrauch kurzzeitig ausgeglichen werden müssen! Je nach Anwendung und Anforderung an die Druckluftqualität haben Kunden bei Atlas Copco die Wahl zwischen ölgeschmierten und ölfreien Modellen!
Das macht einen Atlas Copco Kolbenverdichter aus:
Seit der Einführung des ersten Atlas Copco Kolbenkompressors hat sich bei der Produktentwicklung viel getan: Die Kompressortechnologie wurde in puncto Leistungsfähigkeit, Flexibilität und Zuverlässigkeit optimiert, Produktdesign und Bedienbarkeit an die vielfältigen Kundenbedürfnisse angepasst und Entwicklungs- und Produktionskosten gesenkt. So zählen die Atlas Copco Kolbenkompressoren heute zur preisgünstigsten und beliebtesten Kompressorart des Herstellers. Aufgrund der zahlreichen Vorteile werden die „kleinen Helfer“ heute von Druckluft-Anwendern aus den unterschiedlichsten Bereichen nachgefragt. Mit welchen Vorteilen ein Atlas Copco Kolbenverdichter überzeugt, haben wir hier zusammengestellt:
- Überragende Leistungsfähigkeit: entwickelt für den professionellen Einsatz
- Höchste Zuverlässigkeit: dank hochwertiger und robuster Bauteile äußerst langlebig
- Maximale Flexibilität: optimal für den gelegentlichen Einsatz und bei Lastspitzen
- Überzeugende Mobilität: in der Baureihe Automan in mobilen Ausführungen erhältlich
- Außergewöhnliche Vielseitigkeit: für viele Druckluftanwendungen geeignet
- Platzsparendes Produktdesign: dank kompakter Maße variabel einsetzbar
- Differenziertes Produktprogramm: mit verschiedenen Leistungsstufen und Behältergrößen
- Spezialisierte Baureihen: auch in effizienten, ölfreien Varianten erhältlich
- Günstige Einsteigergeräte: kleine, handliche Modelle mit leichter Handhabung verfügbar
Wussten Sie schon: Als Dauerläufer eignen sich nur speziell dafür ausgelegte Modelle, wie beispielsweise die ölfrei verdichtenden Kolbenkompressoren der LZ-Baureihe – entwickelt für einen Arbeitszyklus von 100%.

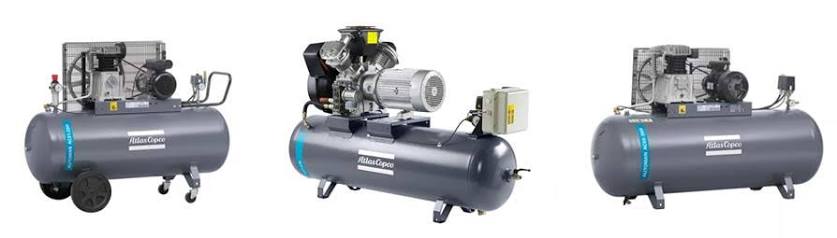

Atlas Copco Kolbenkompressoren: Ein Produktprogramm in vielen Varianten
Mit seinem umfassenden Sortiment an mobilen oder stationären, ölgeschmierten oder ölfreien Atlas Copco Kolbenkompressoren bietet das schwedische Unternehmen seinen Kunden immer genau die Lösung, die für die jeweilige Anwendung benötigt wird. Egal, ob Kleinbetrieb oder Industrieunternehmen – in den folgenden Atlas Copco Baureihen wird jeder fündig:
Atlas Copco Automan – mobil und stationär:
Ölfreie und ölgeschmierte Atlas Copco Kolbenverdichter mit einfacher Handhabung und platzsparendem Aufbau.
In vielen mobilen Varianten verfügbar.
- Atlas Copco AH (8 bar): Leistung 0,75 - 1,5 kW
- Atlas Copco AF (10 bar): Leistung 1,85 - 2,2 kW
- Atlas Copco AC (10, 11, 14, 15 bar): Leistung 1,5 - 7,5 kW
Atlas Copco LE/LT – stationär:
Ölgeschmierte Atlas Copco Kolbenverdichter mit höchster Leistungsfähigkeit und Langlebigkeit bei niedrigen Betriebskosten.
Stationäre Kolben mit geringem Platzbedarf.
- Atlas Copco LE (10 bar): Leistung 1,5 - 15 kW
- Atlas Copco LT (15, 20, 30 bar): Leistung 1,5 - 15 kW
Atlas Copco LFx/LF – stationär:
Ölfrei verdichtende Atlas Copco Kolbenverdichter mit höchster Zuverlässigkeit und niedrigen Betriebskosten – überwiegend wartungsfrei. Auch in mobilen Ausführungen erhältlich.
- Atlas Copco LFx (10 bar): Leistung 0,55 - 1,5 kW
- Atlas Copco LF (10 bar): Leistung 1,5 - 7,5 kW
Atlas Copco LZ – stationär:
Ölfrei verdichtende Atlas Copco Kolbenverdichter mit umfassenden Steuerungsmöglichkeiten und leisem Betrieb – aufgrund eines besonderen Kühllüftersystems für den Dauerbetrieb geeignet!
- Atlas Copco LZ (10 bar): Leistung 5,5 - 15 kW
Einfach verstehen: Typbezeichnungen von Atlas Copco Kolbenkompressoren
Wenn es um den gelegentlichen Einsatz von Druckluft geht, mögen es viele mobil, günstig und unkompliziert. Die Baureihe Atlas Copco Automan ist hier genau die richtige Serie für den Einstiegsbereich, lässt aber auch nach „oben“ hin keine Grenzen: Die Automan-Serie bietet dank der feinen Unterteilung in Unterserien eine umfangreiche Auswahl an unterschiedlichen Leistungsstufen, Preisklassen und Ausführungen. Damit Anwender bereits auf den ersten Blick erkennen können, was hinter dem jeweiligen Modell steckt, ist jeder Atlas Copco Kolbenverdichter mit einer spezifischen Typbezeichnung gekennzeichnet. Wie die Abkürzungen zu lesen sind, erklärt das folgende Beispiel anhand der Unterreihe Atlas Copco Automan AC:
Clevere Druckluftlösungen entdecken: Mit Atlas Copco Automan und Co.
Ein Atlas Copco Kolbenkompressor zeichnet sich durch höchste Zuverlässigkeit, eine ausgefeilte Technologie und überzeugende Benutzerfreundlichkeit aus. Gerade im Bereich der Einstiegsmodelle werden Anwendern eine Fülle an praktischen Ausstattungsmerkmalen, cleveren Extras und besonderen Highlights geboten. Was alles in Atlas Kolbenkompressoren steckt, haben wir Ihnen hier beispielhaft aufgelistet:
Pulverbeschichtete Behälter:
Die besondere Behälter-Beschichtung der AH-Baureihe schützt vor Korrosion und Beschädigungen – für eine lange Lebensdauer!
Hochleistungs-Lufteinlassfilter:
Die Atlas Copco Kolbenverdichter der AH-Baureihe sorgen mit ihren Hochleistungsansaugfiltern für ein zuverlässiges Arbeiten – auch in staubigen Umgebungen.
Wartungsfreundlicher Betrieb:
Alle Atlas Copco Automan Kompressoren sind so konstruiert, dass eine besonders unkomplizierte Wartung möglich ist. Das Automan-Öl sorgt zudem für eine längere Lebensdauer.
Hochwertige Qualitätsdruckschalter:
Bei den Atlas Copco Kolbenverdichtern der AH-, AF- und AC-Baureihe stimmt die Qualität: Die Serienausstattung umfasst einen hochwertigen Condor Druckschalter.
Stern-Dreieck-Schalter:
Einige Modelle der AC-Reihe sind mit größeren Drehstrommotoren ausgestattet. Hier sorgt ein Sterndreieck-Schalter dafür, Stromspitzen zu vermeiden.
Vertikale Behälter:
Bei der AC-Baureihe sind Behälter wahlweise vertikal oder horizontal erhältlich. Ein vertikaler Aufbau ermöglicht eine platzsparende Nutzung des Kolbenkompressors.
Benzin- und Dieselbetrieb:
Bei den AC-Modellen mit Kraftstoffmotoren bietet Atlas Copco Lösungen für Orte, an denen keine Stromversorgung vorhanden ist – inklusive 230 V-Generator!
Serienmäßige Schalldämmhaube:
Die AC-Baureihe ist in der Unterserie „Automan Silent“ mit einer serienmäßigen Schallhaube ausgestattet. Das macht die leistungsstarken Kolbenverdichter im Betrieb besonders leise.
Innenbeschichtete Behälter:
Die Kolbenverdichter der Automan Pro-Serie verfügen über innenbeschichtete Behälter. Das verhindert Korrosion und sorgt für eine längere Lebensdauer der Behälter.
Automatischer Wasserablass:
Ein besonderes Highlight der Pro-Serie ist außerdem das automatische Wasserablassventil, das unterhalb des Behälters angebracht ist. Ideal für eine konstante Entwässerung!
Sie haben noch Fragen zu Ihrem Atlas Copco Kolbenkompressor oder sind auf der Suche nach einem neuen Verdichter, der perfekt zu Ihren Anforderungen passt? Dann kontaktieren Sie uns. Unsere Fachberater sind gerne für Ihre Fragen da.
