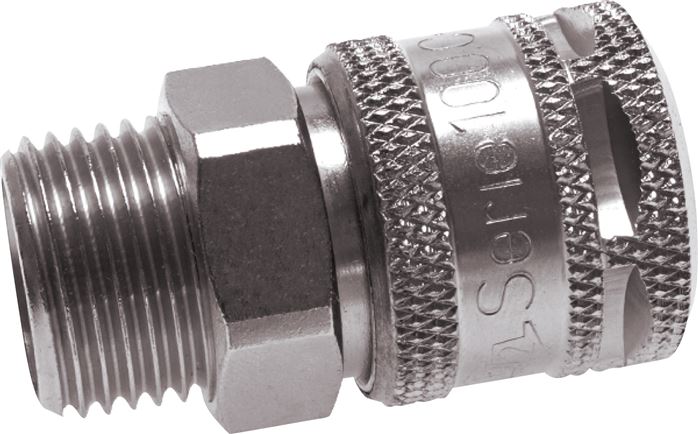

Sicherheits-Schnellkupplung (NW7,2) G 1/4"(AG), Eco
%
25,23 €*
(Sie sparen 6.7% )
23,54 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571397425
Produktnummer:
DA120200
Gewicht:
0.09 kg
Produktinformationen "Sicherheits-Schnellkupplung (NW7,2) G 1/4"(AG), Eco"
Werkstoffe:
Körper: Messing vernickelt, Stahl vernickelt, Dichtung: NBR
Temperaturbereich:
-20°C bis +100°C
Betriebsdruck:
0 - 12 bar (Eco: bis max. 8* bar)
Durchfluss***:
1800 l/min (Eco: 1100 l/min)
Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten: Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit verhindert.
Vorteile:
•keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt, •einfache Bedienung (Entriegelung wie Standardkupplungen)
*entspricht 35 bar statischem Betriebsdruck (ohne Pulsation), ***6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Empfehlung:
Kupplungsstecker aus gehärtetem Stahl verwenden!
Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Weitere Eigenschaften:
| Gewinde außen | G 1/4" |
| Ausführung | Eco |
| tatsächliche Nennweite (mm) | 7,2 |
| Betriebsdruck (bar) | 0 - 8 |
| Gewicht | 90 g / Stk. |
