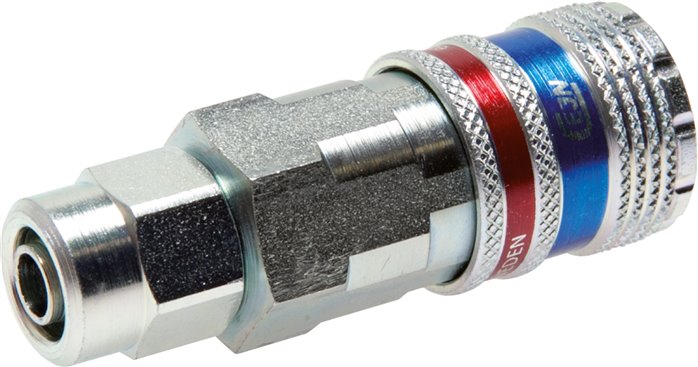

Sicherheits-Schnellkupplung (NW7,2) 13,5x9,5 Streamline,CEJN
%
52,05 €*
(Sie sparen 34.26% )
34,22 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571823344
Produktnummer:
DA120046
Gewicht:
0.125 kg
Produktinformationen "Sicherheits-Schnellkupplung (NW7,2) 13,5x9,5 Streamline,CEJN"
Werkstoffe:
Körper: Stahl verzinkt, Messing verzinkt, Dichtung: NBR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
0 - 16 bar
Durchfluss*:
2250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)
Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker erst frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf Steckerseite anliegendem Druck) verhindert.
*6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Empfehlung:
Nur Kupplungsstecker aus gehärtetem Stahl verwenden!
Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Achtung:
Diese Kupplungen sind speziell für CEJN-Stream-Line-Schläuche konstruiert!
Weitere Eigenschaften:
| Schlauch Ø außen x innen (mm) | 13,5x9,5 |
| tatsächliche Nennweite | 7,6 |
| Gewicht | 125 g / Stk. |
