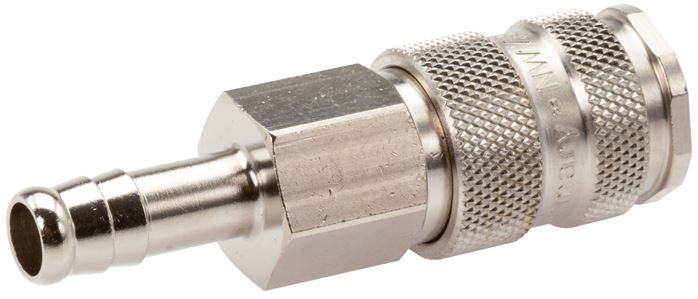

Schnellkupplung (NW7,2) 6 (1/4")mm Schlauch, Stahl gehärtet, vernickelt / Messing
%
20,27 €*
(Sie sparen 29.85% )
14,22 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571153106
Produktnummer:
DA119798
Gewicht:
0.095 kg
Produktinformationen "Schnellkupplung (NW7,2) 6 (1/4")mm Schlauch, Stahl gehärtet, vernickelt / Messing "
Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)
Betriebsdruck:
-0,95 bis 35 bar
Durchfluss***:
Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)
***6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.
Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Vorteile:
•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und Dose
Optional:
Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA
*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.
Weitere Eigenschaften:
| Werkstoff | Stahl gehärtet, vernickelt / Messing vernickelt |
| Schlauch Ø innen (mm) | 6 (1/4) |
| Verwendbar für Stecker beidseitig absperrend | nein |
| tatsächliche Nennweite (mm) | 7,8 |
| Temperaturbereich (°C) | -20 bis +100 |
| Gewicht | 95 g / Stk. |
