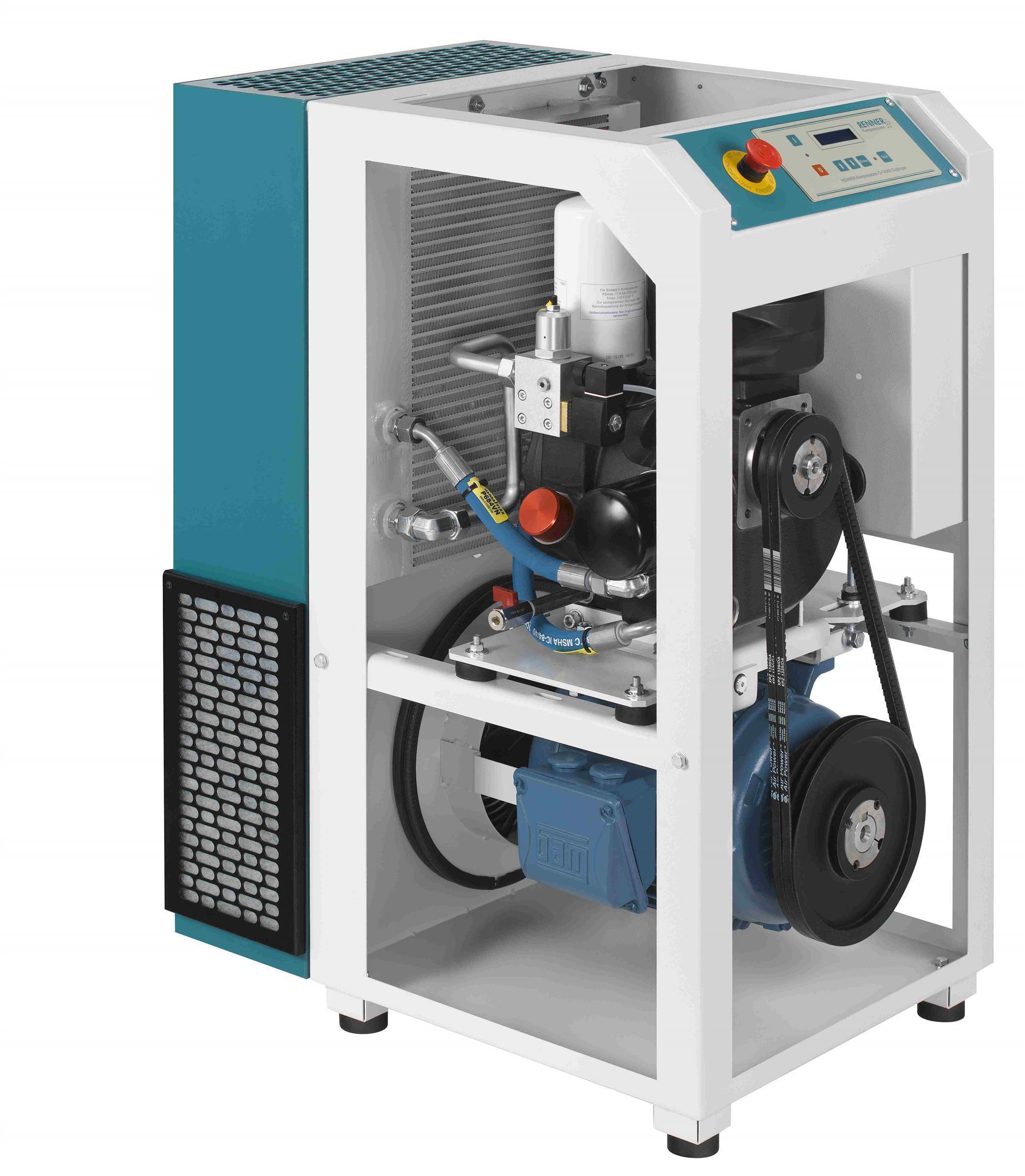

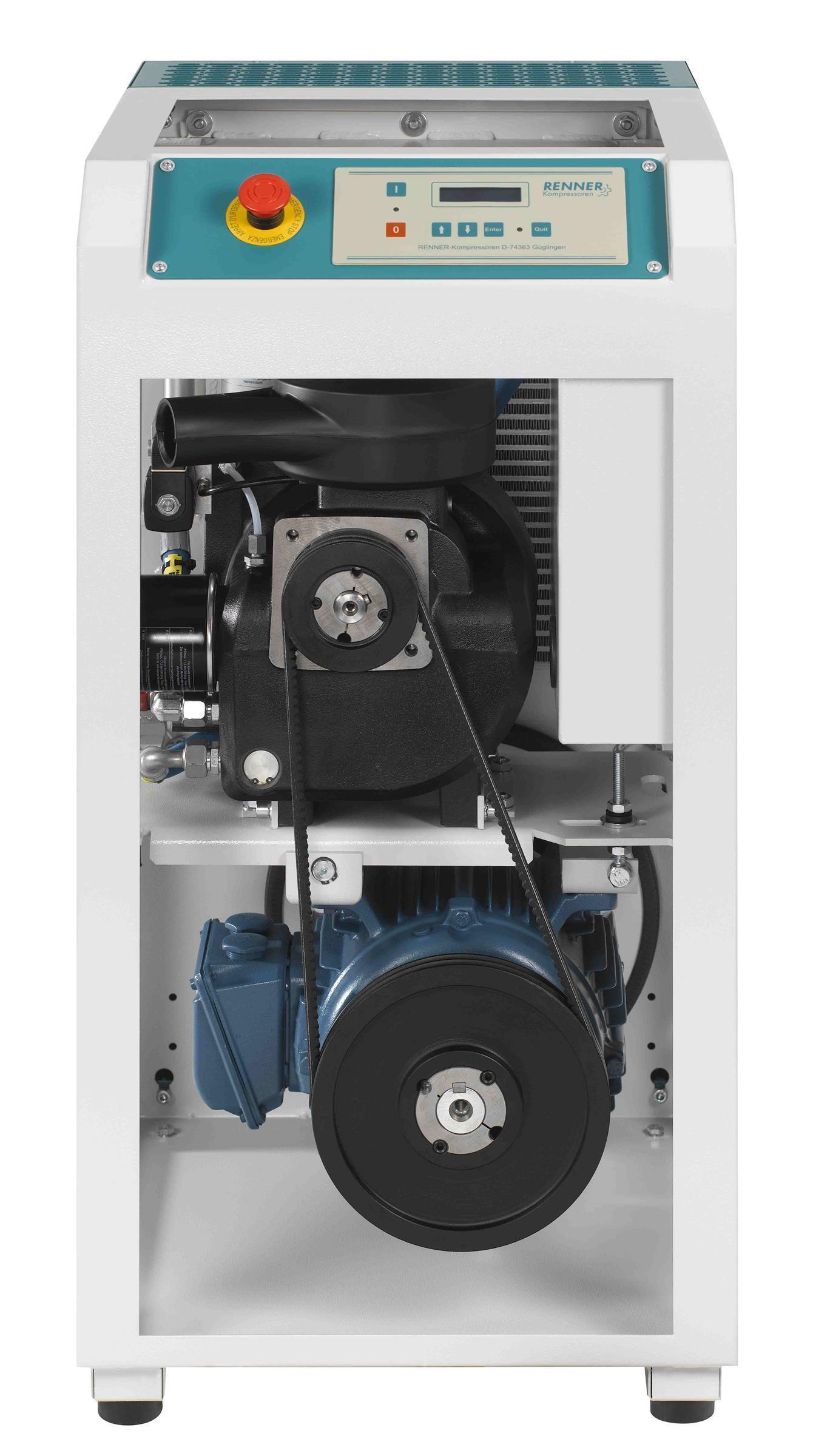

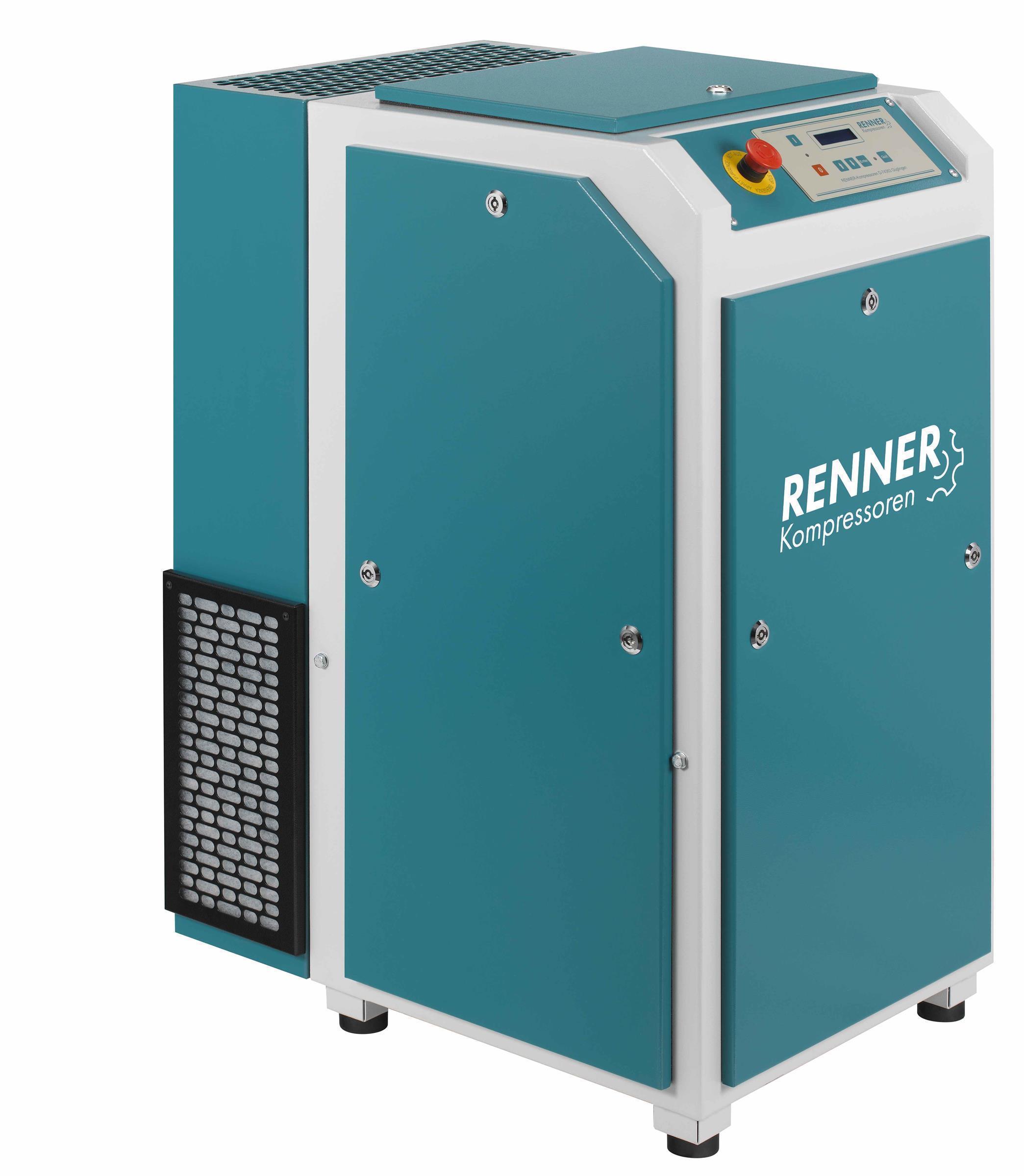

RENNER-Kompressor RSF-PRO 22,0 - frequenzgeregelt | Schraubenkompressor

Eigenschaften: Langlebige, keilriemengetriebene Verdichterblöcke Höchster Bedienkomfort durch elektronische Steuerung AIR ENERGIE CONTROL 3+ mit Drehrichtungskontrolle, Anzeige der Betriebsstunden, Wartungsplan, Servicemeldungen, Laststunden, etc. Optimale Anpassung an den tatsächlichen Luftverbrauch durch Drehzahlregelung Einfache Handhabung und höchster Bedienkomfort durch leicht verständliche elektronische Steuerung Wenig Platzbedarf durch kompakte Abmessungen Enorme Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordnung aller Wartungsteile und durch Direktantrieb Äußerst geräuscharm durch schallgedämmtes Gehäuse Einfache Montage eines Abluftkanals dank Abluftführung nach oben Verhinderung teurer Schäden bei der Inbetriebnahme dank integrierter Drehrichtungskontrolle Technische Daten Kompressor AirMaster Variable Speed: Art.Nr. H922100 Verdichtungsenddruck 13 bar Arbeitsdruck 5 - 13 bar Volumenstrom bei Arbeitsdruck 7 bar (ISO 1217) 787 - 3.963 l/min Verdichterdrehzahl 5.702 min-1 Nennleistung Antriebsmotor (V/Hz) 22 kW (400V/50Hz) Schutzart Antriebsmotor IP 55 Erforderlicher Kühlluftbedarf (20°C Umgebungstemp.)  2.300 m³/h Umgebungstemperatur min. / max. +2°C / +40°C Füllmenge Öl 12,2 l Schalldruckpegel (LPA1 –DIN 45635 T13) 68 dB(A) Anschluss Luftabgang 1“i Behälterinhalt  -  Abmessungen (B x T x H) 1.200 mm x 835 mm x 1220 mm Gewicht 370 kg

DRYPOINT® RA, die wirtschaftlichste Art, Druckluft zu trocknen - inkl. niveaugesteuertem Kondensatableiter BEKOMAT -Technische Daten: Volumenstrom (m³/h)* 372 Volumenstrom (m³/min)* 6,2 Volumenstrom ( l/min)* 6200 Leistungsaufnahme (kW) 0,84 Druckluftverlust (deltap [ü]) 0,18 Luftanschluss G11/2 BSP-F Abmessungen (mm / HxLxB) 885x555x580 Max. Drucklufteintrittstemperatur (C°) 70 Min./max. Betriebsdruck (bar [ü]) 4/16 Min./max. Umgebungstemperatur (°C) 2/50 Elektrischer Anschluss 230 V, 50-60 Hz, 1Ph. Die DRYPOINT® RA-Vorteile im Überblick Beste Trocknung durch hochwirksame Wärmetauscherkombination Geringster Druckverlust, auch bei unterschiedlicher Belastung Hervorragendes Preis-Leistungs-Verhältnis Höchste Wirtschaftlichkeit, geringster Energieverbrauch BEKOMAT® inside Umweltfreundliches Kältemittel DRYPOINT® RA: eine Investition, die sich rechnetNicht Investitions-, sondern Betriebskosten bestimmen bei Kältetrocknern die Wirtschaftlichkeits-rechnung. Über einen Betriebszeitraum von fünf Jahren betrachtet, entfallen lediglich zwischen 20 bis 30 % der Gesamtkosten auf das reine Investment. 70 bis 80 % verteilen sich dagegen auf die laufenden Betriebskosten. Diese resultieren zu je einem Drittel aus Stromkosten, Druckluftwiderständen im System sowie Druckluftverlusten durch Leckagen. Der Druckabfall an neuralgischen Punkten muss durch eine erhöhte Kompressorleistung und dem damit verbundenen Energiemehrbedarf kompensiert werden.Mit DRYPOINT® RA lassen sich diese Betriebskosten, über einen Zeitraum von fünf Jahren betrachtet, um nahezu die Hälfte reduzieren.Bei der Return-on-Investment-Berechnung zeigt sich das ganze Potenzial der neuen Kältetrockner-Generation: Die Geräte amortisieren sich innerhalb von nur sechs Monaten Laufzeit.Trocknen nach dem Effizienzprinzip: die Funktionsweise von DRYPOINT® RAIm DRYPOINT® RA erfolgt die Drucklufttrocknung über einen optimalen Wärmeaustausch durch Gegenstromverfahren (Counter-Flow) über die gesamte Strecke, die Luft strömt in einer stetig abwärts gerichteten Bewegung ohne ungünstige Umleitungen.Dieser großzügig dimensionierte Counter-Flow-Wärmetauscher, der sich u.a. aus einem Luft/Luft- und einem Luft/Kältemittel-Wärmetauscher zusammensetzt, kühlt die Druckluft bis auf eine Temperatur von + 3 °C herunter, wobei die Baugröße des Wärmetauschers nicht nur eine besonders effektive Abkühlung begünstigt, sondern auch den Strömungswiderstand auf ein absolutes Minimum senkt.Warme, mit Feuchtigkeit gesättigte Druckluft wird beim Eintritt in den Kältetrockner im Luft/Luft-Wärmetauscher vorgekühlt. Dadurch wird die im nachfolgenden Luft/Kältemittel-Wärmetauscher benötigte Kälteleistung des Kältemittels reduziert und das System energieeffizienter.Die Schwerkraft unterstützt eine besonders hohe Tröpfchen-Abscheidung von nahezu 99 %. In dem sehr großen Kondensat-Sammelraum mit nachfolgender breiter Rückführung wird die Strömungsgeschwindigkeit stark herabgesetzt. Ein Mitreißen von bereits abgeschiedenen Tröpfchen wird so zuverlässig vermieden.Das entstandene Kondensat wird unter Vermeidung von Druckluftverlusten durch den niveaugeregelten Kondensatableiter BEKOMAT® aus dem DRYPOINT® RA abgeleitet und kann zuverlässig mit Aufbereitungssystemen wie dem Öl-Wasser-Trennsystem ÖWAMAT® oder der Emulsionsspaltanlage BEKOSPLIT® aufbereitet werden.Vor dem Austritt aus dem DRYPOINT® RA wird die getrocknete, kalte Druckluft im Luft/Luft-Wärmetauscher wieder erwärmt. Hierbei wird die relative Luftfeuchtigkeit erheblich gesenkt und die eingesetzte Kälteleistung um bis zu 60 % zurückgewonnen.Intelligenter Aufbau, effiziente Steuerung, energiesparende KomponentenDie intelligente Konstruktion der Druckluft-Kältetrockner erlaubt nicht nur höchste Funktionalität, sondern auch einen zuverlässigen und kostengünstigen Betrieb. Wesentliche Elemente sind dabei der vertikale Aufbau des Wärmetauschers nach physikalischen Prinzipien (Kondensatfluss von oben nach unten), ein Demister zur sicheren Abscheidung und ein großvolumiger Beruhigungsraum, der ein Mitreißen des Kondensats vermeidet.Besonders energieeffizient ist DRYPOINT® RA unter anderem durch die Vermeidung von strömungsungünstiger Druckluftumlenkung und zusätzlichen Strömungswiderständen. Ein konstant niedriger Drucktaupunkt, nahezu 99 % Tröpfchen-Abscheidung, kaum Druckluftverluste, geringer Wartungsaufwand und niedrige Betriebskosten sind weitere Pluspunkte.Kondensatableitung und Trocknung zentral gesteuert Die Kondensatableitung wurde bei DRYPOINT® RA in das Gerätekonzept integriert: Die Kältetrockner sind serienmäßig mit einem BEKOMAT® ausgestattet. Die Systemsteuerung DMC 18 übernimmt neben der Funktionskontrolle des Trockners auch die Steuerung und Überwachung des niveauregulierten Kondensatableiters - inklusive der Anzeige etwaiger Störmeldungen. Bei der Steuerung DMC 24 erfasst ein Advanced Draining System (ADS) die Zustandsmeldungen des Kondensatableiters und löst eine entsprechende Warnmeldung aus. Sogar die Testfunktion des Ableiters kann über die Steuerung zentral ausgelöst werden.Kompressionskonzept optimiertBei Volumenströmen ab Modell DRYPOINT® RA 1080 ersetzen Scrollkompressoren die üblichen Kolbenkompressoren. Die Verdichtung erfolgt dadurch deutlich vibrationsärmer bei gesenktem Schallpegel. Darüber hinaus wird die Leistungsaufnahme deutlich reduziert.Wartungsfreundlich und umweltverträglich konstruiertDie umweltfreundlichen Kältemittel R134a (bis Modell RA 135) und R407C (ab Modell RA 190) weisen einen besonders günstigen GWP-Wert auf (Global Warming Potential) und schonen die Ozonschicht. Dank der intelligenten Konstruktion lassen sich die DRYPOINT® RA-Kältetrockner außerdem schnell, unkompliziert und damit kostengünstig warten.Steuerung DMC 18 (DRYPOINT® RA 20 bis RA 960): 3-stelliges Display Anzeige Taupunkttemperatur (°C oder °F) Steuerung BEKOMAT® über DMC 18 Alarmanzeige bei Fehler am BEKOMAT® Betätigung des externen Testtasters über die Steuerung Potenzialfreier Alarmkontakt LED für Alarmanzeige Betriebsstundenzähler Wartungserinnerung (zeitbasiert einstellbar) Verschiedene Spannungen (100...240 V, 50 - 60 Hz) KorrekturfaktorBei anderen Betriebsdrücken p1 den Volumenstrom muliplizieren mit Faktor (f1) Arbeits-druck p1 Faktor/f1 Drucktau-punkt Faktor/f2 Umgebungs-temperatur Faktor/f3 Eintritts-temperatur Faktor/f4 4 bar 0,77 3°C DTP 1,00 25°C 1,00 30°C 1,21 5 bar 0,86 5°C DTP 1,09 30°C 0,96 35°C 1,00 6 bar 0,93 7°C DTP 1,19 35°C 0,91 40°C 0,84 7 bar 1,00 10°C DTP 1,37 40°C 0,85 45°C 0,70 8 bar 1,05     45°C 0,76 50°C 0,57 10 bar 1,14      50°C 0,64 55°C 0,48 12 bar 1,21         60°C 0,42 14 bar 1,27             *Leistung gem. Referenzbedingung nach DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck. Bitte beachten Sie die Korrektufaktoren bei abweichenden Bedingungen

Renner Schraubenkompressor "Made in Germany" Modell RS-PRO 22,0 Öleingespritzte Schraubenkompressoren ermöglichen heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung. RENNER Schraubenkompressoren mit asymmetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer sowie einfache und kostengünstige Wartung sind die wichtigsten Kriterien bei der Entwicklung neuer Produkte. In der Entwicklung der neuen RS-PRO Baureihe wurden die Hauptmerkmale auf eine leistungsstarke Druckluftversorgung bei einem geringen Platzbedarf, unter Berücksichtigung der gut zugänglichen Wartungsteile, gelegt. Technische Daten: Nennleistung 22,0 kW Liefermenge bei 7,5 bar 3,93 m³/min Liefermenge bei 10 bar* 3,44 m³/min Liefermenge bei 13 bar 2,72 m³/min Liefermenge bei 15 bar 2,51 m³/min Schallpegel** 76 dB(A) Abmessung L x B x H 1160 x 747 x 1270 mm Gewicht 494 kg * Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut ** nach DIN EN ISO 2151:2009 Konstruktionsmerkmale und Vorteile: 2 Jahre volle Funktionsgarantie wartungsfreundlich durch leicht abnehmbare Türen für jeden Bedarfsfall die richtige Lösung: als freistehende Anlage, mit angebautem Kältetrockner und als Kompletteinheit auf Druckbehälter in verschiedenen Größen intensive Kühlung in Verbindung mit einem wirkungsvollen Nachkühler, garantiert die Betriebssicherheit und eine gute Luftqualität entwickelt für den industriellen Einsatz - auch im Dauerbetrieb Normbauteile deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen leistungsstarke Kompakt-Verdichter-Stufen mit integriertem Ölregelventil Wirkungsvolle Schalldämmbox und Mehrfachlagerung auf Schwingmetallen ermöglichen einen geräusch- und schwingungsarmen Betrieb Steuerung erfolgt über die RENNERlogic optional erhältlich: RENNERtronic- / RENNERtronic Plus-Steuerung Optionen: Drehrichtungsüberwachung über Phasenfolgerelais Elektronische Steuerung RENNERtronic Touch Elektronische Steuerung RENNERtronic Plus Touch Super-Schalldämmbox (Schallreduzierung um ca. 2 dB, Länge +83 mm) Niveaugesteuerter Kondensatableiter für Kältetrockner IE4-Motor Wasserkühlung

Renner Schraubenkompressor "Made in Germany"Modell RSF-PRO 11,0 mit Frequenzregelung, elektronischer Steuerung RENNERtronic und Vorsatzfiltergitter. BAFA-förderfähige Druckstufen 13 bar 15 bar Öleingespritzte Schraubenkompressoren sind heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung. RENNER setzt voll auf dieses Verdichtungsprinzip. Die Leistungspalette erstreckt sich von 2,2 bis 355 kW bei einem Enddruck bis 15 bar. RENNER-Schraubenkompressoren mit asymetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer, sowie einfache und kostengünstige Wartung sind stets die wichtigsten Kriterien bei der Entwicklung neuer Produkte. Technische Daten: Nennleistung 11,0 kW Druckluftausgang G 1/2" Liefermenge min. 0,42 m³/min Liefermenge*** bei 6 bar 1,64 m³/min Liefermenge*** bei 8 bar 1,60 m³/min Liefermenge*** bei 10 bar* 1,56 m³/min Liefermenge bei 13 bar 0,65-1,29 m³/min Liefermenge bei 15 bar 0,56-1,11 m³/min Schallpegel** 69 dB(A) Abmessung L x B x H 820 x 554 x 1014 mm Gewicht 263 kg * Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut** nach DIN EN ISO 2151:2009*** REflex-Steuerung: 6-10 bar stufenlos regelbar Vorteile: 2 Jahre volle Funktionsgarantie Kompakt-Verdichter-Stufen, dadurch Wegfall von Leitungen und Verbindungselementen mit den bekannten Störquellen. Ein separater Ölabscheidebehälter entfällt, keine TÜV-Prüfpflicht Die Schwingmetallen ermöglichen eine geräusch- und schwingungsarme Aufstellung – auch unmittelbar in Betriebsräumen Leicht abnehmbare Türen bieten gute Zugänglichkeit an die einzelnen Bauelemente zur Wartung Verwendung von Normbauteilen deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen Konstruktionsmerkmale: Platzsparend, kleinere Aufstellfläche Leicht abnehmbare Verkleidungselemente Optimale Zugänglichkeit zu allen Bauteilen Anschlussfertig mit Elektrokabel und Kugelhahn Übersichtliche Elektrik  Optionen: Elektronische Steuerung RENNERtronic 05591 (+ 1080 €)

Langlebige, direkt angetriebene Verdichterblöcke Höchster Bedienkomfort durch elektronische Steuerung AIR ENERGIE CONTROL 3+ mit Anzeige der Betriebsstunden, Wartungsplan, Servicemeldungen, Laststunden, etc. Mit integriertem Kältetrockner mit Feinfilter Betriebsfertige Anlage dank integriertem Kältetrockner Optimale Anpassung an den tatsächlichen Luftverbrauch durch Drehzahlregelung Einfache Handhabung und höchster Bedienkomfort durch leicht verständliche elektronische Steuerung Wenig Platzbedarf durch kompakte Abmessungen Enorme Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordnung aller Wartungsteile und durch Direktantrieb Äußerst geräuscharm durch schallgedämmtes Gehäuse Einfache Montage eines Abluftkanals dank Abluftführung nach oben TIPP: Drehzahlgeregelte Schrauben können bei schwankendem Luftbedarf bis zu 30 % Energie einsparen Technische Daten: Kompressor AirMaster Variable Speed Art.Nr. 4152033030 Verdichtungsenddruck 5-13 bar Arbeitsdruck   Volumenstrom bei Arbeitsdruck 7 bar (ISO 1217) 787-3.963 l/min Spannung 400 V Antriebsleistung 22 kW Gewicht 420 kg Geräusch  71 dB(A) Luftabgang 1" Abmessungen (B x T x H) 1450mm x 835mm x 1220mm
