Pneumat. 3-Wege-Kugelhahn (T1), einfachwirkend, G 1", MS
Versandkostenfrei
%
564,10 €*
(Sie sparen 23.53% )
431,34 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571412838
Produktnummer:
DA128711
Gewicht:
2.9 kg
Produktinformationen "Pneumat. 3-Wege-Kugelhahn (T1), einfachwirkend, G 1", MS"
Kugelhahn:
Werkstoffe:
Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBR
Temperaturbereich:
-10°C bis +100°C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen
Schwenkantrieb:
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Optional:
FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FO
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Weitere Eigenschaften:
| Ausführung | einfachwirkend |

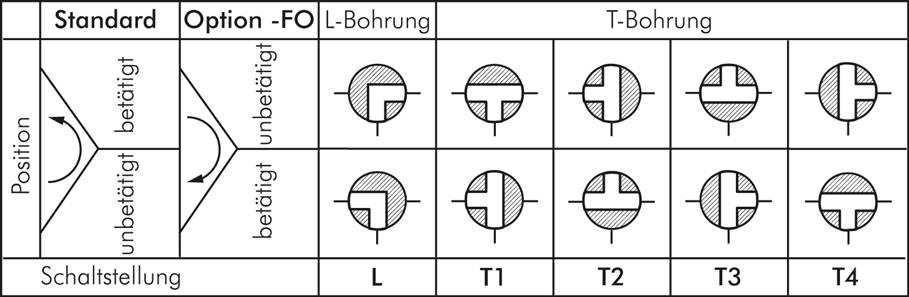

| Bohrung | T1 |
| Gewinde Kugelhahn | G 1" |
| DN (mm) | 20 |
| Einbaulänge Kugelhahn (mm) | 107 |
| PN (bar) | 0 bis 40 |
| Ersatzantriebe | PDE 006-VK11 |
| Gewicht | 2,9 kg / Stk. |
