METPOINT OCV compact
Versandkostenfrei
8.866,69 € inkl. MwSt.
7.451,00 € zzgl. MwSt.
Inhalt:
1 Stück
Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
Lieferzeit:
Lieferzeit: 2-5 Werktage
Hersteller:
BEKO TECHNOLOGIES
Hersteller-Nr.:
4039709
Produktnummer:
BE-4039709
Gewicht:
16.3 kg
Versand:
Spedition
Downloads
Produktinformationen "METPOINT OCV compact"
METPOINT OCV Überwachungssystem für Restölgehalt in Druckluft
Das METPOINT® OCV ist ein intelligentes System zur Überwachung der Druckluft und wurde speziell für die Kontrolle des Restölgehaltes (ISO 8573-1 Klassen 1-4) in Druckluftsystemen entwickelt. Bitte beachten Sie die METPOINT® OCV compact Installationsbedingungen: Druckbereich: 3-16 bar (höhere Drücke mit Reduzierventil möglich) Temperaturbereich der Druckluft: 5-45 °C Drucktaupunkt: max. +10°Ctd oder max. 40% rel. Feuchte Hinweis: Es wird eine Installation mit dem öl- und fettfreien Kugelhahn und einem Bypass empfohlen. Dies vereinfacht die Demontage zu Servicezwecken.
Das METPOINT ® OCV ist ein intelligentes Druckluftüberwachungssystem und wurde speziell für die Überwachung von Restölgehalten (Öldampf)/Kohlenwasserstoffen
in Druckluftsystemen,
gemäß ISO 8573-1 in Bezug auf Druckluftqualität entwickelt.
Hinweis: Es wird eine Installation zusammen mit dem öl- und fettfreien Kugelhahn bzw. mit einem Bypass empfohlen.
in Druckluftsystemen,
gemäß ISO 8573-1 in Bezug auf Druckluftqualität entwickelt.
Hinweis: Es wird eine Installation zusammen mit dem öl- und fettfreien Kugelhahn bzw. mit einem Bypass empfohlen.
Technische Daten:
| Messmedium | Druckluft, frei von aggressiven, korrosiven, ätzenden, giftigen, entzündlichen und brandfördernden Bestandteilen. Der Einsatz einer der Messaufgabe angepassten Druckluft-Aufbereitung ist notwendig. |
| Messgröße | Restölgehalt in mg Öl/Norm m³ bezogen auf 1,0 bar [a], +20 °C, 0 % relative Feuchte, gemäß ISO 8573-1 |
| Erkennbare Substanzen | Polyalphaolefine, aromatische und aliphatische Kohlenwasserstoffe, funktionelle Kohlenwasserstoffe |
| Einsatzbereiche | Nach Aktivkohlefilter, nach Aktivkohle-Adsorber, nach BEKOKAT ® (katalytischem Konverter), nach ölfrei verdichtendem Kompressor, jeweils mit vorgeschalteter Filtration und Trocknung |
| Umgebungstemperatur | +5 °C ... +45 °C, rel. Feuchte = 75 % ohne Betauung |
| Lagertemperatur | +5 °C ... +50 °C |
| Umgebungsdruck | 800 ... 1200 mbar [a] |
| Drucktaupunkt | max. +10 °Ctd |
| Drucklufttemperatur | +5 °C ... +50 °C |
| Betriebsüberdruck | 3 … 16 bar[ü], optionaler Druckminderer vorschaltbar für bis 300 bar [e] |

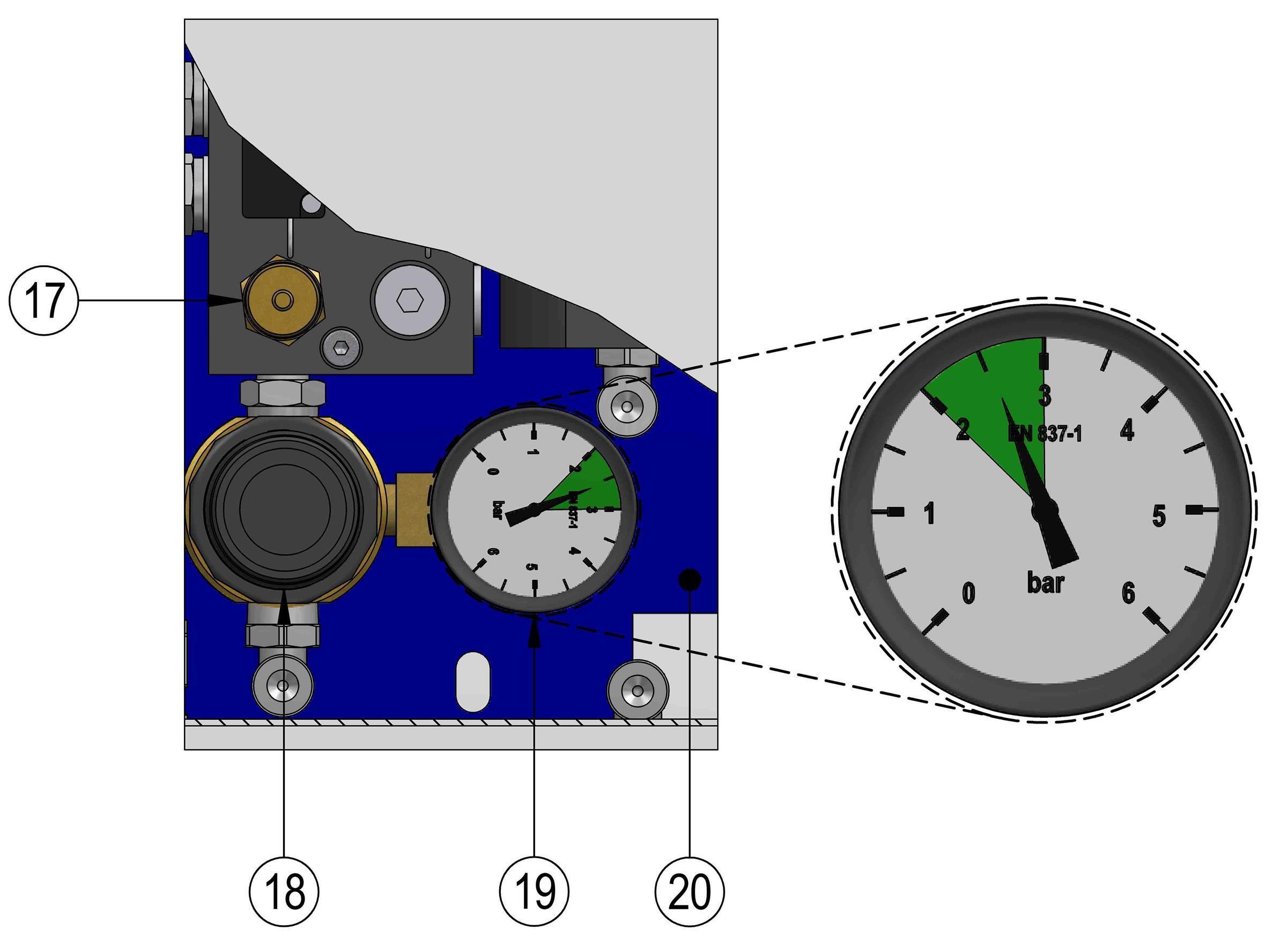

| Einstellung Betriebsdruck |
Mittels integriertem Druckminderer mit Anzeige |
| Messgas-Feuchte | = 40 % rel. Feuchte, Drucktaupunkt max. +10 °C, nicht kondensierbare Feuchte |
| Druckluft-Anschluss | G1/8 Innengewinde nach ISO 228-1 |
| Messwerte | mg/Norm m³, druck- und temperaturkompensiert |
| Messbereich | = 0,01 … 2,500 mg/m³ |

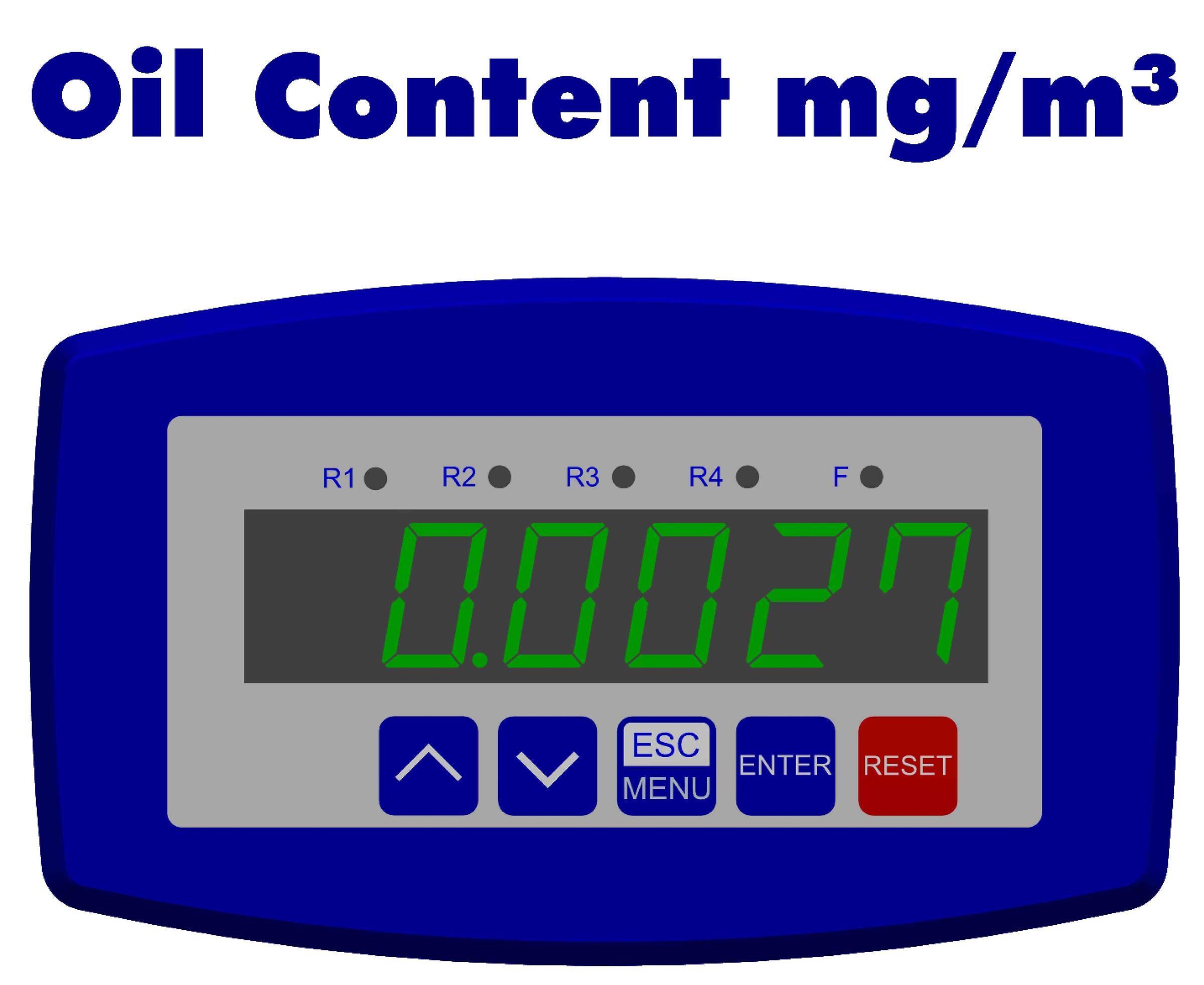

| Messwertanzeige | alle 4 Sekunden ein neuer Messwert |
| Kalibrierter Messbereich | = 0,01 … 1,25 mg/m³ Restölgehalt, gemäß ISO 8573-1 |
| Nachweisgrenze (Restöl) | 0,001 mg/m³ |
| Messbereich und Genauigkeit |
= 0,01 … 0,5 mg/m³ ± 0,003 = 0,5 … 1,0 mg/m³ ± 0,10 = 1,0 … 2,5 mg/m³ ± 0,10 |
| Messgas-Durchfluss | ca. 1,20 Norm Liter / Minute, bezogen auf 1,0 bar [a] und +20 °C, im entspannten Zustand |

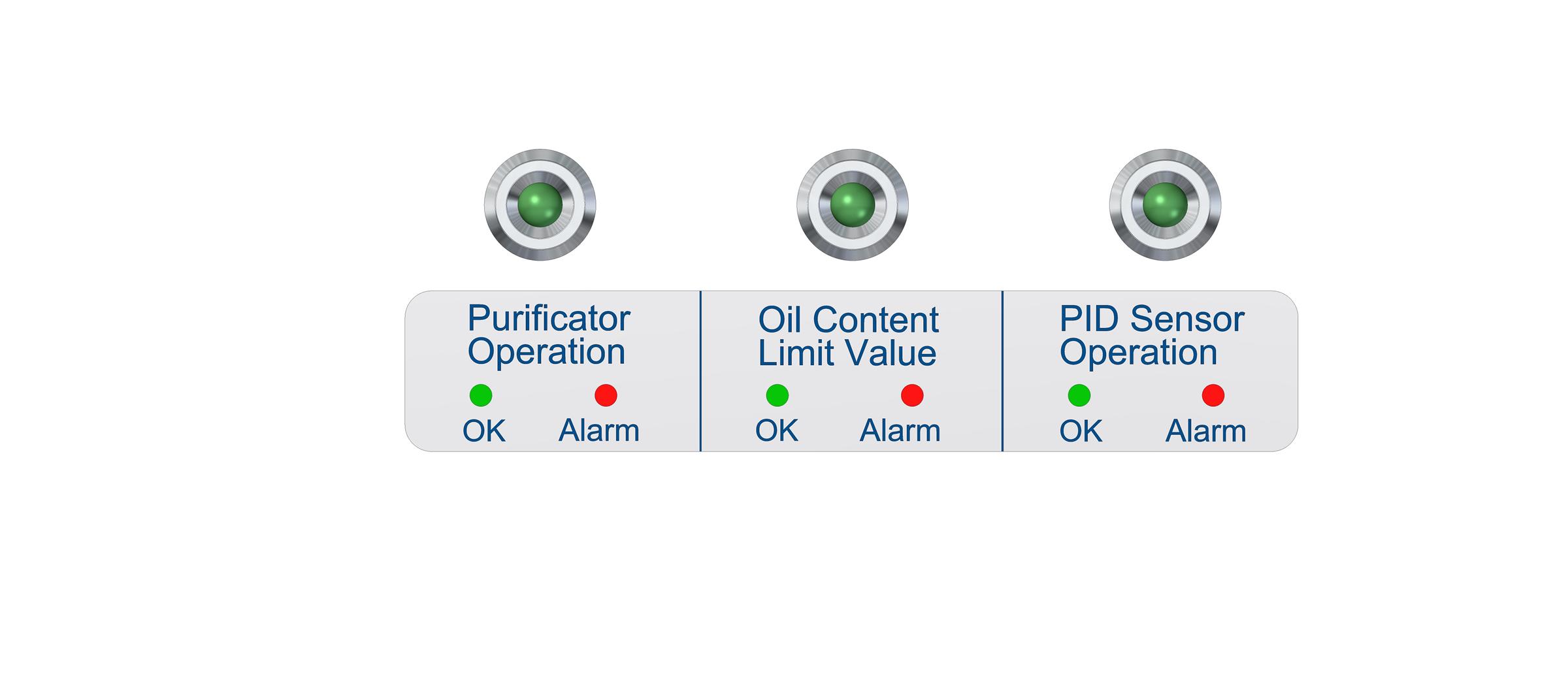

| Anzeige der Einhaltung einer ISO Restöldampf-Klasse |
Als LED (rot/grün), konfigurierbar |
| Referenzgaserzeugung | Integrierter katalytischer Konverter |
| Spannungsversorgung | 100 ... 240 VAC / 1 Ph. / PE / 50 ... 60 Hz / ± 10 % |
| Schutzart | IP54 / DIN EN 60529 |
| Ausgänge | 4 ... 20 mA Analogausgang, 2-Leitersystem, RS-485, MODBUS RTU für die MesswertÜbertragung, 1 Alarmkontakt, Schließer |

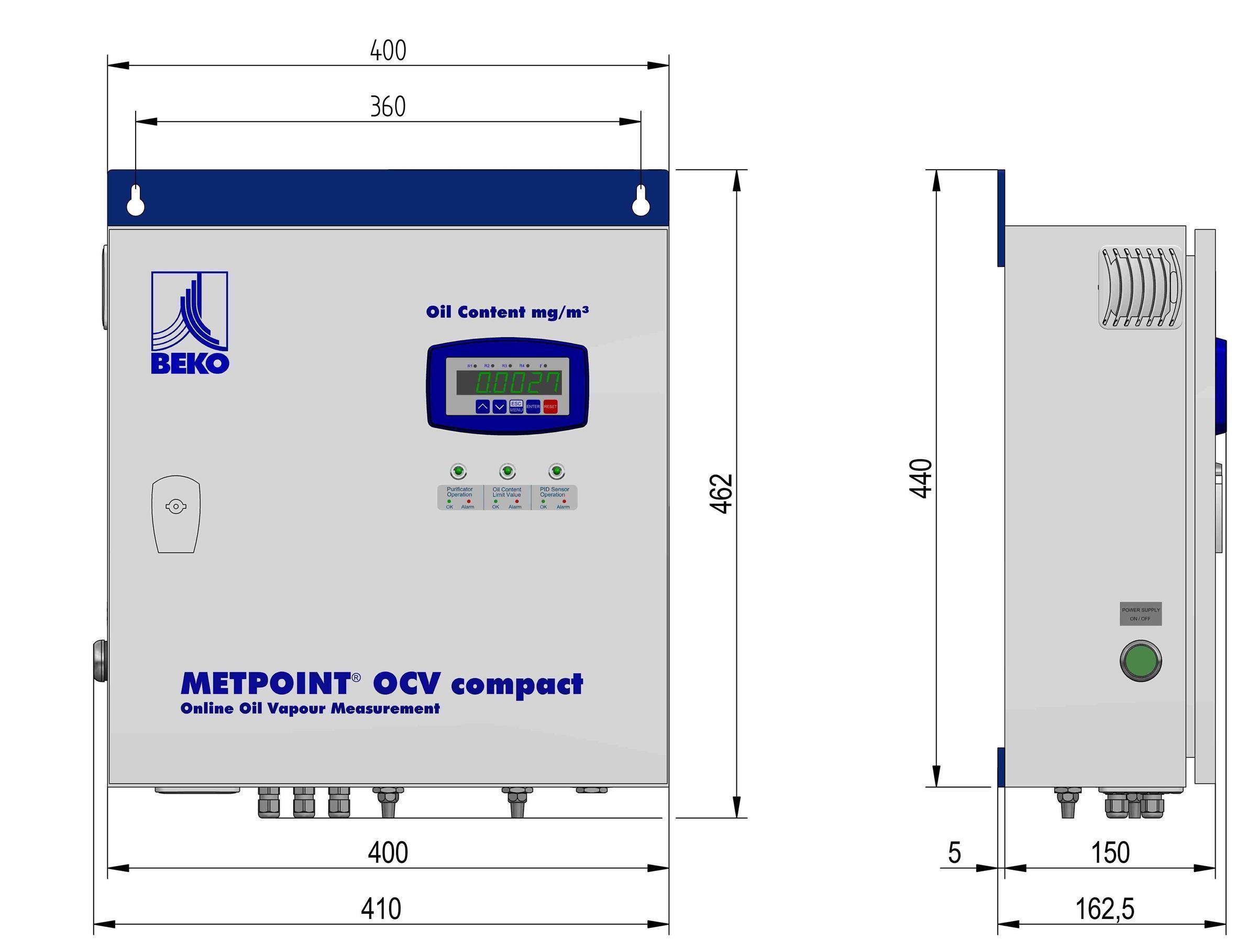

| Abmessungen (mm) | 410 x 440 x 163 (B x H x T) |
| Gewicht | ca. 16,3 kg |
Lieferumfang:
- OCV compact Messsystem, anschlussfertig mit Stromkabel, 2,5 m
- Werkskalibrierprotokoll (wird separat zur Verfügung gestellt)
- Installations- und Betriebsanleitung
- Transportverpackung, wird zum Rücktransport für Kalibrierung und Wartung benötigt
| Warengruppe: | MESSTECHNIK |
|---|
