Messstrecke für METPOINT OCV DN80

Produktinformationen "Messstrecke für METPOINT OCV DN80"

Technische Daten:

  • Materiel: Edelstahl öl- und Fettfrei
  • Anschluss für Probenahmesonde E: 3/8" Innengewinde ölfrei
  • Kegeliges Withworth Rohrgewinde: DIN 2999
MessstreckeDN 80 3"
TypMS-8010
PN (bar [ü])10
A (mm)1155
B (mm)320
C (mm)1270
RR3"
D1 (Ø mm)88,9 x 4,0
Bestell Nr.:BE-4013266

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Ähnliche Produkte

Sofort verfügbar
Messstrecke für METPOINT OCV DN65
Technische Daten:Materiel: Edelstahl öl- und FettfreiAnschluss für Probenahmesonde E: 3/8" Innengewinde ölfreiKegeliges Withworth Rohrgewinde: DIN 2999MessstreckeDN 65 2 1/2"TypMS-6510PN (bar [ü])10A (mm)1105B (mm)260C (mm)1220RR 2 1/2"D1 (Ø mm)76,1 x 3,6Bestell Nr.:BE-4013265

Inhalt: 1 Stück

Sofort verfügbar

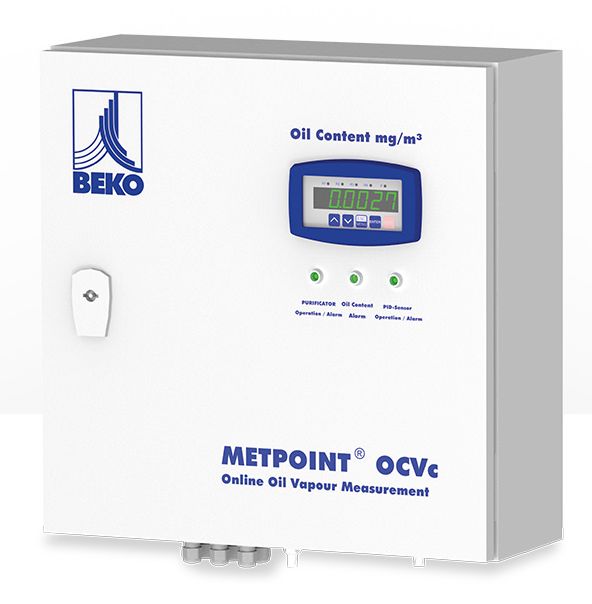

METPOINT OCV compact
