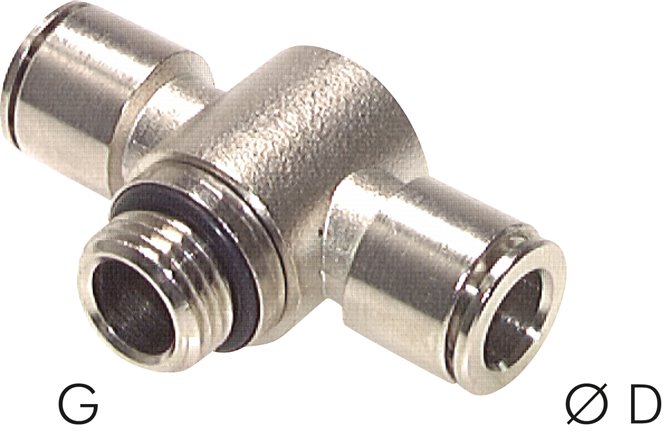

Kompakt-Steckanschluss, T-Stück, einfach, MS vernickelt, Schlauch D 10 mm, Anschluss 1/4"
%
11,20 €*
(Sie sparen 37.86% )
6,96 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571585709
Produktnummer:
DA144550
Gewicht:
0.055 kg
Produktinformationen "Kompakt-Steckanschluss, T-Stück, einfach, MS vernickelt, Schlauch D 10 mm, Anschluss 1/4""
Baureihe Topline, C und CV
Werkstoffe:
Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)
Temperaturbereich:
-20°C bis max. +70°C (Baureihe CV: max. +150°C)
Betriebsdruck:
-0,95 bis 15 bar
Baureihe Edelstahl
Werkstoffe:
Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)
Temperaturbereich:
-15°C bis max. +110°C
Betriebsdruck:
-0,95 bis 18 bar
Information:
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!
Vorteile:

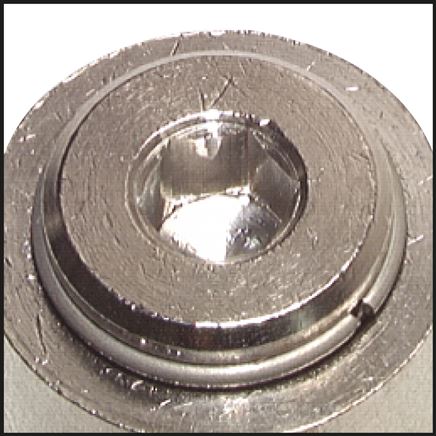

•Diese Baureihe ermöglicht die Montage auch nachdem der Schlauch bereits eingesteckt wurde. Die Anschlüsse werden mit einem Innensechskantschlüssel eingeschraubt.
Weitere Eigenschaften:
| Baureihe | einfach, MS vernickelt |
| G | G 1/4" |
| D (mm) | 10 |
| Temperaturbereich (°C) | -20 bis +70 |
| Betriebsdruck (bar) | -0,95 bis 15 |
| Gewicht | 55 g / Stk. |
