Sofort verfügbar
40
%
AUSSTELLER

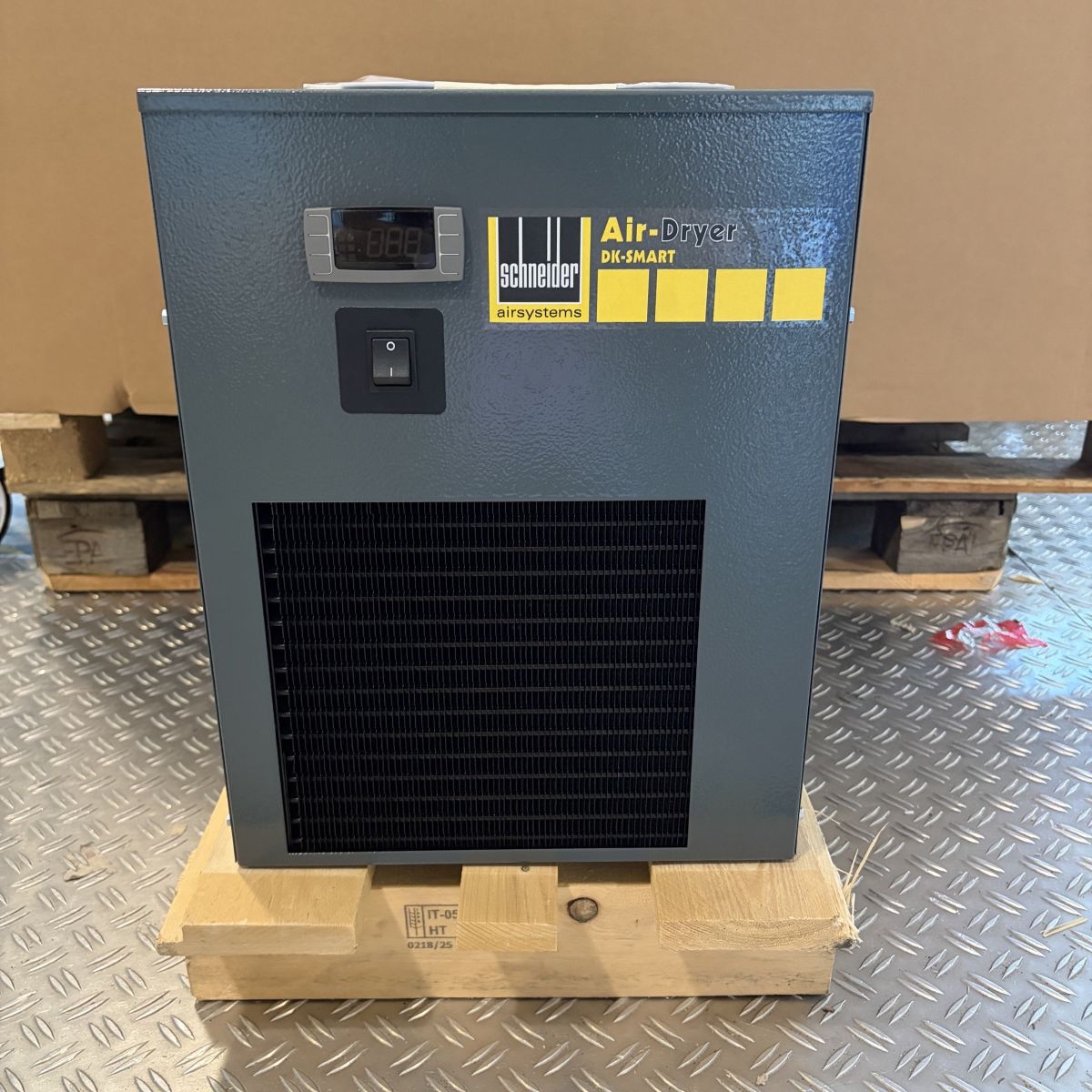

Schneider Aussteller-Kältetrockner DK 600 SMARTZustand: sehr gut3 gute Gründe für den Schneider Kältetrockner DK 600 SMART1. Optimale Luftqualität Die Schneider Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft,verlängern die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage. 2. Breites Portfolio Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min repräsentieren diese Schneider Kältetrockner den idealen Trockner.3. Betriebssicherheit Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.Nutzenargumente Schneider Kältetrockner DK 350 SMART - DK 1825 SMART
Idealer Schutz der DL-Leitung vor Korrosion
Platzsparende Inst.
Beste Betriebssicherheit von Produktionsanlagen
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
600 l/min
Druckverlust
0,25 bar
Gewicht
19 kg
Abmessungen (BxTxH)
493x350x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,16 kW
Sofort verfügbar
35
%
AUSSTELLER
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 30:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
30
Druckverlust (bar)
0,3
Leistungsaufnahme max (kW)
0,39
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,5
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
27
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
35
%
AUSSTELLER
Aussteller - Atlas Copco Kältetrockner FX15 - 14 l/s - 840 l/min
Zustand: Sehr gut
Technische Daten:
Volumenstrom
14
l/s
Volumenstrom
840
l/min
Volumenstrom
0,84
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,250
bar
Leistungsaufnahme
0,190
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
3
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
16
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
20
kg
Druckluftanschlüsse
3/4
"
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert.Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Funktionsprinzip
Kältetrocknung bedeutet, dass die Druckluft gekühlt wird, wodurch eine große Menge an Wasser entsteht, das von der Luft getrennt werden muss. Nach dem Abkühlen und Kondensieren wird die Druckluft wieder auf etwa Raumtemperatur erwärmt, so dass sich an der Außenseite des Rohrsystems kein Kondenswasser bildet.Dieser Wärmeaustausch zwischen eingehender und ausgehender Druckluft reduziert gleichzeitig die erforderliche Kühlleistung des Kältemittelkreislaufs.Die Kühlung erfolgt über ein geschlossenes Kältemittelsystem. Eine direkte Kältemitteleinspritzung reagiert sofort auf einen Lastwechsel und ein hochpräzises Heißgas-Bypass-Ventil sorgt für ein konstantes Temperaturverhältnis ohne Vereisungsgefahr und gewährleistet so einen konstanten Drucktaupunkt.Die Trockner verfügen über einen sehr effizienten Wärmetauscher speziell entwickelt um Differenzdrücke auf ein Minimum zu reduzieren. Anfallendes Kondensat wird durch einen niveaugesteuerten Kondensatableiter (Zero-Loss) entfernt.Die digitale Steuerung ermöglicht die Visualisierung des Drucktaupunktes und somit der erzeugten Druckluftqualität. Darüber hinaus ist es möglich, Warnungen und Alarme über einen potentialfreien Kontakt abzugreifen.
Beschreibung
1. Kältemittel-Separator2. Kältemittel-Verdichter3. Schalter für maximalen Druck4. Druckschalter für Lüftersteuerung5. Lüfter6. Verflüssiger7. Kältemittel-Filter8. Expansionsvorrichtung9. Heißgas-Bypass10 Lufteinlass11. Luft-Kältemittel-Wärmetauscher12. Luft-Luft-Wärmetauscher13. Wasserabscheider14. Kondensatableiter15. Luftauslass
Druckluft-Kreislauf:
Heiße, gesättigte Luft tritt in den Trockner ein und wird durch die Abluft über einen Luft-Luft-Wärmetauscher teilweise abgekühlt. Die Reduzierung der Temperatur der Zuluft verringert die Belastung des Kältemittelkreislaufs. Der Luft-Kältemittel-Wärmetauscher überträgt die Wärme der Druckluft auf das kalte Kältemittel und zwingt den Wasserdampf in der Druckluft zur Kondensation. Diese Kondensate werden im Wasserabscheider gesammelt und mittels eines elektronischen Kondensatableiter abgeschieden. Am Luftauslass wird die abgekühlte Druckluft wieder erwärmt, um eine Kondensation in den Rohrleitungen zu verhindern
Kältemittel-Kreislauf:
Dies ist ein geschlossener Kreislauf, in dem sich das Kältemittel befindet. Der Kältemittelkompressor bringt das gasförmige Kältemittel auf hohen Druck und hohe Temperatur. Um sicherzustellen, dass nur gasförmiges Kältemittel in den Verdichter gelangt, wird vor dem Verdichter ein Kältemittelseparator installiert. Der Verflüssiger kühlt das Kältemittel leicht so dass es vom gasförmigen in den flüssigen Zustand übergeht. Die Expansionsvorrichtung reduziert den Druck des Kältemittels, wodurch seine Temperatur gesenkt und seine Kühlleistung stark erhöht wird. Zum Schutz vor schädlichen Partikeln ist ein Kältemittelfilter vorgesehen. Ein Heißgas-Bypass-Ventil wird auch verwendet, um einen stabilen Drucktaupunkt zu gewährleisten und das Einfrieren des Kondensats zu verhindern.
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Sofort verfügbar
35
%
AUSSTELLER
Aussteller - Atlas Copco Kältetrockner FX10 - 10 l/s - 600 l/min
Zustand: Sehr gut
Technische Daten:
Volumenstrom
10
l/s
Volumenstrom
600
l/min
Volumenstrom
0,6
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,250
bar
Leistungsaufnahme
0,164
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
3
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
16
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
19
kg
Druckluftanschlüsse
3/4
"
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert.Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Funktionsprinzip
Kältetrocknung bedeutet, dass die Druckluft gekühlt wird, wodurch eine große Menge an Wasser entsteht, das von der Luft getrennt werden muss. Nach dem Abkühlen und Kondensieren wird die Druckluft wieder auf etwa Raumtemperatur erwärmt, so dass sich an der Außenseite des Rohrsystems kein Kondenswasser bildet.Dieser Wärmeaustausch zwischen eingehender und ausgehender Druckluft reduziert gleichzeitig die erforderliche Kühlleistung des Kältemittelkreislaufs.Die Kühlung erfolgt über ein geschlossenes Kältemittelsystem. Eine direkte Kältemitteleinspritzung reagiert sofort auf einen Lastwechsel und ein hochpräzises Heißgas-Bypass-Ventil sorgt für ein konstantes Temperaturverhältnis ohne Vereisungsgefahr und gewährleistet so einen konstanten Drucktaupunkt.Die Trockner verfügen über einen sehr effizienten Wärmetauscher speziell entwickelt um Differenzdrücke auf ein Minimum zu reduzieren. Anfallendes Kondensat wird durch einen niveaugesteuerten Kondensatableiter (Zero-Loss) entfernt.Die digitale Steuerung ermöglicht die Visualisierung des Drucktaupunktes und somit der erzeugten Druckluftqualität. Darüber hinaus ist es möglich, Warnungen und Alarme über einen potentialfreien Kontakt abzugreifen.
Beschreibung
1. Kältemittel-Separator2. Kältemittel-Verdichter3. Schalter für maximalen Druck4. Druckschalter für Lüftersteuerung5. Lüfter6. Verflüssiger7. Kältemittel-Filter8. Expansionsvorrichtung9. Heißgas-Bypass10 Lufteinlass11. Luft-Kältemittel-Wärmetauscher12. Luft-Luft-Wärmetauscher13. Wasserabscheider14. Kondensatableiter15. Luftauslass
Druckluft-Kreislauf:
Heiße, gesättigte Luft tritt in den Trockner ein und wird durch die Abluft über einen Luft-Luft-Wärmetauscher teilweise abgekühlt. Die Reduzierung der Temperatur der Zuluft verringert die Belastung des Kältemittelkreislaufs. Der Luft-Kältemittel-Wärmetauscher überträgt die Wärme der Druckluft auf das kalte Kältemittel und zwingt den Wasserdampf in der Druckluft zur Kondensation. Diese Kondensate werden im Wasserabscheider gesammelt und mittels eines elektronischen Kondensatableiter abgeschieden. Am Luftauslass wird die abgekühlte Druckluft wieder erwärmt, um eine Kondensation in den Rohrleitungen zu verhindern
Kältemittel-Kreislauf:
Dies ist ein geschlossener Kreislauf, in dem sich das Kältemittel befindet. Der Kältemittelkompressor bringt das gasförmige Kältemittel auf hohen Druck und hohe Temperatur. Um sicherzustellen, dass nur gasförmiges Kältemittel in den Verdichter gelangt, wird vor dem Verdichter ein Kältemittelseparator installiert. Der Verflüssiger kühlt das Kältemittel leicht so dass es vom gasförmigen in den flüssigen Zustand übergeht. Die Expansionsvorrichtung reduziert den Druck des Kältemittels, wodurch seine Temperatur gesenkt und seine Kühlleistung stark erhöht wird. Zum Schutz vor schädlichen Partikeln ist ein Kältemittelfilter vorgesehen. Ein Heißgas-Bypass-Ventil wird auch verwendet, um einen stabilen Drucktaupunkt zu gewährleisten und das Einfrieren des Kondensats zu verhindern.
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Sofort verfügbar
40
%
AUSSTELLER
DRYPOINT® RA, die wirtschaftlichste Art, Druckluft zu trocknen
- inkl. niveaugesteuertem Kondensatableiter BEKOMAT -
Technische Daten:
Volumenstrom (m³/h)*
21
Volumenstrom (m³/min)*
0,35
Volumenstrom ( l/min)*
350
Leistungsaufnahme (kW)
0,16
Druckluftverlust ( Δ p bar [ü])
0,02
Luftanschluss
G1/2 BSP-F
Abmessungen (mm / HxLxB)
740x345x420
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50-60 Hz, 1Ph.
Die DRYPOINT® RA-Vorteile im Überblick
Beste Trocknung durch hochwirksame Wärmetauscherkombination
Geringster Druckverlust, auch bei unterschiedlicher Belastung
Hervorragendes Preis-Leistungs-Verhältnis
Höchste Wirtschaftlichkeit, geringster Energieverbrauch
BEKOMAT® inside
Umweltfreundliches Kältemittel
DRYPOINT® RA: eine Investition, die sich rechnet
Nicht Investitions-, sondern Betriebskosten bestimmen bei Kältetrocknern die Wirtschaftlichkeits-rechnung. Über einen Betriebszeitraum von fünf Jahren betrachtet, entfallen lediglich zwischen 20 bis 30 % der Gesamtkosten auf das reine Investment. 70 bis 80 % verteilen sich dagegen auf die laufenden Betriebskosten. Diese resultieren zu je einem Drittel aus Stromkosten, Druckluftwiderständen im System sowie Druckluftverlusten durch Leckagen. Der Druckabfall an neuralgischen Punkten muss durch eine erhöhte Kompressorleistung und dem damit verbundenen Energiemehrbedarf kompensiert werden.
Mit DRYPOINT® RA lassen sich diese Betriebskosten, über einen Zeitraum von fünf Jahren betrachtet, um nahezu die Hälfte reduzieren.Bei der Return-on-Investment-Berechnung zeigt sich das ganze Potenzial der neuen Kältetrockner-Generation: Die Geräte amortisieren sich innerhalb von nur sechs Monaten Laufzeit.
Trocknen nach dem Effizienzprinzip: die Funktionsweise von DRYPOINT® RA
Im DRYPOINT® RA erfolgt die Drucklufttrocknung über einen optimalen Wärmeaustausch durch Gegenstromverfahren (Counter-Flow) über die gesamte Strecke, die Luft strömt in einer stetig abwärts gerichteten Bewegung ohne ungünstige Umleitungen.
Dieser großzügig dimensionierte Counter-Flow-Wärmetauscher, der sich u.a. aus einem Luft/Luft- und einem Luft/Kältemittel-Wärmetauscher zusammensetzt, kühlt die Druckluft bis auf eine Temperatur von + 3 °C herunter, wobei die Baugröße des Wärmetauschers nicht nur eine besonders effektive Abkühlung begünstigt, sondern auch den Strömungswiderstand auf ein absolutes Minimum senkt.
Warme, mit Feuchtigkeit gesättigte Druckluft wird beim Eintritt in den Kältetrockner im Luft/Luft-Wärmetauscher vorgekühlt. Dadurch wird die im nachfolgenden Luft/Kältemittel-Wärmetauscher benötigte Kälteleistung des Kältemittels reduziert und das System energieeffizienter.
Die Schwerkraft unterstützt eine besonders hohe Tröpfchen-Abscheidung von nahezu 99 %. In dem sehr großen Kondensat-Sammelraum mit nachfolgender breiter Rückführung wird die Strömungsgeschwindigkeit stark herabgesetzt. Ein Mitreißen von bereits abgeschiedenen Tröpfchen wird so zuverlässig vermieden.
Das entstandene Kondensat wird unter Vermeidung von Druckluftverlusten durch den niveaugeregelten Kondensatableiter BEKOMAT® aus dem DRYPOINT® RA abgeleitet und kann zuverlässig mit Aufbereitungssystemen wie dem Öl-Wasser-Trennsystem ÖWAMAT® oder der Emulsionsspaltanlage BEKOSPLIT® aufbereitet werden.
Vor dem Austritt aus dem DRYPOINT® RA wird die getrocknete, kalte Druckluft im Luft/Luft-Wärmetauscher wieder erwärmt. Hierbei wird die relative Luftfeuchtigkeit erheblich gesenkt und die eingesetzte Kälteleistung um bis zu 60 % zurückgewonnen.
Intelligenter Aufbau, effiziente Steuerung, energiesparende Komponenten
Die intelligente Konstruktion der Druckluft-Kältetrockner erlaubt nicht nur höchste Funktionalität, sondern auch einen zuverlässigen und kostengünstigen Betrieb. Wesentliche Elemente sind dabei der vertikale Aufbau des Wärmetauschers nach physikalischen Prinzipien (Kondensatfluss von oben nach unten), ein Demister zur sicheren Abscheidung und ein großvolumiger Beruhigungsraum, der ein Mitreißen des Kondensats vermeidet.
Besonders energieeffizient ist DRYPOINT® RA unter anderem durch die Vermeidung von strömungsungünstiger Druckluftumlenkung und zusätzlichen Strömungswiderständen. Ein konstant niedriger Drucktaupunkt, nahezu 99 % Tröpfchen-Abscheidung, kaum Druckluftverluste, geringer Wartungsaufwand und niedrige Betriebskosten sind weitere Pluspunkte.
Kondensatableitung und Trocknung zentral gesteuert
Die Kondensatableitung wurde bei DRYPOINT® RA in das Gerätekonzept integriert: Die Kältetrockner sind serienmäßig mit einem BEKOMAT® ausgestattet. Die Systemsteuerung DMC 18 übernimmt neben der Funktionskontrolle des Trockners auch die Steuerung und Überwachung des niveauregulierten Kondensatableiters - inklusive der Anzeige etwaiger Störmeldungen. Bei der Steuerung DMC 24 erfasst ein Advanced Draining System (ADS) die Zustandsmeldungen des Kondensatableiters und löst eine entsprechende Warnmeldung aus. Sogar die Testfunktion des Ableiters kann über die Steuerung zentral ausgelöst werden.
Kompressionskonzept optimiert
Bei Volumenströmen ab Modell DRYPOINT® RA 1080 ersetzen Scrollkompressoren die üblichen Kolbenkompressoren. Die Verdichtung erfolgt dadurch deutlich vibrationsärmer bei gesenktem Schallpegel. Darüber hinaus wird die Leistungsaufnahme deutlich reduziert.
Wartungsfreundlich und umweltverträglich konstruiert
Die umweltfreundlichen Kältemittel R134a (bis Modell RA 135) und R407C (ab Modell RA 190) weisen einen besonders günstigen GWP-Wert auf (Global Warming Potential) und schonen die Ozonschicht. Dank der intelligenten Konstruktion lassen sich die DRYPOINT® RA-Kältetrockner außerdem schnell, unkompliziert und damit kostengünstig warten.
Steuerung DMC 18 (DRYPOINT® RA 20 bis RA 960):
3-stelliges Display
Anzeige Taupunkttemperatur (°C oder °F)
Steuerung BEKOMAT® über DMC 18
Alarmanzeige bei Fehler am BEKOMAT®
Betätigung des externen Testtasters über die Steuerung
Potenzialfreier Alarmkontakt
LED für Alarmanzeige
Betriebsstundenzähler
Wartungserinnerung (zeitbasiert einstellbar)
Verschiedene Spannungen (100...240 V, 50 - 60 Hz)
Korrekturfaktor
Bei anderen Betriebsdrücken p1 den Volumenstrom muliplizieren mit Fakto (f1)
Arbeits-
druck p1
Faktor/f1
Drucktau-
punkt
Faktor/f2
Umgebungs-
temperatur
Faktor/f3
Eintritts-
temperatur
Faktor/f4
4 bar
0,77
3°C DTP
1,00
25°C
1,00
30°C
1,21
5 bar
0,86
5°C DTP
1,09
30°C
0,96
35°C
1,00
6 bar
0,93
7°C DTP
1,19
35°C
0,91
40°C
0,84
7 bar
1,00
10°C DTP
1,37
40°C
0,85
45°C
0,70
8 bar
1,05
45°C
0,76
50°C
0,57
10 bar
1,14
50°C
0,64
55°C
0,48
12 bar
1,21
60°C
0,42
14 bar
1,27
*Leistung gem. Referenzbedingung nach DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck. Bitte beachten Sie die Korrektufaktoren bei abweichenden Bedingungen
Lieferzeit anfragen
38
%
Ausstellergerät - BEKO Druckluft-KältetrocknerAktuelle Betriebsdauer 5 Werktage
DRYPOINT® RA, die wirtschaftlichste Art, Druckluft zu trocknen- inkl. niveaugesteuertem Kondensatableiter BEKOMAT -Technische Daten:
Volumenstrom (m³/h)*
33
Volumenstrom (m³/min)*
0,55
Volumenstrom ( l/min)*
550
Leistungsaufnahme (kW)
0,18
Druckluftverlust (deltap [ü])
0,03
Luftanschluss
G1/2 BSP-F
Abmessungen (mm / HxLxB)
740x345x420
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50-60 Hz, 1Ph.
Die DRYPOINT® RA-Vorteile im Überblick
Beste Trocknung durch hochwirksame Wärmetauscherkombination
Geringster Druckverlust, auch bei unterschiedlicher Belastung
Hervorragendes Preis-Leistungs-Verhältnis
Höchste Wirtschaftlichkeit, geringster Energieverbrauch
BEKOMAT® inside
Umweltfreundliches Kältemittel
DRYPOINT® RA: eine Investition, die sich rechnetNicht Investitions-, sondern Betriebskosten bestimmen bei Kältetrocknern die Wirtschaftlichkeits-rechnung. Über einen Betriebszeitraum von fünf Jahren betrachtet, entfallen lediglich zwischen 20 bis 30 % der Gesamtkosten auf das reine Investment. 70 bis 80 % verteilen sich dagegen auf die laufenden Betriebskosten. Diese resultieren zu je einem Drittel aus Stromkosten, Druckluftwiderständen im System sowie Druckluftverlusten durch Leckagen. Der Druckabfall an neuralgischen Punkten muss durch eine erhöhte Kompressorleistung und dem damit verbundenen Energiemehrbedarf kompensiert werden.Mit DRYPOINT® RA lassen sich diese Betriebskosten, über einen Zeitraum von fünf Jahren betrachtet, um nahezu die Hälfte reduzieren.Bei der Return-on-Investment-Berechnung zeigt sich das ganze Potenzial der neuen Kältetrockner-Generation: Die Geräte amortisieren sich innerhalb von nur sechs Monaten Laufzeit.Trocknen nach dem Effizienzprinzip: die Funktionsweise von DRYPOINT® RAIm DRYPOINT® RA erfolgt die Drucklufttrocknung über einen optimalen Wärmeaustausch durch Gegenstromverfahren (Counter-Flow) über die gesamte Strecke, die Luft strömt in einer stetig abwärts gerichteten Bewegung ohne ungünstige Umleitungen.Dieser großzügig dimensionierte Counter-Flow-Wärmetauscher, der sich u.a. aus einem Luft/Luft- und einem Luft/Kältemittel-Wärmetauscher zusammensetzt, kühlt die Druckluft bis auf eine Temperatur von + 3 °C herunter, wobei die Baugröße des Wärmetauschers nicht nur eine besonders effektive Abkühlung begünstigt, sondern auch den Strömungswiderstand auf ein absolutes Minimum senkt.Warme, mit Feuchtigkeit gesättigte Druckluft wird beim Eintritt in den Kältetrockner im Luft/Luft-Wärmetauscher vorgekühlt. Dadurch wird die im nachfolgenden Luft/Kältemittel-Wärmetauscher benötigte Kälteleistung des Kältemittels reduziert und das System energieeffizienter.Die Schwerkraft unterstützt eine besonders hohe Tröpfchen-Abscheidung von nahezu 99 %. In dem sehr großen Kondensat-Sammelraum mit nachfolgender breiter Rückführung wird die Strömungsgeschwindigkeit stark herabgesetzt. Ein Mitreißen von bereits abgeschiedenen Tröpfchen wird so zuverlässig vermieden.Das entstandene Kondensat wird unter Vermeidung von Druckluftverlusten durch den niveaugeregelten Kondensatableiter BEKOMAT® aus dem DRYPOINT® RA abgeleitet und kann zuverlässig mit Aufbereitungssystemen wie dem Öl-Wasser-Trennsystem ÖWAMAT® oder der Emulsionsspaltanlage BEKOSPLIT® aufbereitet werden.Vor dem Austritt aus dem DRYPOINT® RA wird die getrocknete, kalte Druckluft im Luft/Luft-Wärmetauscher wieder erwärmt. Hierbei wird die relative Luftfeuchtigkeit erheblich gesenkt und die eingesetzte Kälteleistung um bis zu 60 % zurückgewonnen.Intelligenter Aufbau, effiziente Steuerung, energiesparende KomponentenDie intelligente Konstruktion der Druckluft-Kältetrockner erlaubt nicht nur höchste Funktionalität, sondern auch einen zuverlässigen und kostengünstigen Betrieb. Wesentliche Elemente sind dabei der vertikale Aufbau des Wärmetauschers nach physikalischen Prinzipien (Kondensatfluss von oben nach unten), ein Demister zur sicheren Abscheidung und ein großvolumiger Beruhigungsraum, der ein Mitreißen des Kondensats vermeidet.Besonders energieeffizient ist DRYPOINT® RA unter anderem durch die Vermeidung von strömungsungünstiger Druckluftumlenkung und zusätzlichen Strömungswiderständen. Ein konstant niedriger Drucktaupunkt, nahezu 99 % Tröpfchen-Abscheidung, kaum Druckluftverluste, geringer Wartungsaufwand und niedrige Betriebskosten sind weitere Pluspunkte.Kondensatableitung und Trocknung zentral gesteuert Die Kondensatableitung wurde bei DRYPOINT® RA in das Gerätekonzept integriert: Die Kältetrockner sind serienmäßig mit einem BEKOMAT® ausgestattet. Die Systemsteuerung DMC 18 übernimmt neben der Funktionskontrolle des Trockners auch die Steuerung und Überwachung des niveauregulierten Kondensatableiters - inklusive der Anzeige etwaiger Störmeldungen. Bei der Steuerung DMC 24 erfasst ein Advanced Draining System (ADS) die Zustandsmeldungen des Kondensatableiters und löst eine entsprechende Warnmeldung aus. Sogar die Testfunktion des Ableiters kann über die Steuerung zentral ausgelöst werden.Kompressionskonzept optimiertBei Volumenströmen ab Modell DRYPOINT® RA 1080 ersetzen Scrollkompressoren die üblichen Kolbenkompressoren. Die Verdichtung erfolgt dadurch deutlich vibrationsärmer bei gesenktem Schallpegel. Darüber hinaus wird die Leistungsaufnahme deutlich reduziert.Wartungsfreundlich und umweltverträglich konstruiertDie umweltfreundlichen Kältemittel R134a (bis Modell RA 135) und R407C (ab Modell RA 190) weisen einen besonders günstigen GWP-Wert auf (Global Warming Potential) und schonen die Ozonschicht. Dank der intelligenten Konstruktion lassen sich die DRYPOINT® RA-Kältetrockner außerdem schnell, unkompliziert und damit kostengünstig warten.Steuerung DMC 18 (DRYPOINT® RA 20 bis RA 960):
3-stelliges Display
Anzeige Taupunkttemperatur (°C oder °F)
Steuerung BEKOMAT® über DMC 18
Alarmanzeige bei Fehler am BEKOMAT®
Betätigung des externen Testtasters über die Steuerung
Potenzialfreier Alarmkontakt
LED für Alarmanzeige
Betriebsstundenzähler
Wartungserinnerung (zeitbasiert einstellbar)
Verschiedene Spannungen (100...240 V, 50 - 60 Hz)
KorrekturfaktorBei anderen Betriebsdrücken p1 den Volumenstrom muliplizieren mit Fakto (f1)
Arbeits-druck p1
Faktor/f1
Drucktau-punkt
Faktor/f2
Umgebungs-temperatur
Faktor/f3
Eintritts-temperatur
Faktor/f4
4 bar
0,77
3°C DTP
1,00
25°C
1,00
30°C
1,21
5 bar
0,86
5°C DTP
1,09
30°C
0,96
35°C
1,00
6 bar
0,93
7°C DTP
1,19
35°C
0,91
40°C
0,84
7 bar
1,00
10°C DTP
1,37
40°C
0,85
45°C
0,70
8 bar
1,05
45°C
0,76
50°C
0,57
10 bar
1,14
50°C
0,64
55°C
0,48
12 bar
1,21
60°C
0,42
14 bar
1,27
*Leistung gem. Referenzbedingung nach DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck. Bitte beachten Sie die Korrektufaktoren bei abweichenden Bedingungen
1 x sofort verfügbar
30
%
AUSSTELLER
Aussteller - Atlas Copco Kältetrockner FD 30 - 30 l/s - 1800 l/minZustand: Sehr gut
BAFA-Förderung: BAFA-förderfähig, allerdings in in Verbindung mit BAFA-förderfähigen Kompressoren Technische Daten:
Volumenstrom
30
l/s
Volumenstrom
1800
l/min
Volumenstrom
1,8
m³/min
Drucktaupunkt
3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,41
kW
Betriebsspannung/Frequenz
230/50
V/Hz
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
1
°C
Umgebungstemperatur
max.
46
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
60
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
496/377/461
mm
Nettogewicht
34
kg
Druckluftanschlüsse
3/4
"
Lieferumfang
Anschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentloseAufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbareSeitenwände.
Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,48 kg
Wasserabscheider mit elektrischem Kondensatableiter
Kältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-Ventil
Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)
Elektronikon – Steuerung
Meldesymbol Taupunkttemperatur
Meldesymbol Umgebungstemperatur
Optional lieferbar
Spin-on Filter (DD / PD)
Wandhalterung
Integrierter Öl – Wassertrennapparat (OSD)
IP 54 Steuersatz
Lieferzeit anfragen
30
%
AUSSTELLER
Aussteller - Atlas Copco Kältetrockner FD 15 - 15 l/s - 900 l/minZustand: Sehr gut
BAFA-Förderung: BAFA-förderfähig, allerdings in in Verbindung mit BAFA-förderfähigen Kompressoren
Technische Daten:
Volumenstrom
15
l/s
Volumenstrom
900
l/min
Volumenstrom
0,9
m³/min
Drucktaupunkt
3
°C
Differenzdruck
0,12
bar
Leistungsaufnahme
0,33
kW
Betriebsspannung/Frequenz
230/50
V/Hz
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
1
°C
Umgebungstemperatur
max.
46
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
60
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
496/377/461
mm
Nettogewicht
32
kg
Druckluftanschlüsse
3/4
"
Lieferumfang
Anschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentloseAufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbareSeitenwände.
Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,33 kg
Wasserabscheider mit elektrischem Kondensatableiter
Kältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-Ventil
Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)
Elektronikon – Steuerung
Meldesymbol Taupunkttemperatur
Meldesymbol Umgebungstemperatur
Optional lieferbar
Spin-on Filter (DD / PD)
Wandhalterung
Integrierter Öl – Wassertrennapparat (OSD)
IP 54 Steuersatz
Sofort verfügbar
35
%
AUSSTELLER
Aussteller - Atlas Copco Schraubenkompressor FX5 - 6 l/s - 360 l/min
Zustand: Sehr gut
Technische Daten:
Volumenstrom
6
l/s
Volumenstrom
360
l/min
Volumenstrom
0,36
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,150
bar
Leistungsaufnahme
0,130
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
3
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
19
kg
Druckluftanschlüsse
3/4
"
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert.Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Funktionsprinzip
Kältetrocknung bedeutet, dass die Druckluft gekühlt wird, wodurch eine große Menge an Wasser entsteht, das von der Luft getrennt werden muss. Nach dem Abkühlen und Kondensieren wird die Druckluft wieder auf etwa Raumtemperatur erwärmt, so dass sich an der Außenseite des Rohrsystems kein Kondenswasser bildet.Dieser Wärmeaustausch zwischen eingehender und ausgehender Druckluft reduziert gleichzeitig die erforderliche Kühlleistung des Kältemittelkreislaufs.Die Kühlung erfolgt über ein geschlossenes Kältemittelsystem. Eine direkte Kältemitteleinspritzung reagiert sofort auf einen Lastwechsel und ein hochpräzises Heißgas-Bypass-Ventil sorgt für ein konstantes Temperaturverhältnis ohne Vereisungsgefahr und gewährleistet so einen konstanten Drucktaupunkt.Die Trockner verfügen über einen sehr effizienten Wärmetauscher speziell entwickelt um Differenzdrücke auf ein Minimum zu reduzieren. Anfallendes Kondensat wird durch einen niveaugesteuerten Kondensatableiter (Zero-Loss) entfernt.Die digitale Steuerung ermöglicht die Visualisierung des Drucktaupunktes und somit der erzeugten Druckluftqualität. Darüber hinaus ist es möglich, Warnungen und Alarme über einen potentialfreien Kontakt abzugreifen.
Beschreibung
1. Kältemittel-Separator2. Kältemittel-Verdichter3. Schalter für maximalen Druck4. Druckschalter für Lüftersteuerung5. Lüfter6. Verflüssiger7. Kältemittel-Filter8. Expansionsvorrichtung9. Heißgas-Bypass10 Lufteinlass11. Luft-Kältemittel-Wärmetauscher12. Luft-Luft-Wärmetauscher13. Wasserabscheider14. Kondensatableiter15. Luftauslass
Druckluft-Kreislauf:
Heiße, gesättigte Luft tritt in den Trockner ein und wird durch die Abluft über einen Luft-Luft-Wärmetauscher teilweise abgekühlt. Die Reduzierung der Temperatur der Zuluft verringert die Belastung des Kältemittelkreislaufs. Der Luft-Kältemittel-Wärmetauscher überträgt die Wärme der Druckluft auf das kalte Kältemittel und zwingt den Wasserdampf in der Druckluft zur Kondensation. Diese Kondensate werden im Wasserabscheider gesammelt und mittels eines elektronischen Kondensatableiter abgeschieden. Am Luftauslass wird die abgekühlte Druckluft wieder erwärmt, um eine Kondensation in den Rohrleitungen zu verhindern
Kältemittel-Kreislauf:
Dies ist ein geschlossener Kreislauf, in dem sich das Kältemittel befindet. Der Kältemittelkompressor bringt das gasförmige Kältemittel auf hohen Druck und hohe Temperatur. Um sicherzustellen, dass nur gasförmiges Kältemittel in den Verdichter gelangt, wird vor dem Verdichter ein Kältemittelseparator installiert. Der Verflüssiger kühlt das Kältemittel leicht so dass es vom gasförmigen in den flüssigen Zustand übergeht. Die Expansionsvorrichtung reduziert den Druck des Kältemittels, wodurch seine Temperatur gesenkt und seine Kühlleistung stark erhöht wird. Zum Schutz vor schädlichen Partikeln ist ein Kältemittelfilter vorgesehen. Ein Heißgas-Bypass-Ventil wird auch verwendet, um einen stabilen Drucktaupunkt zu gewährleisten und das Einfrieren des Kondensats zu verhindern.
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Sofort verfügbar
40
%
BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor.Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1200
l/min
Volumenstrom
1,2
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,26
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
25
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator- Kältemittel-Verdichter- Schalter für maximalen Druck- Druckschalter für Lüftersteuerung- Lüfter- Verflüssiger- Kältemittel-Filter- Expansionsvorrichtung- Heißgas-Bypass- Lufteinlass- Luft-Kältemittel-Wärmetauscher- Luft-Luft-Wärmetauscher- Wasserabscheider- Kondensatableiter- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Lieferzeit anfragen
35
%
Ausstellergerät - KältetrocknerDRYPOINT® RA 50, die wirtschaftlichste Art, Druckluft zu trocknen- inkl. niveaugesteuertem Kondensatableiter BEKOMAT -
Technische Daten:
Volumenstrom (m³/h)*
51
Volumenstrom (m³/min)*
0,85
Volumenstrom ( l/min)*
850
Leistungsaufnahme (kW)
0,22
Druckluftverlust (deltap [ü])
0,08
Luftanschluss
G1/2 BSP-F
Abmessungen (mm / HxLxB)
740x345x420
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50-60 Hz, 1Ph.
Die DRYPOINT® RA-Vorteile im Überblick
Beste Trocknung durch hochwirksame Wärmetauscherkombination
Geringster Druckverlust, auch bei unterschiedlicher Belastung
Hervorragendes Preis-Leistungs-Verhältnis
Höchste Wirtschaftlichkeit, geringster Energieverbrauch
BEKOMAT® inside
Umweltfreundliches Kältemittel
DRYPOINT® RA: eine Investition, die sich rechnetNicht Investitions-, sondern Betriebskosten bestimmen bei Kältetrocknern die Wirtschaftlichkeits-rechnung. Über einen Betriebszeitraum von fünf Jahren betrachtet, entfallen lediglich zwischen 20 bis 30 % der Gesamtkosten auf das reine Investment. 70 bis 80 % verteilen sich dagegen auf die laufenden Betriebskosten. Diese resultieren zu je einem Drittel aus Stromkosten, Druckluftwiderständen im System sowie Druckluftverlusten durch Leckagen. Der Druckabfall an neuralgischen Punkten muss durch eine erhöhte Kompressorleistung und dem damit verbundenen Energiemehrbedarf kompensiert werden.Mit DRYPOINT® RA lassen sich diese Betriebskosten, über einen Zeitraum von fünf Jahren betrachtet, um nahezu die Hälfte reduzieren.Bei der Return-on-Investment-Berechnung zeigt sich das ganze Potenzial der neuen Kältetrockner-Generation: Die Geräte amortisieren sich innerhalb von nur sechs Monaten Laufzeit.Trocknen nach dem Effizienzprinzip: die Funktionsweise von DRYPOINT® RAIm DRYPOINT® RA erfolgt die Drucklufttrocknung über einen optimalen Wärmeaustausch durch Gegenstromverfahren (Counter-Flow) über die gesamte Strecke, die Luft strömt in einer stetig abwärts gerichteten Bewegung ohne ungünstige Umleitungen.Dieser großzügig dimensionierte Counter-Flow-Wärmetauscher, der sich u.a. aus einem Luft/Luft- und einem Luft/Kältemittel-Wärmetauscher zusammensetzt, kühlt die Druckluft bis auf eine Temperatur von + 3 °C herunter, wobei die Baugröße des Wärmetauschers nicht nur eine besonders effektive Abkühlung begünstigt, sondern auch den Strömungswiderstand auf ein absolutes Minimum senkt.Warme, mit Feuchtigkeit gesättigte Druckluft wird beim Eintritt in den Kältetrockner im Luft/Luft-Wärmetauscher vorgekühlt. Dadurch wird die im nachfolgenden Luft/Kältemittel-Wärmetauscher benötigte Kälteleistung des Kältemittels reduziert und das System energieeffizienter.Die Schwerkraft unterstützt eine besonders hohe Tröpfchen-Abscheidung von nahezu 99 %. In dem sehr großen Kondensat-Sammelraum mit nachfolgender breiter Rückführung wird die Strömungsgeschwindigkeit stark herabgesetzt. Ein Mitreißen von bereits abgeschiedenen Tröpfchen wird so zuverlässig vermieden.Das entstandene Kondensat wird unter Vermeidung von Druckluftverlusten durch den niveaugeregelten Kondensatableiter BEKOMAT® aus dem DRYPOINT® RA abgeleitet und kann zuverlässig mit Aufbereitungssystemen wie dem Öl-Wasser-Trennsystem ÖWAMAT® oder der Emulsionsspaltanlage BEKOSPLIT® aufbereitet werden.Vor dem Austritt aus dem DRYPOINT® RA wird die getrocknete, kalte Druckluft im Luft/Luft-Wärmetauscher wieder erwärmt. Hierbei wird die relative Luftfeuchtigkeit erheblich gesenkt und die eingesetzte Kälteleistung um bis zu 60 % zurückgewonnen.Intelligenter Aufbau, effiziente Steuerung, energiesparende KomponentenDie intelligente Konstruktion der Druckluft-Kältetrockner erlaubt nicht nur höchste Funktionalität, sondern auch einen zuverlässigen und kostengünstigen Betrieb. Wesentliche Elemente sind dabei der vertikale Aufbau des Wärmetauschers nach physikalischen Prinzipien (Kondensatfluss von oben nach unten), ein Demister zur sicheren Abscheidung und ein großvolumiger Beruhigungsraum, der ein Mitreißen des Kondensats vermeidet.Besonders energieeffizient ist DRYPOINT® RA unter anderem durch die Vermeidung von strömungsungünstiger Druckluftumlenkung und zusätzlichen Strömungswiderständen. Ein konstant niedriger Drucktaupunkt, nahezu 99 % Tröpfchen-Abscheidung, kaum Druckluftverluste, geringer Wartungsaufwand und niedrige Betriebskosten sind weitere Pluspunkte.Kondensatableitung und Trocknung zentral gesteuert Die Kondensatableitung wurde bei DRYPOINT® RA in das Gerätekonzept integriert: Die Kältetrockner sind serienmäßig mit einem BEKOMAT® ausgestattet. Die Systemsteuerung DMC 18 übernimmt neben der Funktionskontrolle des Trockners auch die Steuerung und Überwachung des niveauregulierten Kondensatableiters - inklusive der Anzeige etwaiger Störmeldungen. Bei der Steuerung DMC 24 erfasst ein Advanced Draining System (ADS) die Zustandsmeldungen des Kondensatableiters und löst eine entsprechende Warnmeldung aus. Sogar die Testfunktion des Ableiters kann über die Steuerung zentral ausgelöst werden.Kompressionskonzept optimiertBei Volumenströmen ab Modell DRYPOINT® RA 1080 ersetzen Scrollkompressoren die üblichen Kolbenkompressoren. Die Verdichtung erfolgt dadurch deutlich vibrationsärmer bei gesenktem Schallpegel. Darüber hinaus wird die Leistungsaufnahme deutlich reduziert.Wartungsfreundlich und umweltverträglich konstruiertDie umweltfreundlichen Kältemittel R134a (bis Modell RA 135) und R407C (ab Modell RA 190) weisen einen besonders günstigen GWP-Wert auf (Global Warming Potential) und schonen die Ozonschicht. Dank der intelligenten Konstruktion lassen sich die DRYPOINT® RA-Kältetrockner außerdem schnell, unkompliziert und damit kostengünstig warten.Steuerung DMC 18 (DRYPOINT® RA 20 bis RA 960):
3-stelliges Display
Anzeige Taupunkttemperatur (°C oder °F)
Steuerung BEKOMAT® über DMC 18
Alarmanzeige bei Fehler am BEKOMAT®
Betätigung des externen Testtasters über die Steuerung
Potenzialfreier Alarmkontakt
LED für Alarmanzeige
Betriebsstundenzähler
Wartungserinnerung (zeitbasiert einstellbar)
Verschiedene Spannungen (100...240 V, 50 - 60 Hz)
KorrekturfaktorBei anderen Betriebsdrücken p1 den Volumenstrom muliplizieren mit Fakto (f1)
Arbeits-druck p1
Faktor/f1
Drucktau-punkt
Faktor/f2
Umgebungs-temperatur
Faktor/f3
Eintritts-temperatur
Faktor/f4
4 bar
0,77
3°C DTP
1,00
25°C
1,00
30°C
1,21
5 bar
0,86
5°C DTP
1,09
30°C
0,96
35°C
1,00
6 bar
0,93
7°C DTP
1,19
35°C
0,91
40°C
0,84
7 bar
1,00
10°C DTP
1,37
40°C
0,85
45°C
0,70
8 bar
1,05
45°C
0,76
50°C
0,57
10 bar
1,14
50°C
0,64
55°C
0,48
12 bar
1,21
60°C
0,42
14 bar
1,27
*Leistung gem. Referenzbedingung nach DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck. Bitte beachten Sie die Korrektufaktoren bei abweichenden Bedingungen
1 x sofort verfügbar
35
%
AUSSTELLER
Aussteller - Atlas Copco Kältetrockner FD 20 - 20 l/s - 1200 l/minZustand: Sehr gut
BAFA-Förderung: BAFA-förderfähig, allerdings in in Verbindung mit BAFA-förderfähigen Kompressoren
Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1,20
l/min
Volumenstrom
1200
m³/min
Drucktaupunkt
3
°C
Differenzdruck
0,12
bar
Leistungsaufnahme
0,41
kW
Betriebsspannung/Frequenz
230/50
V/Hz
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
1
°C
Umgebungstemperatur
max.
46
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
60
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
496/377/461
mm
Nettogewicht
34
kg
Druckluftanschlüsse
3/4
"
Lieferumfang
Anschlussbereite Trocknereinheit auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Lufttrocknungseinheit mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerKältemittel: R 134aFüllung: 0,48 kg
Wasserabscheider mit elektrischem Kondensatableiter
Kältekreislauf hermetisch geschlossenKältemittelkompressor,luftgekühltem Kondensator mit Ventilator,Kondensatordruckreglerdirekte Kältemitteleinspritzung mit Heißgas-Bypass-Ventil
Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)
Elektronikon – Steuerung
Meldesymbol Taupunkttemperatur
Meldesymbol Umgebungstemperatur
Optional lieferbar
Spin-on Filter (DD / PD)
Wandhalterung
Integrierter Öl – Wassertrennapparat (OSD)
IP 54 Steuersatz
