Flanschkugelhahn, Gussgehäuse, DN125-PN16 (DIN/EN)
Versandkostenfrei
%
1.659,66 €*
(Sie sparen 28.07% )
1.193,82 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571423124
Produktnummer:
DA127298
Gewicht:
39 kg
Produktinformationen "Flanschkugelhahn, Gussgehäuse, DN125-PN16 (DIN/EN)"
Werkstoffe:
Gehäuse: GG25, Kugel: Edelstahl 1.4301, Dichtung: PTFE / NBR
Temperaturbereich:
-10°C bis +120°C
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Vakuum (max. -0,999 bar)
Optional:
elektrischer Antrieb* -EL
Vorteile:
•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 200 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), •ab DN 80: Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter
*Bitte genauen Einsatzfall angeben, **2-teilig, ***max. Außendurchmesser des Körpers 400 mm
Weitere Eigenschaften:

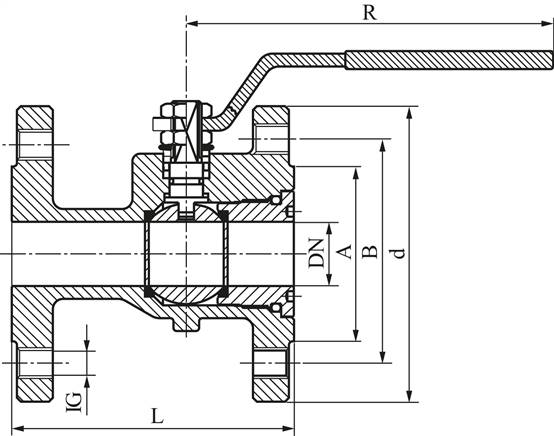

| Flanschanschluss | DN125-PN16 (DIN/EN) |
| Nennweite (mm) | 125 |
| L (mm) | 200 |
| Betriebsdruck (bar) | -0,999 bis 16 |
| A (mm) | 188 |
| B (mm) | 210 |
| d (mm) | 250 |
| R (mm) | 381 |
| IG | M 16 |
| ISO 5211 | F10 |
| Gewicht | 39 kg / Stk. |
