Druckübersetzer (2 : 1) bis 1.600 l/min mit 20 l -Behälter
Versandkostenfrei
3.744,61 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571276829
Produktnummer:
DA131131
Gewicht:
34 kg
Produktinformationen "Druckübersetzer (2 : 1) bis 1.600 l/min mit 20 l -Behälter"
Komplett verrohrt mit Druckluftbehälter und Manometern
Anwendung:

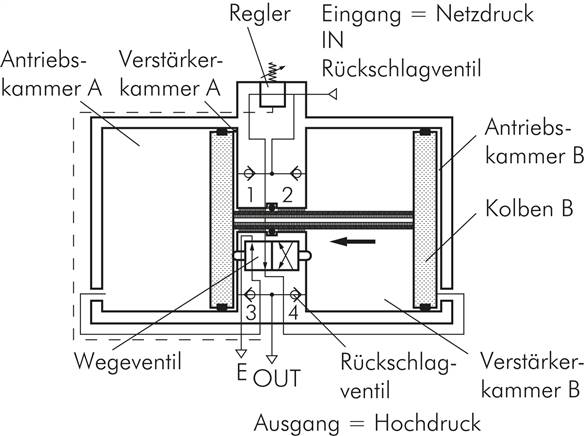

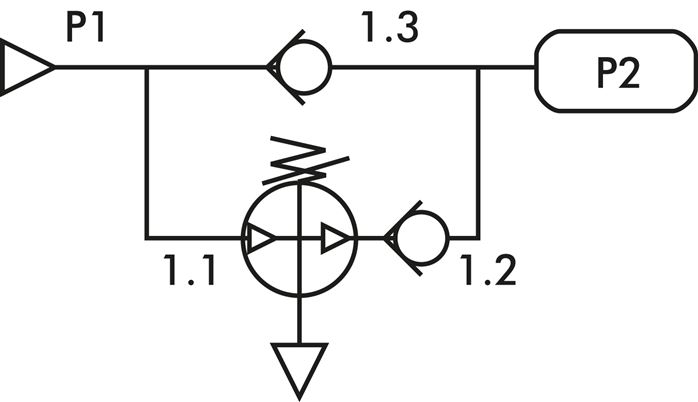

Der Druckübersetzer erhöht den Eingangsdruck auf den am angebauten Regelventil eingestellten Wert. Der Ausgangsdruck kann max. das 4- bzw. 2-fache des Eingangsdruckes betragen, jedoch nicht über den max. Ausgangsdruck. Soll ein einzelner Verbraucher (Spannzylinder etc.) mit einem höheren Druck als der Standardnetzdruck betrieben werden, so kann der Druckübersetzer den Versorgungsdruck für diesen einen Verbraucher entsprechend erhöhen. Ein eingebauter Druckregler sorgt für einen konstanten Arbeitsdruck (mit geringer Pulsation).
Vorteile:
Hohe Energieeinsparung und keine elektrische Energie direkt am Verbraucher notwendig. Für einen weiteren Verbraucher ist es nicht erforderlich, das gesamte Druckluftnetz höher vorzuspannen.
Medien:
gefilterte, ungeölte Druckluft
Einbaulage:
horizontal
Temperaturbereich:
+5°C bis +50°C
*Gemessen bei 5 bar Ein- und Ausgangsdruck. Bitte beachten Sie: Je größer die am Regler eingestellte Druckerhöhung von P1 nach sekundär P2, desto geringer ist der zur Verfügung stehende Volumenstrom, z.B. der DUE 230 A erreicht bei einem Eingangsdruck von 5 bar - gewünschter Ausgangsdruck von 8 bar - 100 l sekundäre Liefermenge. Die Durchflusskennlinien stellen wir Ihnen bei Bedarf gerne zur Verfügung.
Weitere Eigenschaften:
| Übersetzungsverhältnis max. | 2 : 1 |
| Ausgangsdruck (bar) | 2 - 16 |
| Durchflussleistung* (L/min) | 1.600 |
| Behälterinhalt (L) | 20 |
| Druckluftanschluss | 2 x Schnellkupplungsdose NW 10 |
| Gewicht | 34 kg / Stk. |
