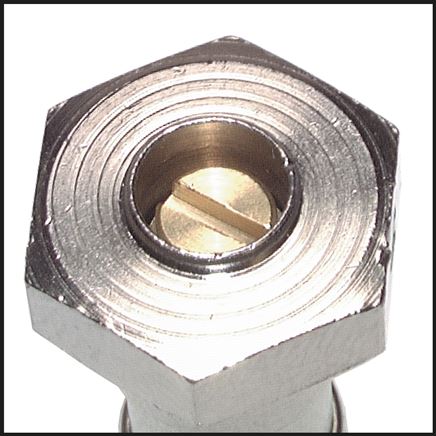

Drosselrückschlagventil G 1/4"-6 x 4mm, zu- und abluftregelnd (C), Messing
%
14,11 €*
(Sie sparen 42.74% )
8,08 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571342272
Produktnummer:
DA141316
Gewicht:
0.055 kg
Produktinformationen "Drosselrückschlagventil G 1/4"-6 x 4mm, zu- und abluftregelnd (C), Messing"
Typ B - Abluft regelbar
Standard:
Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)
Verwendungsempfehlung:
Für Zylinder ab Ø 16 mm
Vorteile:
•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglich
Typ A - Zuluft regelbar
Sonderausführung:
Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)
Verwendungsempfehlung:
Für kleine Ø und kurze Hübe (kleine Volumen)
Vorteile:
•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglich

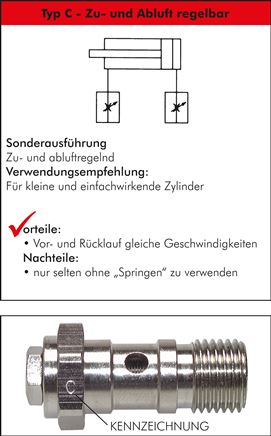

Typ C - Zu- und Abluft regelbar
Sonderausführung:
Zu- und abluftregelnd
Verwendungsempfehlung:
Für kleine und einfachwirkende Zylinder
Vorteile:
•Vor- und Rücklauf gleiche Geschwindigkeiten
Nachteile:
•nur selten ohne "Springen" zu verwenden
*Standard
Werkstoffe:
Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: Kunststoff
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
0,2 - 10 bar
Vorteile:
•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)
Weitere Eigenschaften:
| Ausführung | zu- und abluftregelnd (C) |
| Einstellung | Schlitzschraube (mit Schraubendreher einstellbar) |
| Gewinde außen | G 1/4" |
| Schlauch Ø außen x innen (mm) | 6 x 4 |
| Gewicht | 55 g / Stk. |
