Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/6,3 Anschluss F4 G1/2 103047
Versandkostenfrei
%
190,77 €*
(Sie sparen 9.09% )
173,42 € inkl. MwSt.
Inhalt:
1 Stück
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Hersteller:
Condor
EAN:
4047322211161
Hersteller-Nr.:
103047
Produktnummer:
MDR 3/11-6,3
Gewicht:
0.751 kg
Versand:
Paket | Express möglich
Downloads
Produktinformationen "Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/6,3 Anschluss F4 G1/2 103047"
Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 4 -11 bar, max. Belastung 4-6,3 A
Technische Daten:
| Schaltvermögen | 7,5 kW |
| Ausschaltdruck max. | 12 bar |
| Kontaktart | Öffner (3-polig) |

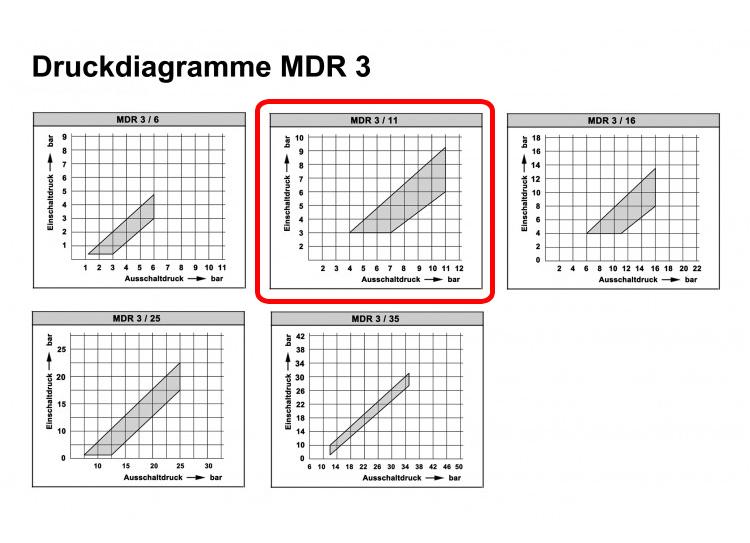

| Einstellbereich min. | 4 bar |
| Einstellbereich max. | 11 bar |
| Schutzart | IP 54 |
| Schalthäufigkeit | max. 120 (elektrisch), 600 (mechanisch) |
| Ausführung | Drehstromausführung |
| Druckluftanschluss | G 1/2 |
| max. Belastung | 4,0 - 6,3 A |
| Mediumstemperatur min. | -5 °C |
| Mediumstemperatur max. | 80 °C |

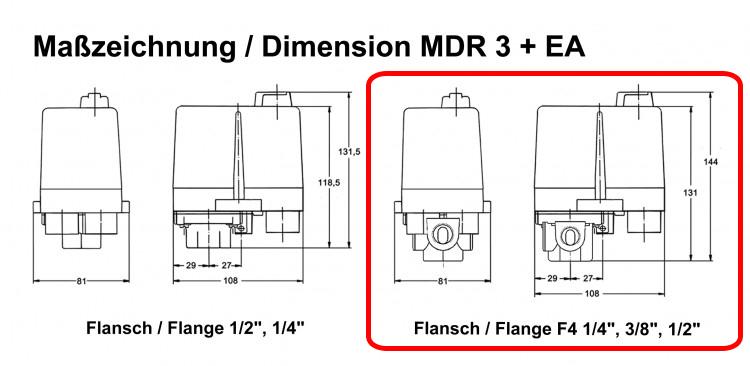

| Anschluss | Flansch F4 G1/2* |

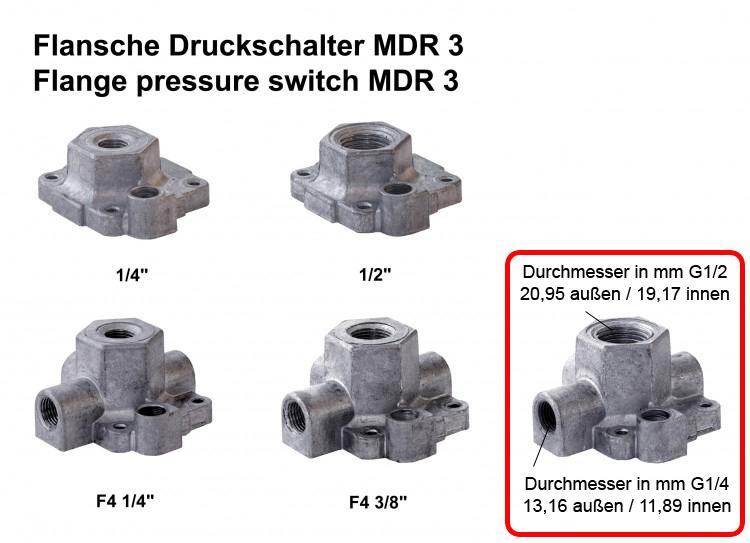

* Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).Anmelden
