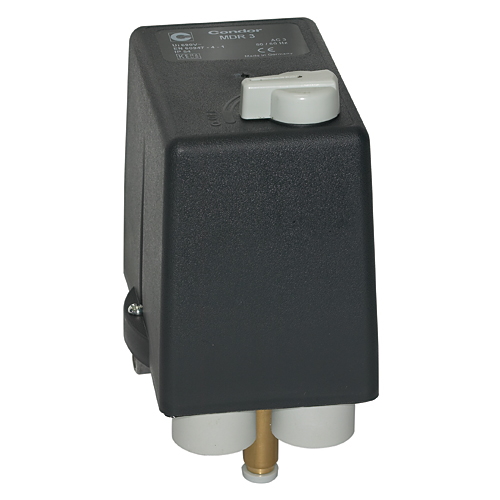

Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/16 Anschluss F4 G1/2 103046
Versandkostenfrei
%
190,77 €*
(17.51% gespart)
157,37 € inkl. MwSt.
132,24 € zzgl. MwSt.
Inhalt:
1 Stück
Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
Lieferzeit:
Lieferzeit: 2-5 Werktage
Hersteller:
Condor
Hersteller-Nr.:
103046
EAN:
4047322211154
Produktnummer:
MDR 3/11-16
Gewicht:
0.688 kg
Versand:
Paket | Express möglich
Downloads
Produktinformationen "Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/16 Anschluss F4 G1/2 103046"
Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 4 -11 bar, max. Belastung 10-16 A
Technische Daten:
| Schaltvermögen | 7,5 kW |
| Ausschaltdruck max. | 12 bar |
| Kontaktart | Öffner (3-polig) |

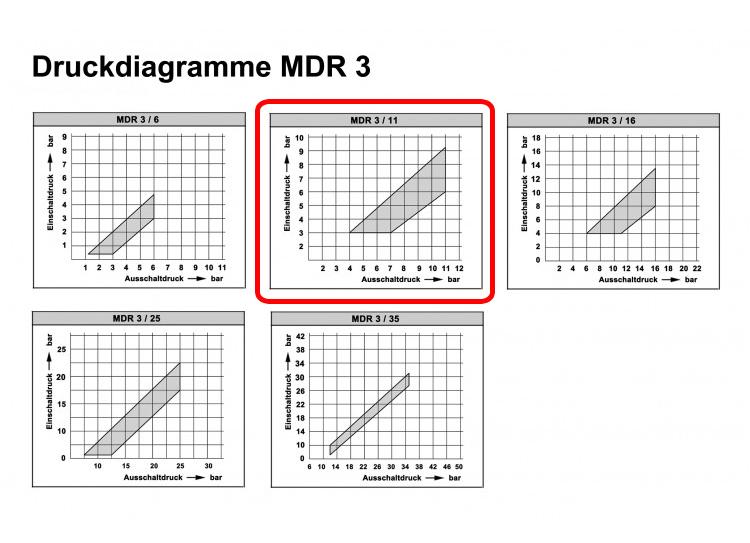

| Einstellbereich min. | 4 bar |
| Einstellbereich max. | 11 bar |
| Schutzart | IP 54 |
| Schalthäufigkeit | max. 120 (elektrisch), 600 (mechanisch) |
| Ausführung | Drehstromausführung |
| Druckluftanschluss | G 1/2 |
| max. Belastung | 10,0 - 16,0 A |
| Mediumstemperatur min. | -5 °C |
| Mediumstemperatur max. | 80 °C |

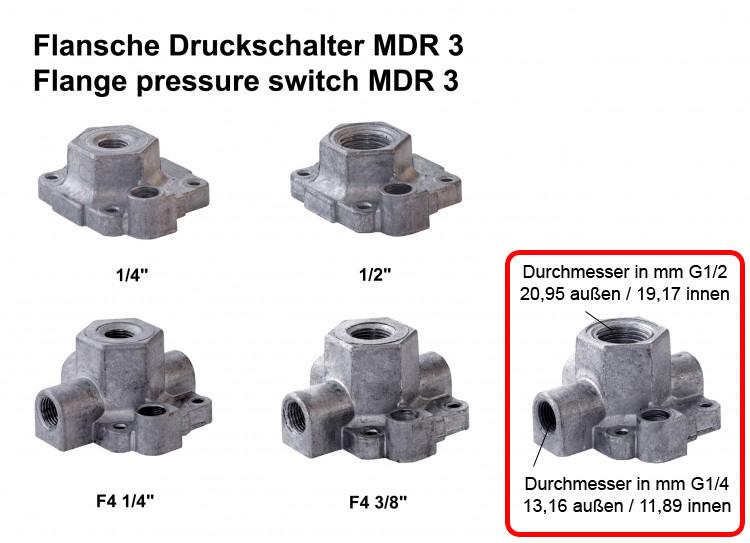

| Anschluss | Flansch F4 G1/2* |
* Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
| Warengruppe: | DRUCKSCHALTER |
|---|
Anmelden
November 10, 2020 17:04
Schnelle Lieferung ...
Schnelle Lieferung
November 10, 2020 17:04
Schnelle Lieferung ...
Schnelle Lieferung
March 2, 2015 14:11
Freundliche kompetente Be...
Freundliche kompetente Beratung, Prompte Lieferung. Fazit:Sehr gut
July 9, 2018 21:11
Alles sehr sehr gut gelau...
Alles sehr sehr gut gelaufen. Von der Beratung bis zur Lieferung. Alles super
March 2, 2015 14:11
Freundliche kompetente Be...
Freundliche kompetente Beratung, Prompte Lieferung. Fazit:Sehr gut
July 9, 2018 21:11
Alles sehr sehr gut gelau...
Alles sehr sehr gut gelaufen. Von der Beratung bis zur Lieferung. Alles super
Auch interessant
Motorschutzrelais R3/10 für Condor Druckschalter MDR 3 103054
Thermisches 3-poliges Überstromrelais R 3/10für Condor Druckschalter Typ MDR 3 Motorschutzrelais max. Belastung 6,3 - 10 A Weitere Angaben: Datenblatt P 3-95.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
18
%
Motorschutzrelais R3/16 für Condor Druckschalter MDR 3 103052 / 201465
Motorschutzrelais (Überstromrelais) 10/16 ATechnische Daten:BeschreibungMotorschutzrelais (Überstromrelais) 10/16 ADiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Entlastungsventil EV3 für Condor Druckschalter 201045
Condor Entlastungsventil EV 3 für MDR 3 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.
18
%
Entlastungsventil EV3S für Condor Druckschalter
Condor Entlastungsventil EV 3S für MDR 3 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.
11
%
Motorschutzrelais R3/20 für Condor Druckschalter MDR 3
Thermisches 3-poliges Überstromrelais R 3/20für Condor Druckschalter Typ MDR 3 Motorschutzrelais max. Belastung 16,00 -20,00 A
37
%
Entlastungsventil EV3W für Condor Druckschalter 201076
Condor Kunststoff-Entlastungsventil abgewinkelt 90° EV 3W für MDR 3 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.
Kunststoff-Anlauf-Entlastungsventil (90°) für Condor Druckschalter MDR 3 201137
Kunststoff-Anlauf-Entlastungsventil (90°) für Condor Druckschalter MDR 3 201137mit Schraubbefestigung für 6 mm Kunststoff- oder KupferentlastungsleitungHersteller-Artikel-Nr. 201137
Entlastungsleitung / Steuerleitungs-Set für Druckschalter universell
Universell einsetzbar vom Rückschlagventil zum Entlastungsventil am DruckschalterDas Set besteht aus:2x Überwurfmutter M 12x1,5 nach DIN 13, Stahl verzinkt, für Rohr-Außen-ø 6 mm2x Schneidring, Messing vernickelt, Rohr- Außen-ø 6 mm2x Verstärkungshülsen, Rohr Innen-ø 6/4mmPolyamidschlauch schwarz ca. 1,0 m
34
%
Reduziernippel kurz, G 1/2 a., G 1/4 i., SW 24, Messing (Neue Ausführung) MS251K1214 - ersetzt 251.07
Reduziernippel, kurze Ausführung, G 1/2 a., G 1/4 i., SW 24, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °CTechnische Daten:Arbeitsdruck max.25 barBetriebstemperatur max.150 °CMaterialMessing CW614NInnengewindeG 1/4AußengewindeG 1/2L117 mmL211 mmSW24 mmBeschreibungReduzierung G 1/2 AG auf G 1/4 IGDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 763. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 763 (siehe Downloads).
11
%
Endplatte für Ventilinsel HDM Funktion: blind 106698
Endplatte für Ventilinsel HDM, blind (zum Abschluss des Systems), Temp. -10 °C bis 60 °CDiese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65Funktionblind (zum Abschluss des Systems)Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 484. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 484 (siehe Downloads).
34
%
Verschlussschraube, G 1/4, Innensechskant, ohne Bund, SW 7, MS (Ersetzt 252.102)
Verschlussschraube, Innensechskant, ohne Bund, G 1/4, SW 7, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °CTechnische Daten:Arbeitsdruck max.25 barBetriebstemperatur max.150 °CMaterialMessing CW614NGewindeG 1/4 InnensechskantL110 mmSW7 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 764. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 764 (siehe Downloads).
Vorgeschlagene Produkte
18
%
Condor Druckschalter MDR 3/11-EA 4-11 bar G 1/2"Alu F4 212294
Beschreibung
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig, (Öffner)
nach EN 60947
UL / CSA-Zulassung optional
Flanschmaterial = Aluminium-Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsleistung (AC 3)
Ue =230 V (1~) / 400 V (3~) / 690 V (3~)
5,5 kW/ 7,5 kW/ 7,5 kW
Bemessungsfrequenz
50 Hz
Bemmessungsisolationsspannung Ui
690 V
bedingter Bemessungskurzschlussstrom
50 kA
Bemessungsstoßspannungsfestigkeit Uimp
6 kV
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 1 X 106
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 5 X 104
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Zulässige Mindertemperatur
-5°c bis +80°c
Schutzart
IP 54
Kontaktwerkstoff
Silberleg.
Condor Druckschalter Typ MDR 3/10 RM mit EA
Druckschalter für Kompressoren Typ MDR 3/10 RM mit Ein-Aus-SchalterAusführung mit Rollmembrane - kleine Druckdifferenzen - erweiterte Medienverträglichkeit.Nachfolgemodell vom MDR 6/11 K - 1/2Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.AusführungDrehstromEntlastungsventil-Einstellbereich4 - 10 barMotorschutz (Überschutzrelais)-max. Belastung-Ein-/Aus-SchalterjaAnschlussFlansch 1/2Schaltvermögen7,5 kWmax. Ausschaltdruck35 barKontaktartÖffner (3-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 54max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)
%
Condor Druckschalter Typ MDR 3/10-RM G 1/2" Alu
Druckschalter für Kompressoren Typ MDR 3/10-RMQualitätsprodukt für den automatischen Kompressor-/Ölpumpenbetrieb mit Ein-/Ausschalter.Technische Daten
Ausführung
Drehstrom
Entlastungsventil
-
Einstellbereich
3 - 10 bar
Motorschutz (Überschutzrelais)
-
max. Belastung
-
Ein-/Aus-Schalter
nein
Anschluss
Flansch 1/2
Schaltvermögen
7,5 kW
max. Ausschaltdruck
-
Kontaktart
Öffner (3-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 54
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
18
%
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/10 Anschluss F4 G1/2 103048
Beschreibung:
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig (öffner)
nach EN 60947
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
5,5 kW/ 7,5 kW / 7,5 kW
Bemessungsfrequenz
50 Hz
Bemmessungsisolationsspannung Ui
690 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
50 kA
Bemessungsstoßsspannungsfestigkeit (Uimp)
6 kV
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 1 X 106
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h120
120
Temperaturbereich
-5°c bis +80°c
Schutzart
IP 54
Kontaktwerkstoff
Silberleg.
18
%
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/6,3 Anschluss F4 G1/2 103047
Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 4 -11 bar, max. Belastung 4-6,3 ATechnische Daten:Schaltvermögen7,5 kWAusschaltdruck max.12 barKontaktartÖffner (3-polig)Einstellbereich min.4 barEinstellbereich max.11 barSchutzartIP 54Schalthäufigkeitmax. 120 (elektrisch), 600 (mechanisch)AusführungDrehstromausführungDruckluftanschlussG 1/2max. Belastung4,0 - 6,3 AMediumstemperatur min.-5 °CMediumstemperatur max.80 °CAnschlussFlansch F4 G1/2** Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
14
%
Condor Druckschalter Typ MDR 3/11 ohne Drehschalter 226949
Condor-Druckschalter für Kompressoren Typ MDR 3/11Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
Ausführung
Drehstrom
Entlastungsventil
-
Einstellbereich
4 - 11 bar
Motorschutz (Überschutzrelais)
-
max. Belastung
-
Ein-/Aus-Schalter
nein
Druckanschluss
G 1/2"
Schaltvermögen
7,5 kW
Berstdruck
40 bar
Kontaktart
Öffner (3-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 54
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
18
%
Condor Druckschalter Typ MDR 3/16 EV 3S R 3/10 Anschluss F4 G1/2 103050
Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 6-16 bar, max. Belastung 6,3-10 ATechnische Daten:Schaltvermögen7,5 kWAusschaltdruck max.12 barKontaktartÖffner (3-polig)Einstellbereich min.6 barEinstellbereich max.16 barSchutzartIP 54Schalthäufigkeitmax. 120 (elektrisch), 600 (mechanisch)AusführungDrehstromausführungDruckluftanschlussG 1/2max. Belastung6,3 - 10,0 AMediumstemperatur min.-5 °CMediumstemperatur max.80 °CAnschlussFlansch F4 G1/2*
* Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
18
%
Condor Druckschalter Typ MDR 3/16 EV 3S R 3/6,3 Anschluss F4 G1/2 103049
Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 6 -16 bar, max. Belastung 4-6,3 ATechnische Daten:Schaltvermögen7,5 kWAusschaltdruck max.12 barKontaktartÖffner (3-polig)Einstellbereich min.6 barEinstellbereich max.16 barSchutzartIP 54Schalthäufigkeitmax. 120 (elektrisch), 600 (mechanisch)AusführungDrehstromausführungDruckluftanschlussG 1/2max. Belastung4,0 - 6,3 AMediumstemperatur min.-5 °CMediumstemperatur max.80 °CDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Condor Druckschalter Typ MDR 3/16 RM mit EA
Druckschalter für Kompressoren Typ MDR 3/16 K-1/2Nachfolgemodell vom MDR 6/16 K - 1/2Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
Ausführung
Drehstrom
Entlastungsventil
-
Einstellbereich
6 - 16 bar
Motorschutz (Überschutzrelais)
-
max. Belastung
-
Ein-/Aus-Schalter
ja
Anschluss
Flansch 1/2
Schaltvermögen
7,5 kW
max. Ausschaltdruck
35 bar
Kontaktart
Öffner (3-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 54
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
Condor Druckschalter Typ MDR 3/6 EA Flansch 1/2
Condor-Druckschalter für Kompressoren Typ MDR 3/6 EAQualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.Ausführung´DrehstromEntlastungsventil-Einstellbereich1,3 - 6 barMotorschutz (Überschutzrelais)-max. Belastung-Ein-/Aus-SchalterjaAnschlussFlansch G1/2Schaltvermögen7,5 kWmax. Ausschaltdruck35 barKontaktartÖffner (3-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 54max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.
Condor Druckschalter Typ MDR 3/6 Flansch 1/2
Condor-Druckschalter für Kompressoren Typ MDR 3/6Qualitätsprodukt für den automatischen Kompressorbetrieb ohne Ein-/Ausschalter.AusführungDrehstromEntlastungsventil-Einstellbereich1,3 - 6 barMotorschutz (Überschutzrelais)-max. Belastung-Ein-/Aus-Schalter-AnschlussFlansch G1/2Schaltvermögen7,5 kWmax. Ausschaltdruck35 barKontaktartÖffner (3-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 54max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)
Condor MDR-3/10-RM 3,10 bar G 1/2" + G 1/4" GOB BAAA 060A070 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Kunden kauften auch
34
%
Verschlussschraube, G 1/4, Innensechskant, ohne Bund, SW 7, MS (Ersetzt 252.102)
Verschlussschraube, Innensechskant, ohne Bund, G 1/4, SW 7, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °CTechnische Daten:Arbeitsdruck max.25 barBetriebstemperatur max.150 °CMaterialMessing CW614NGewindeG 1/4 InnensechskantL110 mmSW7 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 764. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 764 (siehe Downloads).
34
%
Reduziernippel kurz, G 1/2 a., G 1/4 i., SW 24, Messing (Neue Ausführung) MS251K1214 - ersetzt 251.07
Reduziernippel, kurze Ausführung, G 1/2 a., G 1/4 i., SW 24, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °CTechnische Daten:Arbeitsdruck max.25 barBetriebstemperatur max.150 °CMaterialMessing CW614NInnengewindeG 1/4AußengewindeG 1/2L117 mmL211 mmSW24 mmBeschreibungReduzierung G 1/2 AG auf G 1/4 IGDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 763. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 763 (siehe Downloads).
18
%
Entlastungsventil EV3S für Condor Druckschalter
Condor Entlastungsventil EV 3S für MDR 3 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.
Ablassventil / Ablassschraube G3/8 ET03207701 ET03105201
Ablass- und Entlüftungsventil, gerade Form
G 3/8
mit Rändelschraube
Messing
Betriebsdruck max. 25 bar
Über 13.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Kunden sahen auch
18
%
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/10 Anschluss F4 G1/2 103048
Beschreibung:
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig (öffner)
nach EN 60947
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
5,5 kW/ 7,5 kW / 7,5 kW
Bemessungsfrequenz
50 Hz
Bemmessungsisolationsspannung Ui
690 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
50 kA
Bemessungsstoßsspannungsfestigkeit (Uimp)
6 kV
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 1 X 106
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h120
120
Temperaturbereich
-5°c bis +80°c
Schutzart
IP 54
Kontaktwerkstoff
Silberleg.
18
%
Condor Druckschalter MDR 3/11-EA 4-11 bar G 1/2"Alu F4 212294
Beschreibung
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig, (Öffner)
nach EN 60947
UL / CSA-Zulassung optional
Flanschmaterial = Aluminium-Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsleistung (AC 3)
Ue =230 V (1~) / 400 V (3~) / 690 V (3~)
5,5 kW/ 7,5 kW/ 7,5 kW
Bemessungsfrequenz
50 Hz
Bemmessungsisolationsspannung Ui
690 V
bedingter Bemessungskurzschlussstrom
50 kA
Bemessungsstoßspannungsfestigkeit Uimp
6 kV
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 1 X 106
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 5 X 104
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Zulässige Mindertemperatur
-5°c bis +80°c
Schutzart
IP 54
Kontaktwerkstoff
Silberleg.
18
%

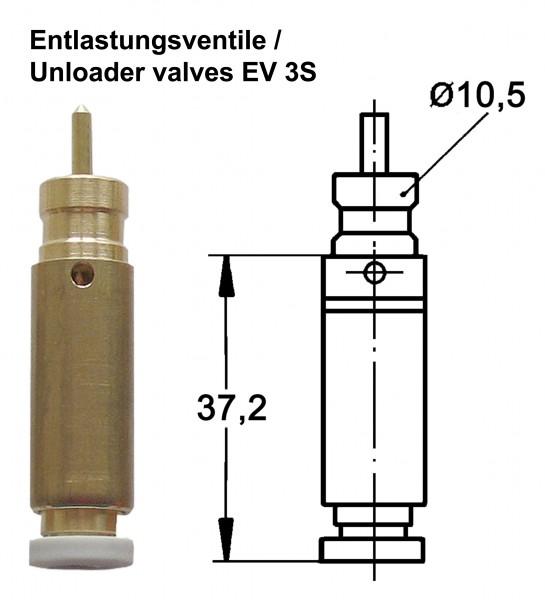

Entlastungsventil EV3S für Condor Druckschalter
Condor Entlastungsventil EV 3S für MDR 3 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.
11
%
Motorschutzrelais R3/2,5 für Condor Druckschalter MDR 3 201427
Thermisches 3-poliges Überstromrelais R 3/2,5für Condor Druckschalter Typ MDR 3Motorschutzrelais max. Belastung 1,6 - 2,5 A
16
%
Druckluftbehälter 3000 Liter, 16 bar, verzinkt, liegende Ausführung inkl. Armaturensatz | DLB 3016
Druckluftbehälter / 3000 Liter / 16 bar / liegend / verzinkt
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig. Die robuste Ausführung nach den Berechnungsvorgaben des Regelwerks AD 2000 macht Prüfzyklen von fünf Jahren möglich. Überragenden Korrosionsschutz bietet die nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine ca. dreimal längere Lebensdauer gegenüber herkömmlichen beschichteten Druckluftbehältern.Die Reinigung, Wartung und Behälterprüfung geht dank groß dimensionierter Hand-/ bzw. Mannlöcher schneller vor sich und erhöht damit die Wirtschaftlichkeit.Bescheinigung für Bau- und Druckluftprüfung sowie Herstellerbescheinigung liegen bei.Technische Daten:
Behältervolumen
3000 Liter
Zulässiger Höchstüberdruck
16 bar
Oberfläche nach DIN 50976
verzinkt
Ausführung
liegend
Ein-/Austrittsstutzen
2 x G2
Breite
3040 mm
Durchmesser
1150 mm
Gewicht
810 kg
Regelwerk
AD 2000
Alternativen auf Anfrage:
stehende Ausführung
11 bar Ausführung

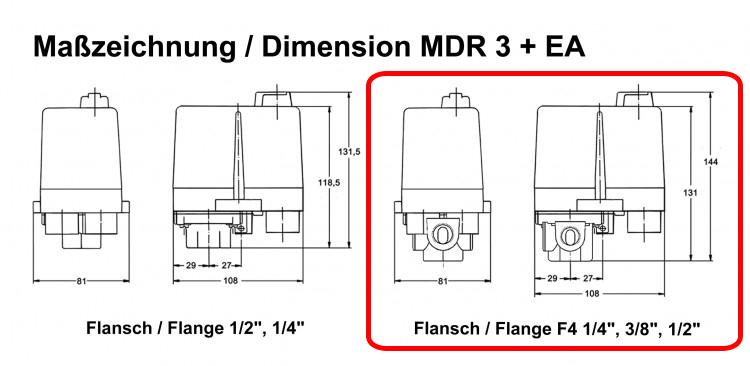

Condor Zubehör MDR 3 H I3
Hilfsschalter (Mikroschalter) Öffner-Kontakt zum Abgreifen - Stellung der Hauptschaltkontakte
