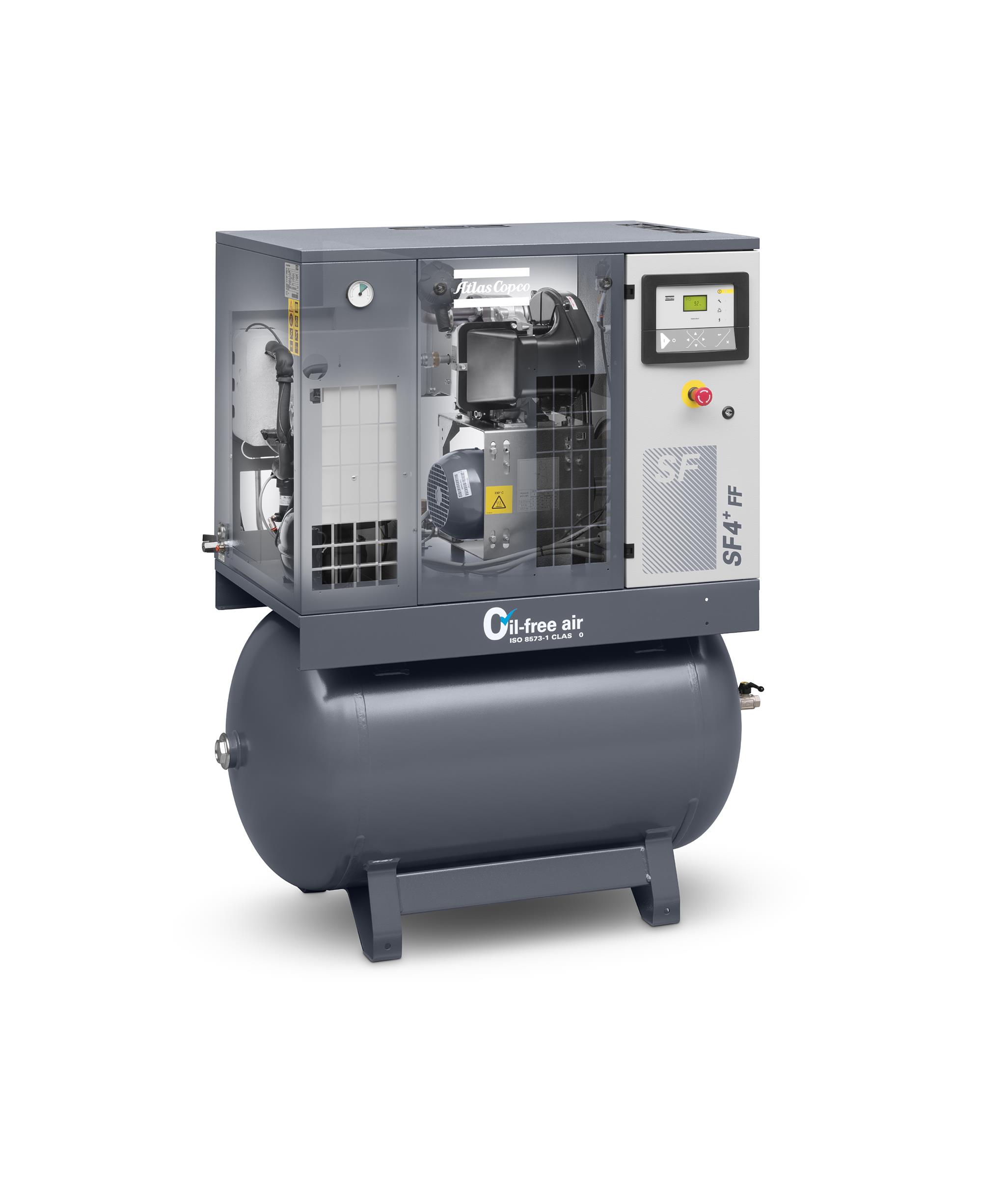

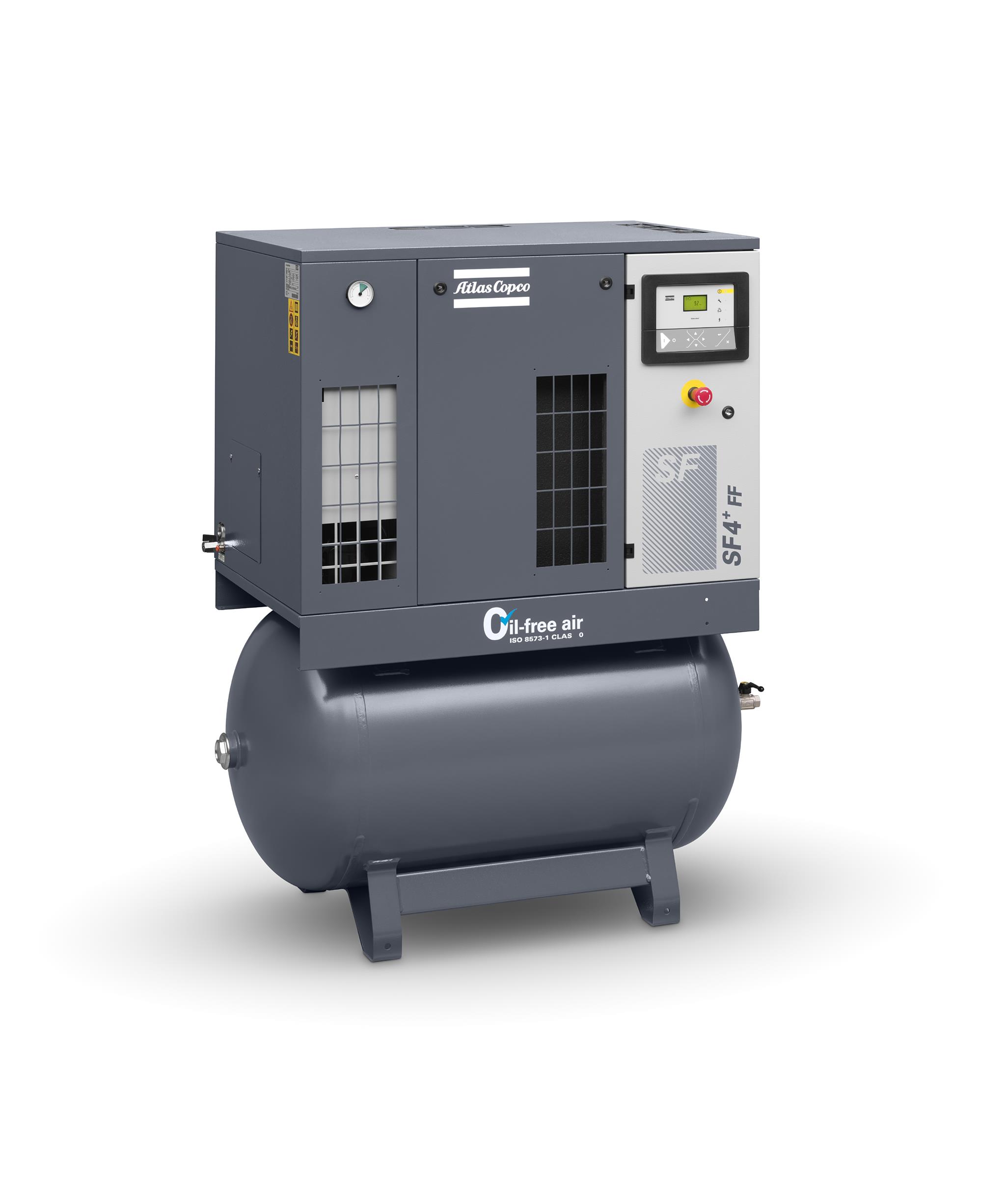

Atlas Copco Scrollkompressor SF 4-8 P inkl. Druckluftbehälter 270 Liter

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s = 0,43 – 1,31 m3/min 7,0 bar 7,0 – 21,7 l/s = 0,42 – 1,30 m³/min 9,5 bar 6,8 – 18,0 l/s = 0,41 – 1,08 m³/min 12,5 bar 7,3 – 14,2 l/s = 0,44 – 0,85 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW 7,0 bar 3,4 – 8,7 kW 9,5 bar 4,3 – 8,7 kW 12,5 bar 5,8 – 8,7 kW Drehzahlbereich bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 7,0 bar 1900 - 5250 min-1 9,5 bar 1900 - 4500 min-1 12,5 bar 2100 - 3750 min-1 Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt bei Ref.bedingungen und max. Drehzahl <2 mg/m³ Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 63 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung: Länge/Breite/Höhe 738 / 758 / 1651 mm Gewicht netto 188 kg mit Verpackung 193 kg Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck 5,5 bar 7,2 – 42,3 l/s = 0,43 – 2,54 m3/min 7,0 bar 7,1 – 41,8 l/s = 0,43 – 2,51 m³/min 9,5 bar 6,8 – 35,5 l/s = 0,41 – 2,13 m³/min 12,5 bar 7,3 – 27,9 l/s = 0,44 – 1,67 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 5,5 bar 3,1 – 17,1 kW 7,0 bar 3,6 – 18,3 kW 9,5 bar 4,5 – 17,2 kW 12,5 bar 6,1 – 15,6 kW   Drehzahlbereich bei Betriebsüberdruck 5,5 bar 1900 - 10000 min-1 7,0 bar 1900 - 10000 min-1 9,5 bar 1900 - 8500 min-1 12,5 bar 2100 - 6750 min-1   Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s   Ölfüllmenge 7,8 l Restölgehalt bei Ref.bedingungen und max. Drehzahl <2 mg/m³   Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 64 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C     Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 15 kW Spannung / Frequenz 400 V / 50 Hz Effizienzklasse / Wirkungsgrad IE5 / 94,5 %   Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung: Länge/Breite/Höhe 738 / 758 / 1651 mm Gewicht netto 194 kg mit Verpackung 199 kg Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck: 5,5 bar 15,1 – 63,9 l/s = 0,91 – 3,83 m³/min 7,0 bar 14,9 – 62,5 l/s = 0,89 – 3,75 m³/min 9,5 bar 17,1 – 53,6 l/s = 1,03 – 3,22 m³/min 12,5 bar 16,3 – 43,5 l/s = 0,98 – 2,61 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck: 5,5 bar 5,1 – 19,6 kW 7,0 bar 6,8 – 23,4 kW 9,5 bar 9,3 – 22,2 kW 12,5 bar 11,2 – 22,9 kW   Drehzahlbereich bei Betriebsüberdruck: 5,5 bar 1300 - 4800 min-1 7,0 bar 1300 - 4800 min-1 9,5 bar 1500 - 4000 min-1 12,5 bar 1500 - 3500 min-1   Leistungsbedarf des Lüfters 0,54 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 1,3 m³/s   Ölfüllmenge 14,1 l Restölgehalt bei Ref.bedingungen und max. Drehzahl <3 mg/m³   Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz +/-3 dB(A): 67 dB(A) Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C     Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 18 kW Spannung / Frequenz 400 V / 50 Hz Effizienzklasse / Wirkungsgrad IE5 / 94,8 %   Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 810 / 780 / 1590 mm mit Verpackung: Länge/Breite/Höhe 940 / 1020 / 1830 mm Gewicht netto 367 kg mit Verpackung 387 kg Rohranschlüsse: Druckluftanschluss G 1 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

Atlas Copco Kolbenkompressor, Typ LF3 – 10E/ 90Kolbenkompressoraggregat, zweizylindrig, einstufig verdichtend, ölfrei, luftgekühlt, montiert auf BehälterReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s4,03,2m³/min0,240,19m³/h14,411,5Maximum Wellenleistungsaufnahme (1)kW1,952,01Technische Daten (1) allgemeinDruckluft-Austrittstemperatur am Kompressorausgang°C44Schalldruckpegel**dB(A)83[1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.Elektrische DatenMotor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse FNennleistungkW2,2Nenndrehzahlmin-11.500SpannungV400FrequenzHz50EffizienzklasseIE 2Abmessung und GewichtLängemm982Breitemm504Höhemm980Gewichtkg89AnschlüsseDruckluftG ½”Lieferumfang Kompressoraggregat aufgebaut auf Behälter (90 l) für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanscht und laufen direkt anRückschlagventil, Druckschalter, Sicherheitsventil, Manometer sind integriertKondensatablass und Kugelventil sind am Behälter montiertDas beschriebene Kompressoraggregat entspricht der CE-Norm

Atlas Copco Kolbenkompressor, Typ LF 7 – 10EKolbenkompressoraggregat, zweizylindrig, zweistufig verdichtend, ölfrei und luftgekühlt ReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20 Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s11,09,6m³/min0,660,58m³/h39,434,6Maximum Wellenleistungsaufnahme (1)kW4,085,20 [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2. Technische Daten (1) allgemein    Druckluft-Austrittstemperatur am Kompressorausgang°C50  Schalldruckpegel**dB(A)84   Elektrische Daten    Motor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse F    NennleistungkW5,5  Nenndrehzahlmin-11.500  SpannungV400  FrequenzHz50  Effizienzklasse IE 2   Abmessung und Gewicht    Längemm860  Breitemm600  Höhemm601  Gewichtkg90   Anschlüsse    Druckluft G ½”   LieferumfangKompressoraggregat für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanschtEntlastungsventil und Ansaugfilter sind integriert Das beschriebene Kompressoraggregat entspricht der CE-Norm

Atlas Copco Kolbenkompressor LE 15 – 10 PP Powerpack Ölgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt. Technische DatenBezugsbedingungen:Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck10,0 bar 23,8 l/s 1,43 m3/min7,0 bar 31,6 l/s 1,90 m3/min4,0 bar 59,6 l/s 3,58 m3/min Leistungsbedarfbei Betriebsüberdruck10,0 bar 14,08 kW7,0 bar 12,37 kW4,0 bar 11,05 kW Ölfüllmenge 5,4 lSchalldruckpegel, gemessen nach ISO 2151 89 dB(A) Grenzwerte:Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 160 MPNennleistung / Nenndrehzahl 11 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1067 / 719 / 657 mmNetto-Gewicht: 164 kgDruckluftanschluss G 1/2 LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels SpritzstiftEntlastungsventilDie beschriebene Kompressoranlage entspricht der CE-Norm

Atlas Copco Kolbenkompressor, TYP LE7 – 10E FF/ 500Kolbenkompressoraggregat, zweizylindrig, einstufig verdichtend, ölgeschmiert, luftgekühlt, mit Kältetrockner montiert auf Behälter ReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20 Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s11,79,6m³/min0,700,58m³/h42,134,6Maximum Wellenleistungsaufnahme (1)kW4,985,15 Technische Daten (1) allgemeinDruckluft-Austrittstemperatur am Kompressorausgang°C59Schalldruckpegel**dB(A)80Ölfüllmengel1,4 Elektrische DatenMotor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse FNennleistungkW5,5Nenndrehzahlmin-11.500SpannungV400FrequenzHz50EffizienzklasseIE 2 Daten des integrierten KältetrocknersTyp FX 3Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,25 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,19 kWKühlluftstrom 5,40 m³/minKältemittel – Typ R 134aKältemittel – Füllung 0,28 kg Abmessung und Gewicht    Längemm1940  Breitemm748  Höhemm1344  Gewichtkg282   Anschlüsse    Druckluft/ Kondensat G ½”/ ¼“   LieferumfangKompressoraggregat aufgebaut auf Behälter (500 l) für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanschtEntlastungsventil, Stern-Dreieckschalter mit Betriebsstundenzähler, Druckschalter, Sicherheitsventil, Manometer sind integriertKondensatablass und Kugelventil sind am Behälter montiertKältetrockner FX 3 inkl. Vorfilter Typ DD 17 und Hochleistungsfilter PD 17CE - Konformitätserklärung [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.

Atlas Copco Kolbenkompressor, Typ LFX 1,0 -10E, 400 V Kolbenkompressoraggregat, einzylindrig, einstufig verdichtend, ölfrei, luftgekühlt ReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20 Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0 Technische Daten ([1]) bei 7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s1,381,18m³/min0,080,07m³/h4,974,25Maximum Wellenleistungsaufnahme (1)kW0,630,67 Technische Daten (1) allgemein    Druckluft-Austrittstemperatur am Kompressorausgang°C50  Schalldruckpegel**dB(A)65   Elektrische Daten    Motor Fabrikat CEG,Schutzart IP 54Isolationsklasse F    NennleistungkW0,75  Nenndrehzahlmin-11.500  SpannungV400  FrequenzHz50  Effizienzklasse IE 2   Abmessung und Gewicht    Längemm520  Breitemm340  Höhemm490  Gewichtkg25   Anschlüsse    Druckluft G 3/8“   LieferumfangKompressoraggregat für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanscht und laufen direkt an Das beschriebene Kompressoraggregat entspricht der CE-Norm [1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.

Atlas Copco Kolbenkompressor, TYP LF2 – 10E/ 90Kolbenkompressoraggregat, zweizylindrig, einstufig verdichtend, ölfrei, luftgekühlt, montiert auf BehälterReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0Technische Daten ([1]) bei  7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s3,12,2m³/min0,190,13m³/h11,27,9Maximum Wellenleistungsaufnahme (1)kW1,551,57Technische Daten (1) allgemeinDruckluft-Austrittstemperatur am Kompressorausgang°C40Schalldruckpegel**dB(A)82[1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.Elektrische Daten    Motor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse F    NennleistungkW1,5  Nenndrehzahlmin-11.500  SpannungV400  FrequenzHz50  Effizienzklasse IE 2  Abmessung und Gewicht    Längemm982  Breitemm504  Höhemm980  Gewichtkg85  Anschlüsse    Druckluft G ½”  Lieferumfang Kompressoraggregat aufgebaut auf Behälter (90 l) für fundamentlose AufstellungKompressor und Elektro-Motor sind direkt angeflanscht und laufen direkt anRückschlagventil, Druckschalter, Sicherheitsventil, Manometer sind integriertKondensatablass und Kugelventil sind am Behälter montiertDas beschriebene Kompressoraggregat entspricht der CE-Norm

Atlas Copco Kolbenkompressor, TYP LF3 – 10EKolbenkompressoraggregat, zweizylindrig, einstufig verdichtend, ölfrei und luftgekühltReferenzbedingungenAnsaugdruckbar(a)1relative Feuchte%0Ansaugtemperatur°C20Grenzwerte und ToleranzenMaximum Betriebsüberdruckbar(g)10Maximum Umgebungstemperatur°C40Minimum Umgebungstemperatur°C0Maximum Kühllufttemperatur°C40Minimum Kühllufttemperatur°C0Technische Daten (1) bei  7 bar(e)10 bar(e)Nutzbarer Volumenstrom *l/s4,03,2m³/min0,240,19m³/h14,411,5Maximum Wellenleistungsaufnahme (1)kW1,952,01Technische Daten ([1]) allgemeinDruckluft-Austrittstemperatur am Kompressorausgang°C44Schalldruckpegel**dB(A)83[1] Referenzbedingungen nach ISO 1217, Anhang C.* Referenzbedingungen nach ISO 1217, Anhang C, gemessen nach ISO 5167-2.** Schalldruckpegel gemessen nach ISO 2151 mit Toleranz +3 dB(A): 2004 unter Verwendung ISO 9614/2.Elektrische Daten    Motor Fabrikat Leroy Somer,Schutzart IP 55Isolationsklasse F    NennleistungkW2,2  Nenndrehzahlmin-11.500  SpannungV400  FrequenzHz50  Effizienzklasse IE 2  Abmessung und Gewicht    Längemm615  Breitemm504  Höhemm496  Gewichtkg49  Anschlüsse    Druckluft G ½”  Lieferumfang - Kompressoraggregat für fundamentlose Aufstellung- Kompressor und Elektro-Motor sind direkt angeflanscht- Rückschlagventil und Ansaugfilter sind integriertDas beschriebene Kompressoraggregat entspricht der CE-Norm

Atlas Copco Kolbenkompressor LE 5 – 10 PP Powerpack Ölgeschmierter Kolbenkompressor, zweizylindrig, einstufig verdichtend, luftgekühlt. Technische DatenBezugsbedingungen:Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom gemessen nach ISO 1217-3, Anhang Cbei Betriebsüberdruck10,0 bar 6,7 l/s 0,40 m3/min7,0 bar 9,5 l/s 0,57 m3/min4,0 bar 16,6 l/s 1,00 m3/min Leistungsbedarfbei Betriebsüberdruck10,0 bar 5,22 kW7,0 bar 4,92 kW4,0 bar 4,27 kWÖlfüllmenge 0,8 lSchalldruckpegel, gemessen nach ISO 2151 79 dB(A)Grenzwerte:Betriebsüberdruck, 1 bis 10 barAnsaugtemperatur, 0 bis 40 °CKühllufttemperatur, 0 bis 40 °C Daten des ElektromotorsFlansch-Drehstrommotor mit Kurzschlussläufer, Schutzart IP 55,Isolationsklasse F.Fabrikat Leroy Somer LS 100LNennleistung / Nenndrehzahl 4,0 kW / 1500 min-1Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 687 / 504 / 506 mmNetto-Gewicht: 51 kgDruckluftanschluss G 1/2 LieferumfangKompressorblock mit zwei Zylindern in V-FormAngeflanschter und direktgekuppelter ElektromotorLuftansaugfilter mit Venturi GeräuschdämpferKühlluftventilator mit Ventilator SchutzhaubeGetriebegehäuse EntlüfterRippenrohr zur Reduzierung der AustrittstemperaturZylinder und Wälzlager Schmierung mittels SpritzstiftEntlastungsventilDie beschriebene Kompressoranlage entspricht der CE-Norm
