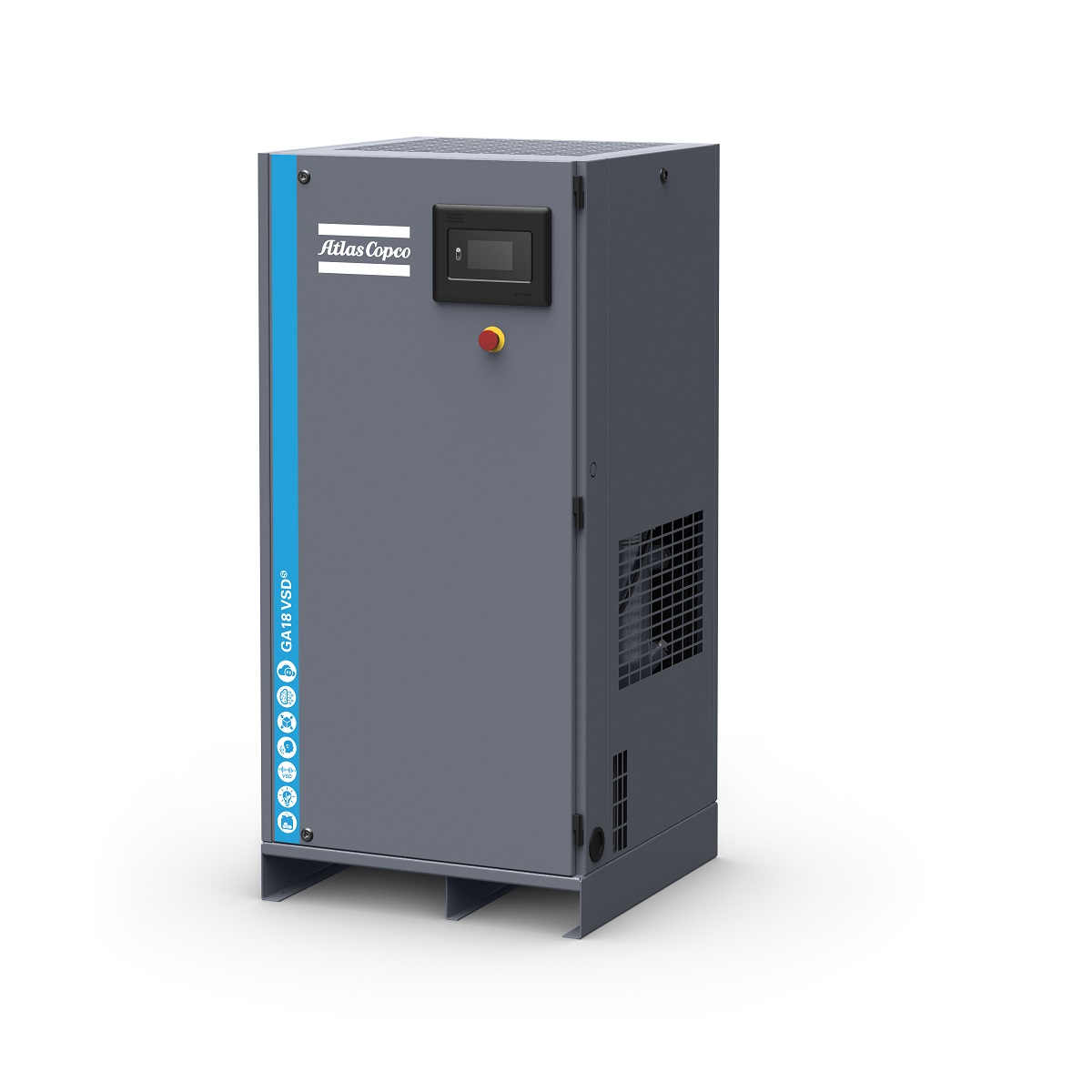

Atlas Copco Schraubenkompressor GA 15 VSDs P drehzahlgeregelt MEAC Ölbehälter AD2000

Atlas Copco Schraubenkompressor GA 15 VSDs P drehzahlgeregelt MEAC Ölbehälter AD2000

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig
öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem
Synchron-Reluktanzmotor (WorkPlace Luftsystem™).

Technische Daten

Bezugsbedingungen: Ansaugdruck 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)

bei Betriebsüberdruck

 4,0 bar 7,2 – 39,2 l/s = 0,43 – 2,35 m³/min

 7,0 bar 6,9 – 39,6 l/s = 0,41 – 2,38 m³/min

10,0 bar 6,4 – 38,6 l/s = 0,38 – 2,32 m³/min

13,0 bar 6,3 – 32,4 l/s = 0,38 – 1,94 m³/min

Gesamt-Leistungsbedarf der Kompaktanlage

bei Betriebsüberdruck

 4,0 bar 2,4 – 14,4 kW

 7,0 bar 3,2 – 16,8 kW

10,0 bar 4,1 – 19,0 kW

13,0 bar 5,2 – 18,4 kW

Drehzahlbereich

bei Betriebsüberdruck

4,0 bar 1900 - 9150 min^-1

7,0 bar 1900 - 9150 min^-1

10,0 bar 1900 - 8950 min^-1

13,0 bar 2100 - 7800 min^-1

Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar

Lufteintrittstemperatur 0 bis 46 °C

Daten des Elektromotors

Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.

Fabrikat: Atlas Copco

Nennleistung 15 kW

Spannung / Frequenz 400 V / 50 Hz

Abmessungen, Gewichte und Anschlüsse

Abmessungen: Länge/Breite/Höhe 700 / 700 / 1495 mm

Rohranschlüsse: Druckluftanschluss G 1

Kondensat manuell G 1/8

Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Lieferumfang

• Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.
• Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.
• Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 μm.
• Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.
• Komplett mit Erstölfüllung.
• Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.
• Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.
• Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.
• Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).
• NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert.
• Drehzahlgeregelter Lüfter.
• Intelligentes thermostatisches Regelventil.
• Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.
• Smartbox

Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.

Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.
