116,14 € inkl. MwSt.
97,60 € zzgl. MwSt.
Inhalt:
1 Stück
Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
Jetzt Inventur-Abverkauf entdecken und 10% auf Rodcraft-Werkzeug sichern* >> Mehr Informationen!
.
Datenblatt drucken
Lieferzeit:
Sofort verfügbar, Lieferzeit 1-3 Tage
Hersteller:
Schneider Airsystems
Hersteller-Nr.:
DGKB111072
EAN:
4011666202154
Produktnummer:
B111072
Gewicht:
2.08 kg
Versand:
Paket | Express möglich

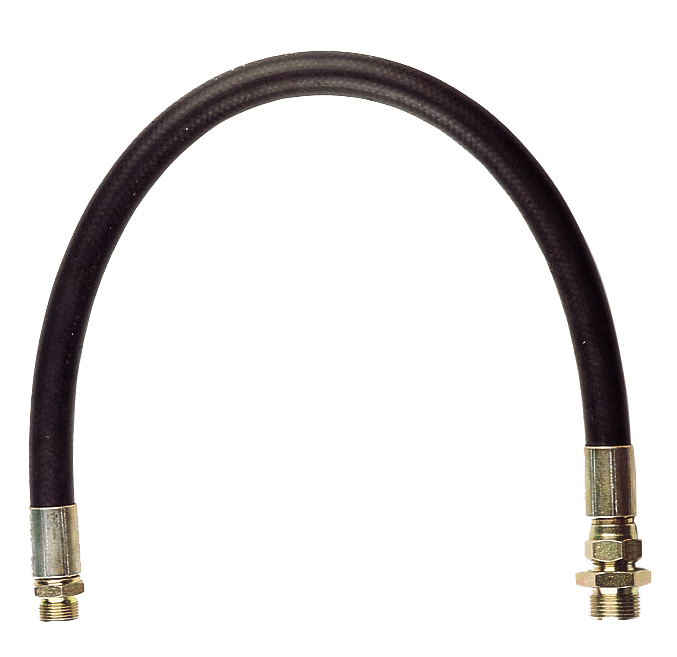

Produktinformationen "Verbindungsschlauch VSL 1-1300 HD-Schlauch DGKB111072"
- Einsetzbar in Verbindung mit Kompressoren-Behältern
- Mit zwei Verschraubungen mit Außengewinde
- Elastische Ausführung
- Bis 16 bar Druck
Technische Daten
für Behälter | 500, 750 l |
Länge | 1300 mm |
Betriebsdruck max. (bar): | 16 |
---|---|
Betriebstemperatur (°C): | (keine Angabe) |
Farbe: | Schwarz |
Material: | (keine Angabe) |
Produkttyp: | Verbindungsschlauch |
Schlauch-Ø außen (mm): | (keine Angabe) |
Schlauch-Ø innen (mm): | (keine Angabe) |
Schlauchlänge (m): | 1,3 |
Warengruppe: | ZUBEHÖR |
0 von 0 Bewertungen
Anmelden
Keine Bewertungen gefunden. Gehen Sie voran und teilen Sie Ihre Erkenntnisse mit anderen.
