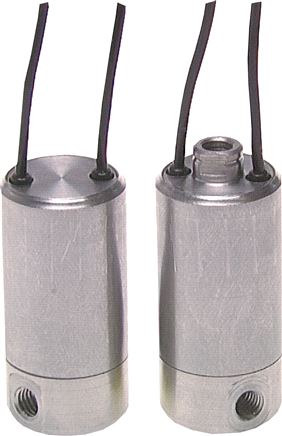

3/2-Wege (NC) Mini-Magnetventil M 5, 12 V=
Versandkostenfrei
197,65 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571478759
Produktnummer:
DA142254
Gewicht:
0.07 kg
Produktinformationen "3/2-Wege (NC) Mini-Magnetventil M 5, 12 V="
Werkstoffe:
Körper: 1.4104, Feder: 1.4310 , Dichtung: FKM
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,9 bis 7 bar
Durchfluss:
30 l/min
Medien:
geölte und ungeölte Luft, nicht explosive neutrale Gase
Einbaulage:
beliebig
Spannungen:
24 V=, 12 V=
Schutzart:
IP 40
Lieferumfang:
Dieses Ventil wird mit 300 mm Kabel ausgeliefert (Auf Sonderwunsch sind auch Steckfahnen für die Platinenmontage erhältlich).
Hinweis:

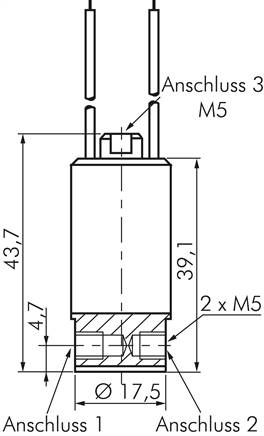

Anschluss 1 ist durch eine Körnung auf der Unterseite des Ventils markiert.
Weitere Eigenschaften:
| Steuerspannung | 12 V= |
| Funktion | 3/2-Wege (NC) |
| Gewinde | M 5 |
| Leistungsaufnahme (W) | 1,50 |
| Gewicht | 70 g / Stk. |
