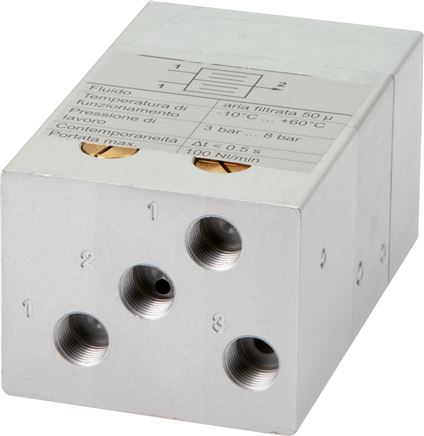

Zweihand-Sicherheitsblock G 1/8", 3/2-Wege (NC) Typ SZ 18 310 B
Versandkostenfrei
%
242,38 €*
(Sie sparen 9.1% )
220,33 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571682170
Produktnummer:
DA143458
Gewicht:
0.39 kg
Produktinformationen "Zweihand-Sicherheitsblock G 1/8", 3/2-Wege (NC) Typ SZ 18 310 B"
Werkstoffe:
Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBR
Temperaturbereich:
-10°C bis max. +70°C (Standardausführung: -10°C bis max. +60°C)
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
Anschluss P (Typ SZ 18 310 B: Luftversorgung über Steuerungssignale)
Funktion SZ:

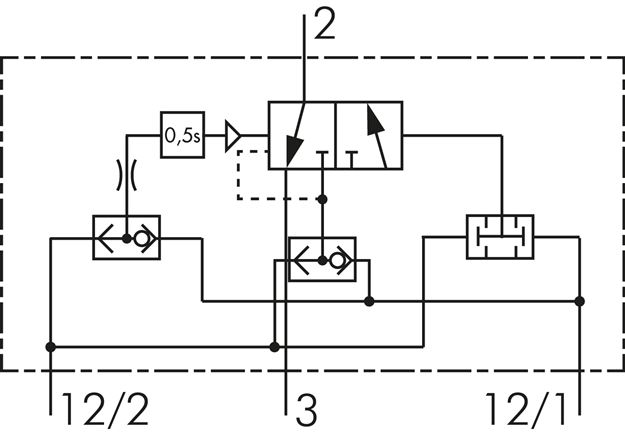

Das Ventil schaltet, wenn zwei Eingangssignale Z 1 und Z 2 innerhalb 0,5 sek. ankommen. Nach Löschen eines oder beider Signale stellt der Kolben zurück. Wenn die Eingangssignale nicht innerhalb 0,5 sek. ankommen, schaltet das Ventil nicht. Zum Wiedereinschalten müssen vorher beide Signale gelöscht werden.
Anwendung SZ:
Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen (z.B. Pressen). Mit dem Ventil SZ 14510 bzw. SZS 14510 können Zylinder bis Ø 160 direkt betrieben werden.
Funktion SZS:
Dieser Zweihandsteuerblock hat außer den beiden Signaleingängen Z 1 und Z 2 noch den Signalanschluss Y. Signal auf Y schaltet den Zweihandsteuerblock wie ein normales 5/2-Wegeventil.
Anwendung SZS:
1. Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen, jedoch kurz vor Hubende auf "Selbsthaltung" schalten. Die beiden Handtasten können schon vor Hubende losgelassen werden. Selbsthaltung wird durch den Endschalter (Signal auf Y) eingeschaltet und durch ein Zeitventil oder einen Druckschalter gelöst. 2. Für Maschinen und Vorrichtungen, die wahlweise beid- oder einhändig oder über Fußschalter eingeschaltet werden.
*abhängig vom Betriebsdruck
Weitere Eigenschaften:
| Funktion | 3/2-Wege (NC) |
| Baureihe | Standard |
| Gewinde | G 1/8" |
| Nennweite (mm) | 2 |
| Durchfluss (L/min) | 100 |
| Betriebsdruck (bar) | 3 - 8 |
| Steuerdruck* (bar) | 3 - 8 |
| Steueranschluss 14 - 12 | G 1/8" |
| Temperaturbereich (°C) | -10 bis +60 |
| Gewicht | 390 g / Stk. |
