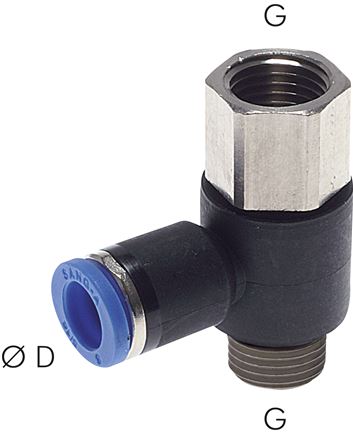

Winkel-Steckanschluss, I/A G 3/8"-12mm, IQS-Standard
%
11,71 €*
(Sie sparen 49.19% )
5,95 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571387075
Produktnummer:
DA146842
Gewicht:
0.055 kg
Produktinformationen "Winkel-Steckanschluss, I/A G 3/8"-12mm, IQS-Standard"
Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)
Vorteile:
•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
Weitere Eigenschaften:
| G (Außengewinde) | G 3/8" |
| G (Innengewinde) | G 3/8" |
| D (mm) | 12 |
| Gewicht | 55 g / Stk. |
