Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/2"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht85 g / Stk.
Einhandschnellkupplung mit Walzenverriegelung. Rückschlagventil in der Kupplung, beim Kuppeln zwangsweise entriegelt. Technische Daten
Außengewinde G 1/2 = 20,95 mm
VPE = 10 Stück
Durchfluss nach ISO6358 1.500Nl/min (p1=6bar, Dp=1bar)
Durchflussmedium Druckluft, vorgefiltert mit 40µm
Max. Betriebsdruck (p1) 16bar
Temperaturbereich -10°C bis +90°C
Einbaulage beliebig Durchflussrichtung Vorzugsweise Kupplung vor Stecker
Material - Kupplung Messing - Dichtungen NBR - Federn Federstahl - Walzen Niro Stahl
Länge L 42,5, Schlüsselweite SW 21
Made in Germany
PTFE-Dichtband, Silikonfrei, Betriebstemp. -60 °C bis 200 °C, DVGW-/KTW Zulassung, DIN EN 751-3, DIN 30660, Dichte 60 g/m²Gewindedichtung aus reinem, gesintertem PTFE, Silikonfrei. DIN-DVGW-geprüft und zugelassen. Chemisch beständig auch gegen aggressive Medien. Versprödet, quillt und klebt nicht.Technische Daten:DVGW-ZulassungDIN EN 751-3:1997-08Betriebstemperatur min.-60 °CBetriebstemperatur max.200 °CStärke0.1 mmBreite12 mmLänge12 mDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 944. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 944 (siehe Downloads).
Temperaturbereich:-10°C bis +50°CVorteile:•Messingeinsätze mit Planflächen erlauben Abdichtung durch Verkleben oder Dichtring und widerstehen auch größeren QuerkräftenWeitere Eigenschaften:Bauformmit 2 AbgängenAusführungEndverteilerdose ohne DurchgangsgewindeEingangsgewinde obenG 1/2"Abgangsgewinde vorne2 x G 1/2"Gewicht160 g / Stk.

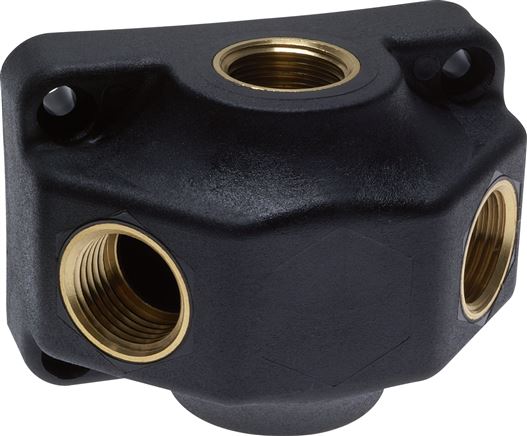

Durchgangsverteiler, Ein-/Ausgang G1/2, Anschluss 1 x G1/2, Betriebsdr. (Luft o. Wasser) max.15 bar, Umgebungstemp. 1 °C bis 50 °CAus Kunststoff PA6 GF 30.End- und Durchgangsverteilerdosen aus hochfestem, glasfaserverstärktem Kunststoff (PA6 GF 30) mit großer Anwendungsvielfalt. Wahlweise 1 oder bis zu 3 Anschlussmöglichkeiten sowie 2 Gewindegrößen beim Eingang- und Ausganggewinde (nicht kombinierbar). Zur vertikalen Weiterführung von Medien.Universalverteilerdose mit bis zu 5 Anschlussmöglichkeiten. Zur vertikalen und/oder horizontalen Weiterführung von Medien oder dem sicheren Anschluss (Vermeidung vorstehender Bauteile) von z.B. Druckminderer oder Wartungsgerät geeignet.Alle Verteilerdosen haben einen robusten Messing-Gewindeeinsatz, der durch seine Formgebung gegen Verdrehung und gegen axiale Verschiebung gesichert ist.Für Medien Druckluft (Umgebungstemperatur -10 °C bis 50 °C) oder Wasser (Umgebungstemperatur 1 °C bis 50 °C) geeignet. Bohrbildmaße sind bei allen Verteilerdosen identisch, damit wird ein einfacher und flexibler Austausch zwischen End- Durchgangs- und Universalverteilerdose gewährleistet.Achtung:Beachten Sie, dass die Verteilerdosen nicht in Gefahrenbereichen installiert werden sollten. Gefahrenbereiche stellen z.B. Transportwege, Fluchtwege etc. dar.Technische Daten:Temperaturbereich min.1 °CBetriebsdruck max.15 barTemperaturbereich max.50 °CGehäuseglasfaserverstärkter Kunststoff PA6 GF 30Anzugsdrehmoment Messinggewinde12 NmAnzugsdrehmoment Befestigungsbohrung4 NmDurchgangsgewindeG 1/2EingangsgewindeG 1/2Anschlussgewinde1 x G 1/2Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 844. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 844 (siehe Downloads).
Temperaturbereich:-20°C bis +70°CVorteile:•kann in handelsübliche Kabelkanäle eingebaut werdenWeitere Eigenschaften:WerkstoffKunststoffGewinde oben & vorn2 x G 1/2"Gewinde unten, rechts und links (durch Stopfen verschloss3 x G 1/2"Gewicht110 g / Stk.
Endverteiler, Eingang G1/2, Anschluss 1 x G1/2, Betriebsdruck (Luft o. Wasser) max. 15 bar, Umgebungstemperatur 1 °C bis 50 °CAus Kunststoff PA6 GF 30.End- und Durchgangsverteilerdosen aus hochfestem, glasfaserverstärktem Kunststoff (PA6 GF 30) mit großer Anwendungsvielfalt. Wahlweise 1 oder bis zu 3 Anschlussmöglichkeiten sowie 2 Gewindegrößen beim Eingang- und Ausganggewinde (nicht kombinierbar). Zur vertikalen Weiterführung von Medien.Universalverteilerdose mit bis zu 5 Anschlussmöglichkeiten. Zur vertikalen und/oder horizontalen Weiterführung von Medien oder dem sicheren Anschluss (Vermeidung vorstehender Bauteile) von z.B. Druckminderer oder Wartungsgerät geeignet.Alle Verteilerdosen haben einen robusten Messing-Gewindeeinsatz, der durch seine Formgebung gegen Verdrehung und gegen axiale Verschiebung gesichert ist.Für Medien Druckluft (Umgebungstemperatur -10 °C bis 50 °C) oder Wasser (Umgebungstemperatur 1 °C bis 50 °C) geeignet. Bohrbildmaße sind bei allen Verteilerdosen identisch, damit wird ein einfacher und flexibler Austausch zwischen End- Durchgangs- und Universalverteilerdose gewährleistet.Achtung:Beachten Sie, dass die Verteilerdosen nicht in Gefahrenbereichen installiert werden sollten. Gefahrenbereiche stellen z.B. Transportwege, Fluchtwege etc. dar.Technische Daten:Temperaturbereich min.1 °CBetriebsdruck max.15 barTemperaturbereich max.50 °CGehäuseglasfaserverstärkter Kunststoff PA6 GF 30Anzugsdrehmoment Messinggewinde12 NmAnzugsdrehmoment Befestigungsbohrung4 NmEingangsgewindeG 1/2Anschlussgewinde1 x G 1/2Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 844. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 844 (siehe Downloads).
