Ventilterminal 6x5/2-Wege, Multipol, M 5 an Ventilen (oben)
Versandkostenfrei
%
455,98 €*
(Sie sparen 9.1% )
414,50 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571916411
Produktnummer:
DA143691
Gewicht:
1.1 kg
Produktinformationen "Ventilterminal 6x5/2-Wege, Multipol, M 5 an Ventilen (oben)"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Kunststoff
Temperaturbereich:
-20°C bis +70°C
Betriebsdruck:
1,5 - 8 bar (5/3-Wege: 2 - 8 bar)
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit:
<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannung:
24 V= ? 10 %
Leistungsaufnahme:
0,8 W / Ventilmagnet
Schutzart:
IP 40
Lebensdauer:
min. 40 Mio. Schaltspiele
Ausführung:
mit LED-Schaltzustandsanzeige
Hinweis:

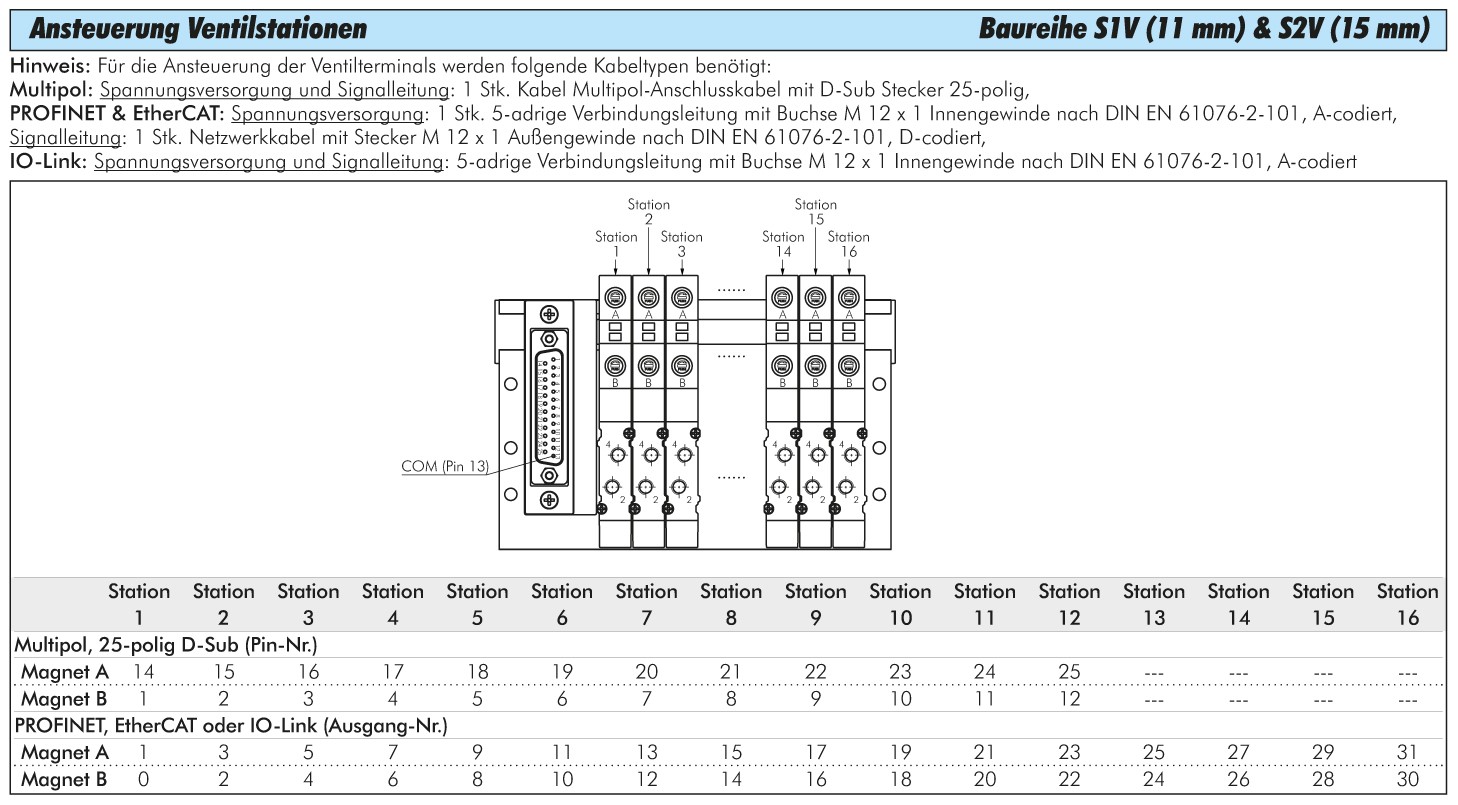

Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.
Vorteile:
•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werden
Durchfluss je Ventilstation:
M 5: ca. 230 l/min, M 7: ca. 330 l/min
Lieferumfang:
Ventilterminal inklusive aufgebauten Ventilen
Optional:
Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IO
Hinweis:
Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.
Weitere Eigenschaften:
| Ansteuerung | Multipol |
| Anzahl Stationen | 6 |
| Abgänge | M 5 an Ventilen (oben) |
| Ausführung | Ventilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mit |

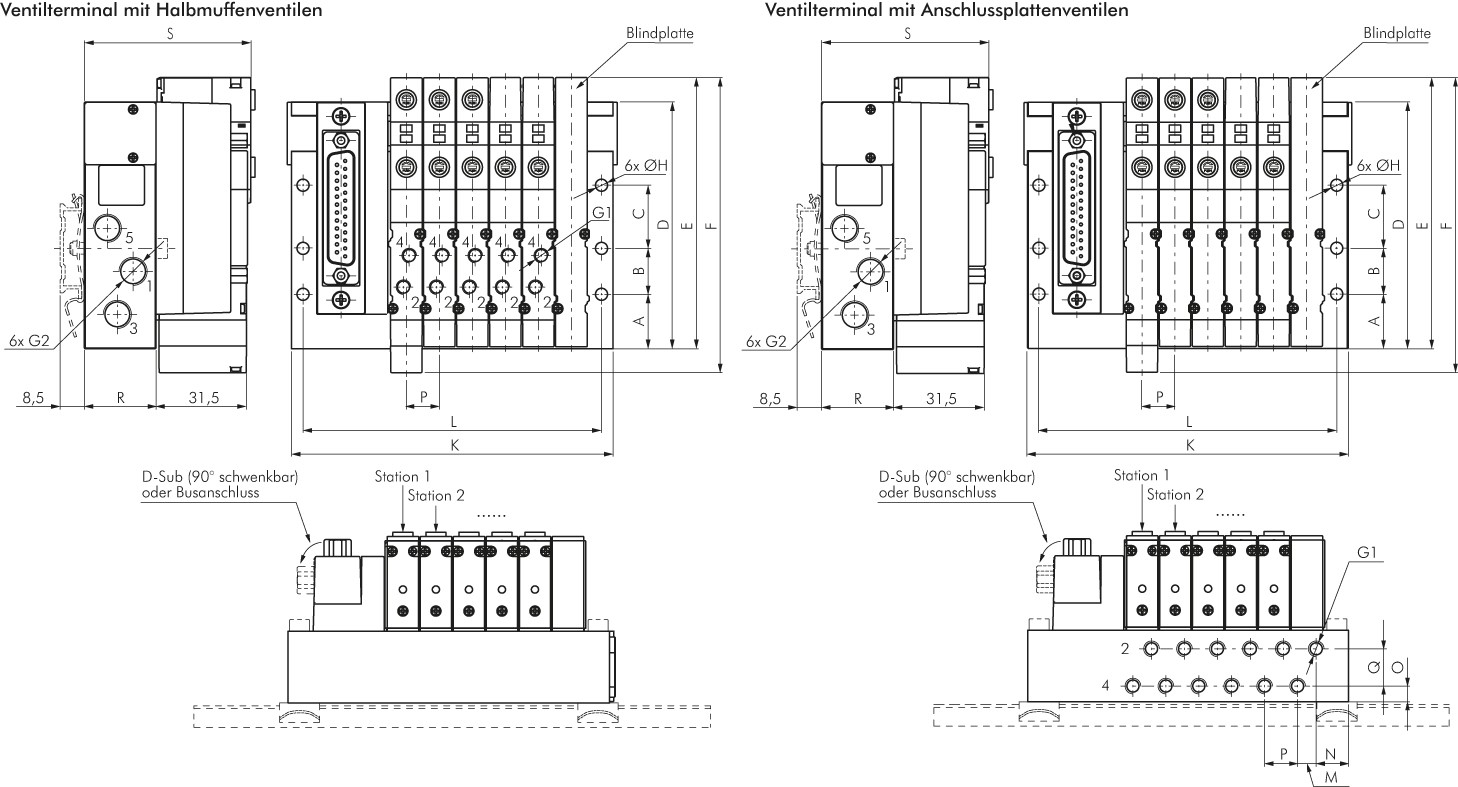

| A (mm) | 19 |
| B (mm) | 16 |
| C (mm) | 22 |
| D (mm) | 86 |
| E (mm) | 94,5 |
| F (mm) | 102,8 |
| G1 | M 5 |
| G2 | G 1/8" |
| H (mm) | 4,2 |
| K (mm) | 112,0 |
| L (mm) | 104,0 |
| P (mm) | 11,5 |
| R (mm) | 25 |
| S (mm) | 59,5 |
| Gewicht | 1,1 kg / Stk. |
