VA 525 Kompakter Inline Durchflussmesser G 2" Messblock

VA 570 - Durchflussmessgerät mit integrierter Messstrecke Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet. Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler. Robustes Design für anspruchsvolle industrielle Anwendungen Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig. Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung. Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s. Einfache Bedienung und flexible Schnittstellen Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung. Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen. Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.     Technische Daten: Nennweite DN 15 Prozessanschluss Flansch nach DIN EN 1092-1 Material Messstrecke Edelstahl 1.4404 Sensor Thermischer Massestromsensor in Edelstahl gekapselt Messmedium Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),… Genauigkeit ± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.) Einsatztemperatur -40…180 °C Fühlerrohr (ATEX-Version bis 120°C) -40…70 °C Gehäuse Betriebsdruck bis 16 bar Spannungsversorgung 24 VDC Signalausgänge Modbus-RTU, 4…20 mA, Impuls (M-Bus optional) Bürde für Analogausgang < 500 Ohm Relaisausgang als Impulsausgang oder Alarmrelais nutzbar Fühlerrohr Edelstahl, 1.4571 Gehäus Au-Druckguss Schutzart IP 67   Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt. *Abweichung vom Artikelpreis möglich

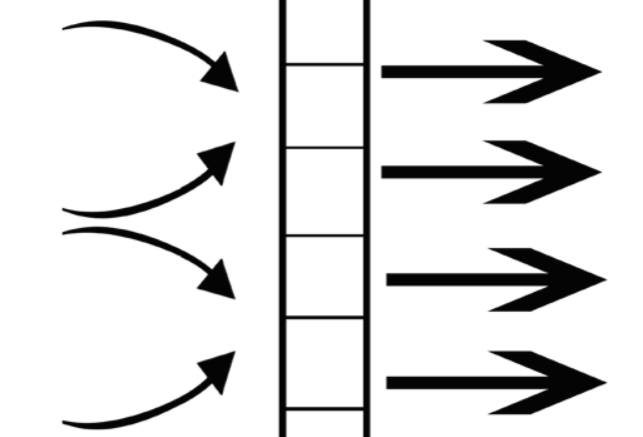

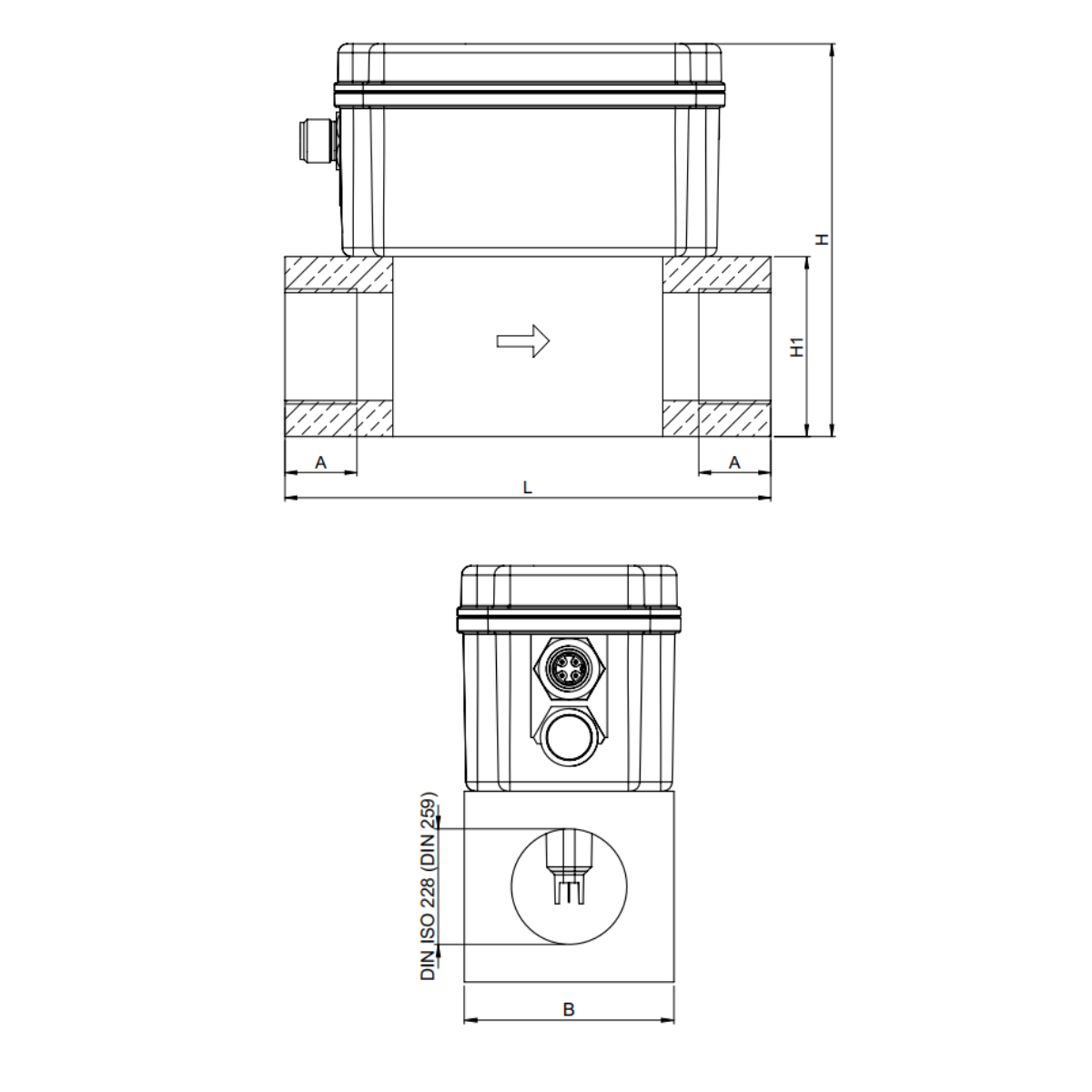

Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.   Ihr Vorteile auf einen Blick: Leichter Einbau durch die kompakte Bauweise Einfach integrierbar in Ihr bestehendes Druckluft-System Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt Schnelles & einfaches Ablesen des Druckverbrauchs Digitales, kontrastreiches Display Einfache Bedienbarkeit per Tastendruck Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf Technische Daten: Material Messblock: Aluminum, Gehäuse: Polycarbonat Messstrecke DN 20 Anschlussgewinde G 3/4" Maße (LxBxH) in mm 135 x 55 x 109,1 Gewindetiefe 20 mm Sensor Thermischer Massenstromsensor Messbereich Max-Version - 185 m/s (DF-Standard-Variante) Messbereichsendwerte 170 m³/h Genauigkeit ± 1,5 % vom Messwert / ± 0,3 % vom Endwert Messmedium Luft, Gase Gasarten Luft, Stickstoff, Argon, CO2, Sauerstoff Einheiten m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h Bürde < 500 Ω Versorgung 18 … 38 VDC, 5 W Betriebsdruck bis 16 bar Digitalausgang RS 485 Schnittstelle, (Modus-RTU), M-Bus Analogausgang 4 … 20 mA für m³/h bzw. l/min Impulsausgang 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertgenauigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.   Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern. Weitere Informationen finden Sie hier im Produktdatenblatt.
