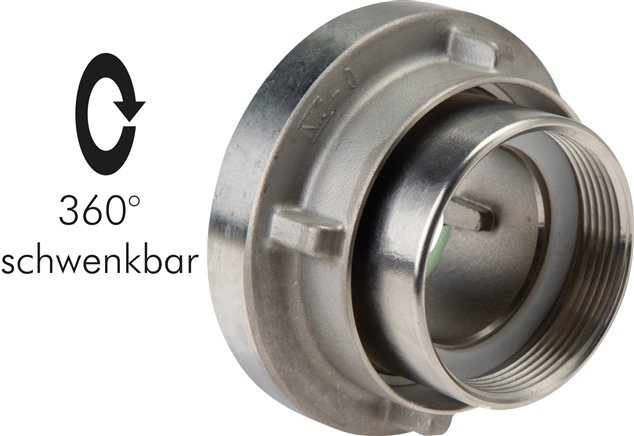

Storz-Kupplung G 2"(IG), 52-C, 1.4581 Typ STKGI 66/20 ES-DR
Versandkostenfrei
%
438,30 €*
(Sie sparen 38.28% )
270,53 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571159344
Produktnummer:
DA119063
Gewicht:
0.95 kg
Produktinformationen "Storz-Kupplung G 2"(IG), 52-C, 1.4581 Typ STKGI 66/20 ES-DR"
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

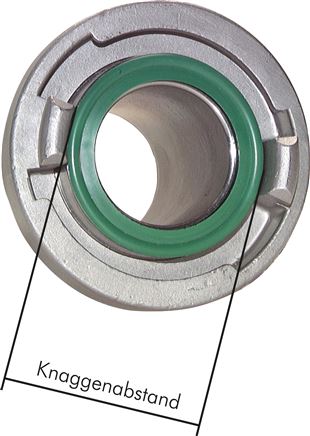

Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Werkstoffe:
Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)
Optional:
schwenkbarer Gewindestutzen -DR, mit Verriegelung -VER
Weitere Eigenschaften:
| Werkstoff | 1.4581 |
| Storz-Größe | 52-C |
| Gewinde | G 2" |
| Ausführung | mit schwenkbarem Gewindestutzen |
| Knaggenabstand (mm) | 66 |
| Temperaturbereich (°C) | -15 bis +200 |
| Gewicht | 950 g / Stk. |
