Storz-Kupplung G 1"(AG), 25-D, Messing Typ STKG 31/10 MS-DR
Versandkostenfrei
%
166,10 €*
(Sie sparen 3.36% )
160,52 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571162863
Produktnummer:
DA118968
Gewicht:
0.34 kg
Produktinformationen "Storz-Kupplung G 1"(AG), 25-D, Messing Typ STKG 31/10 MS-DR"
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen

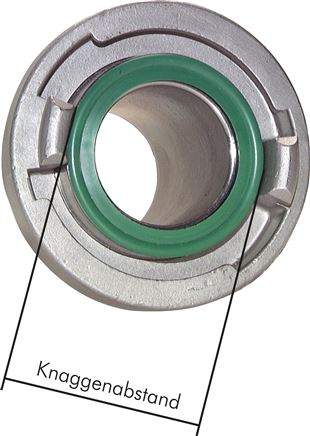

Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Optional:

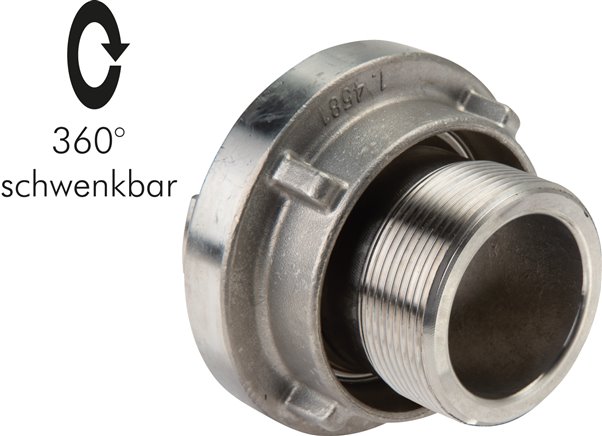

schwenkbarer Gewindestutzen -DR
Weitere Eigenschaften:
| Werkstoff | Messing |
| Storz-Größe | 25-D |
| Gewinde | G 1" |
| Ausführung | mit schwenkbarem Gewindestutzen |
| Knaggenabstand (mm) | 31 |
| Temperaturbereich (°C) | -40 bis +110 |
| Gewicht | 340 g / Stk. |
