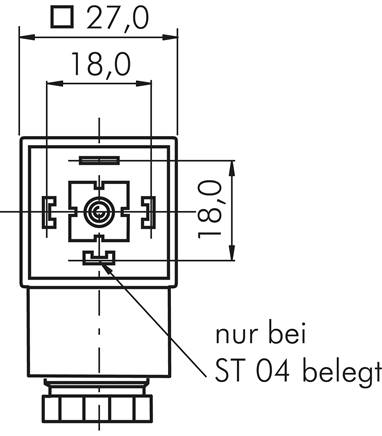

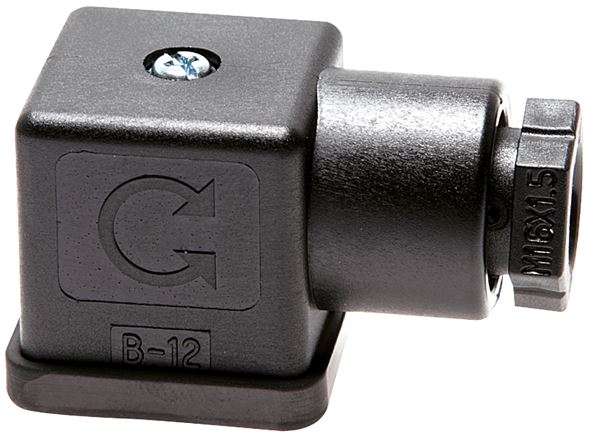

Stecker Größe 3 (DIN/EN-A), schwarz ST 03 H
%
7,95 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571645274
Produktnummer:
DA152764
Gewicht:
0.026 kg
Produktinformationen "Stecker Größe 3 (DIN/EN-A), schwarz ST 03 H"
Beschreibung:
Steckverbinder nach DIN 43650 / EN 175301-803 / Industrienorm
Temperaturbereich:
-40°C bis +125°C
Spannung:
max. 250 V AC / 300 V DC, max. 6 A (Steckergröße 3: max. 10 A)
Schutzart:
IP 65
Lieferumfang:
Stecker inkl. Schraube und Flachdichtung (Steckergröße 3: Profildichtung)
Verwendung:
Diese Stecker werden bevorzugt für den Anschluss von Magnetventilen verwendet. Die Stecker sind nach DIN 43650 / EN 175301-803 oder der daran angelehnten Industrienorm genormt. Bei den Steckergrößen 0 und 1 verwenden die meisten Ventilhersteller Stecker nach Industrienorm.
Weitere Eigenschaften:
| Ausführung | Standard |
| Steckergröße | 3 |
| Norm | DIN/EN-A |
| Farbe | schwarz |
| Anzahl Kontakte | 2 & PE |
| Höhe (mm) | 35 |
| Kabelanschluss | M 16 x 1,5 |
| Gewicht | 26 g / Stk. |
