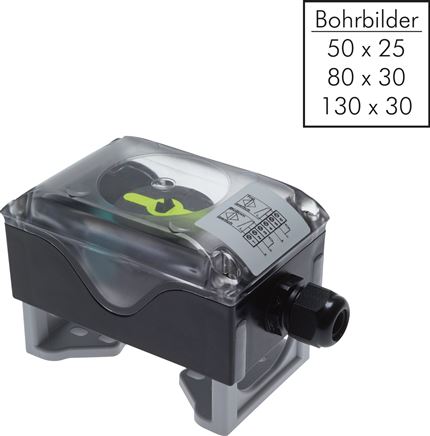

Signalbox Classic, NAMUR-Sensor
Versandkostenfrei
%
304,47 €*
(Sie sparen 17.76% )
250,40 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571427603
Produktnummer:
DA129409
Gewicht:
0.31 kg
Produktinformationen "Signalbox Classic, NAMUR-Sensor"
Werkstoffe:
Gehäuse: PA6, Deckel: Polycarbonat, Schaltwelle: PA6, Dichtungen: EPDM und NBR, Montagebrücke: PA6, Schrauben: 1.4301
Temperaturbereich:
-20°C bis max. +80°C (KH P END P: -10°C bis max. +60°C)
Schutzart:
IP 67 (KH P END P: IP 65)
Anschlussmaße:
Passt auf Bohrbilder 50 x 25, 80 x 30 und 130 x 30, Wellenhöhe variabel einstellbar zwischen 20 und 30 mm, passt auf alle gängigen Antriebe, jedoch nicht auf PDD 050 & PDE 050.
Achtung:
Bei Montage auf Antrieben der Größe 1 in Verbindung mit Namurventil muss ggf. eine Distanzplatte (DR NAMUR DIS 6) zwischen Ventil und Antrieb montiert werden.
*Gehäuse und Deckel aus Vestamid
Weitere Eigenschaften:
| Schaltertyp | NAMUR-Sensor |
| Schaltleistung | 8 V DC, I < 1 mA (3 mA unbedämpft) |
| Schaltfunktion | 2 x Schließer (PNP) |
| ATEX | Ex II2G EEx ia IIC T6 |
| Temperaturbereich (°C) | -20 bis +80 |
| IP-Schutzart | IP 67 |
| Gewicht | 310 g / Stk. |
