Schott-Steckanschluss mit IG. G 1/8"-6mm, IQS-MSV (Standard)
%
5,81 €*
(Sie sparen 36.83% )
3,67 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571862671
Produktnummer:
DA131464
Gewicht:
0.033 kg
Produktinformationen "Schott-Steckanschluss mit IG. G 1/8"-6mm, IQS-MSV (Standard)"
Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)
Temperaturbereich:
-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)
Betriebsdruck:
-0,98 bis 16 bar
Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase
Vorteile:
•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet
Weitere Eigenschaften:

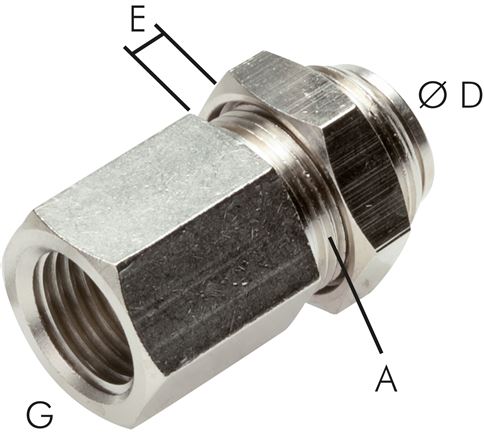

| Ausführung | Standard |
| G | G 1/8" |
| D (mm) | 6 |
| A | M 14x1 |
| Emax (mm) | 6 |
| Temperaturbereich (°C) | -20 bis +80 |
| Gewicht | 33 g / Stk. |
